W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kii Sedona i Carnival III z lat: 2015, 2016, 2017, 2018.. Kia Sedona i Kia Carnival III (2015-2018) to kolejna generacja modeli samochodów typu minivan produkowanych przez południowokoreańską markę Kia Motors. Te modele były kontynuacją koncepcji przestronnych i komfortowych minivanów, oferując zaawansowane technologie […]
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kii Sedona i Carnival III z lat: 2015, 2016, 2017, 2018..
Kia Sedona i Kia Carnival III (2015-2018) to kolejna generacja modeli samochodów typu minivan produkowanych przez południowokoreańską markę Kia Motors. Te modele były kontynuacją koncepcji przestronnych i komfortowych minivanów, oferując zaawansowane technologie i udoskonalenia w porównaniu do wcześniejszych generacji.
Oto kilka kluczowych cech modeli Kia Sedona i Kia Carnival III (2015-2018):
Wewnątrz osłon panelu bezpieczników/przekaźników znajduje się etykieta z nazwą i mocą bezpiecznika/przekaźnika. Nie wszystkie opisy panelu bezpieczników w tej instrukcji mogą dotyczyć Twojego pojazdu.
Przedział pasażerski

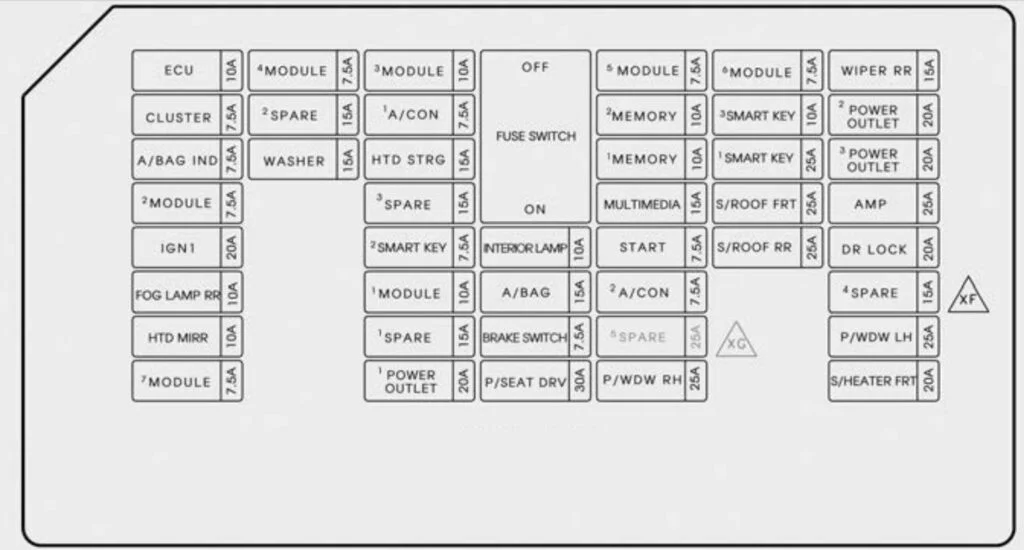

Skrzynka bezpieczników znajduje się za pokrywą tablicy rozdzielczej po stronie kierowcy.
| Nazwa | Ampery [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECU | 10 A | PCM, skrzynka napędu wtryskiwacza, moduł sterujący inteligentnego klucza/moduł lmmobilizera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODULE4 | 7,5A | Siłownik urządzenia do poziomowania reflektorów, uniwersalne złącze kontrolne, przełącznik oprawy, moduł MTS, elektrochromowy, jednostka główna A/V i nawigacji, moduł sterujący klimatyzacji, moduł sterujący ogrzewaniem, moduł sterujący siedzenia pasażera, moduł sterujący IMS kierowcy, Moduł sterujący ogrzewania tylnych siedzeń, Moduł automatycznego poziomowania świateł, Dźwignia zmiany biegów skrzyni automatycznej (podświetlenie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODULE3 | 10 A | Moduł LDWS, światło stopu, przedni czujnik wspomagania parkowania po lewej i prawej stronie, przedni czujnik wspomagania parkowania (ŚRODKOWY), tylny brzęczyk wspomagania parkowania, tylny czujnik wspomagania parkowania po lewej i prawej stronie, tylny czujnik wspomagania parkowania (ŚRODKOWY), Blind Radar po lewej i prawej stronie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODULE5 | 7,5A | Moduł sterujący nagrzewnicą tylnych siedzeń, falownik AC, moduł sterujący nagrzewnicą, moduł sterujący wentylacji siedzenia pasażera, lampa przenośna, moduł widoku dookoła | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODULE6 | 7,5A | BCM, moduł sterujący inteligentnego klucza | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| WIPER RR | 15A | Silnik wycieraczki tylnej, przekaźnik tylnej wycieraczki | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CLUSTER | 7,5A | Klaster instrumentów | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A/CON1 | 7,5A | Moduł sterowania klimatyzacji, jonizator, tylny przełącznik sterowania klimatyzacji, blok PCB (przekaźnik dmuchawy, przekaźnik dmuchawy tylnej) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MEMORY2 | 10 A | Złącze łącza danych, zestaw wskaźników, zegar cyfrowy, moduł sterowania klimatyzacją, BCM, moduł drzwi przesuwnych z zasilaniem, moduł drzwi kierowcy, przełącznik okna bezpieczeństwa pasażera, moduł sterowania IMS kierowcy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SMART KEY3 | 10 A | Przełącznik przycisku Start/Stop, moduł immobilizera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| POWER OUTLET2 | 20A | Gniazdo zasilania konsoli | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A/BAG IND | 7,5A | Zestaw wskaźników, zegar cyfrowy, moduł sterowania klimatyzacją (automatyczny) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| WASHER | 15A | Przełącznik wielofunkcyjny, BCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HTD STRG | 15A | Sprężyna zegarowa (przełącznik na kierownicy) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MEMORY1 | 10 A | Sprężyna zegarowa (przełącznik na kierownicy) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SMART KEY1 | 25A | Inteligentny moduł sterujący kluczem | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| POWER OUTLET3 | 20A | Gniazdo zasilania z tyłu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODULE2 | 7,5A | BCM, moduł drzwi kierowcy, moduł drzwi pasażera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MULTIMEDIA | 15A | Ładowarka USB nr 1/2, moduł MTS, jednostka główna audio, audio-wideo i nawigacji | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| S/ROOF FRT | 20A | Silnik przedniego szyberdachu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMP | 25A | AMP, wzmacniacz | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IGN1 | 20A | BLOK PCB (Bezpiecznik – ABS3, TCU, MDPS, CRUISE) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SMART KEY2 | 7,5A | Inteligentny moduł sterujący kluczem | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| INTERIOR LAMP | 10 A | Lampa przenośna, lampka konsoli górnej, lampka bagażnika, przełącznik przedniej lampki winylowej po lewej i prawej stronie, lampka schowka na rękawiczki, wyłącznik ostrzegawczy kluczyka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| START | 7,5A | Z IMMO./Smart Key: Przełącznik zakresu transmisji,
Bez IMMO.: Blok PCB (B/przekaźnik alarmu) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| S/ROOF RR | 25A | Silnik tylnego szyberdachu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DR LOCK | 20A | Przekaźnik tylnej klapy, przekaźnik blokady/odblokowania drzwi, przekaźnik blokady/odblokowania drzwi przesuwnych | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FOG LAMP RR | 10 A | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODULE1 | 10 A | Jednostka główna audio, audio-wideo i nawigacji, jednostka widokowa, BCM, lampka konsoli górnej, moduł MTS, zegar cyfrowy, ładowarka USB #1/#2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A/BAG | 15A | Moduł sterujący SRS, czujnik wykrywania obecności pasażera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A/CON2 | 7,5A | Moduł sterujący klimatyzacji, rezystor dmuchawy (ręczny) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HTD MIRR | 10 A | Lusterko zewnętrzne pasażera, moduł sterujący klimatyzacji | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BRAKE SWITCH | 7,5A | Inteligentny moduł sterujący kluczykiem, wyłącznik świateł stopu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P/WDW LH | 25A | Moduł okna bezpieczeństwa kierowcy, moduł drzwi kierowcy, przełącznik tylnej szyby lewej, przełącznik bezpieczeństwa tylnej szyby lewej, moduł bezpieczeństwa tylnej szyby lewej | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODULE7 | 7,5A | Elektrozawór blokady klucza, przełącznik pokrywy paliwa, przełącznik dźwigni skrzyni biegów, tylny przełącznik sterowania klimatyzacją, lusterko elektrochromowe | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| POWER OUTLET 1 | 20A | Gniazdo zasilania z przodu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P/SEAT DRV | 30A | Przełącznik ręczny kierowcy, przełącznik podparcia lędźwiowego kierowcy, moduł sterujący IMS kierowcy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P/WDW RH | 25A | Moduł okna bezpieczeństwa pasażera, silnik podnośnika szyby pasażera, moduł drzwi pasażera, przełącznik podnośnika szyby tylnej po prawej, wyłącznik podnośnika szyby tylnej po prawej, moduł podnośnika szyby bezpieczeństwa po prawej stronie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| S/HEATER FRT | 20A | Moduł sterowania nagrzewnicą, moduł sterowania wentylacją siedzenia pasażera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

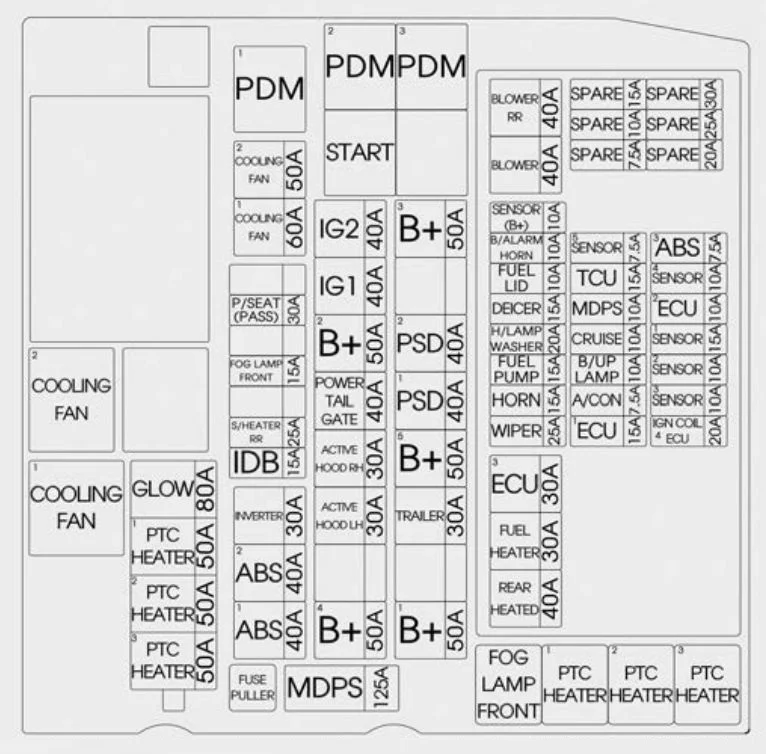

Komora silnika
| Nazwa | Ampery [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ABS1 | 40A | Moduł ESC, uniwersalne złącze kontrolne | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ABS2 | 40A | Moduł ESC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| INVERTER | 30A | Jednostka falownika AC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IDB | 15A | Skrzynia napędowa wtryskiwaczy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| S/HEATER RR | 25A | Moduł sterujący ogrzewania tylnych siedzeń | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FOG LAMP FRONT | 15A | Przekaźnik przedniego światła przeciwmgielnego | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P/SEAT (PASS) | 30A | Przełącznik ręczny fotela pasażera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| COOLING FAN1 | 60A | Przekaźnik wentylatora chłodzącego 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| COOLING FAN2 | 50A | Przekaźnik wentylatora chłodzącego 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B+4 | 50A | Inteligentny blok przyłączeniowy (moduł sterujący IPS, IPS3, IPS4, IPS5, IPS6, bezpiecznik – MODULE7) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| POWER TAIL GATE | 40A | Moduł elektrycznej tylnej klapy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B+2 | 50A | Inteligentny blok przyłączeniowy (urządzenie automatycznego odcinania prądu upływowego, bezpiecznik – P/SEAT DRV, P/WDW RH) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IG1 | 40A | Z inteligentnym kluczykiem: przekaźnik PDM1/2,
bez inteligentnego kluczyka: wyłącznik zapłonu |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IG2 | 40A | Przekaźnik rozruchu, z inteligentnym kluczykiem: przekaźnik PDM3, bez inteligentnego kluczyka: wyłącznik zapłonu, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B+1 | 50A | Inteligentny blok przyłączeniowy (moduł sterujący IPS, bezpiecznik – P/WDW LH, S/HEATER FRT, DR LOCK) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TRAILER | 30A | Gniazdo zasilania przyczepy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B+5 | 50A | Inteligentny blok połączeniowy (sterownik silnika, przekaźnik zasilania, bezpiecznik – S/ROOF FRT, S/ROOF RR, BRAKE SWITCH, SMART KEY1, SMART KEY3, AMP) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PSD1 | 40A | Moduł drzwi przesuwnych sterowanych elektrycznie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PSD2 | 40A | Moduł drzwi przesuwnych sterowanych elektrycznie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B+3 | 50A | Inteligentny blok przyłączeniowy (moduł sterujący IPS, IPS1, IPS2) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MDPS | 125A | Jednostka MDPS (stojak) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BLOWER RR | 40A | Przekaźnik RR dmuchawy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BLOWER | 40A | Przekaźnik dmuchawy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SENSOR (B+) | 10 A | Czujnik baterii | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B/ALARM HORN | 10 A | Przekaźnik klaksonu alarmowego | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FUEL LID | 10 A | Przekaźnik pokrywy wlewu paliwa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DEICER | 15A | Przekaźnik odladzania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FUEL PUMP | 15A | Przekaźnik pompy paliwa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HORN | 15A | Przekaźnik klaksonu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| WIPER | 25 A | Przekaźnik wycieraczki przedniej (niski). | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECU3 | 30A | Przekaźnik sterowania silnikiem, bezpiecznik – ECU1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| REAR HEATED | 40A | Tylny podgrzewany przekaźnik | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TCU | 15A | Przełącznik zakresu skrzyni biegów | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MDPS | 10 A | Jednostka MDPS (stojak) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CRUISE | 10 A | Inteligentny tempomat, Radar | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B/UP LAMP | 10 A | Jednostka główna audio, A/V i nawigacji, tylna lampa zespolona (IN) po lewej i prawej stronie, elektrochromowe lusterko | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A/CON | 7,5A | Tylny przełącznik sterowania klimatyzacją, moduł sterowania klimatyzacją | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECU1 | 15A | PCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ABS3 | 7,5A | Moduł ESC, czujnik kąta skrętu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECU2 | 10 A | Skrzynia napędowa wtryskiwaczy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SENSOR1 | 15A | Czujnik tlenu #1/#2/#3/#4, PCM, skrzynka przyłączeniowa E/R (przekaźnik wentylatora chłodzącego 1) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SENSOR2 | 10 A | PCM, zawór zamykający kanister, zawór elektromagnetyczny o zmiennym wlocie nr 1/#2, zawór elektromagnetyczny sterowania przedmuchem, zawór kontrolny oleju nr 1/2 (wlot), zawór kontrolny oleju nr 1/#2 (wydech) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SENSOR3 | 10 A | PCM, przekaźnik pompy paliwa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IGN COIL | 20A | Cewka zapłonowa #1~#6, Kondensator #1/#2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
