Kia Rio III (2012-2017) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kii Rio III (UB) z lat: 2011, 2012, 2013, 2014, 2015, 2016, 2017. Kia Rio III to trzecia generacja kompaktowego samochodu osobowego Kia Rio, produkowana w latach 2011-2017. Ta generacja przyniosła kolejne udoskonalenia w designie, wyposażeniu i technologii w porównaniu do poprzednich modeli. […]

09/02/2023
Czas czytania: 5 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kii Rio III (UB) z lat: 2011, 2012, 2013, 2014, 2015, 2016, 2017.

Kia Rio III to trzecia generacja kompaktowego samochodu osobowego Kia Rio, produkowana w latach 2011-2017. Ta generacja przyniosła kolejne udoskonalenia w designie, wyposażeniu i technologii w porównaniu do poprzednich modeli. Oto kilka informacji na temat Kia Rio III:

  1. Design: Kia Rio III otrzymała nowoczesny i atrakcyjny wygląd, który był bardziej dynamiczny i smukły niż jej poprzedniczki. Samochód wyróżniał się charakterystyczną atrapą chłodnicy i dynamicznymi liniami nadwozia.
  2. Wersje nadwoziowe: Model Kia Rio III był dostępny w dwóch wersjach nadwoziowych – jako sedan (czterodrzwiowy) i hatchback (pięciodrzwiowy). To dawało klientom wybór w zależności od ich preferencji i potrzeb.
  3. Wyposażenie: Kia Rio III oferowała bogatsze opcje wyposażenia niż poprzednie generacje. Standardowe i dostępne opcje obejmowały klimatyzację, elektrycznie regulowane szyby i lusterka, systemy multimedialne, systemy bezpieczeństwa, a także opcje luksusowe, takie jak skórzana tapicerka i systemy nawigacji.
  4. Bezpieczeństwo: Samochód został wyposażony w zaawansowane systemy bezpieczeństwa, takie jak systemy ABS, systemy kontroli trakcji i stabilności, poduszki powietrzne oraz systemy monitorowania ciśnienia w oponach, co podnosiło poziom bezpieczeństwa.
  5. Napęd: Kia Rio III była dostępna z różnymi jednostkami napędowymi, w tym benzynowymi i dieslami, co pozwalało klientom wybrać silnik odpowiadający ich potrzebom pod względem wydajności i ekonomii paliwowej.
  6. Przestronność: Wnętrze pojazdu zostało zaprojektowane z myślą o przestronności i wygodzie. Mimo że to kompaktowy samochód, oferował przyzwoitą przestrzeń zarówno dla pasażerów jak i bagażu.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Kia Rio II (2006-2011) - schematy bezpieczników i przekaźników

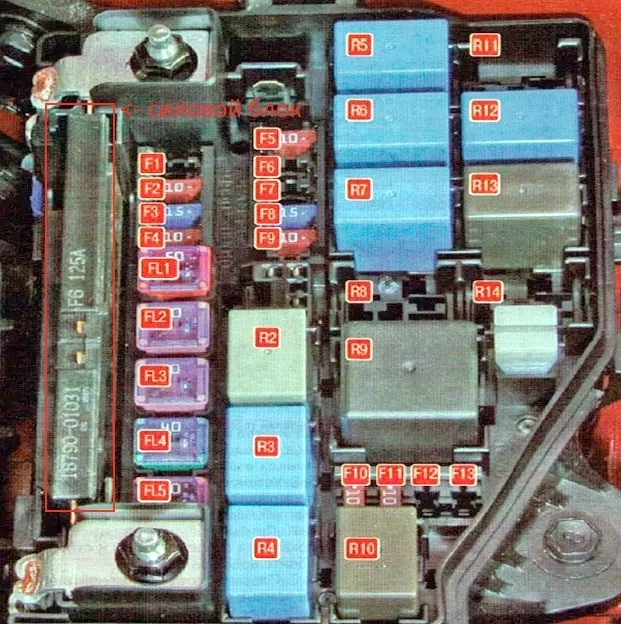

Komora silnika

Skrzynia główna

Znajduje się po lewej stronie komory silnika.

Kia Rio III (2012-2017) - schematy bezpieczników i przekaźników

Kia Rio III (2012-2017) - schematy bezpieczników i przekaźników

Opis

F1 rezerwa
F2 10A Przekaźnik podgrzewanych lusterek zewnętrznych
F3 15A Pompa paliwa
F4 10A Sygnał dźwiękowy (klakson)
F5 Klimatyzator 10A
F6 rezerwa
F7 rezerwa
F8 15A Układ zasilania (wtryskiwacze paliwa), jednostka sterująca silnika, układ rozrządu
F9 10A Czujniki systemu zarządzania silnikiem, jednostka sterująca silnika, moduł immobilizera
F10 Blok TSM 10A
F11 10A Światła cofania
F12 rezerwa
F13 rezerwa
FL1 50A Skrzynka przyłączeniowa tablicy rozdzielczej
FL2 30A Przekaźnik wentylatora chłodzącego silnik (wysoka, niska prędkość)
FL3 30A Przekaźnik jednostki sterującej silnika
FL4 40A Przekaźnik do jednostki sterującej systemu elektronicznego kluczyka, wyłącznik zapłonu (bez systemu elektronicznego kluczyka)
FL5 50A Przekaźnik rozruchu silnika (elektroniczny system kluczyka), wyłącznik zapłonu (bez elektronicznego systemu kluczyka)
R1 rezerwa
R2 Przekaźnik ostrzegawczy hamulca awaryjnego
R3 Przekaźnik pompy paliwa
R4 Podgrzewany przekaźnik lusterek zewnętrznych
R5 Przekaźnik klaksonu
R6 Przekaźnik klimatyzacji
R7 Przekaźnik wentylatora (niska prędkość)
R8 rezerwa
R9 Przekaźnik, elektroniczna jednostka sterująca silnika
R10 Przekaźnik wentylatora elektrycznego dmuchawy nagrzewnicy
R11 rezerwa
R12 Przekaźnik wyłącznika blokady zapłonu
R13 Przekaźnik wentylatora (wysoka prędkość)
R14 rezerwa



Z tyłu urządzenia mogą znajdować się elementy przekaźnikowe: przekaźnik klaksonu, przekaźnik syreny alarmowej, przekaźnik rozrusznika itp.

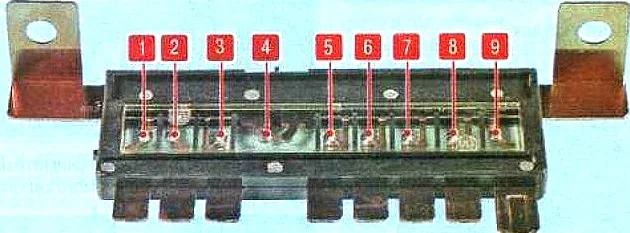

Skrzynka bezpieczników zasilania

Znajduje się po lewej stronie jednostki głównej.

Kia Rio III (2012-2017) - schematy bezpieczników i przekaźników

Opis

  1. 50A Skrzynka przyłączeniowa tablicy rozdzielczej, przekaźnik światła tylnego
  2. rezerwa
  3. rezerwa
  4. Generator 125A
  5. Moduł hydroelektroniczny ABS 40A, złącze diagnostyczne
  6. Moduł hydroelektroniczny ABS 40A
  7. 40A Przekaźnik odmgławiacza tylnej szyby
  8. 40A Przekaźnik elektrycznego wentylatora dmuchawy nagrzewnicy
  9. rezerwa
Zobacz także:  Kia Cee’d JD (2013-2018) - schematy bezpieczników i przekaźników

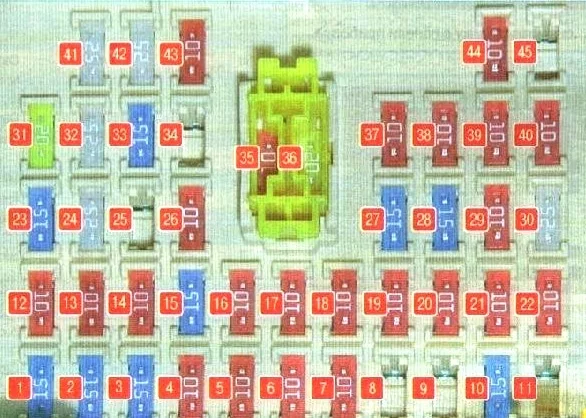

Przedział pasażerski

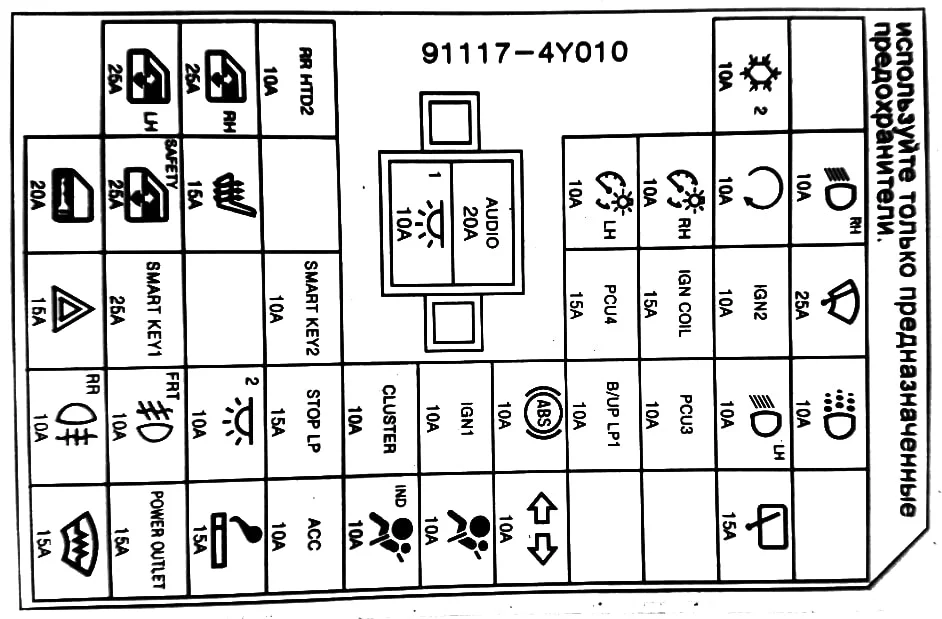

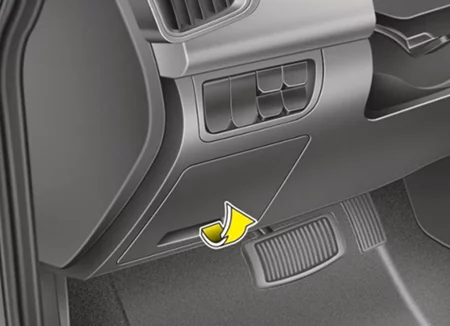

Umieszczona w kabinie pasażerskiej pod panelem, po stronie kierowcy, za osłoną ochronną.

Kia Rio III (2012-2017) - schematy bezpieczników i przekaźników

Kia Rio III (2012-2017) - schematy bezpieczników i przekaźników



Kia Rio III (2012-2017) - schematy bezpieczników i przekaźników

Opis

1 15A Przekaźnik nagrzewnicy strefy odpoczynku pióra wycieraczki szyby przedniej
2 15A Gniazdo do podłączenia dodatkowego sprzętu
3 15A Zapalniczka
4 10A Żarówka kierunkowskazów przednich, lusterka zewnętrzne sterowane elektrycznie, BCM, przetwornica prądu, ECU kluczyka elektronicznego, system audio, zegar cyfrowy, radioodtwarzacz z nawigacją
5 10ALampka ostrzegawcza wyłączenia przedniej poduszki powietrznej
6 10A A/BAG Jednostka sterująca systemem bezpieczeństwa SRS (poduszka powietrzna)
7 10A Przełącznik alarmu
8 10A MOPS 2 EBU EUR
9 rezerwa
10 15A Wycieraczka i spryskiwacz tylnej szyby (opcjonalnie)
11 15A Ogrzewanie kierownicy
12 10A Przekaźnik tylnych świateł przeciwmgłowych
13 15A Przekaźnik przednich świateł przeciwmgielnych
14 10A Przekaźnik automatycznego wyłączania świateł (czujnik drzwi), włącz dźwignię zmiany biegów automatycznej skrzyni biegów
15 15A Przekaźnik, włącznik świateł hamowania, jednostka sterująca systemu elektronicznego klucza, ECU klucza elektronicznego, przekaźnik US, złącze łącza danych
16 10A Zestaw wskaźników, jednostka BCM, system audio, oświetlenie dźwigni automatycznej skrzyni biegów, moduł monitorowania ciśnienia w oponach
17 10A Włącznik świateł STOP, ogrzewanie fotela, gniazdo diagnostyczne, czujniki parkowania
18 Przełącznik przedniego panelu ABS 10 A, moduł ESC, przekaźnik HAC
19 10A Włącznik świateł cofania
20 10A Jednostka sterująca silnika, jednostka sterująca systemu elektronicznego kluczyka, czujnik prędkości, włącznik świateł hamowania, falownik, ECU klimatyzacji
21 10A Lewy reflektor
22 10А Światła do jazdy dziennej
23 15А Przekaźnik alarmu, ВСМ
24 25A Elektroniczna centralka kluczyka
25 15A Silnik szyberdachu
26 10A Przycisk uruchamiania i zatrzymywania silnika
27 15A Czujnik prędkości pojazdu (ręczna skrzynia biegów), przełącznik trybu skrzyni biegów (automatyczna skrzynia biegów)
28 15A Cewki zapłonowe, kondensator
29 10А Światła do jazdy dziennej, jednostka sterująca zasięgiem reflektorów, jednostka sterująca klimatyzacją, reflektory, elektryczny przekaźnik szyby podnośnika (bez BCM), jednostka BCM, jednostka sterująca systemu elektronicznego kluczyka (z jednostką BCM)
30 25A Wycieraczka przedniej szyby, przełącznik na kolumnie kierownicy
31 20А Przekaźnik jednostki sterującej zamka drzwi (z modułem BCM), napęd zamka drzwi kierowcy (bez modułu BCM)
32 25A Elektryczne podnośniki szybowe z ryglowaniem
33 15A Podgrzewane przednie siedzenia
34 10A Elektryczny regulator lusterek zewnętrznych
35 10A Oświetlenie wnętrza, oświetlenie bagażnika, klimatyzacja, moduł monitorowania ciśnienia w oponach, zegar cyfrowy
36 20А ISG: konwerter, Bez ISG: system audio, radioodtwarzacz z nawigacją
37 10А Lampa tylna lewa, oświetlenie tablicy rejestracyjnej, blok lewy – reflektor, podświetlenie tablicy rozdzielczej
38 10A Prawe tylne światło, prawy reflektor, podświetlenie tablicy rozdzielczej
39 10А Przełącznik blokady zapłonu (MKP), przełącznik trybu skrzyni biegów (AKP)
40 10А Prawy blok – reflektor, zestaw wskaźników
41 25A Sterownik podnośnika szyby, przełącznik podnośnika lewej tylnej szyby
42 25A Sterownik podnośnika szyby, włącznik podnośnika szyby tylnej prawej
43 10А System ogrzewania zewnętrznych lusterek wstecznych, ECM / RSMB Klimatyzacja ECU
44 10A Klimatyzator
45 rezerwa
Zobacz także:  Kia Stinger (2019) - schematy bezpieczników i przekaźników



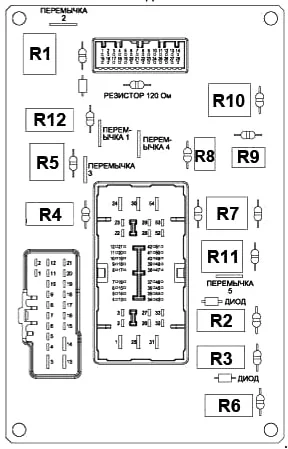

Przekaźniki

Nieusuwalne przekaźniki są przymocowane z tyłu urządzenia.

Kia Rio III (2012-2017) - schematy bezpieczników i przekaźników

Opis

  1. Podgrzewany przekaźnik tylnej szyby
  2. Przekaźnik świateł przeciwmgłowych
  3. Przekaźnik tylnych świateł przeciwmgłowych
  4. Przekaźnik światła bocznego
  5. Przekaźnik świateł do jazdy dziennej
  6. Przekaźnik odszraniacza przedniej szyby
  7. Przekaźnik zamka drzwi
  8. Przekaźnik zwalniający tylną klapę
  9. Przekaźnik kierunkowskazów
  10. Przekaźnik alarmu
  11. Przekaźnik okna elektrycznego
  12. Przekaźnik alarmu antywłamaniowego.
