Kia Rio IV (2022-2023) – schematy bezpieczników i przekaźników

Kia Rio IV (2022-2023) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kii Rio IV z lat: 2022, 2023.

Kia Rio IV to czwarta generacja kompaktowego samochodu osobowego Kia Rio, który jest produkowany od 2017 roku. Ten model kontynuuje tradycję Kii Rio jako ekonomicznego i praktycznego samochodu miejskiego, ale przynosi także pewne nowości i ulepszenia. Oto kilka cech charakterystycznych Kia Rio IV:

  1. Nowoczesny wygląd: Kia Rio IV prezentuje nowoczesny i atrakcyjny wygląd, z charakterystyczną „tigernose” – dużą i wyrazistą przednią atrapą chłodnicy. Linie nadwozia są bardziej smukłe, co nadaje samochodowi bardziej dynamiczny wygląd.
  2. Skoncentrowany na efektywności paliwowej: Kia Rio jest znana z ekonomicznego zużycia paliwa, a czwarta generacja nie jest wyjątkiem. Modele tego samochodu oferują różne opcje silników benzynowych oraz wersje hybrydowe i hybrydowe plug-in, które pozwalają na oszczędzanie paliwa.
  3. Przestronny i funkcjonalny: Wnętrze Kia Rio IV jest dobrze zaprojektowane, oferując przestronność w klasie kompaktowych samochodów. Mimo swojego rozmiaru, jest wygodne zarówno dla kierowcy, jak i pasażerów. Kompaktowa konstrukcja sprawia, że jest doskonałym wyborem do poruszania się po zatłoczonych miastach.
  4. Nowoczesna technologia: Kia Rio IV wyposażona jest w nowoczesne systemy multimedialne i bezpieczeństwa, takie jak systemy wspomagające kierowcę, nawigacja, systemy audio i bezprzewodowe połączenia smartfonów.
  5. Bezpieczeństwo: Model ten jest wyposażony w wiele zaawansowanych funkcji bezpieczeństwa, w tym systemy ostrzegające o ryzyku kolizji, systemy utrzymania pasa ruchu i wiele innych, co czyni go bezpiecznym wyborem w swojej klasie.
  6. Różnorodność modeli: Kia Rio IV jest dostępna w różnych wariantach nadwoziowych, w tym jako 5-drzwiowy hatchback lub 4-drzwiowy sedan, co pozwala klientom wybrać model odpowiedni do ich potrzeb.
  7. Ekologia: Kia Rio IV wprowadza również bardziej ekologiczne opcje napędowe, takie jak hybrydy i hybrydy plug-in, które pomagają zmniejszyć emisje CO2 i zużycie paliwa.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Wewnątrz osłon panelu bezpieczników/przekaźników znajduje się etykieta z nazwą i mocą bezpiecznika/przekaźnika. Nie wszystkie opisy panelu bezpieczników w tej instrukcji mogą dotyczyć Twojego pojazdu.

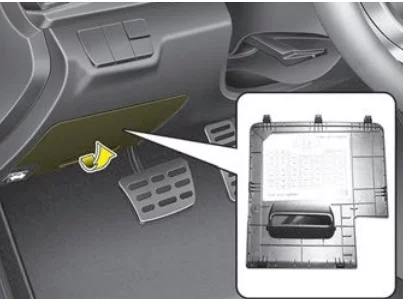

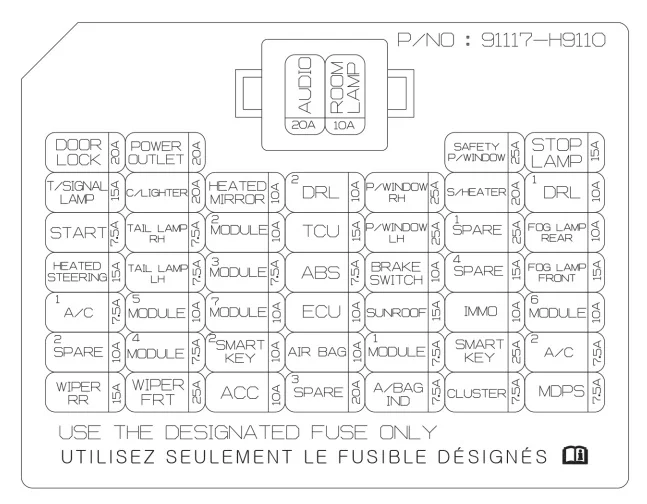

Przedział pasażerski

Zobacz także:  Kia Forte i Cerato II (2009-2013) - schematy bezpieczników i przekaźników

Kia Rio IV (2022-2023) - schematy bezpieczników i przekaźników

Kia Rio IV (2022-2023) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
DOOR LOCK 20A Przekaźnik odblokowania tylnej klapy, przekaźnik blokady/odblokowania drzwi, przekaźnik odblokowania dwóch obrotów
POWER OUTLET 20A Gniazdo zasilania
SAFETY P/WINDOW 25A Moduł bezpieczeństwa okna elektrycznego kierowcy
STOP LAMP 15A Elektroniczny moduł sygnału stopu
T/SIGNAL LAMP 15A BCM (moduł kontroli nadwozia), SLM (pas bezpieczeństwa i moduł oświetlenia)
C/LIGHTER 20A Zapalniczka
HEATED MIRROR 10 A Lusterko zewnętrzne kierowcy, lusterko zewnętrzne zasilania pasażera, moduł sterujący klimatyzatora, ECM (moduł sterujący silnika)/PCM (moduł sterujący układu napędowego)
DRL2 10 A BCM (moduł kontroli nadwozia)
P/WINDOW RH 25A Główny wyłącznik podnośnika szyby, przełącznik podnośnika szyby pasażera
S/HEATER 20A Moduł sterujący podgrzewania przednich siedzeń
DRL1 10 A
START 7,5A Z immobilizerem: ECM (moduł sterujący silnika)/PCM (moduł sterujący układu napędowego), blok przyłączeniowy w maszynowni (przekaźnik rozruchu), moduł sterujący inteligentnego kluczyka, wyłącznik blokady zapłonu, przełącznik zakresu skrzyni biegów

bez immobilizera: przekaźnik alarmu antywłamaniowego

TAIL LAMP RH 7,5A Reflektor przedni po prawej stronie, tylna lampa zespolona (OUT), Prawa lampka tablicy rejestracyjnej, tylna lampa zespolona (IN) po prawej stronie, oświetlenie (+)
MODULE2 10 A BCM (moduł kontroli nadwozia), monitor martwego pola po lewej stronie / po prawej stronie, przełącznik Crash Pad, kamera z widokiem z przodu
TCU 15A Blok przyłączeniowy w komorze silnika (przełącznik lampy cofania), dźwignia zmiany biegów automatycznej skrzyni biegów, przełącznik zakresu skrzyni biegów, przełącznik świateł stopu
P/WINDOW LH 25A Główny wyłącznik szyby
SPARE1 25A Zapasowy
FOG LAMP REAR 10 A Tylne lampy przeciwmgielne
HEATED STEERING 15A Podgrzewana kierownica
TAIL LAMP LH 7,5A Reflektor przedni lewy, Oświetlenie tablicy rejestracyjnej po lewej stronie, tylna lampa zespolona (OUT) tylna lampa zespolona (IN) po lewej stronie, lampka schowka na rękawiczki
MODULE3 7,5A Moduł sterujący podgrzewania przednich siedzeń, audio, elektrochromowe lusterko, moduł sterujący klimatyzatora, jednostka główna audio/wideo i nawigacji, sprężyna zegarowa, wskaźnik dźwigni zmiany biegów automatycznej skrzyni biegów
ABS 7,5A Złącze łącza danych, moduł ESC (elektroniczna kontrola stabilności).
BRAKE SWITCH 10 A Inteligentny moduł sterujący kluczykiem, wyłącznik świateł stopu
SPARE4 15A Zapasowy
FOG LAMP FRONT 15A Przekaźnik przednich świateł przeciwmgielnych
A/C1 7,5A Blok przyłączeniowy komory silnika (przekaźnik dmuchawy), moduł sterujący klimatyzatora
MODULE5 10 A Blok przyłączeniowy komory silnika (przekaźnik reflektora, przekaźnik reflektora świateł awaryjnych), czujnik deszczu, silnik szyberdachu, moduł sterujący podgrzewania przednich siedzeń, moduł podnośnika szyby bezpieczeństwa kierowcy
MODULE7 10 A Jednostka TPMS (system monitorowania ciśnienia w oponach).
ECU 10 A ECM (moduł sterujący silnika)/PCM (moduł sterujący układu napędowego), moduł immobilizera
SUNROOF 15A Silnik szyberdachu
IMMO 10 A Moduł immobilizera
MODULE6 10 A Elektromagnes kluczyka
SPARE2 10 A Zapasowy
MODULE4 7,5A SLM (moduł pasów bezpieczeństwa i oświetlenia), BCM (moduł sterowania nadwozia), moduł sterowania inteligentnym kluczem
SMART KEY2 10 A Moduł immobilizera, moduł sterujący inteligentnego klucza
AIR BAG 10 A ACU (jednostka sterująca poduszką powietrzną), czujnik wykrywania obecności pasażera
MODULE1 7,5A BCM (moduł kontroli nadwozia), SLM (moduł pasa bezpieczeństwa i oświetlenia), blokada kluczyka
SMART KEY 25A Moduł sterujący inteligentnego klucza
A/N2 7,5A Moduł dmuchawy
WIPER RR 15A Przełącznik wielofunkcyjny, silnik wycieraczki tylnej, przekaźnik wycieraczki tylnej
WIPER FRT 25A Przełącznik wielofunkcyjny, silnik wycieraczki przedniej, blok przyłączeniowy w komorze silnika (przekaźnik niskiego poziomu wycieraczek)
ACC 10 A Przekaźnik gniazda zasilania, BCM (moduł sterujący nadwozia), SLM (moduł pasa bezpieczeństwa i oświetlenia), audio, blokada kluczyka, jednostka audio-wideo i nawigacji, złącze ładowania USB, przełącznik zasilania zewnętrznego lusterka, moduł sterujący inteligentnego kluczyka
SPARE3 20A Zapasowy
A/BAG IND 7,5A Zestaw wskaźników, przełącznik deski rozdzielczej
CLUSTER 7,5A Zestaw wskaźników
MDPS 7,5A Jednostka MDPS (silnikowe wspomaganie kierownicy).
AUDIO 20A Jednostka główna audio, audio/wideo i nawigacji
ROOM LAMP 10 A Przekaźnik oświetlenia wnętrza pojazdu, lampka schowka na rękawiczki, moduł sterujący klimatyzatora, SLM (moduł pasa bezpieczeństwa i oświetlenia), BCM (moduł sterujący nadwozia), automatyczny czujnik światła i foto, jednostka TPMS (system monitorowania ciśnienia w oponach), zestaw wskaźników, złącze łącza danych, oświetlenie wnętrza pojazdu, oświetlenie bagażnika

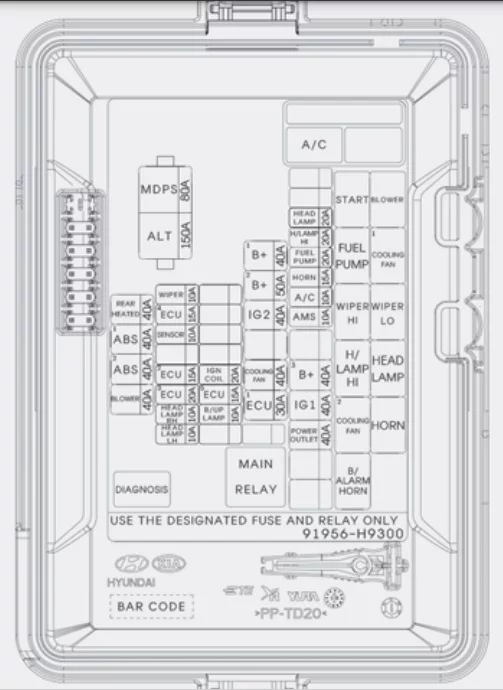

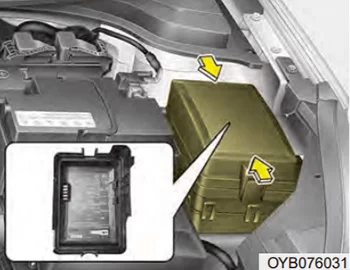

Komora silnika

Kia Rio IV (2022-2023) - schematy bezpieczników i przekaźników

Kia Rio IV (2022-2023) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
MDPS 80A Jednostka MDPS (silnikowe wspomaganie kierownicy).
ALT 150A Bezpiecznik – ABS1, BAS2, BLOWER, REAR HEATED
REAR HEATED 40A Blok przyłączeniowy tablicy rozdzielczej (przekaźnik odmgławiacza tylnego)
ABS1 40A Moduł ESC (elektroniczna kontrola stabilności), uniwersalne złącze kontrolne
ABS2 40A Moduł ESC (elektroniczna kontrola stabilności).
BLOWER 40A Przekaźnik dmuchawy
WIPER 10 A Silnik wycieraczki przedniej, przełącznik wielofunkcyjny, przekaźnik niskiego poziomu wycieraczek
ECU4 15A ECM (moduł sterujący silnika)/PCM (moduł sterujący układu napędowego)
SENSOR 10 A Zawór kontroli oleju nr 1/#2, przekaźnik wentylatora chłodzącego 1/2, czujnik tlenu (w górę), czujnik tlenu (w dół), zawór elektromagnetyczny o zmiennym wlocie, przekaźnik klimatyzatora, zawór elektromagnetyczny sterowania oczyszczaniem, zawór zamykający kanister
ECU2 15A ECM (moduł sterujący silnika)/PCM (moduł sterujący układu napędowego)
ECU3 20A ECM (moduł sterujący silnika)/PCM (moduł sterujący układu napędowego)
HEAD LAMP RH 10 A Lampa czołowa z prawej strony, światła drogowe
HEAD LAMP LH 10 A Lampa czołowa z lewej strony, światła drogowe
IGN COIL 20A Cewka zapłonowa #1~#4
ECU5 15A ECM (moduł sterujący silnika)/PCM (moduł sterujący układu napędowego), przekaźnik pompy paliwa, Wtryskiwacz #1~#4
B/UP LAMP 10 A Przełącznik świateł cofania
B+1 40A Blok przyłączeniowy tablicy rozdzielczej (bezpiecznik – DRL2, FOGLAMP FRONT, STOP LAMP, MODULE6, Power Connector (AUDIO, ROOM LAMP))
B+2 50A Blok przyłączeniowy tablicy rozdzielczej (bezpiecznik – IMMO, SMART KEY, BRAKE SWITCH, SAFETY P/WINDOW, S/HEATER, SUNROOF, przekaźnik podnośnika szyby)
IG2 40A Wyłącznik zapłonu, przekaźnik IG2, przekaźnik rozruchu
COOLING FAN 40A Przekaźnik 1/2 wentylatora chłodzącego
ECU1 30A Bezpiecznik – ECU3, ECU4, główny przekaźnik
HEAD LAMP 20A Przekaźnik reflektora świateł drogowych
H/LAMP HI 20A Kanada, system świateł do jazdy dziennej: SLM (pas bezpieczeństwa i moduł oświetlenia) lub BCM (moduł kontroli nadwozia)

Bez Kanady i systemu świateł do jazdy dziennej: Przekaźnik reflektora świateł drogowych

FUEL PUMP 20A Przekaźnik pompy paliwa
HORN 15A Przekaźnik klaksonu/przekaźnik klaksonu alarmu włamaniowego
A/CON 10 A Przekaźnik klimatyzacji
AMS 10 A Czujnik akumulatora
B+3 40A Blok przyłączeniowy tablicy rozdzielczej (bezpiecznik – T/SIGNAL LAMP, DOOR LOCK, przekaźnik lampy tylnej)
IG1 40A Przekaźnik zapłonu [z inteligentnym kluczem] przekaźnik IG1, przekaźnik ACC, [Bez inteligentnego kluczyka] Wyłącznik zapłonu
POWER OUTLET 40A Blok przyłączeniowy tablicy rozdzielczej (przekaźnik gniazda zasilania)



Przekaźniki

Nazwa Rodzaj
Główny MINI
Start MIKRO
Pompa paliwowa MIKRO
Wycieraczka wysoka prędkość MIKRO
Światła drogowe MIKRO
Wentylator chłodzący 2 MIKRO
Sygnał alarmowy MIKRO
Dmuchacz MIKRO
Wentylator chłodzący 1 MIKRO
Wycieraczka niska prędkość MIKRO
Lampa czołowa MIKRO
Klakson MIKRO
Klimatyzacja MIKRO
