Kia Picanto I (2008-2011) – schematy bezpieczników i przekaźników

Kia Picanto I (2008-2011) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kii Picanto I z lat: 2008, 2009, 2010, 2011..

Kia Picanto pierwszej generacji, znana również jako Kia Picanto SA, to mały samochód miejski produkowany przez południowokoreańską firmę Kia Motors w latach 2004-2011. Ten kompaktowy model był przeznaczony głównie do jazdy miejskiej i cieszył się popularnością na rynkach na całym świecie, zwłaszcza jako pojazd miejski i dla młodszych kierowców.

Oto kilka kluczowych cech i informacji na temat Kii Picanto I:

  1. Design: Kia Picanto pierwszej generacji miała kompaktową sylwetkę i przyjazny wygląd, co czyniło ją łatwą do manewrowania w miejskich warunkach. Mimo swojego niewielkiego rozmiaru, miała przyzwoity wygląd.
  2. Wymiary: Ten model był jednym z najmniejszych samochodów w ofercie Kii. Dzięki niewielkim rozmiarom, świetnie nadawał się do parkowania w ciasnych miejscach i poruszania się po zatłoczonych ulicach.
  3. Silniki: Kia Picanto była dostępna z różnymi jednostkami napędowymi benzynowymi, które były ekonomiczne w zużyciu paliwa i idealnie nadawały się do codziennych dojazdów w mieście.
  4. Wersje nadwoziowe: Samochód był dostępny w kilku wersjach nadwoziowych, w tym jako 3-drzwiowy lub 5-drzwiowy hatchback, co dawało klientom wybór w zależności od ich potrzeb i preferencji.
  5. Bezpieczeństwo: Mimo swojego kompaktowego rozmiaru, Picanto I została wyposażona w poduszki powietrzne i inne podstawowe systemy bezpieczeństwa, aby zapewnić ochronę kierowcy i pasażerów.
  6. Wersje wyposażenia: Kia Picanto była dostępna w różnych wersjach wyposażenia, od podstawowych po bardziej luksusowe, co pozwalało klientom dostosować samochód do swoich potrzeb.
  7. Popularność: Picanto I zdobyła popularność na rynkach na całym świecie jako praktyczny i ekonomiczny wybór dla osób szukających taniego i oszczędnego samochodu do jazdy w mieście.
  8. Ewolucja: Po pierwszej generacji Kia kontynuowała produkcję Picanto, wprowadzając nowe generacje z ulepszeniami w zakresie designu, technologii i wydajności.
Zobacz także:  Kia Sportage V (2021) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

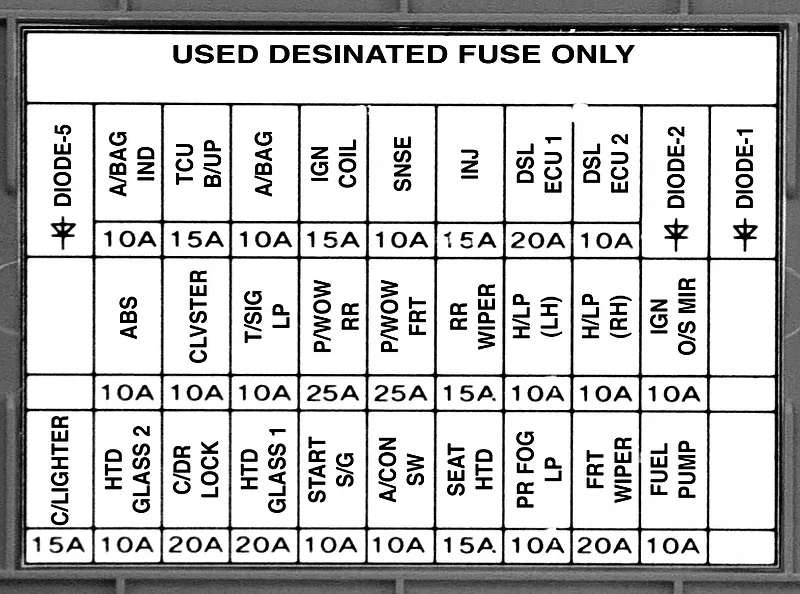

Przedział pasażerski

Skrzynka bezpieczników znajduje się za osłoną pod kierownicą.

Kia Picanto I (2008-2011) - schematy bezpieczników i przekaźników



Kia Picanto I (2008-2011) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
START SIG 10 A Uruchomienie silnik
RR FOG LP 10 A Tylne światło przeciwmgielne
A/CON SW 10 A Klimatyzator
CLUSTER 10 A Grupa
SEAT HTD 15A Podgrzewacz siedzenia
C/LIGHTER 15A Zapalniczka
A/BAG 10 A Poduszka powietrzna
R/WIPER 15A Tylna wycieraczka
ABS/ESP 10 A Układ przeciwblokujący / elektroniczny program stabilizacji
IGN COIL 15A Zapłon
T/SIG LP 10 A Włącznik sygnału świetlnego
HTD GLASS1 20A Odmrażacz tylnej szyby
HTD GLASS2 10 A Odmrażacz tylnej szyby
P/WDW RR 25A Okno elektryczne (tylne)
IGN O/S MIR 10 A Zewnętrzne lusterko wsteczne
P/WDW FRT 25A Elektryczne okno (przód)
FRT WIPER 20A Przednia wycieraczka
H/LP (LH) 10 A Reflektor (lewy)
H/LP (RH) 10 A Reflektor (prawy)
FUEL PUMP 10 A Pompa paliwowa
INJ 15A Wtryskiwacz
SNSR 10 A Czujnik tlenu
C/DR LOCK 20A Centralny zamek drzwi
A/BAG IND 10 A Ostrzeżenie o poduszce powietrznej
TCU B/UP 15A Automatyczna skrzynia biegów
DSL ECU1 20A
DSL ECU2 10 A
Zobacz także:  Kia Rio IV (2018-2020) - schematy bezpieczników i przekaźników

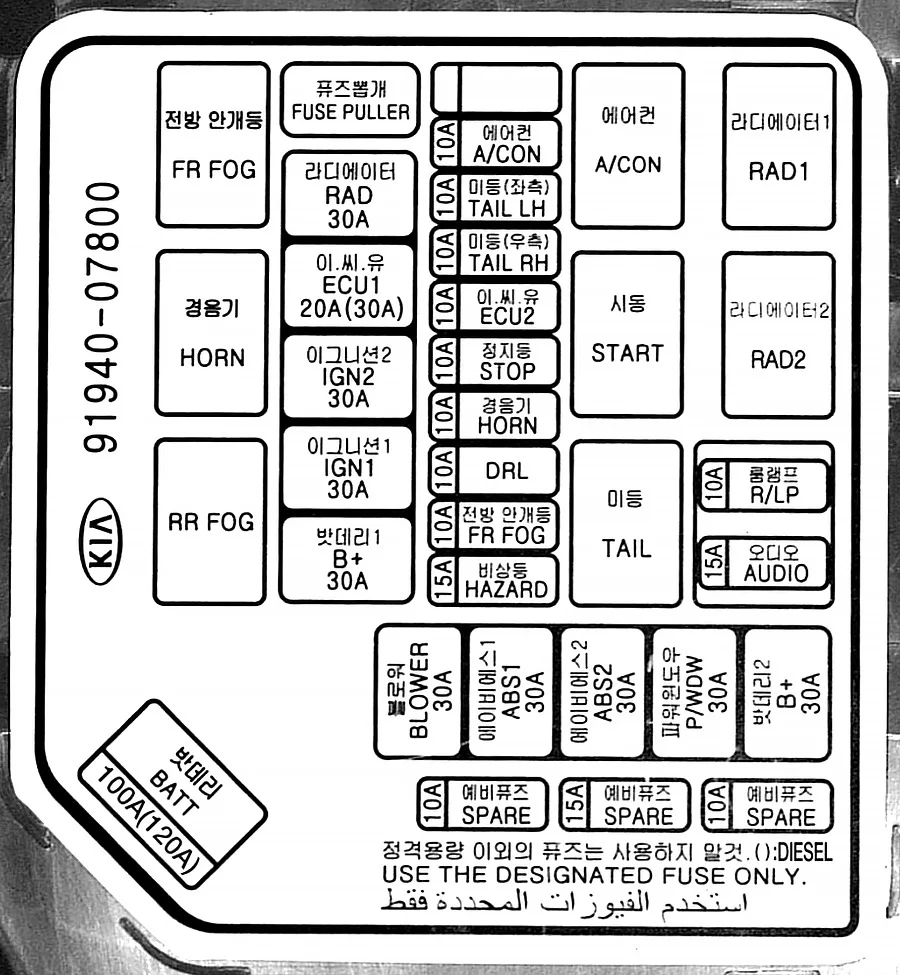

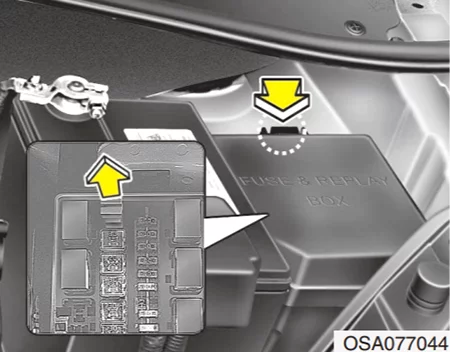

Komora silnika

Kia Picanto I (2008-2011) - schematy bezpieczników i przekaźników

Kia Picanto I (2008-2011) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
ECU1 20A (30A) Jednostka sterująca silnika
STOP 10 A Światło stopu
FR/FOG 10 A Przednie światło przeciwmgielne
A/CON 10 A Klimatyzator
HORN 10 A Klakson
ECU2 10 A Jednostka sterująca silnika
SPARE 10 A zapasowy bezpiecznik
SPARE 15A zapasowy bezpiecznik
ABS2 40A System zapobiegania blokady kół
ABS1 40A System zapobiegania blokady kół
B+ 30A W panelu B+
BLOWER 30A Dmuchacz
IGN1 30A Zapłon
IGN2 30A Zapłon
TAIL LH 10 A Światło tylne (lewe)
TAIL RH 10 A Światło tylne (prawe)
DRL 10 A Światła do jazdy dziennej
HAZARD 15A Migacz ostrzegawczy (światła awaryjne)
R/LP 10 A Oświetlenie wnętrza pojazdu
AUDIO 15A Audio
P/WDW 30A Zasilanie okna
RAD 30A Wentylator chłodnicy
BATT 100A (120A) alternator, akumulator
F/FOG Przekaźnik przedniego światła przeciwmgielnego
A/CON Przekaźnik klimatyzacji
HORN Przekaźnik klaksonu
START Uruchom przekaźnik silnika
RAD1 Przekaźnik wentylatora chłodnicy
RAD2 Przekaźnik wentylatora chłodnicy
RR FOG Przekaźnik tylnego światła przeciwmgielnego
TAIL Przekaźnik światła tylnego
Zobacz także:  Kia Bongo, Frontier, K2500, K2700 (2005-2007) - schematy bezpieczników i przekaźników

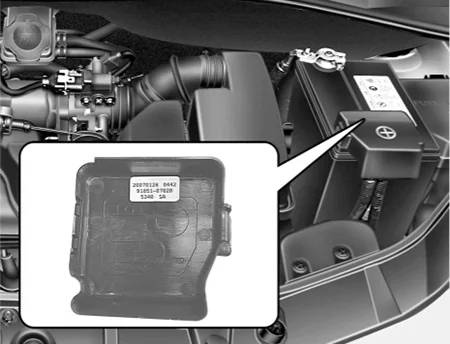

Podrzędny panel bezpieczników tylko do benzyny

Kia Picanto I (2008-2011) - schematy bezpieczników i przekaźników

Opis Ampery [A] Opis
MDPS 80A Wspomaganie kierownicy

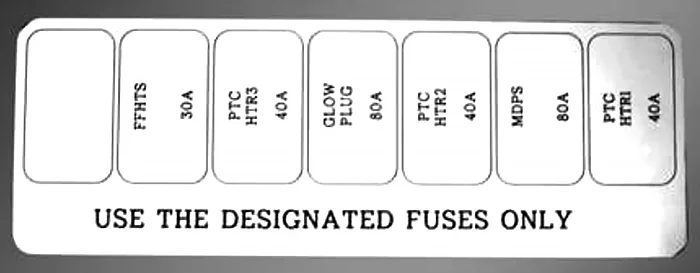

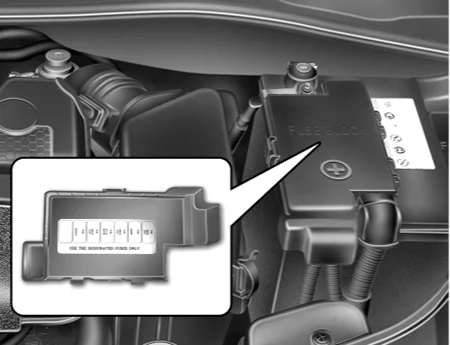

Podrzędny panel bezpieczników tylko z silnikami wysokoprężnymi

Kia Picanto I (2008-2011) - schematy bezpieczników i przekaźników

Kia Picanto I (2008-2011) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
FFHTS 30A Tymczasowy czujnik nagrzewnicy filtra paliwa
GLOW PLUG 80A Świeca żarowa
MDPS 80A Wspomaganie kierownicy
PTC HTR1 40A Grzałka PTC 1
PTC HTR2 40A Grzałka PTC2
PTC HTR3 40A Grzałka PTC3
