W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kii Rio IV (YB) z lat: 2018, 2019, 2020.
Kia Rio IV to czwarta generacja popularnego modelu kompaktowego samochodu osobowego produkowanego przez południowokoreańskiego producenta Kia Motors. Model ten został wprowadzony na rynek w 2017 roku i kontynuuje tradycję modelu Rio jako samochodu dostępnego w wielu wariantach nadwozia, w tym jako hatchback i sedan. Oto kilka cech charakterystycznych dla Kia Rio IV:
- Nowoczesny design: Kia Rio IV prezentuje nowoczesny i atrakcyjny wygląd, z charakterystyczną sześciokątną atrapą chłodnicy i dynamicznymi liniami nadwozia. Jest bardziej opływowy i aerodynamiczny niż jego poprzednicy.
- Warianty nadwozia: Klienci mogą wybierać między dwoma wariantami nadwozia: hatchbackiem (Rio 5-door) i sedanem (Rio 4-door), co pozwala na dostosowanie samochodu do swoich preferencji i potrzeb.
- Wygodne i przestronne wnętrze: Wnętrze Kia Rio IV jest przestronne i ergonomiczne, oferując wygodne siedzenia oraz intuicyjny układ przyrządów. Materiały wykończeniowe są solidne, a opcjonalne wyposażenie może zawierać funkcje takie jak ekran dotykowy do sterowania systemem multimedialnym.
- Efektywne jednostki napędowe: Kia Rio IV jest dostępna z różnymi jednostkami napędowymi, w tym benzynowymi i wysokosprawnych silnikami turbodoładowanymi. Modele te oferują odpowiednie połączenie mocy i ekonomiczności paliwa.
- Bogate wyposażenie: W zależności od wersji i opcji wyposażenia Kia Rio IV może być wyposażona w zaawansowane technologie, takie jak systemy bezpieczeństwa aktywnego, nawigację GPS, kamerę cofania i wiele innych udogodnień.
- Bezpieczeństwo: Kia Rio IV została zaprojektowana z myślą o bezpieczeństwie kierowcy i pasażerów. W opcji dostępne są systemy takie jak systemy kontroli trakcji i stabilności, systemy wspomagające przy hamowaniu, systemy monitorowania martwego pola i wiele innych.
- Przestronny bagażnik: Wariant hatchback oferuje znacznie przestronny bagażnik, co czyni go praktycznym wyborem dla osób potrzebujących miejsca na bagaż lub zakupy.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
Wewnątrz osłon panelu bezpieczników/przekaźników znajduje się etykieta z nazwą i mocą bezpiecznika/przekaźnika. Nie wszystkie opisy panelu bezpieczników w tej instrukcji mogą dotyczyć Twojego pojazdu.

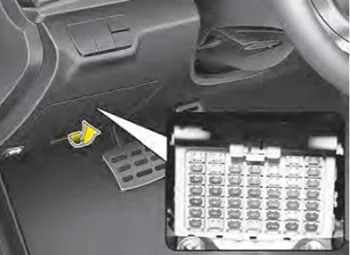

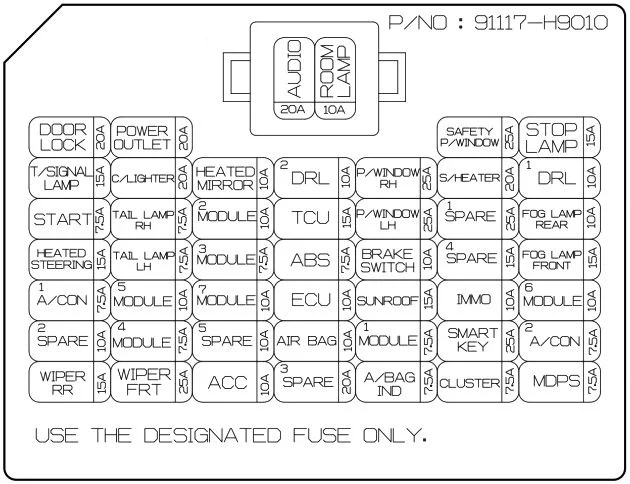

Przedział pasażerski
| Nazwa | Ampery [A] | Opis |
| DOOR LOCK | 20A | Przekaźnik odblokowania tylnej klapy, przekaźnik blokady/odblokowania drzwi, przekaźnik odblokowania dwóch obrotów |
| POWER OUTLET | 20A | Gniazdo zasilania |
| SAFETY P/WINDOW | 25A | Moduł bezpieczeństwa okna elektrycznego kierowcy |
| STOP LAMP | 15A | Elektroniczny moduł sygnału stopu |
| T/SIGNAL LAMP | 15A | BCM (moduł kontroli nadwozia), SLM (pas bezpieczeństwa i moduł oświetlenia) |
| C/LIGHTER | 20A | Zapalniczka |
| HEATED MIRROR | 10 A | Lusterko zewnętrzne kierowcy, lusterko zewnętrzne zasilania pasażera, moduł sterujący klimatyzatora, ECM (moduł sterujący silnika)/PCM (moduł sterujący układu napędowego) |
| DRL2 | 10 A | BCM (moduł kontroli nadwozia) |
| P/WINDOW RH | 25A | Główny wyłącznik podnośnika szyby, przełącznik podnośnika szyby pasażera |
| S/HEATER | 20A | Moduł sterujący podgrzewania przednich siedzeń |
| DRL1 | 10 A | – |
| START | 7,5A | Z immobilizerem: ECM (moduł sterujący silnika)/PCM (moduł sterujący układu napędowego), blok przyłączeniowy w komorze silnika (przekaźnik rozruchu), moduł sterujący inteligentnego kluczyka
bez immobilizera: przekaźnik alarmu antywłamaniowego |
| TAIL LAMP RH | 7,5A | Reflektor przedni po prawej stronie, tylna lampa zespolona (OUT), Prawa lampka tablicy rejestracyjnej, tylna lampa zespolona (IN) po prawej stronie, oświetlenie (+) |
| MODULE2 | 10 A | Jednostka AEB (autonomiczne hamowanie awaryjne), przełącznik Crash Pad |
| TCU | 15A | Blok przyłączeniowy w komorze silnika (przełącznik lampy cofania), dźwignia zmiany biegów automatycznej skrzyni biegów, przełącznik zakresu skrzyni biegów, przełącznik świateł stopu |
| P/WINDOW LH | 25A | Główny wyłącznik szyby |
| SPARE1 | 25A | Zapasowy |
| FOG LAMP REAR | 10 A | – |
| HEATED STEERING | 15A | Podgrzewana kierownica |
| TAIL LAMP LH | 7,5A | Reflektor przedni lewy, Oświetlenie tablicy rejestracyjnej po lewej stronie, tylna lampa zespolona (OUT) tylna lampa zespolona (IN) po lewej stronie, lampka schowka na rękawiczki |
| MODULE3 | 7,5A | Moduł sterujący podgrzewania przednich siedzeń, audio, elektrochromowe lusterko, moduł sterujący klimatyzatora, jednostka główna audio/wideo i nawigacji, sprężyna zegarowa, wskaźnik dźwigni zmiany biegów automatycznej skrzyni biegów |
| ABS | 7,5A | Blok przyłączeniowy komory silnika (wielofunkcyjne złącze kontrolne), moduł ESC (elektroniczna kontrola stabilności). |
| BRAKE SWITCH | 10 A | Inteligentny moduł sterujący kluczykiem, wyłącznik świateł stopu |
| SPARE4 | 15A | Zapasowy |
| FOG LAMP FRONT | 15A | Przekaźnik przednich świateł przeciwmgielnych |
| A/CON1 | 7,5A | Blok przyłączeniowy komory silnika (przekaźnik dmuchawy), moduł sterujący klimatyzatora |
| MODULE5 | 10 A | Blok przyłączeniowy komory silnika (przekaźnik reflektora, przekaźnik reflektora świateł drogowych), czujnik deszczu, silnik szyberdachu, moduł sterujący podgrzewania przednich siedzeń, moduł podnośnika szyby bezpieczeństwa kierowcy |
| MODULE7 | 10 A | Jednostka TPMS (system monitorowania ciśnienia w oponach). |
| ECU | 10 A | ECM (moduł sterujący silnika)/PCM (moduł sterujący układu napędowego), moduł immobilizera, moduł sterujący inteligentnego kluczyka |
| SUNROOF | 15A | Silnik szyberdachu |
| IMMO | 10 A | Moduł immobilizera |
| MODULE6 | 10 A | Elektromagnes kluczyka, przełącznik centralnej deski rozdzielczej |
| SPARE2 | 10 A | Zapasowy |
| MODULE4 | 7,5A | SLM (moduł pasów bezpieczeństwa i oświetlenia), BCM (moduł sterowania nadwozia), moduł sterowania inteligentnym kluczem |
| SPARE5 | 10 A | Zapasowy |
| AIR BAG | 10 A | ACU (jednostka sterująca poduszką powietrzną), czujnik wykrywania obecności pasażera |
| MODULE1 | 7,5A | BCM (moduł kontroli nadwozia), SLM (moduł pasa bezpieczeństwa i oświetlenia), blokada kluczyka |
| SMART KEY | 25A | Moduł sterujący inteligentnego klucza |
| A/CON2 | 7,5A | – |
| WIPER RR | 15A | Przełącznik wielofunkcyjny, silnik wycieraczki tylnej, przekaźnik wycieraczki tylnej |
| WIPER FRT | 25A | Przełącznik wielofunkcyjny, silnik wycieraczki przedniej, blok przyłączeniowy w komorze silnika (przekaźnik niskiego poziomu wycieraczek) |
| ACC | 10 A | Przekaźnik gniazda zasilania, BCM (moduł sterujący nadwozia), SLM (moduł pasa bezpieczeństwa i oświetlenia), audio, blokada kluczyka, jednostka audio-wideo i nawigacji, złącze ładowania USB, przełącznik zasilania zewnętrznego lusterka, moduł sterujący inteligentnego kluczyka |
| SPARE3 | 20A | Zapasowy |
| A/BAG IND | 7,5A | Zestaw wskaźników |
| CLUSTER | 7,5A | Zestaw wskaźników |
| MDPS | 7,5A | Jednostka MDPS (silnikowe wspomaganie kierownicy). |
| AUDIO | 20A | Jednostka główna audio, audio/wideo i nawigacji |
| ROOM LP | 10 A | Przekaźnik oświetlenia wnętrza pojazdu, lampka schowka na rękawiczki, moduł sterujący klimatyzatora, SLM (moduł pasa bezpieczeństwa i oświetlenia), BCM (moduł sterujący nadwozia), automatyczny czujnik światła i foto, jednostka TPMS (system monitorowania ciśnienia w oponach), zestaw wskaźników, złącze łącza danych , oświetlenie wnętrza pojazdu, oświetlenie bagażnika |

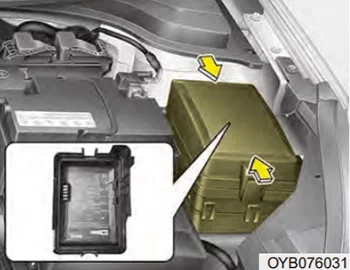

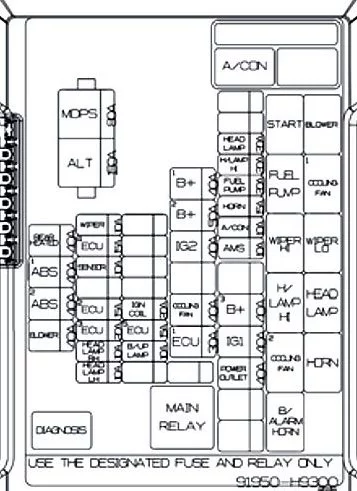

Komora silnika
| Nazwa | Ampery [A] | Opis |
| MDPS | 80A | Jednostka MDPS (silnikowe wspomaganie kierownicy). |
| ALT | 150A | Bezpiecznik – ABS1, BAS2, BLOWER, REAR HEATED |
| REAR HEATED | 40A | Blok przyłączeniowy tablicy rozdzielczej (przekaźnik odmgławiacza tylnego) |
| ABS1 | 40A | Moduł ESC (elektroniczna kontrola stabilności), uniwersalne złącze kontrolne |
| ABS2 | 40A | Moduł ESC (elektroniczna kontrola stabilności). |
| BLOWER | 40A | Przekaźnik dmuchawy |
| WIPER | 10 A | Silnik wycieraczki przedniej, przełącznik wielofunkcyjny, przekaźnik niskiego poziomu wycieraczek |
| ECU4 | 15A | ECM (moduł sterujący silnika)/PCM (moduł sterujący układu napędowego) |
| SENSOR | 10 A | Zawór kontroli oleju nr 1/#2, przekaźnik wentylatora chłodzącego 1/2, czujnik tlenu (w górę), czujnik tlenu (w dół), zawór elektromagnetyczny o zmiennym wlocie, przekaźnik klimatyzatora, zawór elektromagnetyczny sterowania oczyszczaniem, zawór zamykający kanister |
| ECU2 | 15A | ECM (moduł sterujący silnika)/PCM (moduł sterujący układu napędowego) |
| ECU3 | 20A | ECM (moduł sterujący silnika)/PCM (moduł sterujący układu napędowego) |
| HEAD LAMP RH | 10 A | Lampa czołowa z prawej strony, światła drogowe |
| HEAD LAMP LH | 10 A | Lampa czołowa z lewej strony, światła drogowe |
| IGN COIL | 20A | Cewka zapłonowa #1~#4, skraplacz |
| ECU5 | 15A | ECM (moduł sterujący silnika)/PCM (moduł sterujący układu napędowego), przekaźnik pompy paliwa |
| B/UP LAMP | 10 A | Przełącznik świateł cofania |
| B+1 | 40A | Blok przyłączeniowy tablicy rozdzielczej (bezpiecznik – DRL2, FOGLAMP FRONT, STOP LAMP, MODULE6, Power Connector (AUDIO, ROOM LAMP)) |
| B+2 | 50A | Blok przyłączeniowy tablicy rozdzielczej (bezpiecznik – IMMO, SMART KEY, BRAKE SWITCH, SAFETY P/WINDOW, S/HEATER, SUNROOF, przekaźnik podnośnika szyby) |
| IG2 | 40A | Wyłącznik zapłonu, przekaźnik IG2, przekaźnik rozruchu |
| COOLING FAN | 40A | Przekaźnik 1/2 wentylatora chłodzącego |
| ECU1 | 30A | Bezpiecznik – ECU3, ECU4, główny przekaźnik |
| HEAD LAMP | 20A | Przekaźnik reflektora |
| H/LAMP HI | 20A | Kanada, system świateł do jazdy dziennej: SLM (pas bezpieczeństwa i moduł oświetlenia) lub BCM (moduł kontroli nadwozia)
Bez Kanady i systemu świateł do jazdy dziennej: Przekaźnik reflektora świateł drogowych |
| FUEL PUMP | 20A | Przekaźnik pompy paliwa |
| HORN | 15A | Przekaźnik klaksonu/przekaźnik klaksonu alarmu włamaniowego |
| A/CON | 10 A | Przekaźnik klimatyzacji |
| AMS | 10 A | Czujnik akumulatora |
| B+3 | 40A | Blok przyłączeniowy tablicy rozdzielczej (bezpiecznik – T/SIGNAL LAMP, DOOR LOCK, przekaźnik lampy tylnej) |
| IG1 | 40A | Wyłącznik zapłonu, przekaźnik IG1, przekaźnik ACC |
| POWER OUTLET | 40A | Blok przyłączeniowy tablicy rozdzielczej (przekaźnik gniazda zasilania) |
Przekaźniki
| Nazwa | Rodzaj |
| Główny | MIN |
| Start | MIKRO |
| Pompa paliwowa | MIKRO |
| Wycieraczka wysoka prędkość | MIKRO |
| Światła drogowe | MIKRO |
| Wentylator chłodzący 2 | MIKRO |
| B/Sygnał alarmowy | MIKRO |
| Dmuchacz | MIKRO |
| Wentylator chłodzący 1 | MIKRO |
| Wycieraczka niska prędkość | MIKRO |
| Lampa czołowa | MIKRO |
| Klakson | MIKRO |
| Klimatyzacja | MIKRO |
