W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Jeepa Grand Cherokee ZJ i ZG z lat: 1992, 1993, 1994, 1995, 1996, 1997, 1998. Jeep Grand Cherokee ZJ i ZG to modele, które były produkowane w latach 1993-1998. Oba te oznaczenia odnoszą się do pierwszej generacji Grand Cherokee, która wprowadziła ten popularny […]
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Jeepa Grand Cherokee ZJ i ZG z lat: 1992, 1993, 1994, 1995, 1996, 1997, 1998.
Jeep Grand Cherokee ZJ i ZG to modele, które były produkowane w latach 1993-1998. Oba te oznaczenia odnoszą się do pierwszej generacji Grand Cherokee, która wprowadziła ten popularny SUV na rynek.
Jeep Grand Cherokee ZJ (nazwa stosowana w Ameryce Północnej) i ZG (nazwa stosowana w Europie) były oferowane w różnych wersjach wyposażenia i napędów, z opcjami benzynowymi i wysokoprężnymi silnikami.
Pod względem stylistycznym, Grand Cherokee ZJ/ZG wyróżniał się charakterystycznym i wyrazistym designem. Miał kanciaste proporcje, z charakterystycznymi, prostokątnymi reflektorami i chromowaną atrapą chłodnicy. Był to typowy SUV o masywnej sylwetce i terenowych zdolnościach.
Wnętrze Grand Cherokee ZJ/ZG oferowało przestronną kabinę i wygodne siedzenia. Materiały wykończeniowe były solidne, a ergonomia zapewniała wygodę zarówno kierowcy, jak i pasażerom. Samochód był również dobrze wyposażony, oferując wiele opcji i funkcji, takich jak elektryczne szyby i lusterka, klimatyzacja, system audio i wiele innych.
Pod względem napędu, Grand Cherokee ZJ/ZG oferował różne opcje. Były dostępne wersje z napędem na przednie koła oraz z napędem na cztery koła, w tym systemem Quadra-Trac lub Quadra-Drive. Dostępne były także różne jednostki napędowe, w tym benzynowe silniki V6 i V8 oraz wysokoprężne silniki.
Grand Cherokee ZJ/ZG były znane z dobrze wyważonego układu jezdnego, który zapewniał zarówno komfort jazdy na drodze, jak i zdolności terenowe. Zawieszenie było dostosowane do jazdy w różnych warunkach i terenach, a systemy kontroli trakcji i stabilizacji dodatkowo poprawiały bezpieczeństwo i pewność jazdy.
Jeep Grand Cherokee ZJ/ZG cieszył się dużą popularnością i ugruntował pozycję marki Jeep jako producenta solidnych i wszechstronnych SUV-ów. Oba te modele zapewniały połączenie wygody, funkcjonalności i zdolności terenowych, co przyciągało zarówno miłośników przygód na szlakach, jak i osób szukających praktycznego i komfortowego samochodu rodzinnego.

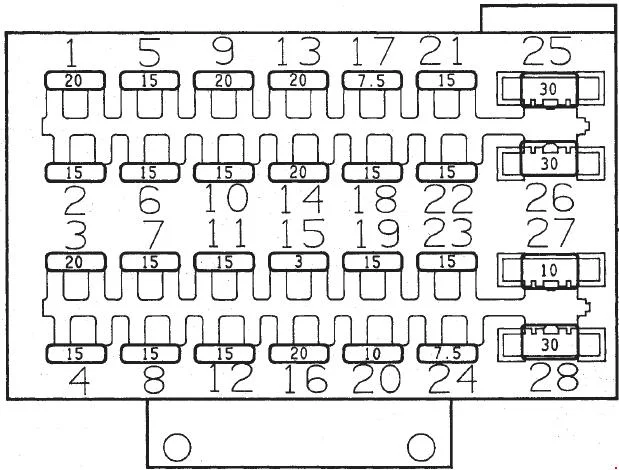

Skrzynka bezpieczników w kabinie (1993-1996)
| Numer |
Ampery [A] |
Opis |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 20 | Antena, wycieraczka tylna, złącze do haka holowniczego | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 15 | Światła stopu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 20 | Sygnał włączania i przekaźnik alarmowy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 15 | Wzmacniacz systemu audio | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 15 | Oświetlenie wewnętrzne, lampy drzwiowe | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 15 | Sygnalizacja | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 15 | Sygnalizacja | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 15 | Lusterka elektryczne, system audio, konsola podsufitowa, centrum informacji o pojeździe | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 20 | Wycieraczka i spryskiwacz tylnej szyby | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 15 | System nagłośnienia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 15 | Zapalniczka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 15 | Przełącznik światła | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 20 | Sygnał dźwiękowy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 20 | Centralny zamek, alarm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 3 | ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 20 | Kierunkowskazy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 7,5 | Klimatyzator | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 15 | Poduszki powietrzne | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 15 | Podgrzewana tylna szyba, centrum informacyjne, wewnętrzne lusterko wsteczne, konsola podsufitowa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 10 | Tempomat | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 15 | Alarm, tylne światła, zestaw wskaźników, podgrzewana tylna szyba | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 15 | Zestaw wskaźników, poduszki powietrzne | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 15 | Podgrzewane lusterka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 7,5 | Jednostka sterująca jasnością oświetlenia (automatycznie zmniejsza jasność lamp oświetlenia przyrządów w nocy) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 30 | Podgrzewane fotele, elektryczne fotele | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 30 | Elektryczne szyby, szyberdach | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 10 | Wycieraczka, alarm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 30 | Ogrzewanie tylnej szyby | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

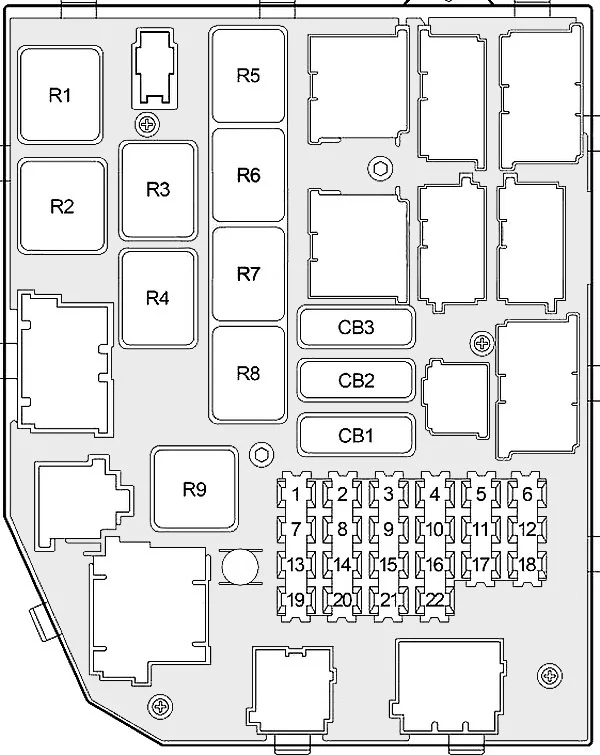

Skrzynka bezpieczników w kabinie (1996-1998)
| Numer |
Ampery [A] |
Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 10 | System nagłośnienia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 15 | przekaźnik zapalniczki | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10 | Tylna wycieraczka/spryskiwacz, moduł elektroniki nadwozia (BCM) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10 | Jednostka sterująca poduszki powietrznej | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 10 | Klaster instrumentów, blokada skrzyni biegów (benzyna), jednostka sterująca światłami tylnymi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 15 | Przełącznik świateł cofania (Diesel), komputer pokładowy, konsola podsufitowa (wyświetlacz), przełącznik pozycji postojowej/neutralnej, jednostka sterująca na kierownicy (prędkość proporcjonalna), regulacja zasięgu reflektorów, przekaźnik świateł awaryjnych i kierunkowskazów, elektrochromatyczne lusterko wsteczne | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 20 | Złącze diagnostyczne, moduł elektroniki nadwozia (BCM), automatyczna dioda LED świateł drogowych/VTSS, zestaw wskaźników, wzmacniacz | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 20 | Tylna wycieraczka, szyba tylnej klapy, przyczepa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 15 | Wyłącznik lampy stop | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 10 | Ogrzewanie tylnej szyby | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 10 | ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 10 | Sterownik ogrzewania i klimatyzacji (MTC), przepustnica powietrza (MTC), sterownik klimatyzacji automatycznej (ATC), przepustnica recyrkulacji powietrza (ATC), podgrzewane siedzenia, POD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 15 | Przekaźnik świateł awaryjnych i kierunkowskazów, przekaźnik antenowy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 15 | Zapalniczka, przekaźnik zapalniczki | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 10 | Przekaźnik tylnego światła przeciwmgielnego | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 10 | Oświetlenie wewnętrzne, oświetlenie komory silnika, oświetlenie bagażnika, oświetlenie schowka na rękawiczki, oświetlenie drzwi, oświetlenie wyłącznika zapłonu, oświetlenie osłony przeciwsłonecznej, przekaźnik oświetlenia drzwi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 15 | Włącznik świateł, przekaźnik świateł postojowych (światło postojowe, moduł elektroniki nadwozia (BCM), włącznik świateł, jednostka sterująca tylnymi światłami, system audio, komputer pokładowy) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 15 | Benzyna (’98): ściemniacz reflektorów | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Diesel (’98): ściemniacz reflektorów | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 15 | ’96-’97: ściemniacz reflektorów | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 15 | Jednostka sterująca automatycznej klimatyzacji (ATC), system audio, komputer pokładowy, konsola podsufitowa (wyświetlacz) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 15 | Gniazdo elektryczne | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 10 | Jednostka sterująca poduszki powietrznej | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Wyłącznik obwodu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CB1 | 20 | Wycieraczka, szyberdach | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CB2 | 30 | Moduł drzwi kierowcy (DDM), moduł drzwi pasażera (PDM) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CB3 | 20 | Fotele elektryczne, podgrzewane siedzenia, pamięć siedzeń | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Przekaźnik | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Antena | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Wskaźniki świateł awaryjnych i kierunkowskazów | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Oświetlenie w drzwiach | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Tylne światło przeciwmgielne | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | System wspomagania świateł drogowych | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | światło obrysowe | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R7 | zapalniczka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R8 | przednie światło przeciwmgielne | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R9 | Ogrzewanie tylnej szyby | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

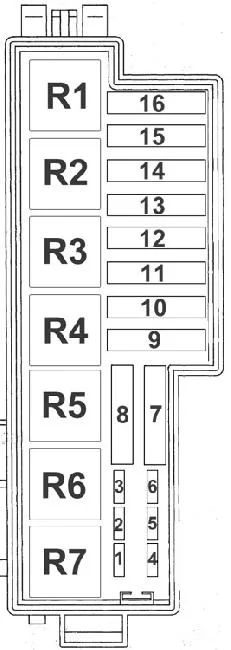

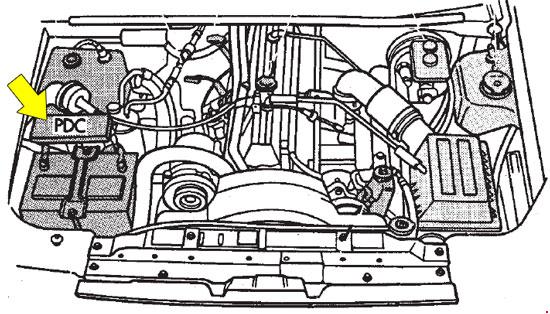

Skrzynka bezpieczników w komorze silnika (1993-1996)
| Numer |
Ampery [A] |
Opis |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 20 | Lampka w komorze silnika | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 20 | Oświetlenie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10 | PCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 15 | Sprzęgło sprężarki klimatyzacji | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 15 | Moduł poduszki powietrznej, TCM (moduł kontroli automatycznej skrzyni biegów) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 15 | TCM (moduł kontroli automatycznej skrzyni biegów) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 60 | Generator | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 40 | Pompa ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 20 | ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 30 | Oświetlenie zewnętrzne | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 30 | Klimatyzacja, nagrzewnica | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 40 | Rozrusznik | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 60 | Blokada zapłonu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 40 | Skrzynka bezpiecznikowa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 30 | PCM, TCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 60 | Generator | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Przekaźnik |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Przekaźnik ABS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Przekaźnik rozrusznika | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Przekaźnik automatycznego odcinania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Przekaźnik klimatyzacji | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | Przekaźnik pompy ABS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | Przekaźnik pompy paliwa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R7 | Przekaźnik świateł przeciwmgielnych | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

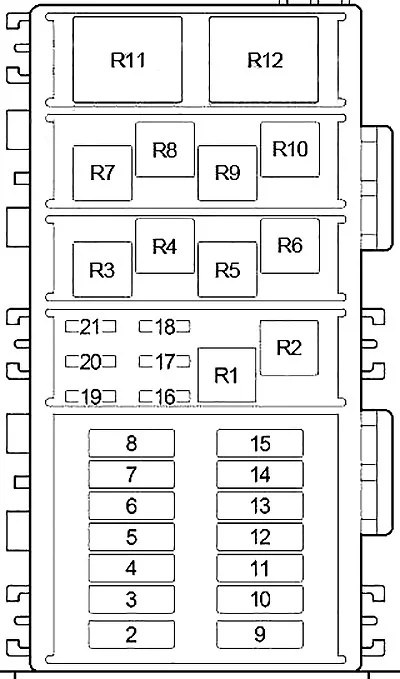

Skrzynka bezpieczników w komorze silnika (1996-1998)
| Numer |
Ampery [A] |
Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 175 | Generator | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 60 | ’98 (maksymalne chłodzenie): wentylator chłodzący (wysoka prędkość), wentylator chłodzący (niska prędkość), złącze diagnostyczne | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 40 | Ogrzewany przekaźnik tylnej szyby, bezpieczniki (skrzynka bezpieczników komory silnika): „21” | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 30 | Olej napędowy: przekaźnik ogrzewania paliwa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 50 | ’96-’97: ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | „98: ABS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 20 | Przekaźnik klaksonowy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 40 | Nagrzewnica (MTC, ATC), przekaźnik nagrzewnicy – wysoka prędkość (ATC), moduł sterowania nagrzewnicą (ATC), moduł automatycznej kontroli klimatu (ATC) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 40 | Przekaźnik rozrusznika, przełącznik zapłonu (przekaźnik rozrusznika, blokada rozrusznika – wyłącznik krańcowy pedału sprzęgła (M/T), bezpieczniki (wewnętrzna skrzynka bezpieczników): „1”, „2”, „3”, „4”, „5”, „ 6″, „11”, „12”, „22”, „CB1”; bezpieczniki (skrzynka bezpieczników komory silnika): „18”) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 20 | Bezpieczniki (wewnętrzna skrzynka bezpieczników): „14”, „15” | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 50 | Bezpieczniki (wewnętrzna skrzynka bezpieczników): „7”, „8”, „9”, „CB2” | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 30 | Włącznik świateł, automatyczny asystent świateł drogowych, światła do jazdy dziennej, bezpiecznik (przedział pasażerski): „13” | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 20 | ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 40 | Bezpieczniki (wewnętrzna skrzynka bezpieczników): „13”, „16”, „19”, „20”, „21”, „CB3” | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 20 | Benzyna: Przekaźnik pompy paliwa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Olej napędowy: jednostka sterująca układu napędowego | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 15 | Przekaźnik kontroli transmisji | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 15 | Benzyna: Przekaźnik modułu sterującego silnika (automatyczne wyłączanie), moduł sterujący układu napędowego, moduł elektroniki nadwozia (BCM), przekaźnik sprzęgła sprężarki klimatyzacji, przekaźnik pompy paliwa, system EVAP, pompa wykrywania wycieków EVAP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Olej napędowy: przekaźnik ogrzewania paliwa, moduł sterujący układu napędowego, MSA, moduł elektroniki nadwozia (BCM) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 20 | przekaźnik przednich świateł przeciwmgielnych | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 25 | Olej napędowy: Przekaźnik modułu sterującego silnika (automatyczne wyłączanie) (moduł sterujący układu napędowego, przekaźnik świec żarowych, recyrkulacja spalin (EGR), alternator, czujnik masowego przepływu powietrza, moduł sterujący pompy paliwa, MSA) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Benzyna: Przekaźnik modułu sterującego silnika (automatyczne wyłączanie) (wtryskiwacze, cewki zapłonowe, czujniki tlenu), moduł sterujący układu napędowego | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 15 | Sprzęgło sprężarki klimatyzacji | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Przekaźnik | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Przenoszenie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Sygnał dźwiękowy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Sprzęgło sprężarki klimatyzacji | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | ABS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | Wentylator | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | Jednostka sterująca silnika (automatyczne wyłączanie) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R7 | Wycieraczka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R8 | Rozrusznik | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R9 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R10 | Pompa paliwowa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R11 | Olej napędowy: ogrzewanie paliwa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R12 | ABS (pompa) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Skrzynka przekaźników w kabinie (1993-1996)
| Numer |
Przekaźnik |
| 1 | Przekaźnik alarmowy |
| 2 | Przekaźnik centralnego zamka |
| 3 | – |
| 4 | Przekaźnik klaksonowy |
| 5 | Przekaźnik centralnego zamka |
| 6 | – |
| 7 | Przekaźnik antenowy |
| 8 | Włącz sygnał i przekaźnik alarmowy |
| 9 | Podgrzewany przekaźnik tylnej szyby |
| 10 | Przekaźnik oświetlenia wewnętrznego |
