Jeep Compass (2022) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Jeepa Compass z lat: 2022. Jeep Compass z 2022 roku to nowoczesny i wszechstronny SUV, który łączy w sobie stylowy wygląd, doskonałe osiągi, zaawansowane technologie i bogate opcje wyposażenia. Jest to kolejna generacja modelu, która przynosi liczne ulepszenia i innowacje, aby sprostać oczekiwaniom […]

06/14/2023
Czas czytania: 5 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Jeepa Compass z lat: 2022.

Jeep Compass z 2022 roku to nowoczesny i wszechstronny SUV, który łączy w sobie stylowy wygląd, doskonałe osiągi, zaawansowane technologie i bogate opcje wyposażenia. Jest to kolejna generacja modelu, która przynosi liczne ulepszenia i innowacje, aby sprostać oczekiwaniom współczesnych kierowców.

Pod względem designu, Jeep Compass 2022 charakteryzuje się dynamicznymi liniami i muskularnym wyglądem. Zyskał nowoczesne i agresywne detale, takie jak wyraziste reflektory LED, charakterystyczna atrapa chłodnicy w kształcie siedmiokąta oraz muskularne nadkola. Przekształcona została również kabina, która oferuje wygodne wnętrze i wysoką jakość wykończenia.

Wnętrze Jeepa Compass 2022 zostało starannie zaprojektowane, aby zapewnić przestronność, wygodę i funkcjonalność. Kabina oferuje wiele miejsca dla pasażerów i bagażu, a ergonomiczne układanie elementów zapewnia łatwy dostęp do wszystkich funkcji i systemów. Wykorzystano wysokiej jakości materiały, a wykończenie wnętrza jest starannie dopracowane. Wersje wyposażenia mogą zawierać zaawansowane systemy multimedialne, nawigację, klimatyzację automatyczną i wiele innych funkcji, które podnoszą komfort i wygodę jazdy.

Jeep Compass 2022 oferuje różne opcje napędu, w tym wersje z napędem na przednie koła oraz z napędem na cztery koła. Dostępne są również różne jednostki napędowe, w tym benzynowe i hybrydowe, które zapewniają doskonałe osiągi i efektywność paliwową. Systemy kontroli trakcji i stabilizacji zapewniają pewność jazdy w różnych warunkach drogowych i terenowych.

Jeep Compass 2022 wyposażony jest w wiele zaawansowanych systemów bezpieczeństwa i asystentów jazdy, które podnoszą poziom ochrony kierowcy i pasażerów. Mogą to być m.in. systemy takie jak automatyczne hamowanie awaryjne, monitorowanie martwego pola, asystent pasa ruchu, adaptacyjny tempomat, system monitorowania ciśnienia w oponach i wiele innych.

Warto również wspomnieć o zaawansowanych systemach multimedialnych i konektywności dostępnych w Jeep Compass 2022. Może on oferować duży ekran dotykowy, integrację z systemami Apple CarPlay i Android Auto, bezprzewodowe ładowanie smartfonów, systemy audio wysokiej jakości i wiele innych opcji, które umożliwiają korzystanie z nowoczesnych funkcji i rozrywki w samochodzie.

Jeep Compass z 2022 roku to samochód, który łączy w sobie styl, wszechstronność i zaawansowane technologie. Jest idealnym wyborem dla osób poszukujących nowoczesnego i funkcjonalnego SUV-a, który doskonale sprawdzi się zarówno w mieście, jak i podczas aktywnego wypoczynku na trasach terenowych.

Zobacz także:  Jeep Wrangler JL (2021) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Lokalizacja

Komora silnika

Panel bezpieczników w komorze silnika znajduje się po lewej stronie komory silnika.

Jeep Compass (2022) - schematy bezpieczników i przekaźników
Przedział pasażerski
Wewnętrzna tablica bezpieczników znajduje się w kabinie kierowcy na lewej bocznej tablicy rozdzielczej pod deską rozdzielczą.

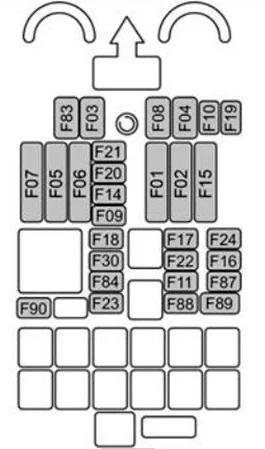

Skrzynka bezpieczników w komorze silnika

Jeep Compass (2022) - schematy bezpieczników i przekaźników

Wgłębienie Bezpiecznik kasetowy Mini bezpiecznik Opis
* Jeśli jest na wyposażeniu
F01 50 A czerwony (gaz) Skrzynia biegów Smart Driver Unit (TDSU) (gaz)
60 Amp Niebieski (Diesel) Świeca żarowa DCTT SDU BATT (Diesel)
F03 40 A pomarańczowy Kanał PTC 1*
F04 30 A brązowy Tylny odszraniacz (EBL)*
F05
F06 40 A pomarańczowy TTM*
F07 40 A pomarańczowy SCR*
F08 20 A żółty Kanał SLM LT*
F09 30 A brązowy AGSM / DCSM / TCM / DTCM / SCCM
F10 20 A żółty Kanał SLM RT*
F11 20 A żółty BCM Feed 3 / (przekaźnik uruchomienia/startu i FB i/start/stop i przekaźnik FB w BCM)
F12 40 A pomarańczowy Pompa BSM
F13 40 A pomarańczowy Zawory BSM
F14 40 A pomarańczowy Nagrzewnica filtra oleju napędowego*
F15 40 A pomarańczowy Bezpiecznik elektromagnesu rozrusznika
F 16 40 A pomarańczowy Elektromagnes rozrusznika *
F17 40 A pomarańczowy Wentylator HVAC
F18
F19 2 A Szary Moduł sterujący kolumny kierownicy (SCCM)
F20 7,5 A Brązowy Moduł sterujący silnika (ECM);

Cewka przekaźnika wentylatora chłodnicy.

F21
F22 7,5 A Brązowy Sprężarka klimatyzacji
F23
F24 7,5 A Brązowy Odszranianie lusterek bocznych *
F25 20 A żółty LT Lampa HID
F26 20 A żółty Regulacja odcinka lędźwiowego (tylko fotel kierowcy)*
F27 25 A Wyczyść

20 A żółty

Moduł sterujący silnika (ECM);

Wtryskiwacze paliwa

F28
F29A i B
F30 20 A żółty Lampa RT HID
F31 15 A niebieski Bezprzewodowa podkładka ładująca / SW Bank Dolny 2 / SW Bank Dolny LT i RT
F32 20 A żółty (gaz) Wtryskiwacze paliwa / Cewki zapłonowe / Kondensatory cewek zapłonowych (silnik gazowy)
15 A niebieski (Diesel) UEGO (02) Czujnik – Upstream & Downstream / Moduł świec żarowych / Pompa olejowa / Czujnik masowego przepływu powietrza / Obejście chłodzenia EGR / Siłownik wirowy / SNSR UEGO DSL Upstream / Chłodzenie pompy UREA (silnik Diesla)
F33 10 A czerwony Przekaźnik przekaźnika sterującego mocą cewki 2.4 Tylko aplikacja z dwoma akumulatorami (XHZ)
F34A i B
F35
F36 10 A czerwony Port UCI2 / Mod CVPM
F37
F38 10 A czerwony ECM / TCM / AGSM / DCSM / STM
F39
F40
F41
F42 20 A żółty Gniazdo zasilania ładunku – moc zapłonu
F43 Gniazdko Cargo Power (Może być zastąpione bezpiecznikiem 20 A w bezpośrednim zasilaniu bateryjnym F42)
F44
F45
F46 30 A Tan Moduł sterujący układu napędowego (DTCM) Moc AWD
F47 30 A Tan Odszranianie przedniej szyby*
F48
F49 15 A niebieski Moduł sterowania skrzynią biegów (TCM)
F50 5 A Tan Moduł sterowania układem napędowym (DTCM) Zasilanie ECU
F51 20 A żółty Zasilanie NOX SNSR (silnik wysokoprężny)
F52 5 A Tan Moduł automatycznej zmiany biegów (AGSM) (Diesel & Gas)
F53
F54
F55
F56
F57 20 A żółty Gniazdo zasilania RR (12 V APO)
F58
F59
F60
F61 20 A żółty Pompa paliwowa
F62 5 A Tan Inteligentny czujnik akumulatora (IBS)
F63
F64 10 A czerwony MOD DCSD / zestaw głośnomówiący Liftgate / UCI + port USB
F65 20 A żółty klakson
F66 20 A żółty Zapalniczka*
F67 10 A czerwony Moduł sterujący silnika (ECM)



Skrzynka bezpieczników w przedziale pasażerskim

Jeep Compass (2022) - schematy bezpieczników i przekaźników

Wgłębienie Bezpiecznik ostrza Opis
*Jeśli jest na wyposażeniu
F31 7,5 A Brązowy Kontroler urządzeń przytrzymujących pasażerów
F33 20 A żółty Pasażer silnika szyby
F34 20 A żółty Sterownik silnika szyby
F36 20 A żółty Moduł sygnalizacji włamania/syrena;

Radio;

Port UCI/USB;

VSU;

Klimatyzacja;

Elektroniczna blokada kierownicy;

Elektrycznie składane lusterka;

Bramka bezpieczeństwa/DTV.

F37 10 A czerwony Klaster tablicy przyrządów;

Moduł sterowania układem napędowym;

Tempomat adaptacyjny;

Dmuchawa ECC (HVAC).

F38 20 A żółty Blokada/odblokowanie drzwi;

Zwolnienie klapy tylnej.

F42 7,5 A Brązowy Moduł układu hamulcowego;

Elektryczne wspomaganie kierownicy.

F43 20 A żółty Pompa spryskiwacza z przodu i z tyłu
F47 20 A żółty Podnośnik tylnej lewej szyby
F48 20 A żółty Podnośnik tylnej prawej szyby
F49 7,5 A Brązowy Asystent parkowania;

Wykrywanie martwego punktu;

Stabilizator napięcia;

Czujnik wilgotności;

Elektroniczna blokada układu kierowniczego;

Czujnik temperatury;

Lusterko;

Podgrzewane siedzenia;

Czujnik światła i deszczu;

Przełącznik start-stop.

F50 7,5 A Brązowy Kontroler urządzeń przytrzymujących pasażerów
F51 7,5 A Brązowy Elektroniczna kontrola klimatu;

Klasyfikacja pasażerów;

Kamera cofania;

Kontrola klimatu;

Poziomowanie reflektorów;

Wybór terenu;

Podgrzewana tylna szyba;

Holowanie przyczepy;

Modyfikacja pasa ruchu.

F53 7,5 A Brązowy Moduł węzła zapłonu bezkluczykowego;

Elektryczny hamulec postojowy;

Piasta RF;

Klaster.

F94 15 A niebieski Fotel kierowcy z regulacją lędźwiową;

Gniazda zasilania.
