Jeep Wrangler YJ (1987-1995) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Jeepa Wrangler YJ z lat: 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995. Jeep Wrangler YJ, wyprodukowany w latach 1987-1995, jest trzecią generacją kultowego modelu Wrangler. Ten charakterystyczny samochód terenowy jest znany ze swojej niepowtarzalnej stylistyki, niezawodności i doskonałych właściwości off-roadowych. Wygląd […]

06/16/2023
Czas czytania: 3 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Jeepa Wrangler YJ z lat: 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995.

Jeep Wrangler YJ, wyprodukowany w latach 1987-1995, jest trzecią generacją kultowego modelu Wrangler. Ten charakterystyczny samochód terenowy jest znany ze swojej niepowtarzalnej stylistyki, niezawodności i doskonałych właściwości off-roadowych.

Wygląd zewnętrzny Jeepa Wrangler YJ wyróżnia się prostymi, kwadratowymi kształtami, charakterystycznymi okrągłymi reflektorami i sześciokątną atrapą chłodnicy. W porównaniu do poprzedniej generacji, Wrangler YJ wprowadził kilka znaczących zmian, takich jak nowa przednia oś, unowocześnione zawieszenie i obniżony przód, co poprawiło komfort jazdy zarówno na drogach, jak i w terenie.

Wnętrze Jeepa Wrangler YJ jest proste i funkcjonalne. Zawiera podstawowe elementy wyposażenia, które zapewniają komfort jazdy, takie jak ergonomiczne fotele, proste przyrządy kontrolne i solidne materiały wykończeniowe. Wrangler YJ jest przede wszystkim samochodem terenowym, więc jego wnętrze jest łatwe do czyszczenia i odporne na trudne warunki.

Zobacz także:  Jeep Patriot (2007-2008) - schematy bezpieczników i przekaźników

Jeep Wrangler YJ był dostępny w różnych wersjach nadwoziowych, w tym jako 2-drzwiowy SUV i 2-drzwiowy pickup. W zależności od wybranej wersji, można go było wyposażyć w miękką lub twardą kabinę, a także w demontowalne drzwi i składany dach, co pozwalało cieszyć się pełnym doświadczeniem motoryzacyjnym na świeżym powietrzu.

Pod względem napędu, Wrangler YJ oferował różne opcje silnikowe, w tym benzynowe i wysokoprężne jednostki. Moc i osiągi zależały od wybranego silnika, ale Jeep Wrangler YJ był znany z imponującej zdolności pokonywania trudnych przeszkód terenowych. Wyposażony w napęd na cztery koła i skrzynię biegów z reduktorem, Wrangler YJ radził sobie doskonale w trudnym terenie, zapewniając stabilność, trakcję i zdolność do wspinaczki.

Jeep Wrangler YJ zdobył sobie wierną grupę fanów, którzy doceniają jego klasyczny design, niezawodność i niepowtarzalne doznania z jazdy terenowej. Jest uważany za ikonę off-roadową i symbol wolności. Pomimo upływu lat, Jeep Wrangler YJ nadal cieszy się dużą popularnością wśród miłośników samochodów terenowych i osób poszukujących przygód na szlakach off-road.

Zobacz także:  Jeep Renegade (2021) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

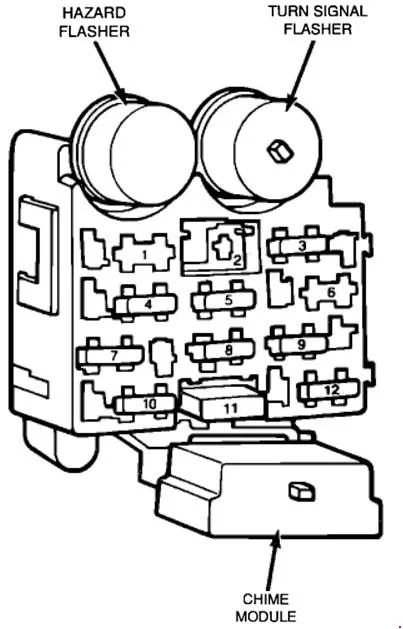

Skrzynka bezpieczników w przedziale pasażerskim

Jeep Wrangler YJ (1987-1995) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 20 Wycieraczka tylnej szyby
2
3 15 Lampa stopu;

Migacz awaryjny;

Włącznik lampy stopu pod maską;

Tempomat.

4 15 Migacz kierunkowskazów;

Lampy cofania.

5 10 lub 20 1987-1992:

Lampy grzecznościowe;

Zestaw wskaźników lamp kopułkowych;

Radio (20 A);

1992-1995:

Przekaźnik automatycznego wyłączania;

Przekaźnik pompy paliwa;

PCM (10A).

6 25 Przekaźnik odmgławiacza tylnej szyby
7 20 Zapalniczka;

Radio;

Tempomat;

Lampki iluminacyjne.

8 20 Przełącznik reflektorów;

Przełącznik ostrzegawczy kluczyka;

Przełącznik ściemniacza lamp panelowych;

Tylne światła postojowe/obrysowe;

Przednie światła postojowe/obrysowe;

Radio;

Przełącznik kierunkowskazów.

9 15 Moduł brzęczyka;

Przełącznik odmgławiacza;

Pakiet wskaźników;

Obrotomierz;

Zegar konserwacji emisji;

Lampki ostrzegawcze;

Wskaźniki;

Przekaźnik podgrzewanej tylnej szyby;

Lampy zapasowe;

Przekaźnik sprzęgła sprężarki klimatyzacji;

Przekaźnik odmgławiacza.

10 5 Tablica przyrządów;

Lampy oświetleniowe.

11 1987-1989:

Przełącznik wycieraczek;

Silnik wycieraczek;

1990-1995:

Przełącznik wycieraczek;

Silnik wycieraczek.

12 25 Silnik dmuchawy;

Sprzęgło sprężarki klimatyzacji.

Skrzynka bezpieczników w komorze silnika

Jeep Wrangler YJ (1987-1995) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30 Pompa paliwa;

Automatyczne wyłączanie.

2 50 Ładowanie
3 50 Akumulator ACC
4 40 Zapłon i rozrusznik
5 20 Migacz awaryjnych świateł
6 50 Ładowanie
7 30 Czołówka
8 20 IOD, klakson
9 40 Pompa ABS
10 30 Moc ABS
11 Nieużywany
12 Nieużywany
13 2 Moduł sterowania ABS
14 Nieużywany
15 10 Klakson
16 10 IOD
Przekaźnik
A Klakson
B Pompa paliwowa
C Pompa ABS
D Sprzęgło sprężarki klimatyzacji
E Automatyczne wyłączanie
F Rozrusznik
G ABS
