Jeep Grand Cherokee WK2 (2014-2019) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Jeepa Grand Cherokee WK2 z lat: 2014, 2015, 2016, 2017, 2018, 2019. Jeep Grand Cherokee WK2 to druga generacja popularnego SUV-a, produkowana w latach 2014-2019. Ten model kontynuował sukces poprzednika, oferując jeszcze większą doskonałość pod względem stylistycznym, technologicznym i terenowym. Pod względem stylistycznym, […]

06/15/2023
Czas czytania: 5 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Jeepa Grand Cherokee WK2 z lat: 2014, 2015, 2016, 2017, 2018, 2019.

Jeep Grand Cherokee WK2 to druga generacja popularnego SUV-a, produkowana w latach 2014-2019. Ten model kontynuował sukces poprzednika, oferując jeszcze większą doskonałość pod względem stylistycznym, technologicznym i terenowym.

Pod względem stylistycznym, Grand Cherokee WK2 zyskał bardziej nowoczesne i agresywne linie nadwozia. Charakteryzował się wyrazistym grillem, dynamicznie ukształtowanymi reflektorami i muskularnymi nadkolami. Projektanci zadbali o szczegóły, aby nadać mu elegancji i sportowego charakteru.

Wnętrze Grand Cherokee WK2 oferowało przestronną kabinę z wysokiej jakości materiałami wykończeniowymi i bogatym wyposażeniem. Komfortowe siedzenia, regulowane elektrycznie, zapewniały wygodę zarówno dla kierowcy, jak i pasażerów. Wykorzystano również najnowsze technologie, takie jak systemy multimedialne z ekranem dotykowym, systemy bezpieczeństwa i asystentów kierowcy, które podnosiły komfort i funkcjonalność wnętrza.

Pod względem napędu, Grand Cherokee WK2 oferował różne opcje silnikowe, w tym benzynowe jednostki V6 i V8 oraz wysokoprężne jednostki V6. Silniki te zapewniały mocne osiągi i ekonomiczność w zależności od preferencji i potrzeb użytkownika. System napędu na cztery koła był dostępny we wszystkich wersjach, zapewniając doskonałe właściwości terenowe i przyczepność.

Grand Cherokee WK2 wyróżniał się także zaawansowanymi systemami kontroli trakcji, stabilizacji i terenowymi, które umożliwiały pewną jazdę zarówno na drogach asfaltowych, jak i w trudnym terenie. System Quadra-Lift pozwalał na regulację zawieszenia, dostosowując wysokość nadwozia w zależności od warunków jazdy.

Jeep Grand Cherokee WK2 oferował wiele opcji wyposażenia, które umożliwiały personalizację samochodu. Dostępne były różne wersje, w tym luksusowa wersja Summit, sportowa wersja SRT oraz terenowa wersja Trailhawk. Każda z tych wersji miała unikalne cechy i dodatki, które podkreślały charakter samochodu.

Podsumowując, Jeep Grand Cherokee WK2 (2014-2019) był udaną kontynuacją poprzednika, oferując jeszcze większą doskonałość w wielu aspektach. Zapewniał elegancki design, komfortowe wnętrze, silne osiągi, zaawansowane technologie i zdolności terenowe, które przyciągały zarówno miłośników luksusowych SUV-ów, jak i entuzjastów terenowej jazdy.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Jeep Patriot (2014-2016) - schematy bezpieczników i przekaźników

Schemat skrzynki bezpieczników w komorze silnika

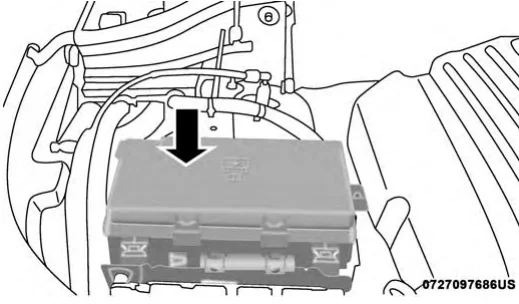

Power Distribution Center znajduje się w komorze silnika w pobliżu akumulatora.

Jeep Grand Cherokee WK2 (2014-2019) - schematy bezpieczników i przekaźników

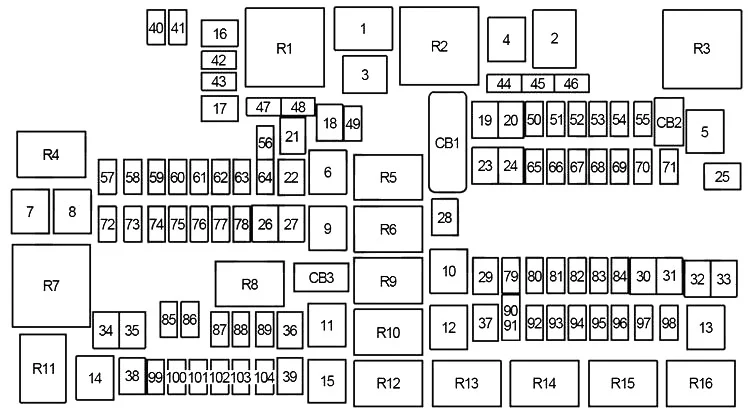

To centrum zawiera bezpieczniki kasetowe, mikrobezpieczniki, przekaźniki i wyłączniki. Opis każdego bezpiecznika i elementu może być wybity na wewnętrznej pokrywie. W przeciwnym razie numer wnęki każdego bezpiecznika jest wybity na wewnętrznej pokrywie, zgodnie z poniższą tabelą.

Jeep Grand Cherokee WK2 (2014-2019) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1  –
2  –
3 60 Wentylator chłodnicy
4  –
5 40 Kompresor do zawieszenia pneumatycznego
6 40 Układ ABS/elektroniczna kontrola stabilności (pompa)
7 30 2016-2019: Elektromagnes rozrusznika
40 2014-2015: Elektromagnes rozrusznika
8 40 Olej napędowy (2014-2015): Czujniki emisji
9 30 Olej napędowy: podgrzewacz paliwa, pompa próżniowa hamulca (2016-2019)
30 Benzyna (2016-2019): Pompa próżniowa hamulca
10 40 Moduł kontroli nadwozia (BCM) (oświetlenie zewnętrzne nr 2)
11 30 Hamulec elektryczny do holowania przyczepy
12 40 Moduł sterowania nadwozia (BCM) (zamki zasilania)
13 40 Przód silnika dmuchawy
14 40 Moduł kontroli nadwozia (BCM) (oświetlenie zewnętrzne nr 1)
15 40 2018-2019: Pompa chłodzenia silnika LTR (chłodnica niskotemperaturowa)
16  –
17 30 Spryskiwacz reflektorów
18  –
19 20 2016-2019: Elektromagnes zagłówka
20 30 Moduł drzwi pasażera
21  –
22 20 Moduł sterujący silnika
23 30 Moduł kontroli nadwozia (BCM) (światła wewnętrzne nr 1)
24 30 Moduł drzwi kierowcy
25 30 Wycieraczki przednie
26 30 Układ przeciwblokujący/moduł kontroli stabilności (zawory)
27  –
28 20 Światła cofania przyczepy holowniczej
29 20 Światła postojowe przyczepy holowniczej
30 30 Gniazdo holowania przyczepy, holowanie przyczepy (oddzielny hamulec elektryczny), holowanie przyczepy (BUX)
31  –
32 30 Moduł sterowania układem napędowym
33  –
34 30 Elektroniczny moduł różnicowy o ograniczonym poślizgu
35 30 Szyberdach, silnik osłony szyberdachu
36 30 Odmrażacz tylnej szyby
37 25 2015-2019: Silnik dmuchawy tylnej
30 2014: Silnik dmuchawy tylnej
38 30 Falownik 115 V AC
39 30 Podnoszona brama elektryczna
40 10 Światła do jazdy dziennej, poziomowanie reflektorów
41  –
42 20 Klakson
43  –
44 10 Złącze diagnostyczne
45 5 2018-2019: Bramka bezpieczeństwa cybernetycznego
46 10 2014-2015: Monitor ciśnienia w oponach
47  –
48  –
49 10 Zintegrowany stos centralny, kontrola klimatu
50 20 Moduł zawieszenia pneumatycznego, elektroniczne mechanizmy różnicowe o ograniczonym poślizgu
51 15 2015-2019: Moduł węzła zapłonu bezkluczykowego, moduł piasty częstotliwości radiowej, blokada kolumny kierownicy
10 2014: Moduł węzła zapłonu bezkluczykowego, moduł piasty częstotliwości radiowej, blokada kolumny kierownicy
52 5 2014-: Inteligentny czujnik akumulatora
53 20 Holowanie przyczepy – lewe światła skrętu/stopu
54  –
55  –
56 15 Olej napędowy: dodatkowa zawartość
57 20 2016-2019: Czujnik NOX
15 2014: Moduł sterowania transmisją
15 2014-2015: Reflektory HID lewy
58 15 2016-2019: Reflektory HID lewy
59 10 Olej napędowy: pompa czyszcząca
60 15 Moduł kontroli skrzyni biegów
61 10 Olej napędowy (2015-2019): Moduł sterowania skrzynią biegów, czujnik PM
62 10 Sprzęgło klimatyzacji
63 20 Benzyna: Cewki zapłonowe, siłownik zaworu krótkiego kanału
20 Olej napędowy: podgrzewacz mocznika
64 25 Wtryskiwacze paliwa, moduł sterujący układu napędowego (PCM)
65  –
66 10 Silnik szyberdachu, osłona szyberdachu, przełączniki szyby pasażera, czujnik deszczu, wewnętrzne lusterko wsteczne, port USB do ładowania, dedykowana komunikacja krótkiego zasięgu (DSRC), DTV
67 15 Moduł głośnomówiący CD/DVD/Bluetooth, moduł ekranu wideo oparcia lewego/prawego siedzenia, port UCI, port ładowania USB
68 20 Silnik tylnej wycieraczki
69 15 2015-2019: Kanał Spotlight
70 20 Silnik pompy paliwa
71 30 Wzmacniacz audio, ANCM
72 10 2016-2019: Moduł sterujący układu napędowego (PCM)
73 15 HID Reflektor prawy
74 20 2014-2015: Pompa próżniowa hamulca
75 10 2016-2019: Kontrola dwóch akumulatorów
76 10 Układ ABS/elektroniczna kontrola stabilności
77 10 Moduł sterowania układem napędowym, elektroniczny moduł różnicowy o ograniczonym poślizgu
78 10 Moduł sterujący silnika, elektryczne wspomaganie kierownicy
79  –
80 10 Uniwersalny mechanizm otwierania drzwi garażowych, kompas, moduł przeciwwłamaniowy
81 20 Światła skrętu/stopu przyczepy holowniczej w prawo
82 10 Moduł sterujący kolumny kierownicy, tempomat, DTV
83 10 Przełącznik drzwi paliwa
84 15 Bank przełączników, zestaw wskaźników
85 10 Moduł poduszki powietrznej
86 10 Moduł poduszki powietrznej
87 10 Moduł sterowania zawieszeniem pneumatycznym, moduł holowania przyczepy, moduł sterowania kolumny kierownicy
88 15 Klaster tablicy przyrządów, bramka bezpieczeństwa (SGW), zintegrowany moduł hamulca przyczepy (ITBM)
89  –
90 20 Gniazdo zasilania (tylne siedzenia)
91
92 10 Tylna lampa konsoli
93 20 Zapalniczka
94 10 Shifter, moduł skrzynki rozdzielczej
95 10 Kamera tylna, moduł wspomagania parkowania, lampa licencyjna, tylne czujniki martwego pola
96 10 Przełącznik ogrzewania tylnego siedzenia, ładowarka latarki
97 20 2015-2019: Tylne podgrzewane siedzenia, podgrzewana kierownica
25 2014: Tylne podgrzewane siedzenia, podgrzewana kierownica
98 20 2015-2019: Przednie podgrzewane fotele, wentylowane fotele
25 2014: Przednie podgrzewane fotele, wentylowane fotele
99 10 Klimatyzacja, moduł systemów wspomagania kierowcy, dedykowana komunikacja krótkiego zasięgu (DSRC), moduł adaptacyjnego tempomatu, HALF
100 10 Moduł kontroli aktywnego tłumienia
101 15 Lusterko elektrochromatyczne, inteligentne światła drogowe, czujnik temperatury w samochodzie, czujnik wilgotności
102  –
103 10 Ogrzewanie kabiny (Diesel), tylne HVAC
104 20 Gniazda zasilania (tablica przyrządów, konsola środkowa, bagażnik z tyłu)
Wyłącznik obwodu
CB1 25 Zasilanie okna, blokada drzwi zasilania
CB2 25 Fotel kierowcy, moduł fotela pamięci
CB3 25 Fotel pasażera
Przekaźnik
R1 Wentylator chłodnicy (niska prędkość)
R2 Wentylator chłodnicy (duża prędkość)
R3 Zawieszenie pneumatyczne
R4 Selektywna redukcja katalityczna (SCR)
R5 Automatyczne wyłączanie (moduł sterujący układu napędowego)
R6 Zapłon (uruchomienie/akcesoria nr 1)
R7 Rozrusznik
R8 Zapłon (Run/Start)
R9 Podgrzewacz paliwa (1)
Pompa powietrza (2)
R10 EBL
R11  –
R12 Zapłon (Uruchom/Tylko 2)
R13 Podgrzewacz ramy
R14 Zapłon (Run/Akcesoria 2)
R15 Zapłon (Uruchom/Tylko 1)
R16 Silnik dmuchawy
