W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Jeep Commander XK z lat: 2006, 2007, 2008, 2009, 2010.

Jeep Commander XK to samochód terenowy klasy mid-size, który został wprowadzony na rynek w 2005 roku jako siedmioosobowy SUV. Jest to model, który jest znany ze swojej imponującej prezencji, wydajności w terenie oraz przestronnego wnętrza, które zapewnia wysoki komfort podróżowania.

Z zewnątrz Jeep Commander XK prezentuje się masywnie i imponująco. Posiada charakterystyczny, kwadratowy kształt nadwozia, a także ikoniczną siedmiokątną atrapę chłodnicy z logo Jeep. Muskularne nadkola, duże kółka i wysokie prześwity nadwozia podkreślają jego zdolności terenowe i gotowość do pokonywania trudnych warunków drogowych.

Wnętrze Jeepa Commander XK oferuje przestronne i dobrze zaprojektowane miejsce dla kierowcy i pasażerów. Siedzenia są wygodne, a materiały i wykończenia są solidne i trwałe. Samochód może pomieścić do siedmiu osób w trzech rzędach siedzeń, co czyni go idealnym dla większych rodzin lub osób, które potrzebują dodatkowej przestrzeni na pasażerów.

Jeep Commander XK oferuje różne opcje napędowe, w zależności od preferencji i potrzeb użytkownika. Może być dostępny z napędem na przednie koła lub napędem na cztery koła, co pozwala na lepszą przyczepność i kontrolę w trudnych warunkach terenowych. Dodatkowo, samochód może być wyposażony w zaawansowane systemy terenowe, takie jak Jeep Quadra-Drive II, który zapewnia imponujące zdolności terenowe i stabilność na trudnym podłożu.

Jeep Commander XK jest również dobrze wyposażony pod względem technologicznym. Może oferować różne opcje, takie jak system multimedialny z dotykowym ekranem, system nawigacji, system audio premium oraz wiele innych udogodnień, które zapewniają wygodę i rozrywkę podczas podróży.

Pod względem wydajności i osiągów, Jeep Commander XK może być napędzany przez różne silniki benzynowe lub wysokoprężne. Silniki te oferują odpowiednią moc i moment obrotowy, aby poradzić sobie zarówno na drogach miejskich, jak i w trudnych warunkach terenowych.

Jeep Commander XK kładzie również nacisk na bezpieczeństwo. Jest wyposażony w szereg zaawansowanych funkcji i systemów, takich jak system kontroli stabilności, system monitorowania martwego pola, system monitorowania ciśnienia w oponach oraz liczne poduszki powietrzne, które zapewniają ochronę pasażerów.

Podsumowując, Jeep Commander XK to solidny i wszechstronny SUV, który oferuje imponujące możliwości terenowe, przestronne wnętrze, zaawansowane funkcje i systemy, a także wygodę i bezpieczeństwo. Jest to samochód, który doskonale sprawdzi się zarówno na co dzień, jak i podczas przygód na trudnym terenie.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Jeep Cherokee XJ (1984-1996) - schematy bezpieczników i przekaźników

Schemat skrzynki bezpieczników w przedziale pasażerskim

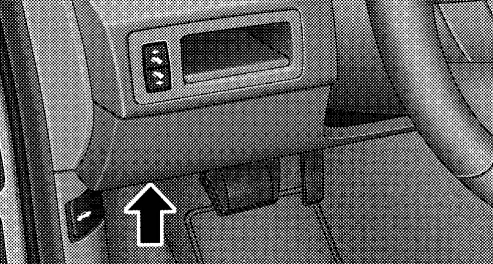

Wewnętrzna tablica bezpieczników znajduje się w dolnej tablicy przyrządów, po lewej stronie kolumny kierownicy.

Jeep Commander XK (2006-2010) - schematy bezpieczników i przekaźników

Jeep Commander XK (2006-2010) - schematy bezpieczników i przekaźników

Tył

Jeep Commander XK (2006-2010) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30 Wzmacniacz dźwięku
2 15 Moduł szyberdachu
3 10 Podgrzewane lusterko
4 20 Tylne gniazdo zasilania
5 10 Tylne HVAC
6 10 2006-2007: Moduł Klasyfikacji Osób
7 20 Przekaźnik zamka drzwi, przekaźnik odblokowywania drzwi kierowcy, przekaźnik odblokowywania drzwi pasażera
8 15 2006-2007: Blokada kolumny kierownicy
9 20 Gniazdo zasilania (konsola)
10 10 Przekaźnik odmgławiacza tylnej szyby, przekaźnik silnika dmuchawy, górny zespół przełączników, dolny zespół przełączników, sterowanie nagrzewnicą klimatyzacji, moduł sterowania napędem końcowym, moduł wspomagania parkowania, elektroniczny moduł górny, wewnętrzne lusterko wsteczne
11  –
12 10 Lampa grzecznościowa, lampa w schowku na rękawiczki, lampa ładunkowa, lampa toaletowa, lampa klamki drzwi, przełącznik lusterka, moduł lusterka pamięci
13 10 2008-2010: Automatyczne wycieraczki przedniej szyby (czujnik deszczu)
14 20 Gniazdo zasilania (tablica przyrządów)
15 10 System monitorowania ciśnienia w oponach, bezpiecznik (komora silnika nr 2): „30”
16 10 Klaster, moduł sterujący układu kierowniczego, złącze łącza danych
17 15 Przekaźnik szklany typu flip-up
18  –
19 10 2006-2007: Moduł Klasyfikacji Osób
20 10 Moduł zdalnego wprowadzania klucza Sentry (2005-2008), klaster, moduł sterujący kolumny kierownicy (2008-2010), holowanie przyczepy BUX (2008-2010)
21 15 2006-2007: Automatyczne wycieraczki przedniej szyby (czujnik deszczu)
22 15 Przekaźnik tylnej wycieraczki
23  –
24 10 Przekaźnik skrzyni biegów, przekaźnik sprzęgła sprężarki klimatyzatora, przekaźnik pompy paliwa, przełącznik lampy stopu (5,7 l), moduł sterujący układu napędowego, przedni moduł sterujący
25 10 Przekaźnik blokujący światło stopu, ABS, przełącznik wyboru skrzynki rozdzielczej, przekaźnik wilgotności przyczepy
Wyłącznik obwodu
CB1 20 Przekaźnik wycieraczek (wł./wył.) (przekaźnik wycieraczek (wysoko/niski))
CB2 20 Gniazdo zasilania , podgrzewany moduł siedzenia
CB3 20 Okno zasilania, zamek drzwi, przełącznik lusterka
Przekaźnik
R1  –
R2 Gniazdo zasilania
R3  –
R4 Odmgławiacz tylnej szyby
R5 Bieg/Akcesoria
R6 Run
R7 Opóźnienie uruchomienia/akcesoriów
R8 Blokada lampy stop
R9  –
R10  –
R11 Szkło Flip-Up
R12 Przenoszenie
R13 Zamek od drzwi
R14 Odblokowanie drzwi kierowcy
R15 Odblokowanie drzwi pasażera
R16 Tylna wycieraczka

Zintegrowany moduł zasilania

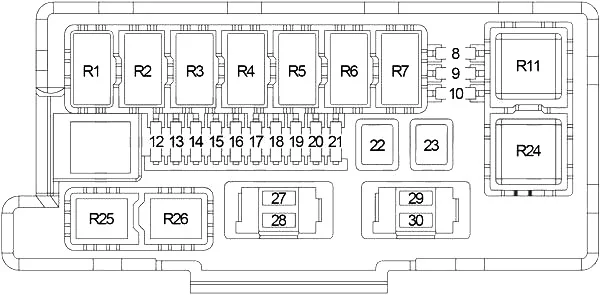

Jeep Commander XK (2006-2010) - schematy bezpieczników i przekaźników

Jeep Commander XK (2006-2010) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
8 10 Lewy reflektor, lewa lampa tylna, lampa rejestracyjna,
9 10 Złącze holownicze przyczepy
10 10 Prawy reflektor, prawa lampa tylna, klaster, górny zespół przełączników
12 20 Przedni moduł sterujący
13 20 Przedni moduł sterujący
14 20 Przekaźnik regulowanych pedałów
15 20 Przekaźnik przednich świateł przeciwmgielnych
16 20 Przekaźnik klaksonowy
17 20 Tylna wycieraczka
18 20 Przedni moduł sterujący
19 20 Przekaźnik holowania przyczepy (skręt w lewo)
20 20 Przedni moduł sterujący
21 20 Przekaźnik holowania przyczepy (skręt w prawo)
22 30 Moduł sterujący napędu końcowego
23 50 Przekaźnik wentylatora chłodnicy (wysoka prędkość), przekaźnik wentylatora chłodnicy (niska prędkość)
27 15 Przedni moduł sterujący, moduł zdalnego wprowadzania klucza strażniczego, elektroniczna konsola napowietrzna, odbiornik satelitarny
28 20 Radio
29 10 Moduł kontrolera urządzeń przytrzymujących pasażerów
30 10 Moduł kontrolera urządzeń przytrzymujących pasażerów
Przekaźnik
R1 Wycieraczka (wł./wył.)
R2 Wycieraczka (wysoka/niska)
R3 klakson
R4  –
R5 Holowanie przyczepy (skręt w lewo)
R6 Holowanie przyczepy (skręt w prawo)
R7 Lampa parkowa
R11 Wentylator chłodnicy (duża prędkość)
R24 Wentylator chłodnicy (niska prędkość)
R25 Przednia lampa przeciwmgielna
R26 Regulowane pedały



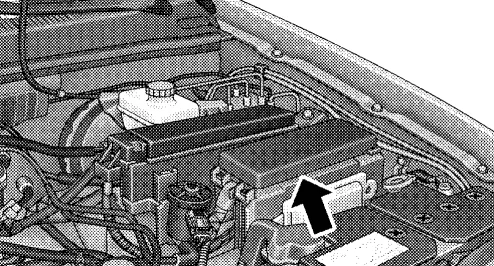

Skrzynka bezpieczników komory silnika nr 2

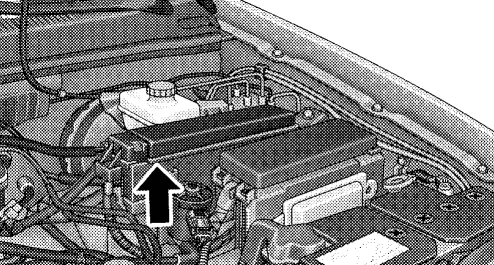

Centrum Dystrybucji Energii

Jeep Commander XK (2006-2010) - schematy bezpieczników i przekaźników

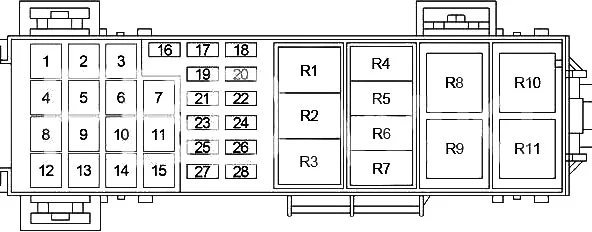

Schemat (2006-2007)

Jeep Commander XK (2006-2010) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 40 Przekaźnik silnika dmuchawy
2 30 Bezpiecznik (przedział pasażerski): „4”, „9”
3 30 Przekaźnik pracy, bezpiecznik (przedział pasażerski): „12”, „17”, „22”
4 30 ABS
5 50 Olej napędowy: PTC №1
6 50 Przekaźnik automatycznego wyłączania (moduł sterowania układem napędowym, bezpiecznik: „16”)
7 30 Dmuchawa tylna
8 40 Przekaźnik opóźnienia pracy/akcesoriów, bezpiecznik (przedział pasażerski): „2”, „7”, „8”, „CB2”
9  –
10 40 Przekaźnik rozrusznika, przekaźnik pracy/akcesoriów, bezpiecznik (przedział pasażerski): „CB1”
11 30 Przekaźnik gniazda zasilania, przyczepa holownicza
12 40 Przekaźnik odmgławiacza tylnej szyby
13 40 Przekaźnik pracy, przekaźnik pracy/akcesoriów, przekaźnik wycieraczki tylnej, przekaźnik blokady drzwi, przekaźnik odblokowania drzwi kierowcy, przekaźnik odblokowania drzwi pasażera, bezpiecznik (przedział pasażerski): „1”, „6”, „16”
14 50 Olej napędowy: PTC №2
15 50 Olej napędowy: PTC №3
16 25 Dioda Zenera, przedni moduł sterujący, cewki zapłonowe (3,7L, 4,7L, 5,7L), Kondensator zapłonowy (3,7L, 4,7L)
17  –
18 20 Przekaźnik sprzęgła sprężarki klimatyzacji, przekaźnik sterujący skrzyni biegów (4.7L, 5.7L)
19 20 Wyłącznik zapłonu (przekaźnik rozrusznika, moduł sterowania zespołem napędowym, bezpiecznik (przedział pasażerski): „19”, „20”, „24”, „25”)
20 20 Moduł sterujący układu napędowego
21 30 ABS
22  –
23 20 Moduł sterujący napędu końcowego
24 20 Przekaźnik pompy paliwa
25 20 Moduł sterujący napędu końcowego
26 15 Olej napędowy: moduł sterujący układu napędowego
27 15 Wyłącznik lampy stopu
28 25 Wtryskiwacze paliwa, moduł sterujący układu napędowego
Przekaźnik
R1  –
R2  –
R3 Olej napędowy: PTC (№1)
R4 Kontrola skrzyni biegów
R5 Rozrusznik
R6 Sprzęgło sprężarki klimatyzacji
R7 Pompa paliwowa
R8 Olej napędowy: PTC (№3)
R9 Olej napędowy: PTC (№2)
R10 Silnik dmuchawy
R11 Automatyczne wyłączenie

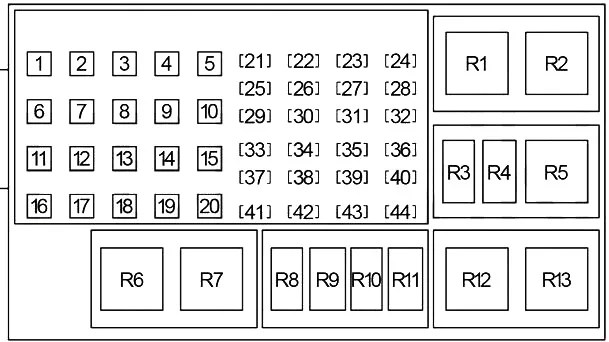

Schemat (2008-2010)

Jeep Commander XK (2006-2010) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 50 Olej napędowy: PTC (№1)
2 40 Reflektory HID
3 50 Olej napędowy: PTC (№2)
4 30 Gniazdka elektryczne
5 50 Olej napędowy: PTC (№3)
6 30 Zapalniczka do papierosów, akumulator do holowania przyczepy
7 40 Podnoszona brama elektryczna
8 40 Rozrusznik, zasilanie JB
9 20 Przednie okna elektryczne
10  –
11 40 Przekaźnik silnika dmuchawy
12 30 Tylna wycieraczka, zapłon R/O
13 40 Odszraniacz tylnej szyby, podgrzewane lusterko
14 30 Silnik dmuchawy tylnej
15  –
16 50 Przekaźnik automatycznego wyłączania
17 30 Pompa ABS
18 40 Opóźnienie akcesoriów, fotele elektryczne
19 40 JB Power
20 30 Silnik wycieraczki przedniej
21 20 Pompa paliwowa
22 20 Moduł sterowania skrzyni biegów (TCM), sprzęgło sprężarki klimatyzacji
23 25 Przetwornica mocy
24 20 Tylne podgrzewane siedzenia
25 20 Moduł sterujący napędu końcowego (FDCM)
26 15 Lampy stopu
27 20 Spryskiwacz reflektorów
28 30 Zawory ABS
29 20 Benzyna: Moduł sterowania układem napędowym (PCM)
30  –
31  –
32 15 Olej napędowy: moduł sterujący układu napędowego
33 20 E-Diff – moduł sterujący napędu końcowego (FDCM)
34  –
35 20 Moduł holowania przyczepy (tylko BUX)
36  –
37 20 Stacyjka
38 20 Lewy reflektor (HID)
39 20 Prawy reflektor (HID)
40 25 Kontroler nowej generacji (NGC), wtryskiwacze
41 20 Głośnik niskotonowy
42  –
43 25 Cewki, siłowniki
44  –
Przekaźnik
R1  –
R2 Olej napędowy: PTC (№3)
R3 Kontrola skrzyni biegów
R4 Spryskiwacz reflektorów
R5 Reflektory HID
R6 Olej napędowy: PTC (№1)
R7 Olej napędowy: PTC (№2)
R8 Zapłon (Run/Start)
R9 Sprzęgło sprężarki klimatyzacji
R10 Pompa paliwowa
R11 Rozrusznik
R12 Silnik dmuchawy
R13 Automatyczne wyłączenie
