W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Jaguara XJ (X351) z lat: 2016, 2017, 2018, 2019.
Jaguar XJ (oznaczany również jako X351) kontynuował swoją produkcję w latach 2016-2019 jako luksusowy sedan marki Jaguar Land Rover. To czwarta generacja modelu XJ i wprowadziła kilka ulepszeń i nowości w stosunku do poprzedniej generacji. Oto kilka kluczowych informacji na temat Jaguara XJ (X351) z lat 2016-2019:
- Design i Stylistyka: Jaguar XJ (X351) zachował swoją charakterystyczną i elegancką sylwetkę, choć wprowadzono pewne subtelne zmiany w designie, które nadawały mu bardziej nowoczesny wygląd. Smuklejsze reflektory LED, nowy grill i elegancko ukształtowane tylne światła dodawały samochodowi awangardowego charakteru.
- Silniki: XJ (X351) oferował różne jednostki napędowe, w tym mocne silniki benzynowe V6 i V8, które dostarczały imponujących osiągów. Istniały również wersje z silnikami wysokoprężnymi, co pozwalało na wybór zgodnie z preferencjami i potrzebami klienta.
- Wnętrze: Kabina pasażerska XJ była kontynuacją luksusowego wnętrza, które cechowało model XJ. Wykończenie wnętrza było wysokiej jakości, a ergonomiczne fotele i liczne opcje personalizacji zapewniały komfort i wygodę podróżującym.
- Technologia: Samochód był bogato wyposażony w zaawansowane systemy infotainment i nawigacji, które dostarczały rozrywki i komfortu. XJ oferował także zaawansowane systemy bezpieczeństwa, takie jak systemy unikania kolizji i asysty kierowcy, aby zapewnić maksymalne bezpieczeństwo.
- Dynamika Jazdy: Jaguar XJ (X351) kontynuował tradycję marki w zakresie doskonałych osiągów i prowadzenia. Zawieszenie i układ kierowniczy były dostosowane, aby zapewnić zarówno komfort na długich trasach, jak i pewność na zakrętach.
- Przestrzeń i Wygoda: Wnętrze samochodu nadal oferowało dużo miejsca dla pasażerów i komfortowe siedzenia. Bagażnik był wystarczająco duży, aby pomieścić bagaż na dłuższe podróże.
- Edycje Specjalne: W trakcie produkcji XJ (X351) wprowadzono różne edycje specjalne i warianty, które podkreślały ekskluzywność i prestiż tego modelu, takie jak model XJR.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

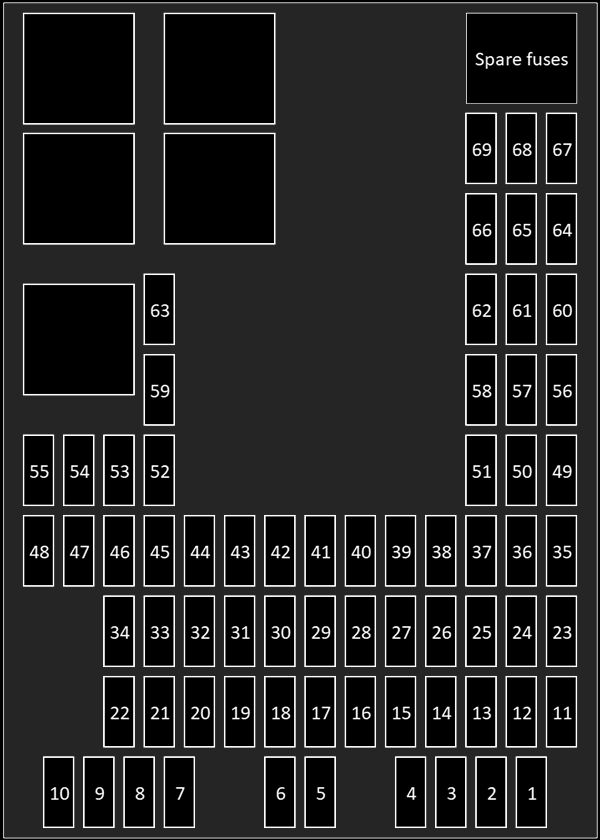

Skrzynka bezpieczników przedziału pasażerskiego
Dostęp do skrzynki bezpieczników można uzyskać przez klapkę za tylnym środkowym podłokietnikiem.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 5A | Odbiornik częstotliwości radiowej (RF). Czujniki alarmowe. System monitorowania ciśnienia w oponach (TPMS). |
| 2 | – | – |
| 3 | – | – |
| 4 | 5A | Moduł bramy magistrali danych. |
| 5 | 5A | Kontrola stabilności. |
| 6 | 5A | Skrzynka bezpieczników komory silnika. |
| 7 | 20A | Lewe tylne siedzenie klimatyczne. |
| 8 | 30A | Przednie siedzenie pasażera. |
| 9 | 5A | Elektryczny hamulec postojowy (EPB). |
| 10 | 5A | Zawieszenie pneumatyczne. |
| 11 | – | – |
| 12 | – | – |
| 13 | – | – |
| 14 | 5A | Przełącznik pedału hamulca. |
| 15 | 30A | Ogrzewana tylna szyba. |
| 16 | 5A | 2017-2019: Wspomaganie kierownicy. |
| 17 | 5A | Systemy pojazdów bezkluczykowych. |
| 18 | – | – |
| 19 | 5A | System zarządzania silnikiem. |
| 20 | 10 A | Podgrzewana kierownica. |
| 21 | 5A | Klimatyczne siedzenia. Kierownica. Tylny panel multimediów w konsoli środkowej. Czujniki alarmowe. Czujnik smogu. |
| 22 | 5A | Moduł sterujący skrzynią biegów. Tylny mechanizm różnicowy. Przełączniki konsoli środkowej. Wybierak biegów. |
| 23 | 5A | Poziomowanie reflektorów. |
| 24 | 5A | Przednie światła przeciwmgielne prawe. |
| 25 | 5A | Przednie światła przeciwmgielne lewe. |
| 26 | – | – |
| 27 | – | – |
| 28 | 20A | 2016: Podwójny moduł klimatyzacji na tylnych siedzeniach. 2017-2019: Prawe tylne siedzenie klimatyczne. |
| 29 | 20A | 2016: Podwójny moduł klimatyzacji przednich siedzeń. 2017-2019: Klimatyzowany fotel kierowcy. Podgrzewany fotel kierowcy. |
| 30 | 25A | Przełączniki drzwi przednich pasażera. |
| 31 | 5A | Czujnik deszczu. |
| 32 | 25A | Przełączniki drzwi kierowcy. |
| 33 | 20A | Klimatyzowany fotel pasażera z przodu. Podgrzewane siedzenie pasażera z przodu. |
| 34 | 10 A | Blokada klapki wlewu paliwa. |
| 35 | – | – |
| 36 | 5A | Sygnalizator akustyczny zasilany baterią. |
| 37 | 20A | Systemy pojazdów bezkluczykowych. |
| 38 | 15A | Spryskiwacz przedniej szyby. |
| 39 | 25A | Przełączniki drzwi tylnych lewych. |
| 40 | 5A | Szyba drzwi kierowcy. Przełącznik pamięci drzwi kierowcy. Zegar. Przełączniki konsoli środkowej. Tylny panel sterowania klimatyzacją. |
| 41 | 5A | 2016: Wzmacniacz mocy. |
| 42 | 30A | Siedzenie kierowcy. |
| 43 | – | – |
| 44 | 25A | Przełączniki drzwi tylnych prawych. |
| 45 | 20A | Przednie siedzenie pasażera. |
| 46 | 20A/30A | Siedzenie kierowcy. |
| 47 | – | – |
| 48 | 20A/30A | 2016: Moduł lewego tylnego siedzenia. 2017-2019: Fotel kierowcy. |
| 49 | 5A | Poziomowanie reflektorów prawych. |
| 50 | 5A | Poziomowanie reflektorów lewych. |
| 51 | 5A | Przełączniki na kierownicy. |
| 52 | 20A | Przednia zapalniczka do cygar. |
| 53 | 20A | Tylna zapalniczka do cygar. |
| 54 | – | – |
| 55 | 20A | Gniazda akcesoriów z tyłu. |
| 56 | 10 A | Dodatkowy system zabezpieczający (SRS). |
| 57 | 10 A | 2016: Schowek podręczny, lampa schowka podręcznego, przednie i tylne konsole dachowe, lampki w osłonach przeciwsłonecznych, lampki w toaletce. 2017-2019: Zarządzanie energią elektryczną. Jaguar Sense. |
| 58 | 20A/30A | 2016: Moduł tylnego siedzenia po prawej stronie. 2017-2019: Tylne siedzenia pasażera. |
| 59 | – | – |
| 60 | 5A | 2017-2019: Dynamiczna reakcja. Czujnik obecności. |
| 61 | 10 A | 2016: Zintegrowana antena, klaster, wentylator klastra. 2017-2019: Immobilizer silnika. Tablica przyrządów. |
| 62 | 10 A | Kontrola klimatu. |
| 63 | 20A | Przednie gniazdo akcesoriów. |
| 64 | 15A | Roleta przeciwsłoneczna tylna lewa strona. |
| 65 | – | – |
| 66 | 5A | Gniazdo diagnostyczne. |
| 67 | – | – |
| 68 | – | – |
| 69 | 15A | Roleta przeciwsłoneczna tylna prawa, prawa. |

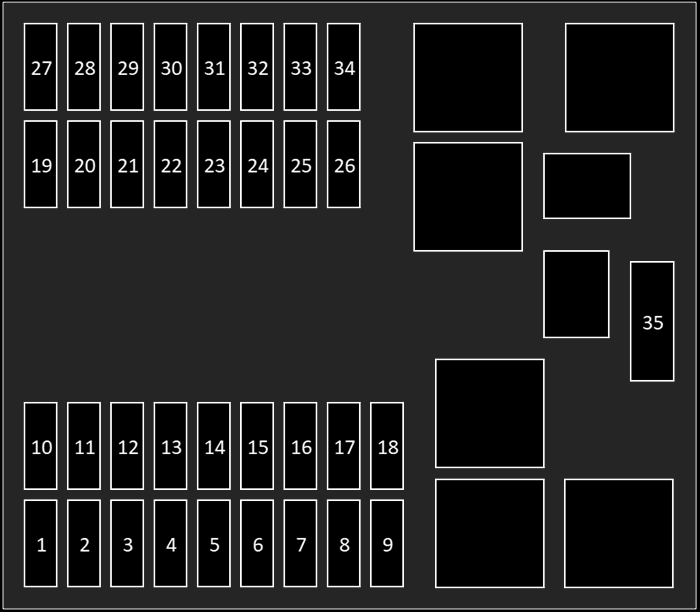

Skrzynka bezpieczników komory silnika
- Odkręć 4 śruby rzymskie i zdejmij pokrywę silnika, aby uzyskać dostęp do skrzynki bezpieczników.
- Zdejmij pokrywę skrzynki bezpieczników.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | – | – |
| 2 | 5A/10A | Czujniki sterujące silnikiem / Wentylatory chłodzące silnik i skrzynkę elektryczną. |
| 3 | 25A | Cewki zapłonowe. |
| 4 | 30A | Pompka spryskiwacza przedniej szyby. |
| 5 | 40A | Główne zasilanie elektryczne modułu. |
| 6 | 40A | Ogrzewanie przedniej szyby prawej. Podgrzewane wycieraczki. |
| 7 | 30A | Napęd na wszystkie koła (AWD). |
| 8 | 5A/10A | Czujnik tlenu / Aktywne mocowanie silnika. |
| 9 | 10 A | Wentylator chłodzenia silnika, zarządzanie silnikiem. |
| 10 | – | – |
| 11 | – | – |
| 12 | 10A/20A | Czujniki tlenu Bank A / Czujniki zarządzania silnikiem. |
| 13 | 20A | Czujniki tlenu Bank B. |
| 14 | 5A | Aktywny tempomat (ACC). |
| 15 | 20A | Czujniki tlenu. |
| 16 | – | – |
| 17 | – | – |
| 18 | 15A | Klakson. |
| 19 | 30A | Rozrusznik. |
| 20 | 40A | Układ zapobiegający blokowaniu kół podczas hamowania (ABS). |
| 21 | 25A | ABS. |
| 22 | 15A | Reflektory lewe. |
| 23 | 15A | Reflektory prawe. |
| 24 | – | – |
| 25 | 15A | Pompa wody intercoolera – EWP. |
| 26 | 40A | Silnik wycieraczek. |
| 27 | 5A | 2016: Monitoruj. 2017-2019: Rozrusznik. |
| 28 | 15A | Przenoszenie. |
| 29 | – | – |
| 30 | – | – |
| 31 | – | – |
| 32 | 40A | Ogrzewanie lewej szyby przedniej. |
| 33 | – | – |
| 34 | – | – |
| 35 | 80A | 2016: Wentylator chłodzący. |

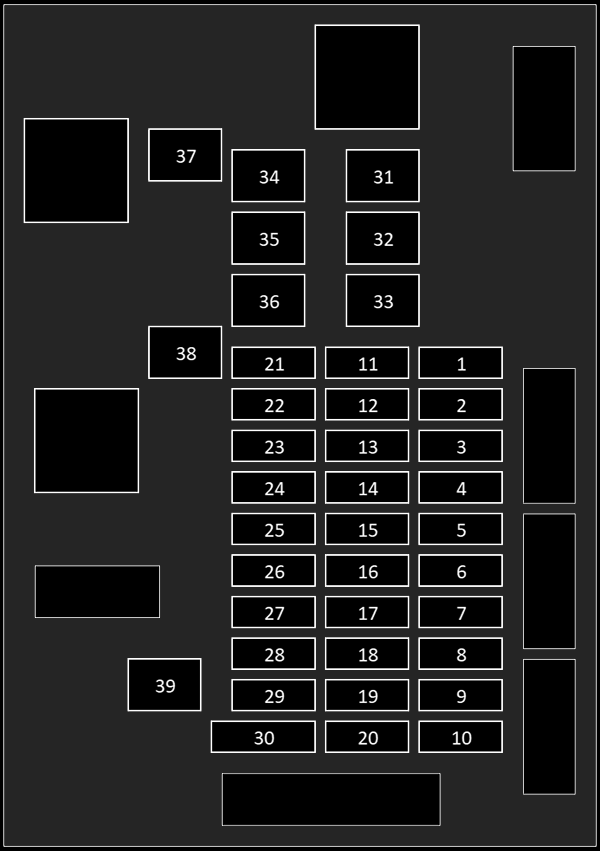

Skrzynki bezpieczników przedziału bagażowego
Skrzynka bezpieczników znajduje się za pokrywą po prawej stronie bagażnika.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 30A | Elektryczny hamulec postojowy (EPB). |
| 2 | – | – |
| 3 | – | – |
| 4 | – | – |
| 5 | – | – |
| 6 | 30A | Elektryczna pokrywa bagażnika. |
| 7 | – | – |
| 8 | 5A | Telematyka. |
| 9 | – | – |
| 10 | – | – |
| 11 | 20A | Podgrzewane siedzenie pasażera z przodu. Klimatyzowany fotel pasażera z przodu. |
| 12 | 10 A | Przełączniki przednich siedzeń. Masaż przedniego siedzenia. |
| 13 | 10 A | Przełączniki tylnych siedzeń. Masaż tylnych siedzeń. |
| 14 | 20A | Podgrzewany fotel kierowcy. Klimatyzowany fotel kierowcy. |
| 15 | – | – |
| 16 | 10 A | Systemy podwozia. |
| 17 | 10 A | Zawieszenie pneumatyczne. |
| 18 | 10 A | 2016: Wentylator głównego kontrolera Infotainment (IMC). 2017-2019: System rozrywki. |
| 19 | 30A | 2016: Pompa paliwa, moduł sterujący nadwozia. 2017-2019: Pompa paliwa. |
| 20 | – | – |
| 21 | 10 A | Tablica przyrządów / Wym |
| 22 | 10 A | Reflektory. Kamera. Asystent utrzymania pasa ruchu. Pomoc w parkowaniu, Lusterko wewnętrzne. |
| 23 | 5A | Aktywny tempomat (ACC). |
| 24 | 5A | Moduł bramy magistrali danych (GATEWAY). |
| 25 | 5A | Zawieszenie pneumatyczne. |
| 26 | 20A | Podgrzewane tylne prawe siedzenie. Prawe tylne siedzenie klimatyczne. |
| 27 | 20A | Podgrzewane tylne lewe siedzenie. Lewe tylne siedzenie klimatyczne. |
| 28 | – | – |
| 29 | – | – |
| 30 | 2A | Elektroniczny pobór opłat (VICS). |
| 31 | – | – |
| 32 | 30A | EPB. |
| 33 | 40A | Tylny mechanizm różnicowy. |
| 34 | 40A | Dmuchawa grzewcza i wentylacyjna. |
| 35 | 60A | Zarządzanie energią elektryczną. |
| 36 | 40A | Szyberdach. |
| 37 | 60A | Zawieszenie pneumatyczne. |
| 38 | 40A | Moduł sterujący nadwozia / wzmacniacz mocy. |
| 39 | – | – |

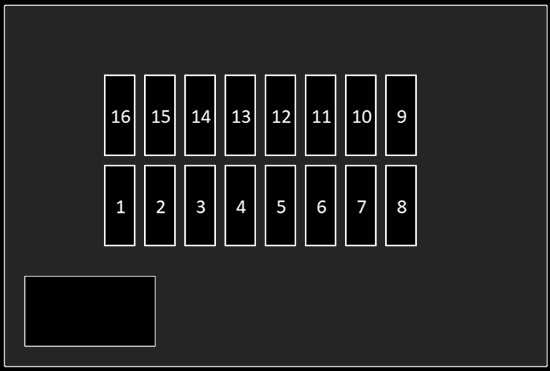

Skrzynka bezpieczników dodatkowej przestrzeni bagażowej
Aby uzyskać dostęp do skrzynki bezpieczników, podnieś wykładzinę podłogi bagażnika.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 15A | Ekran dotykowy. |
| 2 | 10 A | Zegar. Wzmacniacz systemu audio. Przenośny interfejs audio. |
| 3 | – | – |
| 4 | 10 A | 2016: Widok połączenia telefonu, nawigacja, telewizor. |
| 5 | 15A | System rozrywki. |
| 6 | 15A | System rozrywki. |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | – | – |
| 13 | – | – |
| 14 | – | – |
| 15 | 15A | Ogrzewanie i wentylacja. |
| 16 | – | – |
