W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Jaguara XJ (X351) z lat: 2011, 2012, 2013, 2014, 2015.
Jaguar XJ (oznaczany również jako X351) to luksusowy sedan produkowany przez brytyjską markę Jaguar Land Rover. Model X351 był czwartą generacją serii XJ i został wprowadzony na rynek w 2009 roku jako następca modelu X350. Oto kilka kluczowych informacji na temat Jaguara XJ (X351) z lat 2011-2015:
- Design i Stylistyka: Jaguar XJ (X351) charakteryzuje się nowoczesnym i awangardowym designem, który przyniósł świeże podejście do klasycznego modelu XJ. Model ten wprowadził bardziej strumieniową i smukłą sylwetkę, zachowując przy tym charakterystyczną linię dachu. Nowatorskie rozwiązania, takie jak smuklejsze reflektory przednie i tylne światła LED, nadają XJ futurystyczny wygląd.
- Silniki: XJ (X351) oferował różne opcje jednostek napędowych, w tym mocne silniki benzynowe V8 i wysokoprężne jednostki. Silniki te były dostępne w różnych mocach, zapewniając klientom szeroki wybór w zależności od ich preferencji i potrzeb.
- Wnętrze: Kabina pasażerska XJ była prawdziwym przykładem luksusu i wyrafinowania. Oferowała przestronne wnętrze, bogato wykończone wysokiej jakości materiałami, a także nowoczesne rozwiązania technologiczne. Ergonomiczne fotele i liczne opcje personalizacji dodawały wnętrzu prestiżu.
- Technologia: Samochód był wyposażony w zaawansowane systemy infotainment i nawigacji, które dostarczały komfort i rozrywkę podróżującym. Wysokiej jakości systemy audio, zaawansowane funkcje bezpieczeństwa i asysty kierowcy były również standardem w modelu XJ.
- Dynamika Jazdy: Mimo swojego luksusowego charakteru, Jaguar XJ (X351) zapewniał znakomite osiągi i precyzyjne prowadzenie. Zawieszenie i układ kierowniczy były dostosowane, aby zapewnić pewne prowadzenie i komfort na długich trasach.
- Przestrzeń i Wygoda: Zarówno przednie, jak i tylne siedzenia były wygodne i przestronne. XJ oferował też wystarczającą ilość przestrzeni bagażowej, aby pomieścić bagaż na dłuższe podróże.
- Edycje Specjalne: W trakcie produkcji XJ (X351) wprowadzono różne edycje specjalne i warianty, które podkreślały ekskluzywność i prestiż tego modelu, takie jak model XJR.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

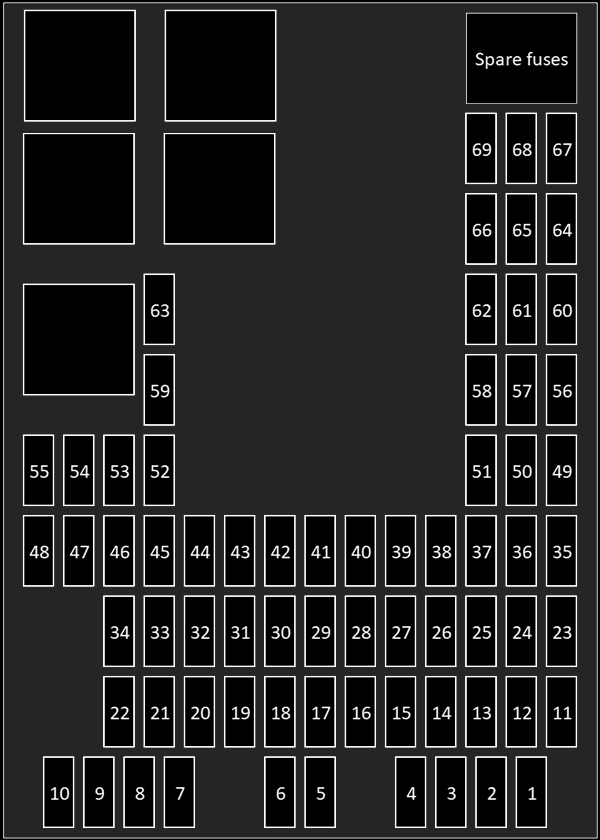

Skrzynka bezpieczników przedziału pasażerskiego
Skrzynka bezpieczników znajduje się za środkową częścią tylnego siedzenia.
| Numer | Ampery [A] | Opis |
|---|---|---|
| F1 | 5A | System RF-RX, IMS, TPM. |
| F2 | – | – |
| F3 | – | – |
| F4 | – | – |
| F5 | 5A | Moduł DSC, prędkość odchylenia, SAS. |
| F6 | 5A | AKC. |
| F7 | 20A | Tylna klimatyzacja. |
| F8 | 30A | Regulacja przedniego fotela pasażera. |
| F9 | 5A | EPB. |
| F10 | 5A | Zawieszenie pneumatyczne ECM. |
| F11 | – | – |
| F12 | – | – |
| F13 | – | – |
| F14 | 5A | Przełącznik pedału hamulca. |
| F15 | 30A | Ogrzewana tylna szyba. |
| F 16 | – | – |
| F17 | 5A | Zasilanie KVM. |
| F18 | 5A | Przekaźnik pompy paliwa. |
| F19 | 5A | ECM. |
| F20 | 10 A | Podgrzewana kierownica. |
| F21 | 5A | Czujnik klimatyzacji, przednia konsola górna, przedni podwójny moduł klimatyzacji i czujnik smogu. |
| F22 | 5A | TCM, E-Diff, selektor napędu Jaguar. |
| F23 | 5A | Poziomowanie reflektorów. |
| F24 | 5A | Zespoły lamp przednich i tylnych prawych. |
| F25 | 10 A | Zespoły lamp przednich i tylnych lewych. |
| F26 | – | – |
| F27 | – | – |
| F28 | 20A | Moduł podwójnej klimatyzacji na tylnych siedzeniach. |
| F29 | 20A | Moduł podwójnej klimatyzacji przednich siedzeń. |
| F30 | 25A | Moduł drzwi pasażera. |
| F31 | 5A | Czujnik deszczu/światła. |
| F32 | 25A | Moduł drzwi kierowcy. |
| F33 | 20A | Przedni podwójny moduł klimatyzacji. |
| F34 | 10 A | Blokada klapki wlewu paliwa. |
| F35 | – | – |
| F36 | 5A | Bateria zapasowa Sygnalizator akustyczny/czujnik przechyłu. |
| F37 | 20A | KVM. |
| F38 | 15A | Przekaźnik pompy spryskiwacza szyby przedniej. |
| F39 | 25A | Moduł tylnych drzwi lewych. |
| F40 | 5A | Okno kierowcy, zegar, ICP, tylny panel klimatyczny, pamięć drzwi pasażera. |
| F41 | 5A | Wzmacniacz. |
| F42 | 30A | Moduł siedzenia kierowcy. |
| F43 | – | – |
| F44 | 25A | Moduł tylnych drzwi prawych. |
| F45 | 30A | Pakiet przełączników przedniego siedzenia pasażera. |
| F46 | 30A | Moduł siedzenia kierowcy. |
| F47 | – | – |
| F48 | – | – |
| F49 | 5A | Silnik reflektora prawy. |
| F50 | 5A | Silnik reflektora lewego. |
| F51 | 5A | Przełączniki na kierownicy. |
| F52 | 20A | Przednia zapalniczka do cygar. |
| F53 | 20A | Tylna zapalniczka do cygar. |
| F54 | – | – |
| F55 | 20A | Tylne gniazdo akcesoriów. |
| F56 | 10 A | RCM/OCS. |
| F57 | 10 A | Schowek na rękawiczki, lampa schowka podręcznego, przednie i tylne konsole dachowe, lampki w osłonach przeciwsłonecznych, lampki w toaletce. |
| F58 | – | – |
| F59 | – | – |
| F60 | – | – |
| F61 | 10 A | IAU, klaster, wentylator klastra. |
| F62 | 10 A | Moduł klimatyzacji. |
| F63 | 20A | Przednie gniazdo akcesoriów. |
| F64 | 15A | IAM (jednostka główna). |
| F65 | – | – |
| F66 | 5A | Odbd2. |
| F67 | – | – |
| F68 | 10 A | DAB, TVM. |
| F69 | 15A | HDDF. |

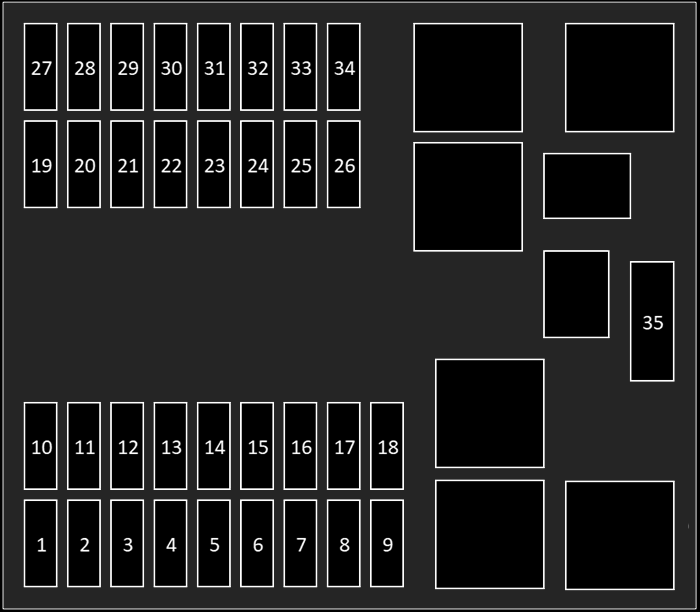

Skrzynka bezpieczników komory silnika
- Zdejmij pokrywę silnika.
- Zdejmij pokrywę skrzynki bezpieczników.
| Numer | Ampery [A] | Opis |
|---|---|---|
| F1 | – | – |
| F2 | 15A | Cewki zapłonowe (benzyna) lub ECM (Diesel) |
| F3 | 5A | CDCS ECU, EPB, EMS, ECM (benzyna) |
| F4 | 30A | Pompa myjąca zasilana. |
| F5 | – | – |
| F6 | 5A | Sprężarka sprzęgła klimatyzacji (Diesel) |
| F7 | 40A | Ogrzewanie przedniej szyby, prawe. |
| F8 | 10 A | GPC, UHEGO, MAFA (Diesel) |
| F9 | 5A | EBF, ECFC, EOTL, wentylator chłodzący silnik, wentylator chłodzący PCM (Diesel) |
| F10 | – | – |
| F11 | – | – |
| F12 | 5A | ESOV, CRV, EGR CBV, TSOV, MAFB (Diesel) |
| F13 | 5A | AEM, WIF (Diesel) |
| F14 | 5A | PCV, MEU, Sterowanie przekaźnikiem pompy paliwa (Diesel) |
| F15 | – | – |
| F 16 | – | – |
| F17 | 15A | TCM, ETS. |
| F18 | 20A | Główny EMS, dodatkowy sterownik EMS (benzyna). |
| F19 | 30A | Rozrusznik. |
| F20 | 40A | Pompa DSC. |
| F21 | 25A | Zawory poślizgowe ABS. |
| F22 | – | – |
| F23 | – | – |
| F24 | 15A | Pompa wody intercoolera (benzyna). |
| F25 | 15A | Klakson. |
| F26 | 40A | Silnik wycieraczek. |
| F27 | – | – |
| F28 | 15A | ECM, dioda VVT (benzyna). |
| F29 | 5A | Jakość oleju, MAFS, DHTL (benzyna). |
| F30 | 10 A | Silnik przepustnicy (benzyna). |
| F31 | 10 A | Wentylator chłodnicy, wentylator chłodzący ECM, zawór odpowietrzający, zawory CPS, IMTV (benzyna). |
| F32 | 40A | Ogrzewanie przedniej szyby. |
| F33 | 20A | Nagrzewnice UHEGO bank A (benzyna). |
| F34 | 20A | Nagrzewnice UHEGO bank B (benzyna). |
| F35 | 100A | Wentylator chłodzący silnik. |

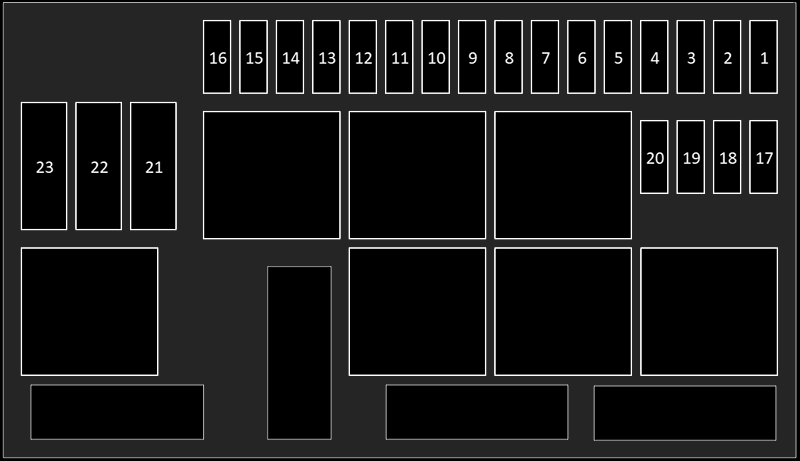

Skrzynka bezpieczników przedziału bagażowego
Skrzynka bezpieczników znajduje się za pokrywą po prawej stronie bagażnika.
| Numer | Ampery [A] | Opis |
|---|---|---|
| F1 | 40A | Moduł zwijania pasa bezpieczeństwa lewego. |
| F2 | 15A | Sterownik CVD, ACC. |
| F3 | 5A | PAM, monitor martwego pola po prawej stronie, lusterko wsteczne. |
| F4 | 10 A | Moduł sterujący podwozia. |
| F5 | 20A | Zawieszenie pneumatyczne. |
| F6 | 30A | Elektroniczny hamulec postojowy (EPB). |
| F7 | 40A | Moduł zwijacza prawego pasa bezpieczeństwa. |
| F8 | 30A | Pompa paliwowa. |
| F9 | 40A | Wzmacniacz. |
| F10 | – | – |
| F11 | – | – |
| F12 | – | – |
| F13 | 5A | Zawieszenie pneumatyczne. |
| F14 | 40A | Dmuchawa klimatyzacji. |
| F15 | 10 A | Pakiet przełączników siedzenia pasażera. |
| F 16 | – | – |
| F17 | 20A | Przednie siedzenia. |
| F18 | 20A | Moduł ogrzewania tylnego prawego siedzenia, roleta przeciwsłoneczna półki bagażowej. |
| F19 | 10 A | Pakiet przełączników fotela kierowcy. |
| F20 | 20A | Elektryczna pokrywa bagażnika. |
| F21 | 30A | Moduł dachu otwieranego. |
| F22 | 60A | Zawieszenie pneumatyczne. |
| F23 | 40A | Moduł E-diff. |
