W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Iveco Daily I z lat: 1978, 1979, 1980, 1981, 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990.

Iveco Daily I to pierwsza generacja modelu Daily, produkowana w latach 1978-1990. Samochód ten był oferowany w wielu wersjach nadwoziowych, m.in. jako furgon, pickup, platforma, minibus oraz podwozie z kabiną.

Pod względem mechanicznym, Iveco Daily I był napędzany silnikami Diesla o pojemności od 2,5 do 3,9 litra, oferującymi moc od 72 do 122 KM. Dostępna była także wersja z silnikiem benzynowym o pojemności 2,5 litra i mocy 106 KM.

Zobacz także:  Iveco Daily III (2000-2006) - schematy bezpieczników i przekaźników

Iveco Daily I cieszył się dużą popularnością wśród przedsiębiorców oraz użytkowników prywatnych, którzy poszukiwali uniwersalnego i praktycznego samochodu dostawczego.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Iveco Daily IV (2014-2023) - schematy bezpieczników i przekaźników

Skrzynka bezpiecznikowa

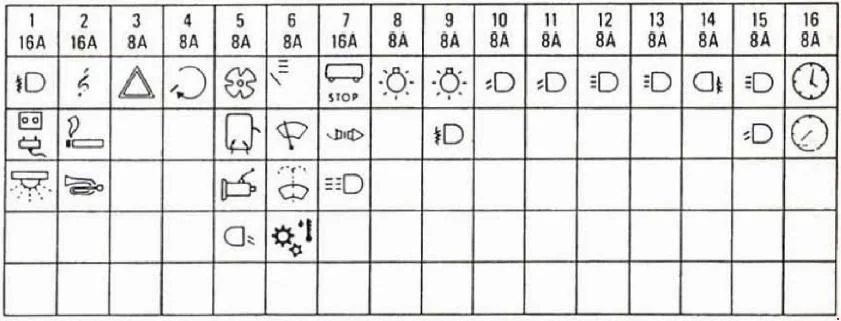

Iveco Daily I (1978-1990) - schematy bezpieczników i przekaźników

Numer
Ampery [A]
Opis
1 16 Lampa przeciwmgłowa, Oświetlenie wnętrza
2 16 Zapalniczka, radio, klakson
3 8 Lampa ostrzegawcza
4 8 Zatrzymanie silnika elektromagnetycznego
5 8 Lampa cofania, Podgrzewane lusterka, Podgrzewane szyby
6 8 Wycieraczka i spryskiwacz szyby przedniej, zestaw wskaźników, moduł wody w filtrze paliwa
7 16 Światła stopu, Lampka kierunkowskazu, Obrotomierz, Przełącznik świateł drogowych
8 8 Lampa boczna
9 8 Lampa boczna, Reflektor przeciwmgłowy, Oświetlenie wewnętrzne
10 8 Światła mijania (prawe)
11 8 Światła mijania (lewe)
12 8 Światła drogowe (lewe)
13 8 Światła drogowe (prawe)
14 8 Tylne światło przeciwmgłowe
15 8 Lampy halogenowe
16 8 Tachograf, Zegar

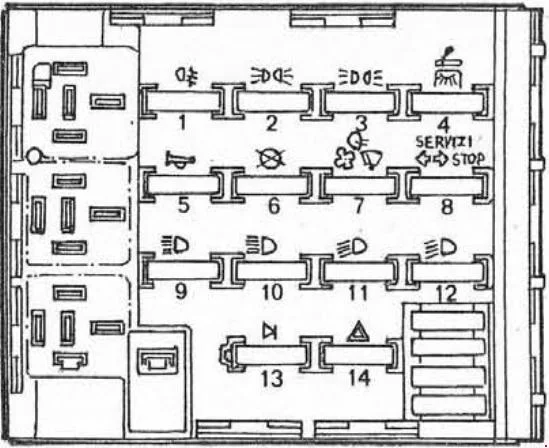

Iveco Daily I (1978-1990) - schematy bezpieczników i przekaźników

Numer
Ampery [A]
Opis
1 5 Tylne światło przeciwmgłowe
2 5 Lampa boczna, Oświetlenie tablicy rejestracyjnej, Lampa przeciwmgielna
3 5 Lampa boczna, oświetlenie tablicy rejestracyjnej, lampka kontrolna, zestaw wskaźników oświetlenia
4 10 Zapalniczka do cygar, radio, oświetlenie wnętrza
5 10 Klakson
6 5 Zatrzymanie silnika elektromagnetycznego
7 15 Odszraniacz szyby przedniej, Kabel światłowodowy, Lampa cofania, Wycieraczka szyby przedniej
8 10 Światła stop, Światła pozycyjne, Podgrzewane lusterka
9 5 Światła mijania (prawe)
10 5 Światła mijania (lewe)
11 5 Światła mijania (prawe)
12 5 Światła mijania (lewe)
13
14 10 Lampa ostrzegawcza
