W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Infiniti QX56, QX80 z lat: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.

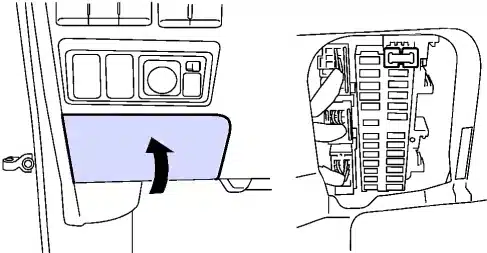

Blok bezpieczników znajduje się za pokrywą na desce rozdzielczej po stronie kierowcy.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 10 | Przełącznik kombinowany |
| 2 | 10 | Jednostka czujnika diagnostyki poduszek powietrznych, jednostka sterująca systemu klasyfikacji pasażerów |
| 3 | 10 | Przełącznik hamulca inteligentnego tempomatu (ICC), urządzenie automatycznej kontroli prędkości (ASCD) przełącznik hamulca, przełącznik świateł stopu, silnik celowania reflektorów, złącze łącza danych, czujnik kąta skrętu, miernik zespolony, podgrzewany przełącznik na kierownicy, niskie ciśnienie w oponach, ciśnienie Jednostka sterująca ostrzeżeniami, jednostka sterująca wspomagania kierownicy, bramka CAN, potrójny przełącznik (przełącznik APS), jednostka sterująca adaptacyjnego systemu oświetlenia przedniego (AFS), główny wyłącznik gniazdka AC 120 V, przekaźnik fotela sterowany klimatyzacją |
| 4 | 10 | Tylna kontrola klimatyzacji, jednostka sterująca monitora z widokiem dookoła, automatyczny wzmacniacz klimatyzacji, jonizator, jednostka sterująca AV, tylny przekaźnik klimatyzacji, czujnik wykrywania spalin/drzwi zewnętrznych, automatyczny moduł sterowania tylnymi drzwiami, automatyczne lusterko wewnętrzne zapobiegające oślepianiu , Jednostka sterująca sonarem (2014-2017), Moduł sterowania telematyką (TCU (2014-2017)) |
| 5 | 15 | Wzmacniacz BOSE |
| 6 | 10 | Złącze łącza danych, zegar, przełącznik odblokowujący zasilanie drugiego siedzenia, brzęczyk ostrzegawczy inteligentnego kluczyka, jednostka sterująca pasem bezpieczeństwa przed zderzeniem, czujnik deszczu świateł, automatyczne lusterko wewnętrzne zapobiegające oślepianiu, miernik kombinowany (2014-2017) |
| 7 | 10 | Przełącznik świateł stopu, moduł sterujący nadwozia (BCM), inteligentny tempomat (ICC) przekaźnik wstrzymania hamulca, hamulec elektryczny |
| 8 | 15 | Wzmacniacz BOSE |
| 9 | 10 | Jednostka sterująca monitora wokół widoku, automatyczny wzmacniacz klimatyzacji, automatyczny moduł sterowania tylnymi drzwiami, przełącznik pochylania LH/RH, przełącznik składania LH/RH, automatyczny brzęczyk ostrzegawczy tylnych drzwi |
| 10 | 10 | Przełącznik zapłonu z przyciskiem, przełącznik pamięci siedzenia, moduł kontroli nadwozia (BCM) |
| 11 | 10 | Licznik kombinowany (2010-2013), bramka CAN |
| 12 | 20 | Przekaźnik akcesoriów №2 |
| 13 | 10 | Przełącznik 4WD, tryb śniegu / tryb holowania / zespół przełącznika wyłączenia VDC |
| 14 | 15 | Drugi przełącznik podgrzewanego siedzenia |
| 15 | 15 | Przełącznik podgrzewanego siedzenia przedniego |
| 16 | 20 | Przekaźnik dmuchawy tylnej |
| 17 | – | – |
| 18 | 20 | 2010-2013: Gniazdo zasilania konsoli |
| 19 | 10 | Przełącznik zdalnego sterowania lusterkiem wstecznym (2010-2013), jednostka sterująca sonaru (2010-2013), jednostka sterująca monitorem otoczenia, automatyczny wzmacniacz klimatyzacji, przełącznik wielofunkcyjny, jednostka sterująca AV, przedni wyświetlacz, rozdzielacz wideo, główny przełącznik szyby (2014-2017), Wzmacniacz BOSE (2014-2017), Moduł sterowania telematyką (TCU (2014-2017)), Przełącznik telematyki (2014-2017) |
| 20 | 20 | Przednie gniazdo zasilania, gniazdo zasilania w przechowalni, przekaźnik akcesoriów nr 2 |
| 21 | 15 | Silnik dmuchawy przedniej |
| 22 | 15 | Silnik dmuchawy przedniej |
| R1 | Zapłon | |
| R2 | Zapłon №2 | |
| R3 | Akcesorium | |
| R4 | Dmuchacz | |

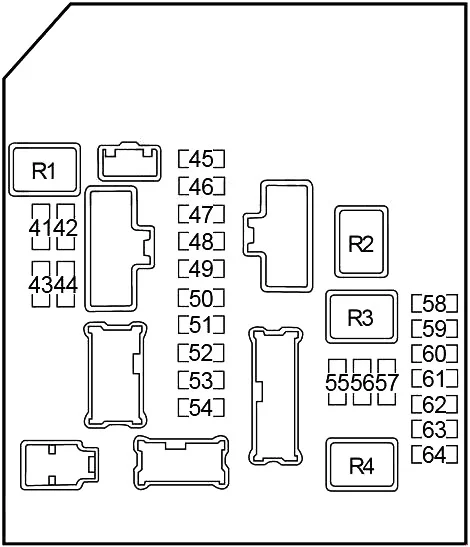

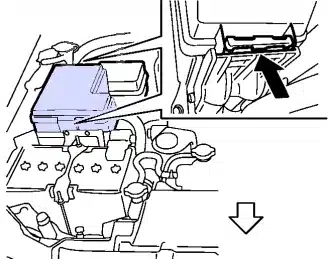

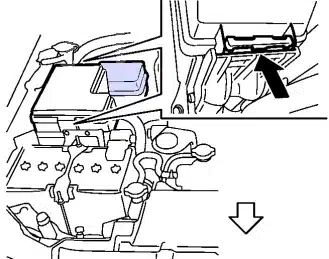

| Numer | Ampery [A] | Opis |
|---|---|---|
| 41 | 15 | Przekaźnik odmgławiacza tylnej szyby |
| 42 | 15 | Przekaźnik odmgławiacza tylnej szyby |
| 43 | 20 | Moduł sterujący silnika (ECM), wzmacniacz antenowy NATS, przekaźnik ECM (czujnik masowego przepływu powietrza, zawór elektromagnetyczny regulacji objętości przedmuchu pochłaniacza parownika, moduł sterujący zmiennych zdarzeń i podnoszenia zaworu (VVEL), elektromagnetyczny zawór sterujący rozrządem zaworu dolotowego, stosunek paliwa do powietrza (A /F) Czujnik, podgrzewany czujnik tlenu, zawór powrotny paliwa, zawór sterujący odpowietrznika pochłaniacza EVAP, przekaźnik wtryskiwacza (2014-2017)) |
| 44 | 10 | Przekaźnik blokady kierownicy |
| 45 | 30 | Przekaźnik wycieraczek przednich |
| 46 | 10 | Przekaźnik lampy tylnej przyczepy, tylna lampa zespolona LH, lampa tylna RH/LH, lampa tablicy rejestracyjnej |
| 47 | 10 | Lampa w schowku na rękawiczki, przełącznik fotela z klimatyzacją, sterowanie klimatyzacją z tyłu, jednostka sterująca monitora z widokiem dookoła, przełącznik podgrzewanej kierownicy, zespół przełącznika 4WD, selektor zmiany biegów A/T, przełącznik wielofunkcyjny, przełącznik podgrzewanego siedzenia przedniego < drugi przełącznik podgrzewanego siedzenia LH/ Prawa strona, zegar, drugie siedzenie, Przełącznik odblokowania zasilania LH/RH, hamulec elektryczny, główny wyłącznik prądu przemiennego 120 V, gniazdo zasilania konsoli (uchwyt na kubek), zespół przełącznika trybu śniegu / holowania / wyłączenia Vdc, przełącznik celowania reflektorów, przełącznik zdalnego sterowania lusterek zewnętrznych, przełącznik kombinowany (kabel spiralny) ), Przełącznik zagrożeń, Przełącznik resetowania i sterowania oświetleniem, Przełącznik komputera pokładowego, Automatyczny wyłącznik główny tylnych drzwi, Przełącznik potrójny, Przełącznik podwójny, Tylna lampa zespolona RH, Uchwyt przednich drzwi lampki nastroju, Uchwyt tylnych drzwi lampki nastroju, Lampka mapy, Przełącznik telematyki |
| 48 | – | – |
| 49 | 10 | Przekaźnik klimatyzacji |
| 50 | 15 | Przednia lampa przeciwmgielna |
| 51 | 10 | Prawy reflektor (światła drogowe) |
| 52 | 10 | Lewy reflektor (światła drogowe) |
| 53 | 15 | Lewy reflektor (światła mijania) |
| 54 | 15 | Prawy reflektor (światła mijania) |
| 55 | 10 | Przekaźnik lampy zapasowej, przekaźnik mocy przyczepy, moduł sterowania skrzyni biegów (TCM) |
| 56 | 10 | Jednostka sterująca transferem |
| 57 | 10 | ABS, przekaźnik lampy stopu, czujnik prędkości odchylania / boczny / zwalniania G |
| 58 | – | – |
| 59 | – | – |
| 60 | 15 | 2010-2013: Przekaźnik wtryskiwaczy |
| 61 | 15 | Cewki zapłonowe, skraplacz |
| 62 | 10 | Moduł sterujący silnika (ECM) |
| 63 | – | – |
| 64 | 20 | Przekaźnik silnika sterującego przepustnicą |
| R1 | Odmgławiacz tylnej szyby | |
| R2 | Zapłon №3 | |
| R3 | Zapłon №2 | |
| R4 | Zapłon | |
| Numer | Ampery [A] | Opis |
|---|---|---|
| 31 | 15 | Przekaźnik klaksonowy |
| 32 | 10 | Alternator |
| 33 | 10 | Siłownik pedału przyspieszenia |
| 34 | 10 | Jednostka sterująca transferem |
| 35 | 15 | Jednostka sterująca AV, przedni wyświetlacz, rozdzielacz wideo, wyświetlacz zagłówkowy LH/RH, moduł sterowania telematyką (TCU (2014-2017)) |
| 36 | 10 | Przekaźnik klaksonu bezpieczeństwa pojazdu |
| 37 | 10 | IPDM (przekaźnik zapłonu nr 2 (moduł kontroli poziomu powietrza), przekaźnik zapłonu nr 3 (brzęczyk ostrzegawczy, podwójny przełącznik (przełącznik systemów ostrzegawczych), inteligentny tempomat (ICC) przekaźnik zatrzymania hamulca, inteligentny czujnik tempomatu (ICC), siłownik pedału przyspieszenia , Jednostka sterująca zaawansowanych systemów wspomagania kierowcy (ADAS), radar boczny LH/RH, kamera pasa ruchu) |
| 38 | 10 | Moduł sterowania skrzynią biegów (TCM) |
| F | 40 | Hamulec elektryczny, bezpieczniki: „T”, „V”, „79”, „84”, „85”, „86” |
| G | 40 | Przekaźnik zapłonu nr 1 (Bezpieczniki: „1”, „2”, „3”, „4”, „16”), Bezpieczniki: „12”, „81”, „82”, „83”, „U” |
| H | 40 | IPDM |
| I | 30 | Przekaźnik sprężarki powietrza |
| J | 30 | Jednostka sterująca transferem |
| K | 50 | Moduł sterowania nadwozia (BCM), wyłącznik automatyczny (jednostka sterująca automatycznego pozycjonera napędu, jednostka sterująca fotela kierowcy , przełącznik podparcia lędźwiowego) |
| L | 30 | ABS |
| M | 50 | ABS |
| R1 | Klakson | |
| Numer | Ampery [A] | Opis |
|---|---|---|
| P | 50 | Przekaźnik zapłonu (Bezpieczniki: „71”, „72”, „73”, „74”) |
| O | 50 | Przekaźnik silnika siłownika zmiennego zdarzenia i podnoszenia (VVEL) |
| R | 50 | Bezpiecznik: „T”, „79” |
| Q | 50 | 2010-2013: Bezpieczniki: „S”, „75”, „76”, „77” |
| 50 | 2014-2017: Bezpieczniki: „S”, „75”, „76”, „77”, „87”, „88”, „89”, „90” | |
| 75 | 15 | Przekaźnik odladzacza wycieraczek |
| 76 | 10 | Podgrzewany przekaźnik kierownicy |
| 77 | 30 | Jednostka sterująca pasami bezpieczeństwa przed zderzeniem |
| S | 30 | Siedzenia w drugim rzędzie (przekaźnik odblokowujący zasilanie LH/RH, przekaźnik w górę 2 LH/RH, przekaźnik w dół 2 LH/RH) |
| 78 | – | – |
| 79 | 30 | Jednostka inwertera |
| 80 | 10 | Przekaźnik odmrażacza wycieraczek, lusterko zewnętrzne |
| T | 30 | Automatyczny moduł sterowania tylnymi drzwiami |
| Numer | Ampery [A] | Opis |
|---|---|---|
| 71 | 30 | Moduł sterujący silnika (ECM) |
| 72 | 10 | Elektrycznie sterowane sprzęgło wentylatora chłodzącego |
| 73 | 15 | Moduł sterujący pompy paliwa |
| 74 | 10 | ABS |
| 87 | 15 | 2014-2017: Przekaźnik wtryskiwaczy |
| 88 | 10 | 2014-2017: Przekaźnik świateł do jazdy dziennej |
| 89 | 10 | 2014-2017: Przekaźnik świateł do jazdy dziennej |
| 90 | 10 | 2014-2017: Przekaźnik świateł do jazdy dziennej |
| R1 | Zdalny rozruch silnika | |
| R2 | – | |
| R3 | 2010-2013: Klakson bezpieczeństwa pojazdu | |
| 2014-2017: Światła do jazdy dziennej | ||
| R4 | – | |
| R5 | – | |
| R6 | Lampa zapasowa | |
| R7 | Podgrzewana kierownica | |
| R8 | Inteligentny tempomat (ICC) Trzymanie hamulca | |
| R9 | Odmrażacz do wycieraczek | |
| R10 | Tylna klimatyzacja | |
| R11 | Światło stopu | |
| R12 | Kompresor powietrza | |
| R13 | Zapłon | |
| R14 | Zmienny zawór zdarzenia i silnika siłownika podnoszenia (VVEL) | |
| Numer | Ampery [A] | Opis |
|---|---|---|
| 81 | 15 | Przekaźnik fotela sterowany klimatyzacją |
| 82 | 15 | Przekaźnik fotela sterowany klimatyzacją |
| 83 | 30 | Jednostka sterująca pasami bezpieczeństwa przed zderzeniem |
| 84 | 15 | Przekaźnik lampki kierunkowskazów przyczepy (lewy), przekaźnik lampki kierunkowskazów przyczepy (prawy) |
| 85 | 10 | Przekaźnik lampy rezerwowej |
| 86 | 10 | Przekaźnik lampy tylnej przyczepy |
| U | 30 | Przekaźnik spryskiwaczy reflektorów |
| V | 30 | Przekaźnik mocy przyczepy |
| R1 | Fotel z klimatyzacją | |
| R2 | Lampka kierunkowskazów przyczepy (prawa) | |
| R3 | Spryskiwacz reflektorów | |
| R4 | Lampka kierunkowskazów przyczepy (lewa) | |
| R5 | Lampa tylna przyczepy | |
| R6 | Moc przyczepy | |
Główne bezpieczniki są umieszczone na akumulatorze.
| Numer | Ampery [A] | Opis |
|---|---|---|
| A | 140 | Alternator, Bezpieczniki: „C”, „D”, „E” |
| B | 80 | Bezpiecznik: „O”, „P”, „Q”, „R” |
| C | 100 | Przekaźnik zapłonu (przekaźnik górny wycieraczek przedniej, bezpieczniki: „55”, „56”, „57”, „60”, „61”, „62”), bezpieczniki: „41”, „42”, „43”, „ 44”, „64” |
| D | 80 | Przekaźnik akcesoriów (Bezpieczniki: „18”, „19”, „20”), Przekaźnik zapłonu nr 2 (Bezpieczniki: „13”, „14”, „15”), Przekaźnik dmuchawy (Bezpieczniki: „21”, „22” ), Bezpieczniki: „5”, „6”, „7”, „8”, „9”, „10”, „11” |
| E | 80 | Bezpiecznik: „31”, „32”, „33”, „34”, „35”, „36”, „37”, „38”, „F”, „G”, „H”, „I”, „J”, „K”, „L”, „M” |
| N | 60 | Przekaźnik górny reflektorów (bezpieczniki: „51”, „52”), przekaźnik niskiego poziomu reflektorów (bezpieczniki: „53”, „54”), przekaźnik świateł tylnych (bezpieczniki: „46”, „47”), przekaźnik świateł przeciwmgielnych przednich ( Bezpiecznik: „50”), Bezpiecznik: „45”, „49” |
