Infiniti G20 (1990-1996) – schematy bezpieczników i przekaźników
Rocznik 1990-1996
Zaktualizowano 16.01.2025
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Infiniti G20 z lat: 1990, 1991, 1992, 1993, 1994, 1995, 1996.
Sprawdzanie oraz wymiana bezpieczników Infiniti G20 (1990-1996)
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika w Infiniti G20 (1990-1996)!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

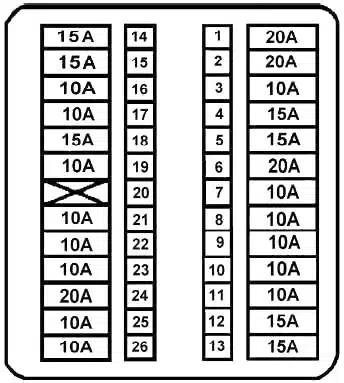

Schemat skrzynki bezpieczników w przedziale pasażerskim Infiniti G20 (1990-1996)
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 20 | Odmgławiacz tylnej szyby |
| 2 | 20 | Odmgławiacz tylnej szyby |
| 3 | 10 | do 1993 r.: Czas systemu blokady zmiany biegów, jednostka sterująca (tylko A/T) |
| od 1993.5: Otwieracz pokrywy bagażnika i wlewu paliwa, system zdalnego sterowania Multi | ||
| 4 | 15 | Silnik dmuchawy |
| 5 | 15 | Silnik dmuchawy |
| 6 | 20 | Spryskiwacz do szyb |
| 7 | 10 | Elektroniczny komputerowy system sterowania (ECCS), przekaźnik kontrolny żarówek, system ostrzegania przed kradzieżą, system wentylatora chłodnicy, system rozruchowy (1993.5-1995), system kontroli A/T (1993.5-1995), ASCD (1993-5-1995) |
| 8 | 15 | do 1993 roku: Pompa paliwa |
| 10 | od 1993.5: System poduszek powietrznych | |
| 9 | 10 | Dźwięk, podświetlenie zegara |
| 10 | 10 | Klimatyzator, jednostka kontroli czasu, system ostrzegania przed kradzieżą |
| 11 | 10 | Lusterko drzwiowe |
| 12 | 15 | Zapalniczka |
| 13 | 15 | Przednie światło przeciwmgielne |
| 14 | 15 | od 1993.5: Audio |
| 15 | 15 | od 1993.5: Pompa paliwa |
| 16 | 10 | System rozruchowy, elektroniczny komputerowy system sterujący (ECCS), przekaźnik blokady sprzęgła (tylko M/T), jednostka światła dziennego (tylko Kanada), system ostrzegania przed kradzieżą (1993.5-1995) |
| 17 | 10 | Światła awaryjne, system zdalnego sterowania (1993.5-1995) |
| 18 | 10 | Klakson, system ostrzegania przed kradzieżą, ASCD (1993.5-1995) |
| 19 | 10 | Tylne światła, światła obrysowe, oświetlenie tablicy rejestracyjnej, światła obrysowe boczne, światła iluminacyjne, zegar, dzwonek ostrzegawczy |
| 20 | – | – |
| 21 | 10 | do 1993 r.: Licznik kombinowany, system blokady zmiany biegów, złącze kontrolne, przekaźnik odmgławiacza tylnej szyby, zegar anteny mocy, przekaźnik dmuchawy, światło cofania |
| od 1993.5: Licznik kombinowany, system blokady zmiany biegów (A/T), przekaźnik dmuchawy, złącze łącza danych (złącze kontrolne), światło cofania, przekaźnik odmgławiacza tylnej szyby, jednostka światła dziennego (Kanada), system sterowania A/T, Zegar anteny zasilania, przekaźnik pasa bezpieczeństwa, przekaźnik podgrzewanego lusterka | ||
| 22 | 10 | Sygnał włączania |
| 23 | 10 | Elektroniczny komputerowy system sterowania (ECCS) |
| 24 | 20 | do 1993 r.: Światła stopu |
| od 1993.5: światła stopu, ASCD, system blokady zmiany biegów, system ABS | ||
| 25 | 10 | Oświetlenie wewnętrzne, reflektory, oświetlenie bagażnika, jednostka kontroli czasu, system ostrzegania przed kradzieżą, timer anteny mocy, dwupunktowy, zmotoryzowany automatyczny system pasów bezpieczeństwa (1990-1993) |
| 26 | 10 | Układ przeciwblokujący, jednostka kontroli czasu, dwupunktowy, zmotoryzowany automatyczny system pasów bezpieczeństwa, automatyczne urządzenie kontroli prędkości (ASCD), jednostka światła dziennego (tylko Kanada) |

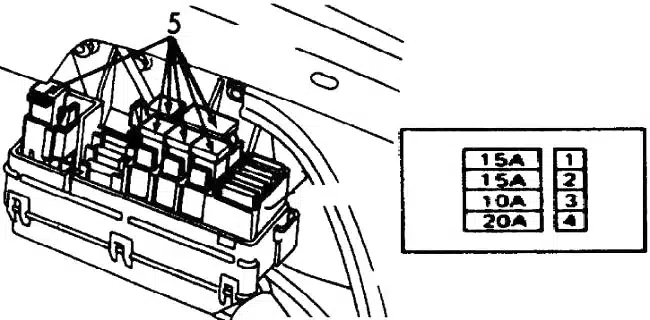

Schemat skrzynki bezpieczników w komorze silnika Infiniti G20 (1990-1996)
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 15 | Reflektory |
| 2 | 15 | Jednostka światła dziennego (tylko Kanada) |
| 3 | 10 | Elektroniczny komputerowy system sterowania (ECCS) |
| 4 | 20 | System zapobiegania blokady kół |
| 5 | 30 | Przełącznik zapłonu (łącze topikowe) |
| 6 | 30 | Główna wiązka (łącze topliwe) |
| 7 | 25 | ECCS (łącze topliwe) |
| 8 | 75 | Alternator (łącze topikowe) |
| 9 | 30 | Układ wentylatora chłodnicy (łącze topikowe) |
| Układ wentylatora chłodnicy (modele przekaźnika-3 A/T) | ||
| 10 | 30 | Skrzynka przekaźników systemu ABS, jednostka sterująca ABS (łącze topikowe) |
Przekaźniki komory silnika (prawy błotnik) Infiniti G20 (1990-1996)

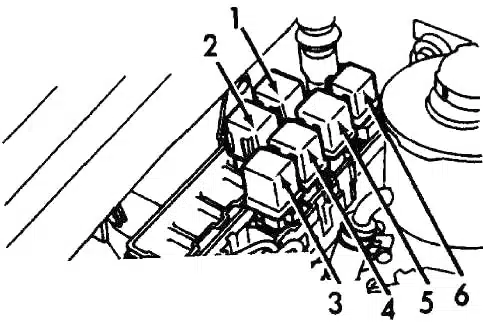

Modele A/T (1990-1993)
| Numer | Opis |
|---|---|
| 1 | Przekaźnik ostrzegający o kradzieży – 1 |
| 2 | Automatyczne urządzenie kontroli prędkości (ASCD) |
| 3 | Przekaźnik klimatyzatora |
| 4 | Przekaźnik ostrzegający o kradzieży – 2 |
| 5 | Przekaźnik przedniego światła przeciwmgielnego |
| 6 | Przekaźnik klaksonowy |

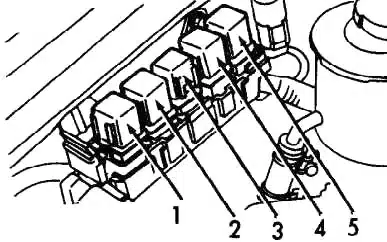

Modele M/T (1990-1993)
| Numer | Opis |
|---|---|
| 1 | Przekaźnik klimatyzatora |
| 2 | Przekaźnik podtrzymania urządzenia automatycznej kontroli prędkości (ASCD) |
| 3 | Przekaźnik klaksonowy |
| 4 | Przekaźnik ostrzegający o kradzieży – 1 |
| 5 | Przekaźnik ostrzegający o kradzieży – 2 |

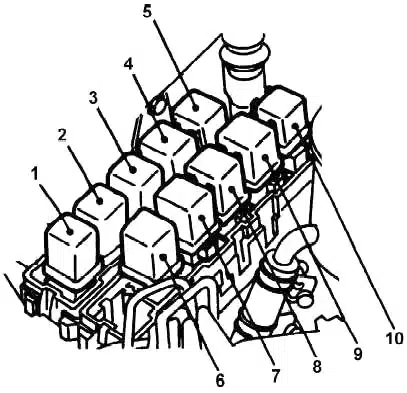

1993,5-1995
| Numer | Opis |
|---|---|
| 1 | Przekaźnik uruchomienia chłodnicy – 3 |
| 2 | Przekaźnik klaksonowy – 2 |
| 3 | Przekaźnik wentylatora chłodnicy |
| 4 | Przekaźnik podtrzymania urządzenia automatycznej kontroli prędkości (ASCD) |
| 5 | Przekaźnik podtrzymania urządzenia automatycznej kontroli prędkości (ASCD) |
| 6 | Przekaźnik klimatyzatora |
| 7 | Przekaźnik światła dziennego (Kanada) |
| 8 | Podgrzewany przekaźnik lustrzany |
| 9 | Przekaźnik ostrzegający o kradzieży – 1 |
| 10 | Przekaźnik klaksonowy |
Przekaźniki komory silnika (przez akumulator) Infiniti G20 (1990-1996)
| Numer | Opis |
|---|---|
| 1 | do 1993 r: Przekaźnik pompy paliwa |
| od 1993.5: Przekaźnik wycieraczek przednich | |
| 2 | 1991: Przedni przekaźnik świateł przeciwmgielnych (modele M/T) |
| 1992-1995: Przekaźnik ECCS | |
| 3 | 1991-1993: Przekaźnik wentylatora chłodnicy – 2 (modele A/T) |
| 1992-1993: Przedni przekaźnik świateł przeciwmgielnych (modele M/T) | |
| od 1993.5: Przekaźnik ostrzegający przed kradzieżą – 2 | |
| 4 | do 1993 roku: Przekaźnik wentylatora chłodnicy – 1 |
| od 1993.5: Przekaźnik pompy paliwa | |
| 5 | Przekaźnik blokady sprzęgła (modele US M/T) |
| Przekaźnik inhibitora (modele A/T) | |
| 6 | do 1993 r: Przekaźnik wycieraczek przednich |
| od 1993,5: Przekaźnik wentylatora chłodnicy – 2 |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
