W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Infiniti Q45 z lat: 1997, 1998, 1999, 2000, 2001.

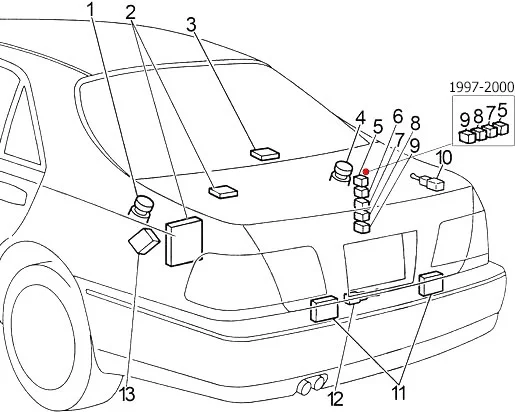

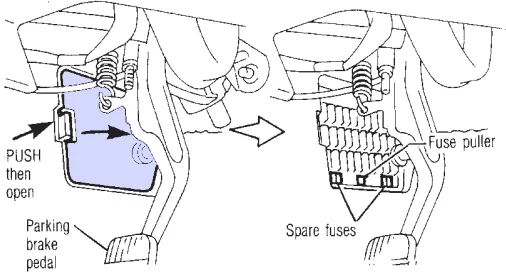

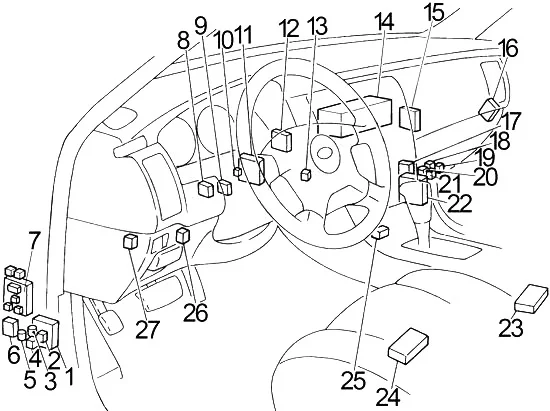

Blok bezpieczników znajduje się w dolnej części po stronie kierowcy za panelem nożnym.

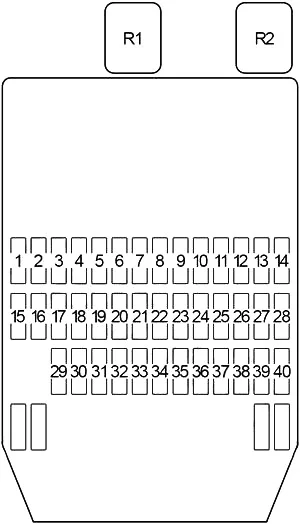

| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 15 | Silnik dmuchawy |
| 2 | 10 | Złącze łącza danych, zawór sterujący odsysaniem pochłaniacza EVAP, zawór elektromagnetyczny sterujący odsysaniem pochłaniacza EVAP, zawór obejściowy zaworu odcinania podciśnienia, funkcja EGR, zawór elektromagnetyczny EGRC, zawór elektromagnetyczny przełącznika MAP/BARO, zawór sterujący odpowietrzania pochłaniacza EVAP, wentylator chłodzący, ciśnienie oleju wspomagania kierownicy Przełącznik, zawór elektromagnetyczny sterujący rozrządem zaworu dolotowego |
| 3 | 7,5 | Podgrzewany czujnik tlenu |
| 4 | 7,5 | Licznik kombinowany |
| 5 | – | – |
| 6 | 7,5 | Klimatyzator |
| 7 | 7,5 | Odbiornik (telefon), słuchawka |
| 8 | 10 | Jednostka audio, automatyczna zmieniarka CD, timer i silnik anteny zasilającej, wyświetlacz i jednostka sterująca Navi |
| 9 | 7,5 | Przekaźnik odmgławiacza lusterek zewnętrznych, przełącznik zdalnego sterowania lusterek zewnętrznych |
| 10 | 7,5 | Tylna osłona przeciwsłoneczna |
| 11 | 20 | Przekaźnik wycieraczki przedniej, silnik wycieraczki przedniej, moduł sterujący nadwozia (BCM), przełącznik wycieraczki przedniej, silnik spryskiwacza przedniego |
| 12 | 10 | Sygnał ostrzegawczy, automatyczna zmieniarka CD, przełącznik sterowania odbiornikiem na kierownicy, odbiornik (telefon) |
| 13 | 10 | Przełącznik zagrożeń (zespolony migacz), wielofunkcyjny przekaźnik zdalnego sterowania, kierunkowskaz, moduł sterowania nadwozia (zagrożenie), przełącznik kombinowany (kierunkowskaz) |
| 14 | 7,5 | Moduł sterowania nadwozia (BCM) (reflektor, okno zasilania, blokada drzwi elektrycznych, gong ostrzegawczy, sterowanie oświetleniem wnętrza, odmgławiacz tylnej szyby, szyberdach), przekaźnik lamp bezpieczeństwa pojazdu, przekaźnik klaksonu bezpieczeństwa pojazdu, automatyczny pozycjoner jazdy, przełącznik pamięci siedzenia) |
| 15 | 15 | Silnik dmuchawy |
| 16 | 7,5 | Podgrzewany czujnik tlenu |
| 17 | 10 | Czujnik diagnostyczny poduszki powietrznej |
| 18 | 10 | Przełącznik pozycji postojowej/neutralnej (lampa cofania, miernik kombinowany, przekaźnik lampy tylnej), przełącznik pozycji postojowej/neutralnej, wyświetlacz i jednostka sterująca Navi |
| 19 | 7,5 | Przełącznik zagrożeń (jednostka błyskowa kombinowana) |
| 20 | 7,5 | Jednostka sterująca światłem dziennym |
| 21 | 10 | Podgrzewane siedzenie |
| 22 | 7,5 | Przełącznik sterowania oświetleniem, lampa w schowku na rękawiczki, oświetlenie: (miernik kombinowany, przełącznik TCS, przełącznik wyboru zawieszenia aktywnego tłumika, moduł audio, przełącznik sterowania czasem oświetlenia, przednia/tylna zapalniczka, popielniczka, przełącznik celu reflektorów, urządzenie A/T, okno zasilania Wyłącznik główny, automatyczne lusterko wewnętrzne zapobiegające oślepianiu, przełącznik IVCS, jednostka sterująca drzwiami kierowcy, jednostka sterująca drzwiami pasażera, zegar, jednostka sterująca klimatyzacji, przełącznik zagrożeń, przełącznik telefoniczny, przełącznik tylnej osłony przeciwsłonecznej) |
| 23 | 7,5 | Moduł sterowania nadwozia (BCM) (reflektor, wycieraczka, sterowanie oświetleniem wnętrza, system zdalnego sterowania, automatyczny pozycjoner jazdy) |
| 24 | 15 | Przednia zapalniczka, przednie gniazdo zasilania |
| 25 | – | – |
| 26 | 20 | Siłownik otwierania pokrywy bagażnika, przekaźnik i siłownik otwierania pokrywy paliwa, przełącznik otwierania pokrywy bagażnika i pokrywy paliwa, system zdalnego sterowania |
| 27 | 10 | Lampa wewnętrzna, lampa mapy, lampa konsoli, lampa pomieszczenia bagażnika, lampa lusterka kosmetycznego, jednostka sterująca zamknięciem bagażnika, moduł sterowania nadwozia (BCM), oświetlenie otworu kluczyka zapłonu, lampa na nogi, tylna lampa osobista, przednia/tylna lampa schodowa, Homelink Nadajnik, przełącznik systemu komunikacji pojazdu (IVCS) |
| 28 | 10 | Licznik kombinowany, przełącznik kluczykowy, moduł sterowania nadwozia (BCM), blokada drzwi zasilania, gong ostrzegawczy, zegar, wyłącznik czasowy i silnik anteny zasilającej, jednostka sterująca zamknięciem bagażnika, przekaźnik szyberdachu, system zdalnego sterowania, sterowanie oświetleniem wewnętrznym, wskaźnik bezpieczeństwa, automatyczny Pozycjoner napędu, przełącznik blokady (zmiana biegów) |
| 29 | 15 | Wtryskiwacze, moduł sterujący silnika (ECM), moduł sterujący pompy paliwa (FPCM) |
| 30 | 10 | Aktywne zawieszenie, ABS/TCS, jednostka sterująca wspomagania kierownicy |
| 31 | 7,5 | ABS/TCS |
| 32 | 7,5 | Moduł sterowania nadwozia (BCM) (reflektor, okno zasilania, sterowanie oświetleniem wewnętrznym, gong ostrzegawczy, szyberdach, system komunikacji pojazdu (IVCS), automatyczny pozycjoner jazdy), przekaźnik odmgławiacza tylnej szyby, automatyczne lusterko wewnętrzne zapobiegające oślepianiu, urządzenie automatycznej kontroli prędkości ( ASCD) Jednostka podtrzymująca, przełącznik sterowania ASCD, immobilizer Nissan Anti Theft System (NATS), wyświetlacz i jednostka sterująca Navi |
| 33 | 15 | 1997-2000: Przekaźnik pompy paliwa, moduł sterujący pompy paliwa (FPCM) |
| 34 | 7,5 | Rozrusznik, moduł sterujący nadwozia (BCM), jednostka sterująca światłami dziennymi, system komunikacji pojazdu (IVCS), automatyczny pozycjoner napędu |
| 35 | – | – |
| 36 | 20 | Tylne gniazdo zasilania (lewe/prawe) |
| 37 | 15 | Przełącznik światła stopu, czujnik światła stopu i światła tylnego, jednostka sterująca automatycznego urządzenia kontroli prędkości (ASCD), aktywne zawieszenie, ABS/TCS |
| 38 | 15 | Przekaźnik odmgławiacza tylnej szyby, przekaźnik odmgławiacza lusterka drzwiowego |
| 39 | 15 | Przekaźnik odmgławiacza tylnej szyby, automatyczny wzmacniacz klimatyzacji |
| 40 | 15 | Przekaźnik świateł przeciwmgielnych |
| R1 | 1999-2001: Szyberdach | |
| R2 | 1999-2001: Lampa bezpieczeństwa pojazdu | |
| 1997-1998: Szyberdach | ||
| R1 | Akcesorium | |
| R2 | Zapłon | |
| R3 | Dmuchacz | |

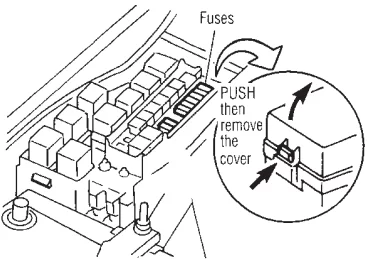

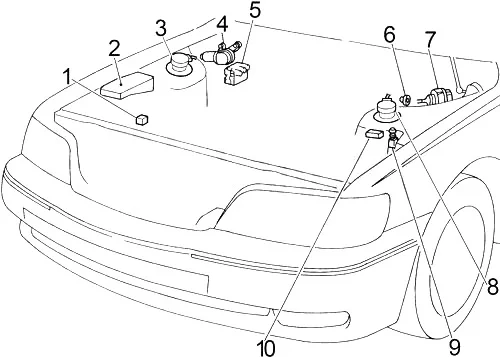

W pobliżu akumulatora.

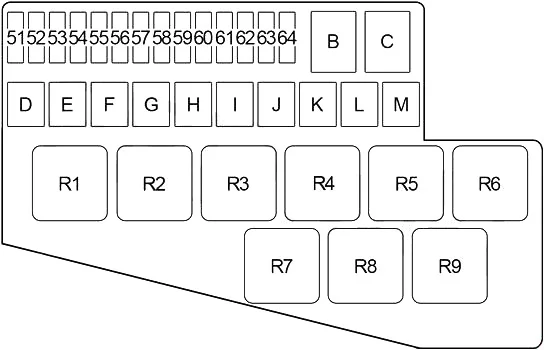

| Numer | Ampery [A] | Opis |
|---|---|---|
| 51 | 15 | 2000-2001: Przekaźnik pompy paliwa, moduł sterujący pompy paliwa (FPCM) |
| 52 | – | – |
| 53 | 15 | Przekaźnik reflektorów (prawy reflektor, światła mijania/drogowe (bez ksenonów), światła drogowe (ksenonowe), włącznik oświetlenia, jednostka sterująca światłami dziennymi, przekaźnik świateł przeciwmgielnych) |
| 54 | 15 | Przekaźnik reflektora (lewy reflektor, światła mijania/drogowe (bez ksenonów), światła drogowe (ksenonowe), wskaźnik świateł drogowych, przełącznik oświetlenia, jednostka sterująca światłami dziennymi) |
| 55 | 7,5 | Przekaźnik klimatyzatora |
| 56 | 15 | ABS/TCS |
| 57 | 7,5 | Moduł sterujący silnika (ECM), złącze łącza danych, immobilizer Nissan Anti Theft System (NATS), czujnik masowego przepływu powietrza, czujnik położenia wałka rozrządu, cewki zapłonowe, system sterowania powietrzem o zmiennej indukcyjności (IACV-ACC), zawór elektromagnetyczny kontroli oczyszczania pochłaniacza EVAP |
| 58 | 15 | Jednostka audio, wzmacniacz BOSE, przekaźnik wzmacniacza audio, system komunikacji w pojeździe (IVCS), wyświetlacz i jednostka sterująca Navi |
| 59 | 20 | Xenon: przekaźnik HID (prawy reflektor (światła mijania)) |
| 60 | 10 | Moduł sterujący silnika (ECM), czujnik masowego przepływu powietrza, czujnik położenia wałka rozrządu, cewki zapłonowe, system sterowania powietrzem o zmiennej indukcyjności (IACV-ACC), elektromagnetyczny zawór sterujący oczyszczania pochłaniacza EVAP |
| 61 | 20 | Xenon: przekaźnik HID (lewy reflektor (światła mijania)) |
| 62 | 7,5 | Alternator |
| 63 | 15 | Przekaźnik świateł tylnych (światło postojowe, lampa tylna, lampa tablicy rejestracyjnej, przełącznik oświetlenia, moduł sterowania nadwoziem (BCM), kontrola celowania reflektorów, bezpiecznik „22”) |
| 64 | 15 | Przekaźnik klaksonu, przełącznik kierownicy, automatyczne urządzenie kontroli prędkości (ASCD) przełącznik sterowania |
| B | 80 | Przekaźnik zapłonu (Bezpieczniki: „4”, „6”, „7”, „18”, „19”, „20”, „21”, „30”, „31”, „32”), Bezpiecznik: „12 ”, „13”, „14”, „26”, „27”, „28”, „37”, „38”, „39”, „40” |
| C | 80 | Przekaźnik akcesoriów (Bezpieczniki: „9”, „10”, „11”, „23”, „24”, „36”), Przekaźnik dmuchawy (Bezpieczniki: „1”, „15”) |
| D | – | – |
| E | – | – |
| F | 40 | 1999-2001: Wentylator chłodzący |
| 30 | 1997-1998: Wentylator chłodzący | |
| G | 30 | Przełącznik zapłonu, przełącznik pozycji postojowej/neutralnej, rozrusznik |
| H | 40 | Bezpiecznik №1 (Szyberdach, Elektrycznie zamykane drzwi (przód), Elektrycznie sterowane szyby (przód)), Bezpiecznik №2 (Elektryczne fotele, Elektrycznie zamykane drzwi (tył), Elektrycznie otwierane szyby (tylne), Automatyczne pozycjonowanie napędu) |
| I | 40 | 1999-2001: Wentylator chłodzący |
| 30 | 1997-1998: Wentylator chłodzący | |
| J | 30 | ABS/TCS |
| K | 30 | ABS/TCS |
| L | – | – |
| M | – | – |
| A | 120 | Alternator, Bezpiecznik: „B”, „C”, „F”, „G”, „H”, „I”, „J”, „K”, „51”, „53”, „54”, „55 ”, „56”, „57”, „58”, „59”, „60”, „61”, „62”, „63”, „64” |
| R1 | Wentylator chłodzący (№2) | |
| R2 | Przednia wycieraczka | |
| R3 | Klakson | |
| R4 | Wentylator chłodzący (№1) | |
| R5 | – | |
| R6 | Xenon: lampa wyładowcza o wysokiej intensywności (HID) | |
| Reflektor (bez ksenonów) | ||
| R7 | Xenon: Reflektor | |
| 1997-1998: Lampa bezpieczeństwa pojazdu | ||
| R8 | Pozycja parkowania/neutralna | |
| R9 | Lampa tylna | |
