W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Infiniti G20 z lat: 1998, 1999, 2000, 2001, 2002.



Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

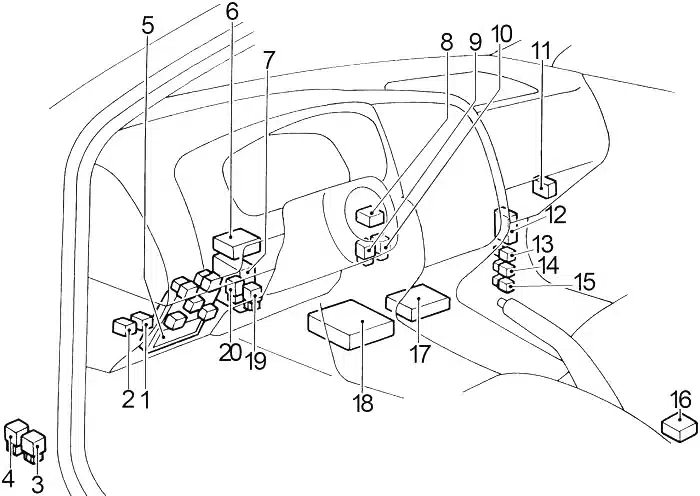

Przedział pasażerski

Infiniti G20 (1998-2002) - schematy bezpieczników i przekaźników



  1. Wyłącznik obwodu nr 1 (przekaźnik szyby, zamek drzwi, lampa wewnętrzna, szyberdach)
  2. Wyłącznik №2 (zasilanie) siedzisko zasilania )
  3. Przekaźnik odmgławiacza lusterek zewnętrznych
  4. Przekaźnik pompy paliwa №2
  5. Skrzynka bezpiecznikowa
  6. Jednostka sterująca automatycznej kontroli prędkości (ASCD)
  7. Mądra jednostka kontroli wejścia
  8. 2000-2002: Infiniti System immobilizera pojazdu
  9. Przekaźnik modułu sterującego silnika (ECM)
  10. Przekaźnik pompy paliwa №1
  11. Jednostka sterująca światłem dziennym
  12. 1998-1999: Jednostka sterująca ABS
    2000-2002: Jednostka sterująca oszczędzaniem baterii reflektorów
  13. 2000-2002: Przekaźnik RH reflektora
  14. 2000-2002: Przekaźnik lampy tylnej
  15. 2000-2002: Przekaźnik lewy reflektora
  16. Jednostka czujnika diagnostyki poduszki powietrznej
  17. Moduł sterowania skrzynią biegów (TCM)
  18. Moduł sterujący silnika (ECM)
  19. 1998-1999: Automatyczny przekaźnik kontroli prędkości (ASCD) Przekaźnik zatrzymania hamulca
    2000-2002: Przekaźnik otwierania pokrywy bagażnika
  20. Połączona jednostka błyskowa

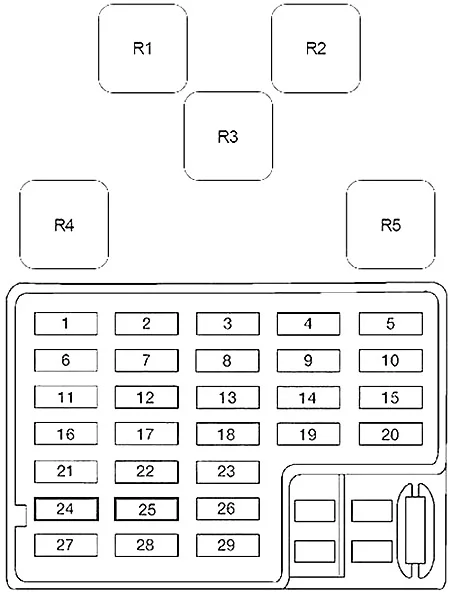

Schemat skrzynki bezpieczników w przedziale pasażerskim

Bezpieczniki znajdują się za pokrywą na desce rozdzielczej po stronie kierowcy.

Infiniti G20 (1998-2002) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15 Silnik dmuchawy
2 15 Silnik dmuchawy
3 7,5 ABS
4 7,5 System immobilizera pojazdu Infiniti
5 7,5 Miernik kombinowany, wskaźnik bezpieczeństwa, system immobilizera pojazdu Infiniti
6 10 Klimatyzator
7 10 Elektromagnetyczny zawór odpowietrzający kanistra, zawór obejściowy zaworu odcinającego podciśnienie
8 10 Inteligentna jednostka sterująca wejściem (zamek drzwi, przełącznik drzwi przednich, lampa wewnętrzna), jednostka sterująca oszczędzaniem baterii reflektorów, sygnał ostrzegawczy, przekaźnik odmgławiacza tylnej szyby, przekaźnik odmgławiacza lusterek zewnętrznych, przekaźnik szyby elektrycznej (okno zasilania, szyberdach), automatyczne urządzenie kontroli prędkości ( ASCD) Przełącznik sprzęgła (ręczna skrzynia biegów), przełącznik hamulca ASCD, jednostka sterująca ASCD, system immobilizera pojazdu Infiniti
9 10 Przekaźnik odmgławiacza lusterek zewnętrznych, przełącznik zdalnego sterowania lusterek zewnętrznych
10 7,5 Audio, antena mocy, inteligentna jednostka sterująca wejściem
11 10 Licznik kombinowany, generator, lampa cofania (przełącznik lampy cofania (ręczna skrzynia biegów), przełącznik pozycji postojowej/neutralnej (automatyczna skrzynia biegów))
12 7,5 Wyłącznik awaryjny, kombinowana jednostka błyskowa
13 15 Zapalniczka
14 15 Przełącznik lampy stopu, lampy stopu, jednostka sterująca automatycznego urządzenia kontroli prędkości (ASCD)
15 15 Przekaźnik otwierania pokrywy bagażnika
16 10 Jednostka sterująca oszczędzania akumulatora reflektora, przekaźnik pozycji postojowej/neutralnej, przełącznik pozycji postojowej/neutralnej, wentylator chłodzący, przekaźnik ostrzegawczy przed kradzieżą
17 15 Przekaźnik pompy paliwa
18 10 Podgrzewane czujniki tlenu
19 20 Silnik przedniej wycieraczki, silnik przedniej spryskiwacza, przełącznik przedniej wycieraczki
20 10 Wyłącznik awaryjny, kombinowana jednostka błyskowa, wielofunkcyjny przekaźnik zdalnego sterowania
21 10 Moduł sterowania skrzynią biegów (TCM)
22 10 Jednostka czujnika diagnostyki poduszki powietrznej
23  –
24 10 Inteligentna jednostka sterująca wejściem (zamek drzwi, przełącznik drzwi przednich, lampka wewnętrzna), jednostka sterująca oszczędzaniem baterii reflektorów, lampki lusterek próżnych, lampka w bagażniku, przełącznik kluczykowy, dzwonek ostrzegawczy, dźwięk, antena zasilania, przekaźnik okna zasilania (okno zasilania, szyberdach) , Nadajnik Homelink
25 10 Wtryskiwacze paliwa
26 10 System rozruchowy, jednostka sterująca światłami dziennymi
27  –
28 10 Podgrzewane siedzenie
29  –
Przekaźnik
R1 Kontrola wielu pilotów
R2 Zasilanie okna
R3 Dmuchacz
R4 Zapłon
R5 Akcesorium
Zobacz także:  Infiniti Q45 (1997-2001) - schematy bezpieczników i przekaźników

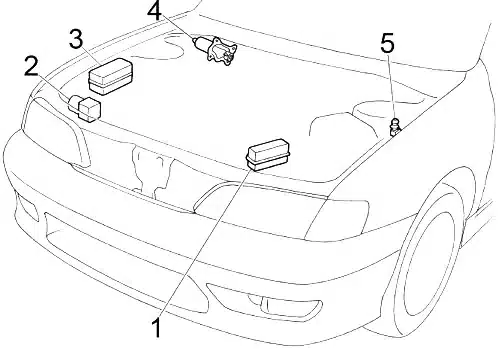

Komora silnika

Infiniti G20 (1998-2002) - schematy bezpieczników i przekaźników

  1. Skrzynka bezpiecznikowa
  2. Siłownik ABS i jednostka elektryczna
  3. Skrzynka przekaźnikowa
  4. Silnik wycieraczki przedniej
  5. Przełącznik kaptura



Schemat skrzynki bezpieczników w komorze silnika

Jest w pobliżu akumulatora.

Infiniti G20 (1998-2002) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
30  –
31  –
32 15 2000-2002: Przekaźnik reflektora lewego (reflektor lewy, wskaźnik świateł drogowych, jednostka sterująca oszczędzania akumulatora reflektora, przekaźnik lampy ostrzegawczej przed kradzieżą)
15 1998-1999: Reflektor lewy, jednostka sterująca światłami dziennymi, przekaźnik lampy ostrzegawczej przed kradzieżą
33 15 2000-2002: Przekaźnik prawych reflektorów (prawy reflektor, przekaźnik przednich świateł przeciwmgielnych, jednostka sterująca oszczędzaniem baterii reflektorów, przekaźnik lampki ostrzegawczej przed kradzieżą)
15 1998-1999: Reflektor prawy, jednostka sterująca światłami dziennymi, przekaźnik przedniej lampy przeciwmgielnej, przekaźnik lampy ostrzegawczej przed kradzieżą
34 10 2000-2002: Przekaźnik świateł tylnych (lampy obrysowe boczne, lampy rejestracyjne, lampy kombinowane, przełącznik oświetlenia, lampka schowka, przełącznik sterowania oświetleniem, jednostka sterująca oszczędzaniem baterii reflektorów, przełącznik zamka pasów bezpieczeństwa, gong ostrzegawczy, oświetlenie: (licznik kombinowany, Wzmacniacz automatyczny klimatyzacji, jednostka sterująca przyciskami, audio, urządzenie A/T, przełącznik zagrożeń, przełącznik główny szyby, przełącznik odmgławiacza tylnej szyby, popielniczka))
10 1998-1999: Lampy obrysowe boczne, lampy licencyjne, lampy kombinowane, oświetlenie: (miernik kombinowany, automatyczny wzmacniacz klimatyzacji, jednostka sterująca push, audio, urządzenie A/T, wyłącznik awaryjny, wyłącznik główny szyby, wyłącznik odmgławiacza tylnej szyby, Popielniczka, wyłącznik główny automatycznej kontroli prędkości (ASCD)
35 15 Cewki zapłonowe, czujnik masowego przepływu powietrza, czujnik położenia wałka rozrządu
36 10 2000-2002: Przekaźnik klaksonu (niski), przełącznik klaksonu, automatyczne urządzenie kontroli prędkości (ASCD) przełącznik sterowania
10 1998-1999: Przekaźnik niskiego poziomu klaksonu, przełącznik klaksonu, automatyczny przełącznik sterowania prędkością (ASCD)
37 7,5 Generator
38 15 Wzmacniacz głośnikowy BOSE
39 20 Przekaźnik odmgławiacza tylnego okna, wskaźnik odmgławiacza tylnego okna
40 20 Przekaźnik odmgławiacza tylnej szyby
41 10 2000-2002: Przekaźnik klaksonowy (wysoki)
10 1998-1999: Przekaźnik sygnału dźwiękowego klaksonu, przełącznik klaksonu, przełącznik sterowania automatycznego urządzenia kontroli prędkości (ASCD)
42 15 Przekaźnik pompy paliwa
43 15 Przekaźnik przednich świateł przeciwmgielnych
44  –
45  –
A 80 Przekaźnik akcesoriów (Bezpieczniki: „9”, „13”, „19”), Przekaźnik zapłonu (Bezpieczniki: „3”, „7”, „8”, „11”, „12”, „18”, „28” ), Przekaźnik dmuchawy (Bezpieczniki: „1”, „2”), Bezpieczniki: „4”, „5”, „14”, „15”, „20”, „24”
B 40 Wentylator chłodzący
C 40 1998-2001; 2002 A/T: Wentylator chłodzący
30 2002 M/T: Wentylator chłodzący
D 30 Wyłącznik obwodu nr 1 (przekaźnik szyby, szyberdach, inteligentna jednostka sterująca wejściem (zamek drzwi, przełącznik drzwi przednich, lampa wewnętrzna)), wyłącznik nr 2 (siedzisko)
E 100 Generator, bezpiecznik: „A”, „B”, „C”, „D”, „F”, „G”, „H”, „32”, „33”, „34”, „35”, „36 ”, „37”, „38”, „39”, „40”, „41”, „42”, „43”
F 40 ABS
G 40 Stacyjka
H 40 ABS
I  –
Zobacz także:  Infiniti EX25, EX35, EX37, QX50 (2007-2017) - schematy bezpieczników i przekaźników



Skrzynka przekaźników komory silnika

Infiniti G20 (1998-2002) - schematy bezpieczników i przekaźników

Numer Przekaźnik
R1 1998-1999: Ostrzeżenie przed kradzieżą
R2 Wentylator chłodzący (№2)
R3 2000-2002: Lampa ostrzegawcza przed kradzieżą
1998-1999: Silnik ABS
R4 2000-2002: Odmgławiacz tylnej szyby
1998-1999: Zawór elektromagnetyczny ABS
R5 Automatyczna skrzynia biegów: pozycja parkowania/neutralna
Ręczna skrzynia biegów: blokada sprzęgła
R6 Klimatyzator
R7 Wentylator chłodzący (№1)
R8 1998-1999: Klakson (niski)
R9 2000-2002: Przednia lampa przeciwmgielna
1998-1999: Lampa ostrzegawcza przed kradzieżą
R10 2000-2002: Klakson (niski/wysoki)
1998-1999: Klakson (wysoki)
R11 Wentylator chłodzący (№3)
R12 1998-1999: Przednia lampa przeciwmgielna
Zobacz także:  Infiniti G35 (2002-2007) - schematy bezpieczników i przekaźników
