Hyundai i30 PD (2017-2019) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hyundaia i30 PD z lat: 2017, 2018, 2019.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

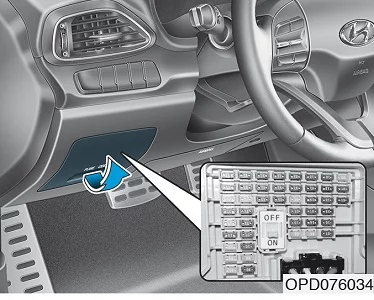

Wymiana bezpieczników pod deską rozdzielczą

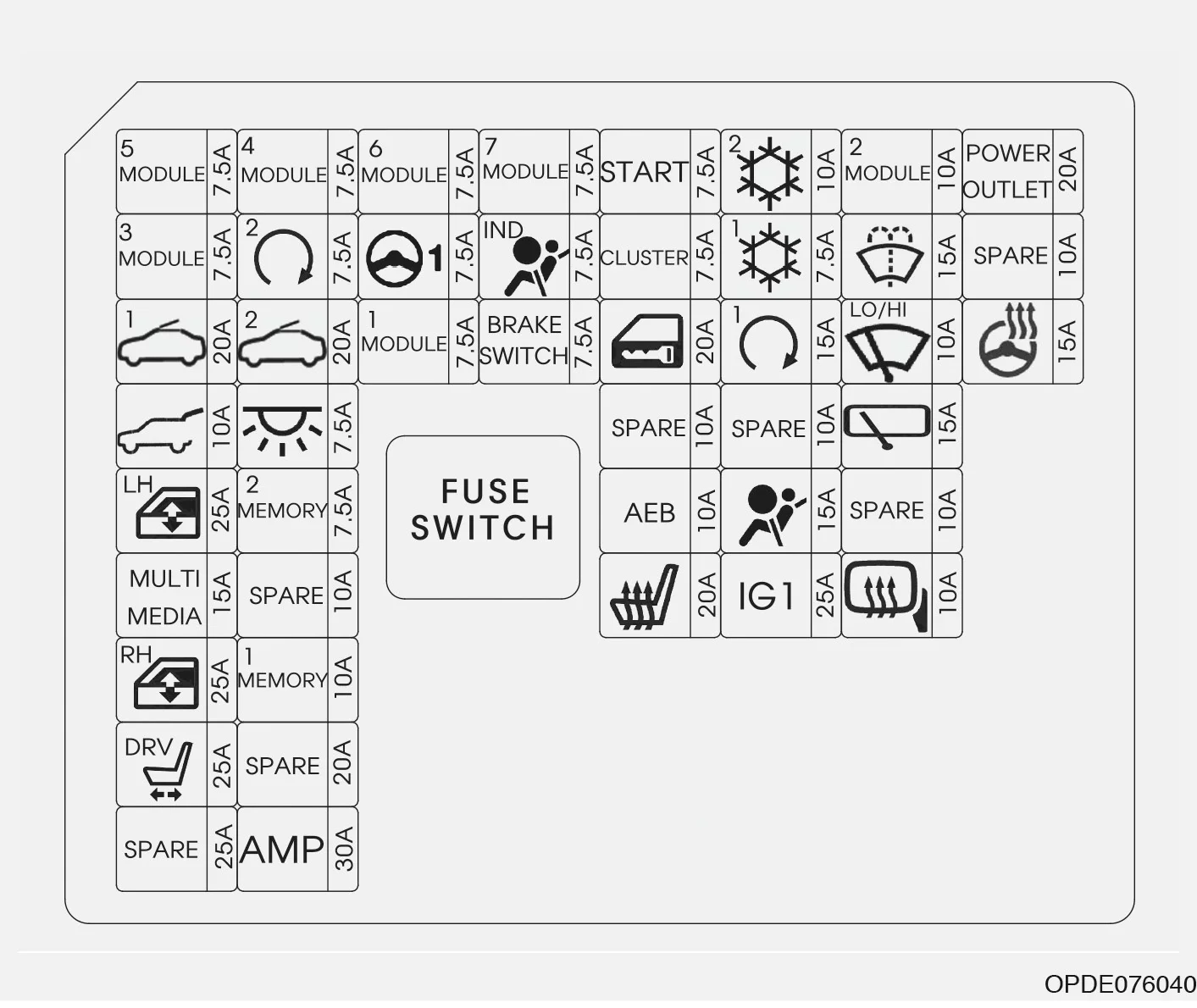

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

Numer

Nazwa

Symbol

Ampery [A]

Opis

F1

MODULE 5

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

7,5 A

Moduł przełączników w desce rozdzielczej, elektrochromatyczne lusterko wsteczne, moduł eCall systemu MTS, system audio, jednostka systemu audio-wideo i nawigacji (AVN), moduł sterowania układem klimatyzacji, wskaźnik położeń selektora aut. skrzyni biegów, moduł przełączników w konsoli (P), przetwornica DC-DC, lampa przednia (L/P), moduł sterowania aktywnymi klapami powietrza, moduł automatycznego poziomowania świateł przednich, moduł sterowania podgrzewaniem foteli przednich, moduł sterowania wentylacją foteli przednich, układ pamięci ustawień (IMS)

F2

MODULE 3

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

7,5 A

Moduł w drzwiach kierowcy/pasażera, moduł BCM, włącznik trybu Sport

F3

SUNROOF 1

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

20 A

Panoramiczne okno dachowe

F4

TAILGATE

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

10 A

Przekaźnik klapy bagażnika

F5

POWER WINDOW LH

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

25 A

Przekaźnik elektrycznego sterowania szybami (L), moduł bezpiecznego sterowania szybą w drzwiach kierowcy/pasażera, przełącznik elektrycznego sterowania szybą drzwi tylnych (L), moduł bezpiecznego sterowania szybą w drzwiach LT

F6

MULTIMEDIA

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

15 A

System audio, jednostka systemu audio-wideo i nawigacji, przetwornica DC-DC

F7

POWER WINDOW RH

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

25 A

Przekaźnik elektrycznego sterowania szybami (P), moduł bezpiecznego sterowania szybą w drzwiach kierowcy/pasażera, przełącznik elektrycznego sterowania szybą drzwi tylnych (P), moduł bezpiecznego sterowania szybą w drzwiach PT

F8

POWER SEAT DRIVER

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

25 A

Przełącznik elektryczny regulacji ustawienia fotela kierowcy, układ pamięci ustawień (IMS)

F10

MODULE 4

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

7,5 A

Moduł sterowania układem utrzymywania na pasie ruchu (LKAS), brzęczyk układu asys­tenta parkowania tylnego, włącznik świateł stopu, radar układu monitorowania obiektów w „martwym” polu widzenia (BSD) (L/P), moduł BCM, przełącznik elektrycznego hamulca postojowego (EPB), moduł sterowania układem autonomicznego hamowania awaryjnego (AEB)

F11

SMART KEY 2

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

7,5 A

Moduł sterowania inteligentnym kluczykiem, moduł immobilizera

F12

SUNROOF 2

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

20 A

Panoramiczne okno dachowe

F13

INTERIOR LAMP

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

7,5 A

Ładowarka bezprzewodowa, lampka w osłonie przeciwsłonecznej (L/P), lampki oświetlenia wnętrza, lampka w konsoli podsufitowej, lampka oświetlenia punktowego (L/P), czujnik deszczu, podświetlenie stacyjki, czujniki otwarcia drzwi, lampka oświetlenia schowka przedniego, lampka oświetlenia bagażnika

F14

MEMORY 2

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

7,5 A

Moduł eCall systemu MTS

F16

MEMORY 1

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

10 A

Moduł w drzwiach kierowcy/pasażera, układ pamięci ustawień (IMS), moduł BCM, moduł sterowania układem klimatyzacji, zestaw wskaźników, czujnik świateł automatycznych i czujnik nasłonecznienia, skrzynka przekaźników ICM (przekaźnik składania/rozkładania lusterek zewnętrznych)

F19

MODULE 6

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

7,5 A

Moduł sterowania inteligentnym kluczykiem, moduł BCM

F20

MDPS

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

7,5 A

Jednostka MDPS

F21

MODULE 1

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

7,5 A

Włącznik świateł awaryjnych, przełącznik zamka centralnego, aktywne klapy powietrza, moduł w drzwiach kierowcy/pasażera, elektrycznie sterowane lusterka zewnętrzne po stronie kierowcy/pasażera, antena inteligentnego kluczyka w klamce zewnętrznej drzwi kierowcy/pasażera, złącze diagnostyczne (DLC)

F22

MODULE 7

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

7,5 A

Moduł sterowania podgrzewaniem foteli przednich, moduł sterowania wentylacją foteli przednich, podgrzewanie dyszy spryskiwaczy szyby czołowej

F23

AIRBAG INDICATOR

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

7,5 A

Zestaw wskaźników, przełącznik zamka centralnego

F24

BRAKE SWITCH

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

7,5 A

Moduł sterowania inteligentnym kluczykiem, włącznik świateł stopu

F25

START

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

7,5 A

Wersje bez inteligentnego kluczyka: Skrzynka przekaźników ICM
(przekaźnik autoalarmu),

Wersje z inteligentnym kluczykiem: przełącznik położeń selektora, moduł sterowania inteligentnym kluczykiem, moduł ECM/PCM, skrzynka bezpieczników i przekaźników
w przedziale silnika (przekaźnik RLY.4)

F26

CLUSTER

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

7,5 A

Zestaw wskaźników

F27

DOOR LOCK

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

20 A

Przekaźnik blokowania/odblokowywania drzwi, skrzynka przekaźników ICM (przekaźnik dodatkowej blokady zamków drzwi)

F29

AEB

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

10 A

Moduł sterowania układem autonomicznego hamowania awaryjnego (AEB)

F30

SEAT HEATER FRONT

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

20 A

Moduł sterowania podgrzewaniem foteli przednich, moduł sterowania wentylacją foteli przednich

F31

AIR CONDITIONER 2

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

10 A

Moduł sterowania układem klimatyzacji, moduł ECM/PCM, opornik dmuchawy, silnik dmuchawy, skrzynka bezpieczników i przekaźników w przedziale silnika (przekaźnik RLY.10)

F32

AIR CONDITIONER 1

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

7,5 A

Moduł sterowania układem klimatyzacji, jonizator powietrza, skrzynka bezpieczników i przekaźników w przedziale silnika (przekaźniki RLY.1, 10, 11, 13)

F33

SMART KEY 1

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

15 A

Moduł sterowania inteligentnym kluczykiem, moduł immobilizera

F35

AIRBAG

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

15 A

Moduł sterowania układem SRS-Airbag

F36

IGNITION 1

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

25 A

Skrzynka B/P PCB (F45, F46, F47, F48)

F37

MODULE 2

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

10 A

Ładowarka bezprzewodowa, moduł eCall systemu MTS, moduł sterowania inteligentnym kluczykiem, moduł BCM, system audio, jednostka systemu audio-wideo i nawigacji,
przetwornica DC-DC, przełącznik elektrycznie sterowanych lusterek zewnętrznych,
skrzynka bezpieczników i przekaźników w przedziale silnika (przekaźnik RLY.14)

F38

WASHER

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

15 A

Przełącznik wielofunkcyjny

F39

WIPER

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

10 A

Moduł ECM/PCM, moduł BCM

F40

REAR WIPER

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

15 A

Przekaźnik wycieraczki tylnej, silnik wycieraczki tylnej

F42

MIRROR HEATED

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

10 A

Lusterka zewnętrzne sterowane elektrycznie po stronie kierowcy/pasażera,
moduł sterowania układem klimatyzacji, moduł ECM/PCM

F43

POWER OUTLET

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

20 A

Tylne gniazdo zasilania nr 2

F45

HEATED STEERING

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

15 A

Moduł BCM

Zobacz także:  Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników

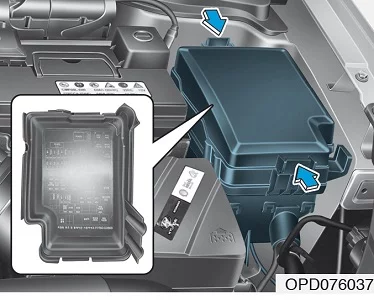

Skrzynka bezpieczników i przekaźników w przedziale silnika

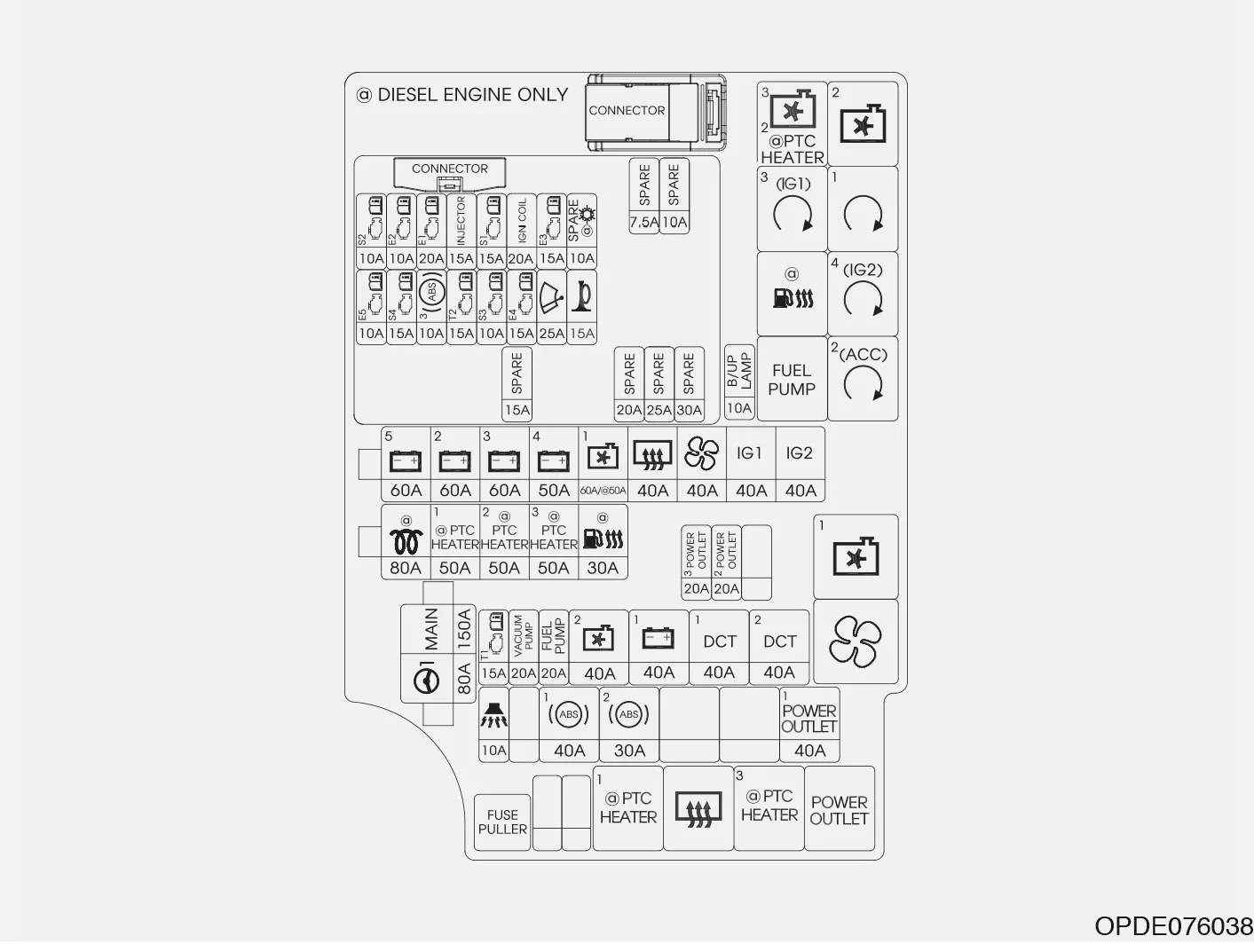

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

Numer

Symbol

Nazwa

RLY. 1

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

Przekaźnik nr 3 wentylatora chłodnicy
(silniki benzynowe)

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

Przekaźnik nr 2 nagrzewnicy PTC
(silnik wysokoprężny)

RLY. 2

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

Przekaźnik nr 2 wentylatora chłodnicy

RLY. 3

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

Przekaźnik nr 3 modułu PDM (stan IG1)

RLY. 4

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

Przekaźnik rozrusznika

RLY. 5

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

Przekaźnik podgrzewacza filtra paliwa (silnik wysokoprężny)

RLY. 6

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

Przekaźnik nr 4 modułu PDM (stan IG2)

RLY. 7

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

Przekaźnik pompy paliwa

RLY.8

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

Przekaźnik nr 2 modułu PDM (stan ACC)

RLY. 9

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

Przekaźnik nr 1 wentylatora chłodnicy

RLY. 10

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

Przekaźnik dmuchawy

RLY. 11

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

Przekaźnik nr 1 nagrzewnicy PTC

RLY. 12

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

Przekaźnik ogrzewania szyby tylnej

RLY. 13

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

Przekaźnik nr 3 nagrzewnicy PTC
(silnik wysokoprężny)

RLY. 14

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

Przekaźnik gniazda zasilania

Skrzynka bezpieczników i przekaźników w przedziale silnika

Numer

Nazwa

Symbol

Ampery [A]

Opis

F1

MAIN

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

150 A

Bezpieczniki: F27, F29, F30, F33

F2

MDPS 1

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

80 A

Jednostka MDPS

F3

B+5

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

60 A

Skrzynka B/P PCB (bezpieczniki: F43, F44, F50, F51, F52,
przekaźnik główny)

F4

B+2

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

60 A

Moduł IGPM (bezpieczniki: F30, IPS0, IPS1, IPS2)

F5

B+3

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

60 A

Moduł IGPM (IPS3, IPS4, IPS5, IPS6)

F6

B+4

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

60 A

Moduł IGPM (bezpieczniki: F3, F4, F5, F7, F8, F12)

F7

COOLING FAN 1

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

60 A

Przekaźnik RLY.9 (silniki benzynowe)

PTC HEATER 1

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

50 A

Przekaźnik RLY.2 (silnik wysokoprężny)

F8

REAR HEATED

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

40 A

Przekaźnik ogrzewania szyby tylnej

F9

BLOWER

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

40 A

Przekaźnik RLY.10

F10

IGNITION 1

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

40 A

Stacyjka, skrzynka bezpieczników i przekaźników
w przedziale silnika (przekaźniki RLY.3, RLY.8)

F11

IGNITION 2

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

40 A

Stacyjka, skrzynka bezpieczników i przekaźników
w przedziale silnika (przekaźnik RLY.6)

Numer

Nazwa

Symbol

Ampery [A]

Opis

F12

GLOW

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

80 A

Jednostka sterowania świecami żarowymi

F13

PTC HEATER 1

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

50 A

Przekaźnik RLY.11

F14

PTC HEATER 2

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

50 A

Przekaźnik RLY.1

F15

PTC HEATER 3

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

50 A

Przekaźnik RLY.13

F16

FUEL HEATER

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

30 A

Przekaźnik RLY.5

F17

POWER OUTLET 3

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

20 A

Tylne gniazdo zasilania nr 1

F18

POWER OUTLET 2

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

20 A

Przednie gniazdo zasilania

F20

TCU1

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

15 A

Moduł sterowania skrzynią biegów (TCM)

F21

VACUUM PUMP

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

20 A

Pompa podciśnienia

F22

FUEL PUMP

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

20 A

Przekaźnik RLY.7

F23

COOLING FAN 2

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

40 A

Przekaźniki RLY.9, RLY.2 (silniki benzynowe)

F24

B+1

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

40 A

Moduł IGPM (automatyczny wyłącznik prądu upływowego,
bezpieczniki: F21, F24, F27, F33)

Zobacz także:  Hyundai Atos (2003-2008) - schematy bezpieczników i przekaźników

Numer

Nazwa

Symbol

Ampery [A]

Opis

F25

DCT 1

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

40 A

Moduł sterowania skrzynią biegów (TCM)

F26

DCT 2

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

40 A

Moduł sterowania skrzynią biegów (TCM)

F27

BURGLAR ALARM
HORN

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

10 A

Skrzynka przekaźników ICM (przekaźnik syreny autoalarmu)

F29

ABS 1

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

40 A

Moduł sterowania układem ABS, moduł sterowania układem ESC,
wielofunkcyjne złącze diagnostyczne

F30

ABS 2

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

30 A

Moduł sterowania układem ABS, moduł sterowania układem ESC,
wielofunkcyjne złącze diagnostyczne

F33

POWER OUTLET 1

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

40 A

Przekaźnik RLY.14

F34

BACK UP LAMP

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

10 A

Włącznik świateł cofania

Skrzynka bezpieczników i przekaźników w przedziale silnika

Silnik Kappa 1.0 T-GDI

Numer

Nazwa

Symbol

Ampery [A]

Opis

F37

SENSOR 2

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

10 A

Zawór elektromagnetyczny sterujący recyrkulacją (RCV), zawór elektromagnetyczny sterujący usuwaniem oparów paliwa z pochłaniacza (PCSV), zawór sterowania przepływem oleju (OCV) nr 1 i nr 2, przekaźnik sprężarki układu klimatyzacji, skrzynka bezpieczników i przekaźników w przedziale silnika (przekaźnik RLY.9)

F38

ECU 2

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

10 A

Moduł sterowania silnikiem (ECM)

F39

ECU 1

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

20 A

Moduł sterowania silnikiem (ECM)

F40

INJECTOR

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

15 A

F41

SENSOR 1

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

15 A

Sonda lambda przednia i tylna

F42

IGNITION COIL

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

20 A

Cewka zapłonowa nr 1, 2 i 3

F43

ECU 3

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

15 A

Moduł sterowania silnikiem (ECM)

F44

A/CON

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

10 A

Przekaźnik sprężarki układu klimatyzacji

F45

ECU 5

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

10 A

Moduł sterowania silnikiem (ECM)

F46

SENSOR 4

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

15 A

F47

ABS 3

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

10 A

Moduł sterowania układem ABS/ESC, wielofunkcyjne złącze diagnostyczne



Skrzynka bezpieczników i przekaźników w przedziale silnika

Silnik Kappa 1.0 T-GDI

Numer

Nazwa

Symbol

Ampery [A]

Opis

F48

TCU 2

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

15 A

Skrzynka bezpieczników i przekaźników w przedziale silnika (bezpiecznik: F34)

F49

SENSOR 3

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

10 A

Skrzynka bezpieczników i przekaźników w przedziale silnika (przekaźnik RLY.7)

F50

ECU 4

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

15 A

Moduł sterowania silnikiem (ECM)

F51

WIPER

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

25 A

Przekaźnik wycieraczek

F52

HORN

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

15 A

Przekaźnik sygnalizatora dźwiękowego



Silnik Kappa 1.4 T-GDI

Numer

Nazwa

Symbol

Ampery [A]

Opis

F37

SENSOR 2

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

10 A

Zawór elektromagnetyczny sterujący recyrkulacją (RCV), zawór elektromagnetyczny sterujący usuwaniem oparów paliwa z pochłaniacza (PCSV), zawór sterowania przepływem oleju (OCV) nr 1 i nr 2, przekaźnik sprężarki układu klimatyzacji, skrzynka bezpieczników i przekaźników w przedziale silnika (przekaźnik RLY.9)

F38

ECU 2

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

10 A

Moduł sterowania silnikiem (ECM)

F39

ECU 1

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

20 A

Moduł sterowania silnikiem (ECM)

F40

INJECTOR

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

15 A

F41

SENSOR 1

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

15 A

Sonda lambda przednia i tylna



Skrzynka bezpieczników i przekaźników w przedziale silnika

Silnik Kappa 1.4 T-GDI

Numer

Nazwa

Symbol

Ampery [A]

Opis

F42

IGNITION COIL

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

20 A

Cewka zapłonowa nr 1, 2, 3 i 4

F43

ECU 3

15A

Moduł sterowania silnikiem (ECM)

F44

A/CON

10 A

Przekaźnik sprężarki układu klimatyzacji

F45

ECU 5

10 A

Moduł sterowania silnikiem (ECM)

F46

SENSOR 4

15 A

Pompa podciśnienia

F47

ABS 3

10 A

Moduł sterowania układem ABS/ESC,
wielofunkcyjne złącze diagnostyczne

F48

TCU 2

15 A

Moduł sterowania skrzynią biegów (TCM),
przełącznik położeń selektora, skrzynka bezpieczników
i przekaźników w przedziale silnika (bezpiecznik: F34)

F49

SENSOR 3

10 A

Skrzynka bezpieczników i przekaźników w przedziale silnika
(przekaźnik RLY.7)

F50

ECU 4

15 A

Moduł sterowania silnikiem (ECM)

F51

WIPER

25 A

Przekaźnik wycieraczek

F52

HORN

15 A

Przekaźnik sygnalizatora dźwiękowego

Skrzynka bezpieczników i przekaźników w przedziale silnika

Silnik Kappa 1.4 MPI

Reklama

Numer

Nazwa

Symbol

Ampery [A]

Opis

F37

SENSOR 2

10 A

Czujnik położenia wałka rozrządu (CMPS) nr 1 i nr 2, zawór elektromagnetyczny sterujący usuwaniem oparów paliwa z pochłaniacza (PCSV), zawór sterowania przepływem oleju (OCV) nr 1 i nr 2, zawór sterowania zmiennym kolektorem dolotowym (VIS),
skrzynka bezpieczników i przekaźników w przedziale silnika (przekaźniki RLY.1, RLY.2)

F38

ECU 2

10 A

Moduł sterowania silnikiem (ECM)

F39

ECU 1

20 A

Moduł sterowania silnikiem (ECM)

F40

INJECTOR

15 A

Wtryskiwacz nr 1, 2, 3 i 4

F41

SENSOR 1

15 A

Sonda lambda przednia i tylna

F42

IGNITION COIL

20 A

Cewka zapłonowa nr 1, 2, 3 i 4, kondensator

F43

ECU 3

15 A

Moduł sterowania silnikiem (ECM)

F44

A/CON

10 A

F45

ECU 5

10 A

Moduł sterowania silnikiem (ECM)

F46

SENSOR 4

15 A

F47

ABS 3

10 A

Moduł sterowania układem ABS/ESC, wielofunkcyjne złącze diagnostyczne

Zobacz także:  Hyundai Porter i H100 AU (1996-2003) - schematy bezpieczników i przekaźników

Skrzynka bezpieczników i przekaźników w przedziale silnika

Silnik Kappa 1.4 MPI

Numer

Nazwa

Symbol

Ampery [A]

Opis

F48

TCU 2

15 A

Skrzynka bezpieczników i przekaźników w przedziale silnika (bezpiecznik: F34)

F49

SENSOR 3

10 A

Skrzynka bezpieczników i przekaźników w przedziale silnika (przekaźnik RLY.7)

F50

ECU 4

15 A

F51

WIPER

25 A

Przekaźnik wycieraczek

F52

HORN

15 A

Przekaźnik sygnalizatora dźwiękowego

Silnik Gamma 1.6 MPI

Numer

Nazwa

Symbol

Ampery [A]

Opis

F37

SENSOR 2

10 A

Czujnik położenia wałka rozrządu (CMPS) nr 1 i nr 2, zawór elektromagnetyczny sterujący usuwaniem oparów paliwa z pochłaniacza (PCSV), zawór sterowania przepływem oleju (OCV) nr 1 i nr 2, zawór sterowania zmiennym kolektorem dolotowym (VIS),
skrzynka bezpieczników i przekaźników w przedziale silnika (przekaźniki RLY.1, RLY.2)

F38

ECU 2

10 A

Moduł ECM/PCM

F39

ECU 1

20 A

Moduł ECM/PCM

F40

INJECTOR

15 A

Wtryskiwacz nr 1, 2, 3 i 4

F41

SENSOR 1

15 A

Sonda lambda przednia i tylna

Skrzynka bezpieczników i przekaźników w przedziale silnika

Silnik Gamma 1.6 MPI

Reklama

Numer

Nazwa

Symbol

Ampery [A]

Opis

F42

IGNITION COIL

20 A

Cewka zapłonowa nr 1, 2, 3 i 4, kondensator

F43

ECU 3

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

15 A

Moduł ECM/PCM

F44

A/CON

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

10 A

F45

ECU 5

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

10 A

Moduł ECM/PCM

F46

SENSOR 4

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

15 A

F47

ABS 3

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

10 A

Moduł sterowania układem ABS/ESC, wielofunkcyjne złącze diagnostyczne

F48

TCU 2

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

15 A

Przełącznik położeń selektora, skrzynka bezpieczników i przekaźników w przedziale
silnika (bezpiecznik: F34)

F49

SENSOR 3

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

10 A

Skrzynka bezpieczników i przekaźników w przedziale silnika (przekaźnik RLY.7)

F50

ECU 4

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

15 A

Moduł ECM/PCM

F51

WIPER

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

25 A

Przekaźnik wycieraczek

F52

HORN

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

15 A

Przekaźnik sygnalizatora dźwiękowego

Skrzynka bezpieczników i przekaźników w przedziale silnika

Silnik U-II 1.6 TCI

Numer

Nazwa

Symbol

Ampery [A]

Opis

F37

SENSOR 2

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

10 A

Czujnik poziomu oleju, elektryczny siłownik sterowania turbosprężarką (E-VGT), zawór chłodnicy układu EGR, zawór regulacyjny ciśnienia paliwa (FPRV), czujnik cząstek stałych (PM), włącznik świateł stopu, przekaźnik sprężarki układu klimatyzacji, skrzynka
bezpieczników i przekaźników w przedziale silnika (przekaźniki: RLY.2, 5, 11)

F38

ECU 2

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

10 A

F39

ECU 1

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

20 A

Moduł sterowania silnikiem (ECM)

F40

INJECTOR

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

15 A

F41

SENSOR 1

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

15 A

Sonda lambda nr 1 i 2

F42

IGNITION COIL

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

20 A

Cewka zapłonowa nr 1, 2, 3 i 4

F43

ECU 3

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

15 A

Moduł sterowania silnikiem (ECM)

F44

A/CON

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

10 A

F45

ECU 5

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

10 A

Moduł sterowania silnikiem (ECM)

F46

SENSOR 4

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

15 A

Podgrzewacz filtra paliwa, czujnik obecności wody w odstojniku filtra paliwa, jednostka sterowania świecami żarowymi

Skrzynka bezpieczników i przekaźników w przedziale silnika

Silnik U-II 1.6 TCI

Numer

Nazwa

Symbol

Ampery [A]

Opis

F47

ABS 3

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

10 A

Moduł sterowania układem ABS/ESC, wielofunkcyjne złącze diagnostyczne

F48

TCU 2

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

15 A

Moduł sterowania skrzynią biegów (TCM), przełącznik położeń selektora, skrzynka
bezpieczników i przekaźników w przedziale silnika (bezpiecznik: F34)

F49

SENSOR 3

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

10 A

Przepływomierz powietrza, zawór regulacyjny ciśnienia w szynie paliwowej (RPRV),
czujnik położenia wałka rozrządu (CMPS), zawór sterowania ciśnieniem oleju, skrzynka bezpieczników i przekaźników w przedziale silnika (przekaźnik: RLY.7)

F50

ECU 4

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

15 A

F51

WIPER

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

25 A

Przekaźnik wycieraczek

F52

HORN

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

15 A

Przekaźnik sygnalizatora dźwiękowego

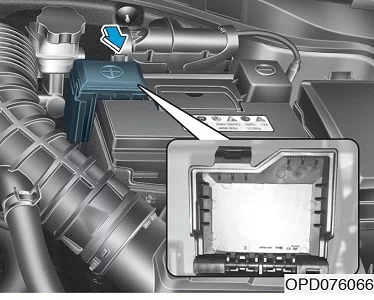

Skrzynka bezpieczników i przekaźników w przedziale silnika (osłona zacisków akumulatora)

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

Hyundai i30 PD (2017-2019) - schematy bezpieczników i przekaźników

Dodaj komentarz

Twój adres e-mail nie zostanie opublikowany. Wymagane pola są oznaczone *
