W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hyundaia i30, Elantra GT (GD) z lat: 2015, 2016.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

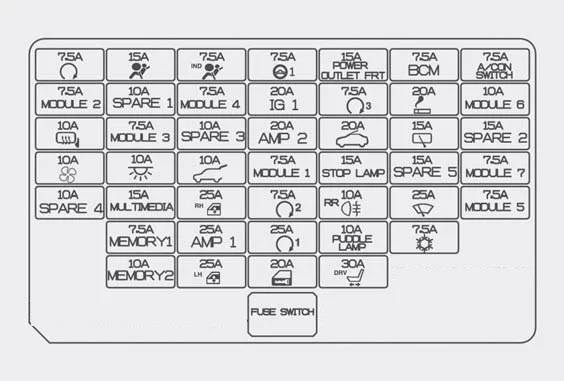

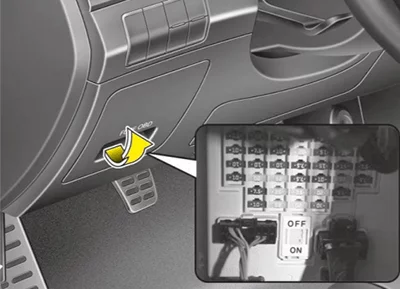

Przedział pasażerski (panel bezpieczników po stronie kierowcy)
| Numer | Ampery [A] | Symbol | Nazwa | Opis |
| 1 | 20 |
|
CIGAR LIGHT | Konsola z lampką zapalniczki, tylne gniazdo zasilania |
| 2 | 7,5 |
|
MODULE 1 | Przełącznik trybu sportowego, przełącznik zasilania zewnętrznego lusterka |
| 3 | 7,5 |  |
MODULE 4 | Dźwignia zmiany biegów skrzyni automatycznej IND., uniwersalne złącze kontrolne, elektrochromowe lusterko, moduł sterujący klimatyzacji, siłownik urządzenia do poziomowania reflektorów, czujnik ostrzegawczy filtra paliwa (D4FD) |
| 4 | 7,5 |  |
MODULE 3 | Zestaw wskaźników, BCM, moduł monitorowania ciśnienia w oponach, audio, moduł podgrzewania siedzenia kierowcy/pasażera |
| 5 | 15 |  |
POWER OUTLET |
Gniazdo zasilania z przodu |
| 6 | 10 |  |
HTD MIRR | Lusterko zewnętrzne kierowcy/pasażera, moduł sterujący klimatyzacji, ECU |
| 7 | 25 |  |
WIPER FRT | Skrzynka przekaźników ICM (przekaźnik czujnika deszczu), przełącznik wielofunkcyjny, skrzynka bezpieczników i przekaźników E/R (RLY. 7) Silnik wycieraczki przedniej |
| 8 | 7,5 |  |
A/CON | Moduł sterujący klimatyzacji, skrzynka bezpieczników i przekaźników E/R (RLY. 4) |
| 9 | 25 |  |
P/WDW LH | Przekaźnik lewego okna, moduł okna bezpieczeństwa kierowcy (LHD) |
| 10 | 10 |  |
TAIL GATE | Klapa tylna, siłownik otwierania tylnej kamery |
| 11 | 30 |  |
P/SEAT DRV | Przełącznik ręczny kierowcy |
| 12 | 7,5 |  |
MODULE2 | Moduł asystenta utrzymania pasa ruchu, moduł przekaźnika ICM (przekaźnik HAC), moduł elektrycznego hamulca postojowego, moduł tylnej kamery |
| 13 | 15 |  |
WIPER RR | Przekaźnik wycieraczki tylnej, silnik wycieraczki tylnej, przełącznik wielofunkcyjny |
| 14 | 15 |  |
STOP LAMP | Przełącznik świateł stopu, skrzynka przekaźników ICM (przekaźnik HAC) |
| 15 | 25 |  |
P/WDW RH | Przekaźnik prawego okna, moduł okna bezpieczeństwa kierowcy (RHD) |
| 16 | 7,5 |  |
PDM 2 | Moduł sterujący inteligentnego klucza, przełącznik przycisku Start/Stop |
| 17 | 7,5 |  |
MODULE 5 | EMS BOX (przekaźnik spryskiwacza reflektora), moduł jonizatora, panoramiczne okno dachowe, konwerter DC-DC, DSL BOX (przekaźnik PTC), skrzynka bezpieczników i przekaźników E/R (RLY. ), moduł podgrzewacza siedzenia kierowcy/pasażera |
| 18 | 20 |  |
IG1 | Skrzynka bezpieczników i przekaźników E/R (bezpiecznik – F) |
| 19 | 10 |  |
MODULE 6 | Przełącznik lusterka zewnętrznego, audio, jednostka główna nawigacji, zegar cyfrowy, konwerter DC-DC |
| 20 | 7,5 |  |
MDPS | Moduł sterujący EPS |
| 21 | 20 |  |
DR LOCK | Przekaźnik blokady/odblokowania drzwi, ICM Relay BOX (przekaźnik martwego zamka), siłownik zamka drzwi kierowcy/pasażera, siłownik wlewu paliwa, siłownik zamka drzwi |
| 22 | 10 | INTERIOR LAMP |
INTERIOR LAMP |
Lampka schowka na rękawiczki, lampka toaletki LH/RH, lampka konsoli górnej, lampka pokojowa, lampka bagażowa, przełącznik ostrzegawczy DR |
| 23 | 15 |  |
MULTIMEDIA | Audio, jednostka główna nawigacji, konwerter DC-DC (audio) |
| 24 | 15 |  |
A/BAG | Moduł sterujący SRS |
| 25 | 7,5 |  |
MEMORY1 | Instrukcja ultradźwiękowa, Czujnik ochrony |
| 26 | 7,5 |  |
A/BAG IND | Klaster instrumentów |
| 27 | 7,5 |  |
PDM 3 | Inteligentny moduł sterujący kluczem, ultradźwiękowy czujnik ochrony intruzji |
| 28 | 10 |  |
MEMORY2 | Przełącznik lusterka zewnętrznego, moduł monitorowania ciśnienia w oponach, BCM, automatyczny czujnik oświetlenia i foto, zestaw wskaźników, OBD, zegar cyfrowy, moduł sterowania klimatyzacją |
| 29 | 25 |  |
PDM 1 | Inteligentny moduł sterujący kluczem |
| 30 | 7,5 |  |
START | Bez przycisku Start: Skrzynka bezpieczników i przekaźników E/R (RLY. ) Przełącznik blokady zapłonu, przełącznik zakresu skrzyni biegów
Z przyciskiem Start: ECM/PCM, przełącznik zakresu skrzyni biegów |
| 31 | 20 |  |
SUNROOF | Panoramiczny szyberdach |
| 32 | 7,5 |  |
BCM | BCM, moduł sterujący inteligentnego klucza |
| 33 | 7,5 |  |
A/CON SW | Moduł sterujący klimatyzacji |
| 34 | 10 |  |
AFLS | Moduł systemu adaptacyjnego oświetlenia przedniego |
| 35 | 7,5 |  |
MODULE 7 | BCM, moduł sterujący inteligentnego klucza |
| 36 | 10 |  |
FOG LAMP RR | Tylne światło przeciwmgłowe |
| 37 | 10 | PUDDLE LAMP | PUDDLE LAMP | Elektrycznie sterowane lusterko zewnętrzne kierowcy/pasażera |

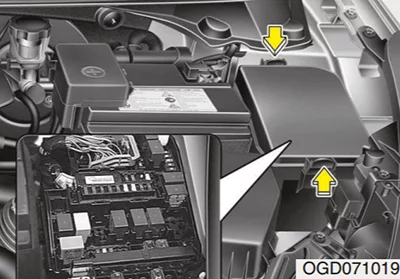

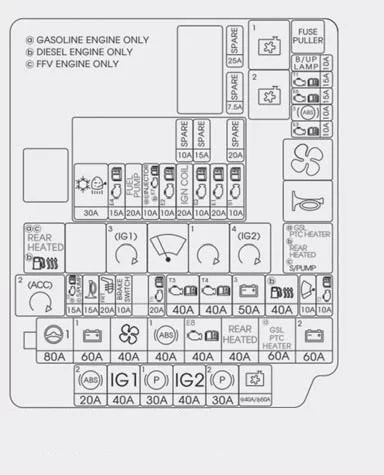

Komora silnika
| Numer | Ampery [A] | Symbol | Opis | |
| WIELE BEZPIECZNIKÓW | 1 | 80 |  |
Moduł sterujący EPS |
| 2 | 60 |  |
Skrzynka przyłączeniowa I/P (IPS 0 (4 kanały), IPS 1 (4 kanały), IPS 2 (2 kanały), bezpiecznik – F13/F14/F19/F20/F21/F26/ F36) | |
| 3 | 60 |  |
Moduł sterujący ESC, uniwersalne złącze kontrolne | |
| 4 | 40 |  |
RLY. 4 (przekaźnik dmuchawy) | |
| 5 | 60 |  |
Skrzynka przyłączeniowa I/P (IPS 3 (4 kanały), IPS 4 (4 kanały), bezpiecznik – F2/F7/F9/F15) | |
| 6 | 60 |  |
RLY. 12 (przekaźnik PTC benzyny) | |
| 7 | 40 |  |
System zarządzania silnikiem | |
| 8 | 40 |  |
Ogrzewanie z tyłu | |
| BEZPIECZNIK | 9 | 40 (silnik benzynowy) |  |
RLY. 1 (przekaźnik WENTYLATOR LO), RLY. 2 (przekaźnik WYSOKI WENTYLATOR) |
| 50 (silnik Diesla) | ||||
| 10 | 20 |  |
Moduł sterujący ESC, uniwersalne złącze kontrolne | |
| 11 | 40 |  |
RLY. 9 (przekaźnik rozruchu), wyłącznik zapłonu (przycisk W/O Start), RLY. 6 (przekaźnik PDM 4 (IG2), z przyciskiem Start) | |
| 12 | 40 |  |
Bez przycisku Start : wyłącznik zapłonu, z przyciskiem Start: RLY. 8 (Przekaźnik PDM 2 (ACC))/RLY. 10 (PDM 3 (IG1) Przekaźnik |
|
| 13 | 50 |  |
Skrzynka przyłączeniowa I/P (urządzenie automatycznego odcinania prądu upływowego, bezpiecznik – F18/F25/F30/F34/F38) | |
| 14 | 10 |  |
Moduł sterujący inteligentnego klucza, przekaźnik sygnału zatrzymania | |
| 15 | 10 |  |
Dwusprzęgłowa skrzynia biegów | |
| 16 | 10 |  |
Dwusprzęgłowa skrzynia biegów | |
| 17 | 40 |  |
Dwusprzęgłowa skrzynia biegów | |
| 18 | 30 |  |
Moduł elektrycznego hamulca postojowego | |
| 19 | 30 |  |
Moduł elektrycznego hamulca postojowego | |
| 20 | 20 |  |
D4FD i A/T: TCM | |
| 21 | 15 |  |
G4NA/G4NC: PCM (A/T), ECM (M/T) | |
| 22 | 20 |  |
Moduł podgrzewacza siedzenia kierowcy/pasażera | |
| 23 | 50 | PTC HTR | RLY. 12 (Przekaźnik filtra paliwa) | |
| 24 | 10 |  |
PCM/ECM | |
| 25 | 15 |  |
RLY. 5 (przekaźnik klaksonu), skrzynka przekaźników ICM (przekaźnik klaksonu B/A) | |
| 26 | 15 |  |
A/T – TCM (D4FD), przełącznik zakresu skrzyni biegów | |
| 27 | 10 |  |
RLY. 9 (D4FD, przekaźnik rozruchu), ECM/PCM | |
| 28 | 10 |  |
Moduł sterujący ESC, uniwersalne złącze kontrolne | |
| 29 | 10 |  |
ECM/PCM, czujnik przepływu powietrza, wyłącznik świateł stopu | |
| 30 | 10 |  |
M/T – włącznik lampy cofania, A/T – tylna lampa zespolona (IN) lewa i prawa, moduł tylnej kurtyny, jednostka nawigacji, lusterko elektrochromowe, moduł sterujący IPS | |
| 31 | 20 |  |
G4FD/D4FD : ECM G4NA/G4NC : PCM (A/T), ECM (M/T) |
|
| 32 | 20 |  |
G4NA: Cewka zapłonowa nr 1/nr 2/nr 3/nr 4, skraplacz | |
| 33 | 10 |  |
G4FD: Sonda lambda (GÓRA/DÓŁ), elektrozawór zmiennego wlotu, elektrozawór sterowania przedmuchem G4NA/G4NC: sonda tlenu (GÓRA/DÓŁ), elektrozawór zmiennego wlotu, elektromagnetyczny zawór regulacji przedmuchu D4FD: czujnik położenia wałka rozrządu, elektromagnes obejściowy układu chłodzenia EGR Zawór, skrzynka oleju napędowego (przekaźnik żarowy) |
|
| 34 | 10 |  |
G4FD: Zawór kontroli poziomu oleju nr 1/2, czujnik poziomu oleju, skrzynka bezpieczników i przekaźników E/R (RLY.1) G4NA/G4NC: Zawór kontroli poziomu oleju nr 1/2, czujnik położenia wałka rozrządu (wlot/wydech), E /R Skrzynka bezpieczników i przekaźników (RLY. 1) D4FD: Skrzynka bezpieczników i przekaźników E/R (RLY. 1), skrzynka oleju napędowego (przekaźnik nagrzewnicy PTC nr 1), sonda lambda, elektromagnetyczny zawór sterujący VGT |
|
| 35 | 10 |  |
G4FD : ECM G4NA : Przekaźnik pompy paliwa G4NC : Przekaźnik pompy paliwa, PCM (A/T), ECM (M/T) D4FD : Czujnik poziomu oleju, zawór regulujący ciśnienie paliwa |
|
| 36 | 10 (silnik benzynowy) |  |
WTRYSKIWACZ #1/#2/#3/#4 | |
| 10 (silnik Diesla) |  |
LAMBDA#1/#2, Zawór regulujący ciśnienie | ||
| Silnik FFV |  |
WTRYSKIWACZ #1/#2/#3/#4 | ||
| 37 | 15 |  |
G4NA/G4NC: PCM (A/T), ECM (M/T) | |
| 38 | 20 |  |
Skrzynka EMS (przekaźnik pompy paliwa) | |
| 39 | 30 |  |
Skrzynka EMS (przekaźnik spryskiwacza reflektora) | |
| 40 | 40 |  |
Skrzynka EMS | |
| Numer | Symbol | Opis | Rodzaj | |
| BEZPIECZNIK | 41 |  |
PRZEKAŹNIK WENTYLATORA | WTYCZKA MIKRO |
| 42 |  |
WYSOKI PRZEKAŹNIK WENTYLATORA | WTYCZKA MIKRO | |
| 43 |  |
PRZEKAŹNIK DMUCHAWY | WTYCZKA MIKRO | |
| 44 |  |
PRZEKAŹNIK KLAKSU | WTYCZKA MIKRO | |
| 45 |  |
PRZEKAŹNIK PDM 4 (IG2). | WTYCZKA MIKRO | |
| 46 |  |
PRZEKAŹNIK WYCIERACZKI PRZEDNIEJ | WTYCZKA MIKRO | |
| 47 |  |
PRZEKAŹNIK PDM 2 (ACC). | WTYCZKA MIKRO | |
| 48 |  |
PRZEKAŹNIK STARTOWY | WTYCZKA MIKRO | |
| 49 |  |
PRZEKAŹNIK PDM 3 (IG1). | WTYCZKA MIKRO | |
| 50 | TYLNY OGRZEWANY | PRZEKAŹNIK RR HTD | WTYCZKA MIKRO | |
| 551 | Benzyna: PTC | Podgrzewacz PTC/filtr paliwa | WTYCZKA MINI | |
Diesel: |
||||

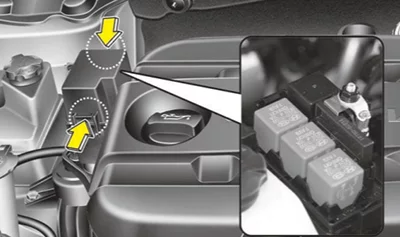

Komora silnika (tylko Diesel)
| Nazwa | Ampery [A] | Opis |
 |
80 | Przekaźnik żarzenia |
| PTC 1 | 50 | Przekaźnik PTC 1 |
| PTC 2 | 50 | Przekaźnik PTC 2 |
| PTC 3 | 50 | Przekaźnik PTC 3 |
