W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hyundaia i30, Elantra GT (GD) z lat: 2014.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

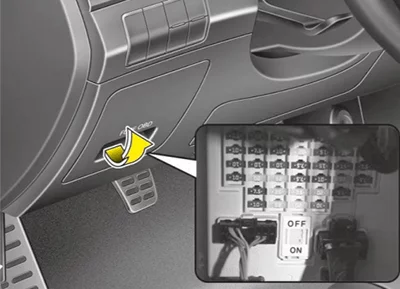

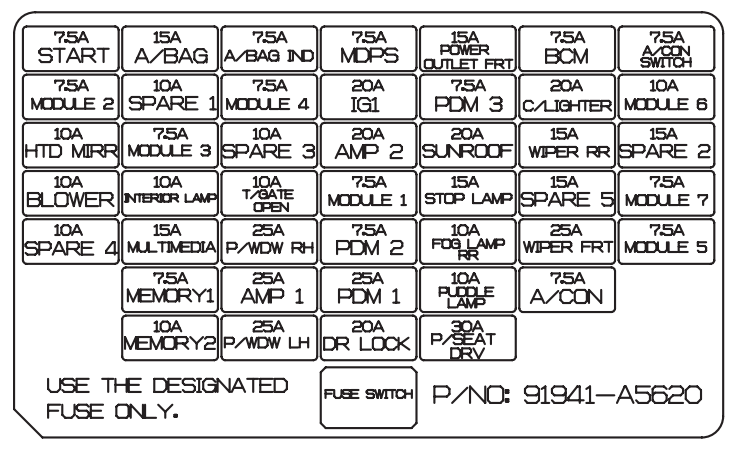

Przedział pasażerski (panel bezpieczników po stronie kierowcy)
| Nazwa | Ampery [A] | Opis |
| START | 10 | Przełącznik blokady zapłonu, alarm antykradzieżowy, przełącznik zakresu skrzyni biegów |
| A/CON SW | 10 | Moduł sterujący klimatyzacji |
| HTD MIRR | 10 | Silnik podgrzewanego lusterka zewnętrznego |
| SEAT HTR | 15 | Podgrzewacz siedzenia (przełącznik, zasilanie) |
| A/CON | 10 | Przekaźnik dmuchawy, moduł sterujący klimatyzacji, moduł sterujący szyberdachu, czujnik deszczu |
| FR FOG | 10 | Przekaźnik przednich świateł przeciwmgielnych |
| FR WIPER | 25 | Przekaźnik wycieraczek przednich |
| REAR WIPER | 15 | Przekaźnik tylnej wycieraczki |
| RR FOG | 10 | Przekaźnik tylnych świateł przeciwmgłowych |
| P/WDW LH | 25 | Przełącznik przedniej i tylnej szyby elektrycznej (lewe) |
| CLOCK | 10 | Zegar cyfrowy, dźwięk |
| C/LIGHTER | 15 | Gniazdo zasilania |
| DR LOCK | 20 | Moduł sterujący szyberdachu, przekaźnik odblokowania/blokowania drzwi |
| DEICER | 15 | Odmrażacz przedniej szyby |
| STOP | 15 | Przełącznik świateł stopu |
| ROOM LP | 15 | Lampa bagażnika, Lampa kopułkowa, Lampa mapowa, Zegar cyfrowy |
| AUDIO | 15 | Audio |
| T/GATE | 15 | Przekaźnik odblokowania tylnej klapy |
| SAFETY P/WDW RH | 25 | Wyłącznik bezpieczeństwa przedniej i tylnej szyby (prawy) |
| SAFETY P/WDW LH | 25 | Przełącznik bezpieczeństwa przedniej i tylnej szyby (lewy) |
| P/WDW RH | 25 | Przełącznik przedniej i tylnej szyby elektrycznej (prawy) |
| FR P/OUTLET | 15 | Gniazdo zasilania |
| T/SIG | 10 | Przełącznik świateł awaryjnych, kierunkowskaz |
| A/BAG IND | 10 | Wskaźnik poduszki powietrznej (zestaw wskaźników), SBR (pasażer, tył) |
| CLUSTER | 10 | Zestaw wskaźników, TPMS |
| A/BAG | 15 | Moduł sterujący SRS |
| IGN 1 | 15 | Moduł EPS, przełącznik ESP |
| HEAD LAMP | 15 | Przekaźnik reflektora |
| TAIL RH | 10 | Lampa czołowa (prawa), lampa schowka na rękawiczki, tylna lampa zespolona (prawa), lampka rejestracyjna |
| TAIL LH | 10 | Reflektor przedni (lewy), główny wyłącznik podnośnika szyby, tylna lampa zespolona (lewa), lampka rejestracyjna |

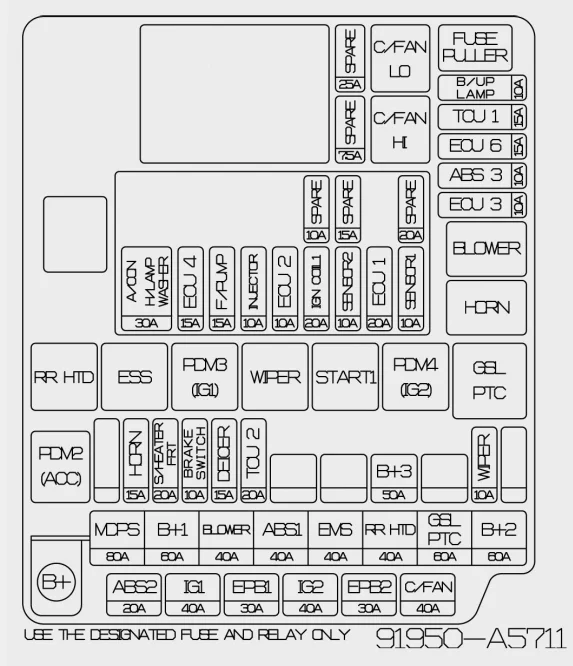

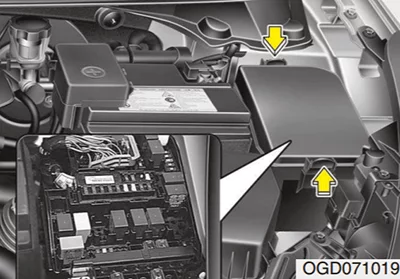

Komora silnika
| Opis | Nazwa | Ampery [A] | Opis |
| TOPIĄCE SIĘ ŁĄCZE | ALTERNETOR | 150 | Generator, skrzynka bezpieczników (D4FB/D4EA) |
| MDPS | 80 | Moduł sterujący EPS | |
| ABS.2 | 20 | Moduł sterujący ESP, moduł sterujący ABS, uniwersalne złącze kontrolne | |
| ABS.2 | 40 | Moduł sterujący ESP, moduł sterujący ABS, uniwersalne złącze kontrolne | |
| B+.1 | 50 | Skrzynka przyłączeniowa tablicy rozdzielczej | |
| RR HTD | 40 | Skrzynka przyłączeniowa tablicy rozdzielczej | |
| BLOWER | 40 | Przekaźnik dmuchawy | |
| C/FAN | 40 | Wentylator skraplacza nr 1, przekaźnik 2 | |
| B+.2 | 50 | Skrzynka przyłączeniowa tablicy rozdzielczej | |
| IGN.2 | 40 | Wyłącznik zapłonu, przekaźnik rozruchu | |
| IGN.1 | 30 | Stacyjka | |
| ECU | 30 | Przekaźnik główny, moduł sterujący układu napędowego (G4GC) | |
| BEZPIECZNIK | SPARE.1 | 20 | (Zapasowy) |
| FR FOG | 15 | Przekaźnik przednich świateł przeciwmgielnych | |
| A/CON | 10 | Przekaźnik klimatyzacji | |
| HAZARD | 15 | Przełącznik zagrożenia, przekaźnik zagrożenia | |
| F/PUMP | 15 | Przekaźnik pompy paliwa | |
| ECU.1 | 10 | ECM(G4FC), PCM(G4FC), TCM(D4FB), Generator (D4EA) | |
| ECU.3 | 10 | ECM(D4FB/D4EA) | |
| ECU.4 | 20 | ECM(D4FB/D4EA) | |
| INJ | 15 | Przekaźnik klimatyzacji, przekaźnik pompy paliwa, wtryskiwacz nr 1,2,3,4 (G4FC/G4GC), PCM(G4FC/G4GC), siłownik prędkości biegu jałowego (G4FC/G4GC), moduł immobilizera (D4FB) itp. | |
| SNSR.2 | 10 | Generator impulsów „A”, „B”, „TCM(D4FB), wyłącznik świateł stopu (G4FC/G4GC), czujnik prędkości pojazdu itp. | |
| HORN | 15 | Przekaźnik klaksonu | |
| ABS | 10 | Moduł sterujący ESP, moduł sterujący ABS, uniwersalne złącze kontrolne | |
| ECU.2 | 10 | Cewka zapłonowa nr 1,2,3,4(G4FC), PCM(G4GC) | |
| B/UP | 10 | Przełącznik świateł cofania, przełącznik zakresu skrzyni biegów, moduł tempomatu | |
| H/LP LO RH | 10 | Lampa czołowa (prawa), Siłownik poziomujący lampę czołową (prawa) | |
| H/LP LO LH | 10 | Reflektor przedni (lewa), Siłownik poziomowania reflektora (lewy), Przełącznik poziomowania reflektora | |
| H/LP HI | 20 | Przekaźnik świateł drogowych | |
| SNSR.1 | 10 | Moduł immobilizera (G4FC/G4GC), wyłącznik świateł stopu (D4FB), sonda lambda (D4FB) itp. | |
| SPARE | 10 | (Zapasowy) | |
| SPARE | 15 | (Zapasowy) | |
| SPARE | 20 | (Zapasowy) |
Komora silnika (z silnikiem Diesla)
| Nazwa | Ampery [A] | Opis |
| GLOW PLUG FUSIBLE LINK | 80 | Świeca żarowa, Nagrzewnica powietrza |
| PTC HEATER #1 FUSIBLE LINK | 50 | Grzałka PTC 1 |
| PTC HEATER #2 FUSIBLE LINK | 50 | Grzałka PTC 2 |
| PTC HEATER #3 FUSIBLE LINK | 50 | Grzałka PTC 3 |
| FUEL FILTER HEATER FUSIBLE LINK | 30 | Podgrzewacz filtra paliwa |
| GLOW PLUG RELAY | — | Przekaźnik świecy żarowej |
| PTC HEATER RELAY #1 | — | Przekaźnik grzałki PTC 1 |
| PTC HEATER RELAY #2 | — | Przekaźnik grzałki PTC 2 |
| PTC HEATER RELAY #3 | — | Przekaźnik grzałki PTC 3 |
| FUEL FILTER HEATER RELAY | — | Przekaźnik nagrzewnicy filtra paliwa |
