W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy Civic III z lat: 1984, 1985, 1986, 1987.
Honda Civic III to trzecia generacja popularnego kompaktowego samochodu Honda Civic, produkowanego w latach 1983-1987. Model ten przyniósł pewne ulepszenia w porównaniu do poprzednich wersji i był ważnym krokiem w rozwoju Civic.
Honda Civic III charakteryzował się bardziej aerodynamicznym designem i bardziej zaokrągloną sylwetką w porównaniu do poprzedników. Samochód miał nowe reflektory, zderzaki i detale stylizacyjne, które nadawały mu nowoczesny wygląd.
Wnętrze Hondy Civic III zostało również odświeżone i ulepszone. Zapewniano więcej przestrzeni dla pasażerów, a deska rozdzielcza miała bardziej ergonomiczny układ. Wprowadzono również nowe funkcje i systemy, takie jak elektryczne szyby i centralny zamek, które były dostępne w niektórych wersjach wyposażenia.
Pod względem napędu, Honda Civic III oferowała różne opcje silników benzynowych, w zależności od rynku i wersji. Silniki te miały różne pojemności i moce, a ich charakterystyka była nastawiona na osiągi i ekonomię paliwa.
Honda Civic III cieszył się popularnością ze względu na swoje kompaktowe rozmiary, niezawodność i przyjemność z jazdy. Był to samochód dobrze dopasowany do miejskich i codziennych potrzeb, oferujący przy tym pewien stopień komfortu i wyposażenia.
Podsumowując, Honda Civic III to trzecia generacja popularnego kompaktowego samochodu Honda Civic, który przyniósł pewne ulepszenia w porównaniu do poprzedników. Charakteryzował się nowoczesnym designem, przestronnym wnętrzem i różnymi opcjami napędu. Był to popularny model, który oferował niezawodność i dobrą dynamikę jazdy.

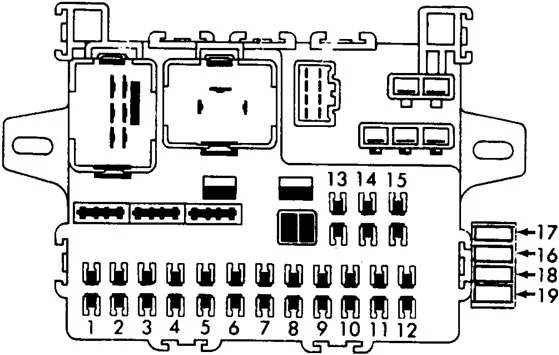

Skrzynka bezpieczników w przedziale pasażerskim
| Numer |
Ampery [A] |
Opis |
| 1 | 10 | Układ ostrzegania o hamowaniu, układ ładowania |
| 2 | 15 | Wycieraczki i spryskiwacze, szyberdach |
| 3 | 10 | Światła cofania, zegar i wskaźniki, ostrzeżenie o pasach bezpieczeństwa, wskaźniki obrotomierza i ostrzegawcze, kierunkowskazy (CRX), wskaźnik zmiany biegu na wyższy (CRX), wskaźnik 4WD |
| 4 | 10 | Kontrola emisji, wentylator chłodnicy, jednostka sterująca alternatora (’84 CRX 1300), wskaźnik zmiany biegu na wyższy (’84 CRX 1300), wskaźnik ładowania (’86-’87 Civic), układ ładowania (’86-’87 CRX), sterowanie 4WD |
| 5 | 10 | Reflektory |
| 6 | 10 | Reflektory |
| 7 | 10 | Reflektory |
| 8 | 10 | Reflektory |
| 9 | 15 | Światła hamowania, klakson |
| 10 | – | – |
| 11 | 15 | Światło bagażnika/włazu, oświetlenie wnętrza, ostrzeżenie o kluczyku, zegar i radio, zapalniczka, przednie światła obrysowe (’86-’87) |
| 12 | 15 | Światła na desce rozdzielczej i konsoli, przednie światła obrysowe (’84-’85), tylne światła obrysowe, światła licencyjne, światła postojowe, tylne światła, jednostka kontroli emisji (’86-’87 Wagon) |
| 13 | 15 | Klimatyzator, wentylator chłodnicy |
| 14 | 20 | Sterowanie klimatyzatorem, dmuchawą i nagrzewnicą, odmgławiacz tylnej szyby |
| 15 | 10 | Radio |
| 16 | 20 | Klimatyzator, wentylator chłodnicy, dach słoneczny |
| 30 | ’86-’87 (CRX) : Klimatyzator, wentylator chłodnicy, dach słoneczny | |
| 17 | 20 | Odmgławiacz tylnej szyby |
| 18 | 15 | ’86-’87 (CRX): Kontrola emisji |
| 19 | 15 | Civic Wagon: uwolnienie luku |
Komora silnika
Panel bezpieczników znajduje się w komorze silnika obok akumulatora
| Numer |
Ampery [A] |
Opis |
| 1 | 55 | Główny rozdział zasilania i bezpiecznik zagrożenia |
| 2 | 45 | Stacyjka |
| 3 | 45 | Skrzynka bezpieczników na deskę rozdzielczą, reflektory |
