W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy Civic IV z lat: 1988, 1989, 1990, 1991.

Honda Civic IV to czwarta generacja kompaktowego samochodu Honda Civic, produkowana w latach 1987-1991. Ten model przyniósł kilka udoskonaleń i zmian w porównaniu do poprzednich wersji, dając kontynuację popularności i sukcesu Civic.

Honda Civic IV wyróżniał się nowym wyglądem z bardziej aerodynamiczną sylwetką i gładkimi liniami. Samochód miał bardziej zaokrągloną przednią część, nowe reflektory i zderzaki, które nadawały mu nowoczesny wygląd. Wnętrze zostało również odświeżone i zaprojektowane w sposób ergonomiczny, oferując większą przestrzeń i wygodę dla kierowcy i pasażerów.

W zależności od rynku i wersji, Honda Civic IV oferowała różne silniki benzynowe o różnych pojemnościach i mocach. Były one zoptymalizowane pod kątem osiągów i efektywności paliwowej, oferując przyjemną dynamikę jazdy.

Wraz z Civic IV wprowadzono również pewne ulepszenia technologiczne i wyposażenie, takie jak elektryczne szyby, centralny zamek, klimatyzacja i system audio. Dostępne były różne wersje wyposażenia, które oferowały dodatkowe funkcje i komfort.

Honda Civic IV cieszył się popularnością ze względu na swoje kompaktowe rozmiary, niezawodność, oszczędność paliwa i przyjemność z jazdy. Był to samochód dobrze dopasowany do miejskiej jazdy i codziennych potrzeb, oferujący zarówno ekonomię, jak i pewien poziom sportowego charakteru.

Zobacz także:  Honda Civic VII (2001-2005) - schematy bezpieczników i przekaźników

Podsumowując, Honda Civic IV to czwarta generacja popularnego kompaktowego samochodu Honda Civic, która przyniosła udoskonalenia wizualne, technologiczne i wyposażeniowe. Charakteryzował się nowoczesnym designem, przestronnym wnętrzem i różnymi opcjami silnikowymi. Był to popularny model, który oferował niezawodność, oszczędność i przyjemność z jazdy.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

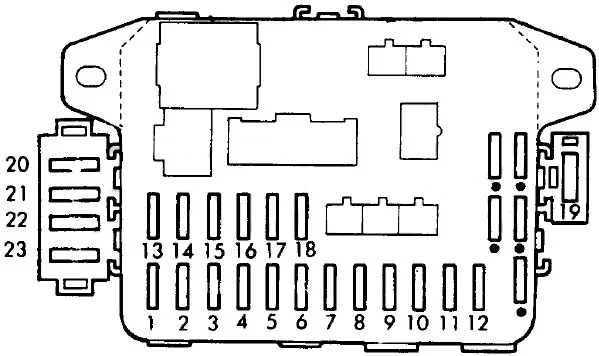

Skrzynka bezpieczników w przedziale pasażerskim

Honda Civic IV (1988-1991) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 10 Zintegrowana jednostka sterująca, przełącznik kombinacji, zespół wskaźników, przełącznik świateł cofania, przełącznik konsoli pozycji zmiany biegów, zegar (’90), elektromagnes blokady zmiany biegów (’90), jednostka sterująca blokady (’90), automatyczne pasy bezpieczeństwa
2 10 Elektromagnes rozrusznika, przekaźnik główny PGM-FI, elektroniczna jednostka sterująca PGM-FI, zintegrowana jednostka sterująca
3 20 Elektryczne zamki do drzwi
4 10 Prawe światła drogowe, lampka kontrolna świateł drogowych, przekaźnik świateł do jazdy dziennej
5 10 Światło drogowe lewego reflektora
6 30 Silnik dachu słonecznego
7 10 Tylne światła
8 10 Zintegrowana jednostka sterująca, oświetlenie wewnętrzne i zewnętrzne
9
10 10 Światła mijania lewego reflektora
11 10 Prawy reflektor mijania
12 15 Zintegrowana jednostka sterująca, oświetlenie bagażnika, światło kopuły, wyłącznik zapłonu, zegar, radio, zapalniczka
13 15 Elektryczne szyby, wycieraczki i spryskiwacze przedniej szyby, przekaźnik dachu słonecznego (’90), zintegrowana jednostka sterująca, przełącznik kombinowany (’90 CRX)
20 Elektryczne szyby, wycieraczki i spryskiwacze przedniej szyby, przekaźnik dachu słonecznego (’90), zintegrowana jednostka sterująca, przełącznik kombinowany (’90 CRX)
14 10 Civic: zespół wskaźnika, czujnik silnika i elementy sterujące
10 Wagon, CRX: zespół wskaźnika, czujnik i sterowanie silnika, przekaźnik główny PGM-FI, ECU PGM-FI, pompa paliwa, jednostka ELD, EACV
15 15 Silnik wentylatora chłodzącego (z wyjątkiem 4WD A/T Wagon), przekaźnik wentylatora chłodzącego
16 10 Światła dzienne
17 10 Radio, przekaźnik zapalniczki (’90)
18 10 Odmgławiacz tylnej szyby, elektryczne lusterka boczne, klimatyzacja
19 30 Silnik dmuchawy
20 20 Prawe przednie okno
21 20 Lewe przednie okno
22 20 Prawe tylne okno
23 20 Lewe tylne okno
Zobacz także:  Honda Civic X (2019) - schematy bezpieczników i przekaźników

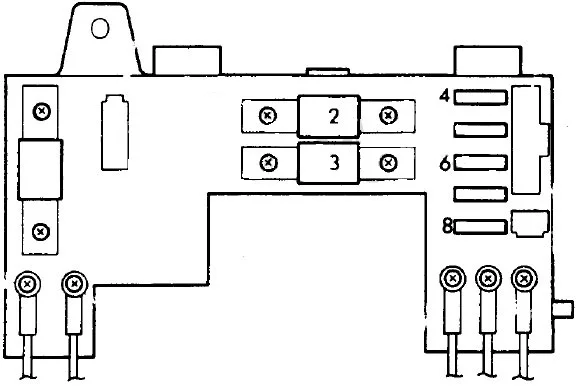

Skrzynka bezpieczników w komorze silnika

Honda Civic IV (1988-1991) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 60 Dystrybucja mocy
2 50 Skrzynka bezpieczników na deskę rozdzielczą
3 40 Skrzynka bezpieczników Dash, oświetlenie zewnętrzne
4 10 Elektroniczna jednostka sterująca PGM-FI, światła awaryjne, jednostka sterująca A/T (wagon), zintegrowana jednostka sterująca (’90), automatyczne pasy na ramię (’90)
5 15 Klaksony, światła hamowania, jednostka sterująca A/T (wagon), elektromagnes blokady kluczyka (tylko A/T), zwijacze pasów bezpieczeństwa (’90)
6 20 Odmgławiacz tylnej szyby
7 15 Przekaźnik główny PGM-FI
8 15 Sprzęgło sprężarki klimatyzacji, przekaźnik wentylatora skraplacza
