W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Transit i Tourneo z lat: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.

Ford Transit i Tourneo (2007-2014) to kolejna generacja popularnych pojazdów użytkowych i vanów marki Ford. Oto kilka istotnych informacji na temat Forda Transita i Tourneo (2007-2014):

  1. Design i funkcjonalność: Ford Transit i Tourneo z tego okresu miały nowoczesny i atrakcyjny wygląd. Ich design był bardziej aerodynamiczny i dynamiczny, a także bardziej przystosowany do wymagań współczesnego rynku. Przestrzeń ładunkowa i pasażerska została optymalizowana, zapewniając wygodę i elastyczność w użytkowaniu.
  2. Opcje nadwozia: Ford Transit i Tourneo były dostępne w różnych wariantach nadwozia, takich jak furgon, kombi, minibus czy pickup. To dawało użytkownikom możliwość wyboru pojazdu odpowiedniego do ich potrzeb, niezależnie od tego, czy transportowali towary czy przewoźili pasażerów.
  3. Silniki: Ford oferował różne silniki do Transita i Tourneo, w tym zarówno diesle, jak i benzynowe, o różnych pojemnościach i mocach. Dzięki temu użytkownicy mogli dopasować moc i osiągi do swoich indywidualnych wymagań, zapewniając jednocześnie ekonomiczne zużycie paliwa.
  4. Komfort i wyposażenie: Ford Transit i Tourneo (2007-2014) zapewniały wygodne i dobrze wyposażone wnętrze. Oferowały opcje takie jak klimatyzacja, systemy audio, elektryczne szyby i lusterka, centralny zamek oraz różne udogodnienia dla kierowcy i pasażerów. Dodatkowo, dostępne były różne wersje wyposażenia, które można było dopasować do indywidualnych preferencji.
  5. Bezpieczeństwo: Ford zawsze przykłada dużą wagę do bezpieczeństwa, dlatego Transit i Tourneo (2007-2014) były wyposażone w systemy bezpieczeństwa, takie jak ABS, poduszki powietrzne, układ stabilizacji toru jazdy (ESP) i system kontroli trakcji. Niektóre wersje wyposażone były również w zaawansowane systemy wspomagające, takie jak systemy monitorowania martwego pola czy systemy ostrzegające o kolizji.
  6. Zaawansowane technologie: Wraz z postępem technologicznym, Ford wprowadzał do Transita i Tourneo coraz więcej zaawansowanych technologii. Niektóre z opcji dostępnych w tych pojazdach obejmowały systemy nawigacji satelitarnej, systemy bezpieczeństwa i asystentów prowadzenia oraz systemy komunikacji i rozrywki.
  7. Popularność i sukces: Ford Transit i Tourneo (2007-2014) kontynuowały sukces swoich poprzedników i zdobyły szerokie uznanie na rynku. Ich niezawodność, trwałość i wszechstronność sprawiły, że były często wybierane przez firmy, przedsiębiorców oraz osoby prywatne, które potrzebowały solidnego i funkcjonalnego pojazdu użytkowego.
Zobacz także:  Ford Transit Connect (2002-2009) - schematy bezpieczników i przekaźników

Podsumowując, Ford Transit i Tourneo (2007-2014) to udoskonalone wersje popularnych pojazdów użytkowych i vanów, które oferowały nowoczesny design, funkcjonalność, wygodę, różnorodność wariantów nadwozia oraz zaawansowane technologie. Były one cenione zarówno wśród profesjonalnych użytkowników, jak i osób prywatnych, poszukujących niezawodnego i wszechstronnego pojazdu do codziennego użytku.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Lokalizacja skrzynek bezpieczników

A – Skrzynka bezpieczników wstępnych;
B – Standardowa skrzynka przekaźnikowa;
C – Skrzynka przyłączeniowa w przedziale pasażerskim;
D – Skrzynka przyłączeniowa komory silnika.



Kierownica po lewej stronie

Ford Transit i Tourneo (2007-2014) - schematy bezpieczników i przekaźników

Kierownica po prawej stronie

Ford Transit i Tourneo (2007-2014) - schematy bezpieczników i przekaźników

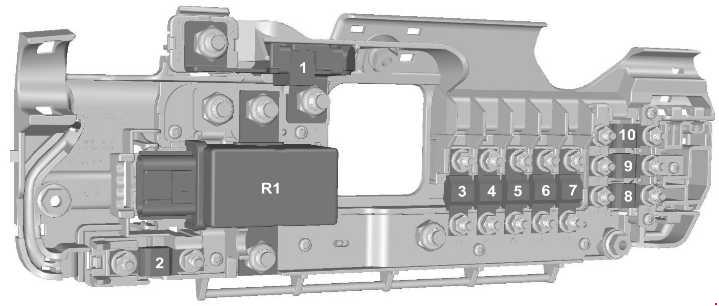

Skrzynka bezpieczników wstępnych

Znajduje się pod siedzeniem kierowcy.

Ford Transit i Tourneo (2007-2014) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 350A Rozrusznik i alternator
2 60A Zasilanie skrzynki przyłączeniowej pasażera – istotne dla rozruchu;

Skrzynka przyłączeniowa pasażera KL15 dla Start-Stop.

3 100A Zasilanie skrzynki przyłączeniowej silnika – nie dotyczy rozruchu
4 40A Podgrzewana szyba przednia po prawej stronie
5 100A Standardowe zasilanie skrzynki przekaźnikowej – nie dotyczy rozruchu
6 40A Podgrzewana szyba przednia z lewej strony
7 60A Zasilanie skrzynki przyłączeniowej pasażera – nie dotyczy rozruchu
8 60A Punkt podłączenia klienta
9 60A Punkt podłączenia klienta
10 60A Punkt podłączenia klienta
R1 Przekaźnik wyłącznika drugiego akumulatora

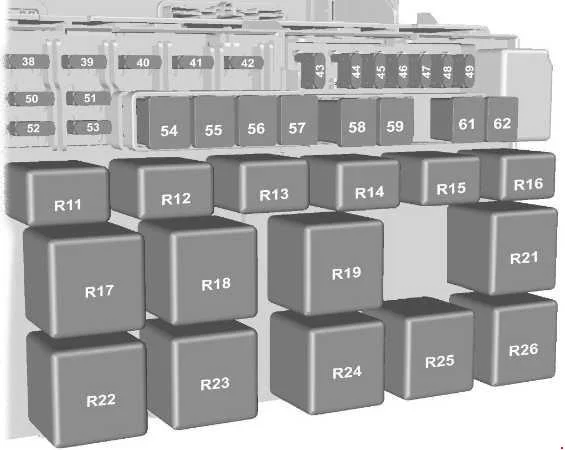

Standardowa skrzynka przekaźnikowa

Znajduje się za schowkiem na rękawiczki.

Ford Transit i Tourneo (2007-2014) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
38 20A Wycieraczka tylnej szyby
39 10 A Sterowanie klimatyzacją przednią i tylną
40 5A Nieużywany
41 5A Tachograf
42 5A Poziomowanie reflektorów, główny włącznik światła (KL15)
43 20A Podgrzewane fotele przednie
44 20A Klakson
45 20A Pomocniczy przód punktu zasilania
46 10 A Podgrzewane lusterka boczne, jeśli zainstalowano CAT 1
47 20A Zapalniczka
48 5A Zasilanie cewek przekaźników, lusterka mocy
49 20A Pomocniczy punkt zasilania z tyłu
50 10 A Światła drogowe po lewej stronie
51 10 A Światła drogowe po prawej stronie
52 10 A Światła mijania po lewej stronie
53 10 A Światła mijania po prawej stronie
54 30A Bezpiecznik wstępny świateł mijania, świateł drogowych, świateł do jazdy dziennej, tachografu, dmuchawy nagrzewnicy dodatkowej na paliwo
55 40A Silnik dmuchawy nagrzewnicy
56 20A Okna elektryczne
57 30A Silnik dmuchawy tylnej nagrzewnicy
58 30A Silnik wycieraczki przedniej
59 30A Podgrzewana szyba tylna, podgrzewane lusterka boczne
60 Nieużywany
61 60A Przekaźnik zapłonu (KL15 #1)
62 60A Przekaźnik zapłonu (KL15 #2)
Przekaźniki
R11 Światła mijania reflektorów
R12 Podgrzewane lusterka zewnętrzne (jeśli zainstalowano alarm CAT 1);

Gniazdo zasilania (jeśli nie zainstalowano alarmu CAT 1).

R13 Światła drogowe reflektorów
R14 Klakson
R15 Światła do jazdy dziennej
R16 Programowalna grzałka opalana paliwem
R17 Podgrzewane szyby tylne i podgrzewane lusterka boczne (lub podgrzewana szyba tylna po lewej stronie, jeśli zainstalowano alarm kat. 1)
R18 Podgrzewana tylna szyba po prawej stronie, jeśli zainstalowano alarm kat. 1
R19 Zasilanie (KL15 #2)
R20 PJB KL15 (tylko Start-Stop)
R21 Zasilanie (KL15 #1)
R22 Podgrzewana szyba przednia po prawej stronie
R23 Wysoka i niska funkcja wycieraczki przedniej szyby
R24 Wycieraczka tylnej szyby
R25 Funkcja włączania i wyłączania wycieraczek przedniej szyby
R26 Podgrzewana szyba przednia po lewej stronie

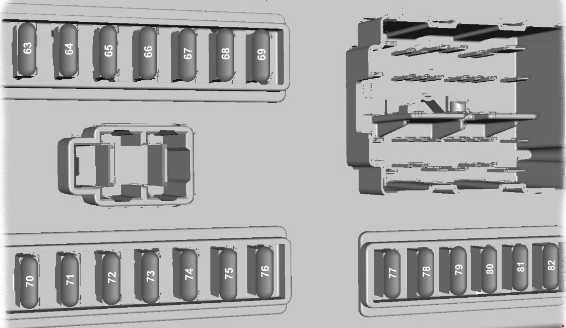

Skrzynka przyłączeniowa pasażera

Znajduje się za schowkiem na rękawiczki.

Ford Transit i Tourneo (2007-2014) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
63 5A Tylne wspomaganie parkowania, czujnik deszczu
64 2A Czujnik żądania pedału przyspieszenia
65 15A Przełącznik świateł hamowania
66 5A Zestaw wskaźników;

Zasilanie PATS;

Tachograf;

Podświetlenie przełącznika na tablicy rozdzielczej.

67 15A Pompa spryskiwacza
68 10 A Moduł kontroli ograniczeń
69 20A Wyłącznik świateł zewnętrznych (KL15)
70 20A Sygnalizator dźwiękowy zasilany bateryjnie
71 5A Wyłącznik świateł zewnętrznych (KL30)
72 10 A Zasilanie oszczędzania baterii, OBDII (KL30)
73 15A Zasilanie radia, jednostki nawigacyjnej i telefonu
74 5A Zestaw wskaźników;

Timer podgrzewacza wspomagającego na paliwo;

Zasilanie zdalnego otwierania pojazdu bez kluczyka;

Wewnętrzny czujnik ruchu (KL30).

75 7,5A Lampy boczne po prawej stronie
76 7,5A Lampy boczne po lewej stronie
77 5A Zasilanie wyłącznika zapłonu;

Zasilanie cewek wyłącznika akumulatora.

78 15A Centralny zamek
79 7,5A Oświetlenie tablicy rejestracyjnej;

Boczne obrysy.

80 15A Przednie światła przeciwmgielne
81 10 A Tylne światła przeciwmgielne
82 3A Zasilanie zapłonu zestawu audio i wskaźników
Bezpieczniki pomocnicze
83 10 A Moduł holowniczy przyczepy (lokalizacja — przestrzeń na nogi po lewej stronie)
84 7,5A Wykrywanie świec żarowych DPF (lokalizacja — pod skrzynką przyłączeniową komory silnika)

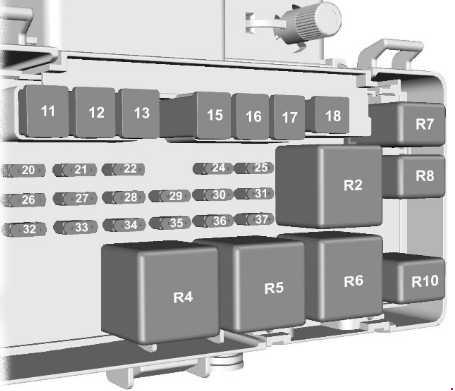

Skrzynka przyłączeniowa silnika

Ford Transit i Tourneo (2007-2014) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
11 60A Wentylator chłodzący silnik
12 30A Zasilanie modułu holowania przyczepy i modułu holowania przyczepy (KL30)
13 40A Pompa ABS i ESP
14 Nieużywany
15 60A Świece żarowe
16 60A Przekaźnik zapłonu (KL15 #3)
17 30A Włącz rozrusznik
18 40A Zasilanie zapłonu (KL15) do skrzynki przyłączeniowej pasażera (pojazdy bez systemu Start-Stop)
18 Nieużywany (pojazdy z systemem Start-Stop)
19 Nieużywany
20 10 A ABS;

ESP;

Czujnik kąta skrętu;

Zasilanie czujnika YAW (KL30).

21 25A Zawory ABS i ESP oraz jednostka sterująca
22 Nieużywany
23 Nieużywany
24 5A Pompa paliwowa (bez nagrzewnicy paliwowej)
24 20A Pompa paliwa (z nagrzewnicą paliwową)
25 Nieużywany
26 15A Moc PCM
27 5A Pompa paliwa (z nagrzewnicą paliwową)
28 5A Czujnik T-MAF
29 5A Monitorowanie świec żarowych parownika
30 7,5A Dźwiękowy zawór upustowy
31 15A Pompa VAP/UEGO
32 20A Świeca żarowa parownika
33 10 A Lampy cofania
34 20A Zasilanie przyczepy KL15
35 Nieużywany
36 10 A Sprzęgło klimatyzacji
37 Nieużywany
Przekaźniki
R2 Świece żarowe
R3 Holowanie przyczepy (KL15)
R4 Włącz rozrusznik
R5 Zasilanie (KL15 #4)
R6 Zasilanie (KL15 #3)
R7 Pompa paliwowa
R8 Świeca żarowa parownika
R9 Nieużywany
R10 Elektrozawór sprzęgła klimatyzacji
