Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



2,0L EcoBlue

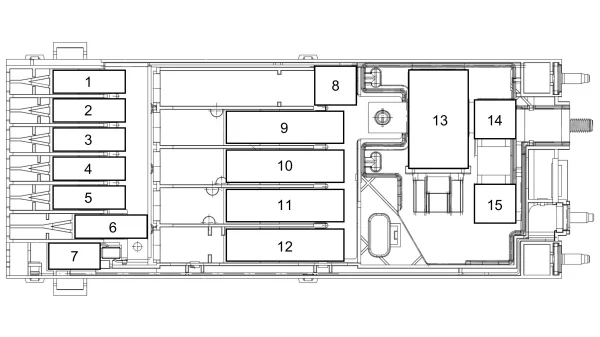

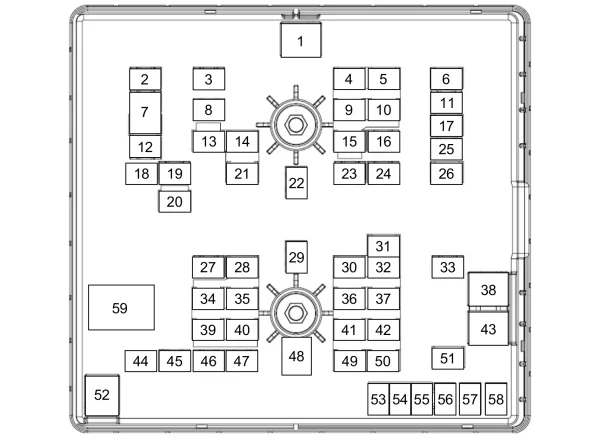

Skrzynka bezpieczników w komorze silnika

Ford Transit Custom i Tourneo Custom (2023) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 50 A Wycieraczki.
2 – Nieużywany.
3 40 A Element grzejny przedniej szyby z prawej strony.
4 15 A Pompa spryskiwacza tylnej szyby.
5 – Nieużywany.
6 – Nieużywany.
7 40 A Silnik dmuchawy z przodu.
8 40 A Element grzejny przedniej szyby z lewej strony.
9 15 A Zaczep zamka drzwi tylnych.
10 5 A Moduł sterujący energią akumulatora — MHEV.
11 40 A Dodatkowe gniazdo zasilania.   Port USB.
12 20 A Sygnał dźwiękowy.
13 20 A Układ selektywnej redukcji katalitycznej.
14 10 A Zasilanie pojazdu 5.
15 – Nieużywany.
16 – Nieużywany.
17 10 A Reflektory ksenonowe prawe.
18 40 A Odszranianie tylnej szyby.
19 20 A Przednie światła przeciwmgielne.
20 10 A Lusterka składane elektrycznie.
21 15 A Zasilanie pojazdu 4.
22 40 A Silnik dmuchawy z tyłu.
23 20 A Pompa paliwowa.
24 40 A Przekaźnik rozrusznika.
25 40 A Dodatkowe gniazdo zasilania.
26 10 A Reflektory ksenonowe lewe.
27 40 A Układ selektywnej redukcji katalitycznej.
28 20 A Zasilanie pojazdu 1.
29 40 A Nagrzewnica filtra paliwa.
30 15 A Pompa płynu chłodzącego.
31 5 A Układ zapobiegający blokowaniu kół podczas hamowania.
32 15 A Moduł sterujący skrzynią biegów.
33 30 A Rozrusznik.
34 15 A Układ selektywnej redukcji katalitycznej.
35 15 A Zasilanie pojazdu 2.
36 5 A Zintegrowany z pasem alternator rozrusznika — MHEV.
37 5 A Świece żarowe.   Moduł sterowania zespołem napędowym.
38 60 A Świece żarowe.
39 15 A Układ selektywnej redukcji katalitycznej.
40 10 A Zasilanie pojazdu 3.
41 10 A Monitorowanie świecy żarowej.
42 15 A Zespół sterujący skrzynią biegów.
43 60 A Pompa układu zapobiegającego blokowaniu kół podczas hamowania.
44 25 A Wentylator
45 30 A Gniazdo przyczepy.
46 – Nieużywany.
47 40 A Tylne zawieszenie.
48 50 A Wentylator
49 15 A Czujnik tlenków azotu.
50 5 A Nagrzewnica zamkniętego układu odpowietrzania skrzyni korbowej.
51 10 A Sprzęgło klimatyzacji.
52 50 A Wentylator
53 5 A Aktywny napinacz — MHEV.
54 20 A Ostrzegawczy sygnał akustyczny cofania.
55 25 A Pompa płynu przekładniowego.
56 20 A Nagrzewnica wspomagająca na paliwo.
57 25 A Układ zapobiegający blokowaniu kół podczas hamowania z elektronicznym układem stabilizacji toru jazdy.
58 30 A Gniazdo przyczepy.
59 – Przekaźnik wentylatora chłodzenia.

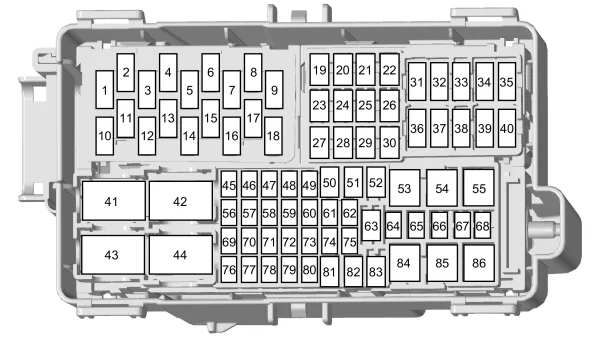

Skrzynka bezpieczników w przedziale kierowcy

Ford Transit Custom i Tourneo Custom (2023) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 5 A Port USB.
2 – Nieużywany.
3 5 A Port USB.
4 – Nieużywany.
5 5 A Port USB.
6 – Nieużywany.
7 – Nieużywany.
8 – Nieużywany.
9 10 A Ogrzewane lusterka zewnętrzne.
10 – Nieużywany.
11 – Nieużywany.
12 – Nieużywany.
13 – Nieużywany.
14 – Nieużywany.
15 – Nieużywany.
16 5 A Czujnik deszczu.
17 – Nieużywany.
18 20 A Silniczek wycieraczki szyby tylnej.
19 – Nieużywany.
20 – Nieużywany.
21 20 A Ogrzewana szyba tylna.
22 20 A Ogrzewana szyba tylna.
23 20 A Dodatkowe gniazdo zasilania.
24 20 A Dodatkowe gniazdo zasilania.
25 25 A Silniczek wycieraczki przedniej szyby.
26 25 A Silniczek wycieraczki przedniej szyby.
27 – Nieużywany.
28 – Nieużywany.
29 – Nieużywany.
30 – Nieużywany.
31 – Nieużywany.
32 – Nieużywany.
33 – Nieużywany.
34 – Nieużywany.
35 – Nieużywany.
36 – Nieużywany.
37 – Nieużywany.
38 – Nieużywany.
39 – Nieużywany.
40 – Nieużywany.
41 – Nieużywany.
42 40 A Przekaźnik zapłonu-rozruchu.
43 – Przekaźnik niefabrycznego wyposażenia opcjonalnego.
44 40 A Przekaźnik zapłonu-rozruchu.
45 10 A Moduł niefabrycznego wyposażenia opcjonalnego.
46 15 A Moduł holowania przyczepy.
47 5 A Nagrzewnica zasilana paliwem.
48 – Nieużywany.
49 10 A Przełącznik pedału hamulca.
50 – Nieużywany.
51 – Nieużywany.
52 30 A Siedzenie kierowcy regulowane elektrycznie.
53 60 A Akumulator.
54 60 A Przemiennik prądu.
55 50 A Moduł sterujący układami nadwozia.
56 – Nieużywany.
57 – Nieużywany.
58 10 A Interfejs nadwozia pojazdu kempingowego.   Moduł sterujący interfejsu niefabrycznego wyposażenia opcjonalnego.   Dodatkowa skrzynka przyłączowa.
59 – Nieużywany.
60 – Nieużywany.
61 7,5 A Tachograf.
62 15 A Moduł interfejsu niefabrycznego wyposażenia opcjonalnego.
63 20 A Dodatkowe gniazdo zasilania.
64 – Nieużywany.
65 – Nieużywany.
66 10 A Układ przekaźników rozszerzonego odcięcia.
67 – Nieużywany.
68 5 A Moduł holowania przyczepy.
69 30 A Elektroniczny układ wspomagania kierownicy.
70 – Nieużywany.
71 10 A Siedzenia ogrzewane.
72 10 A Siedzenia ogrzewane.
73 20 A Moduł reflektorów adaptacyjnych.   Regulacja ustawienia reflektorów.
74 – Nieużywany.
75 10 A Skrzynka rozdzielcza zasilania.
76 – Nieużywany.
77 5 A Włącznik reflektorów.
78 – Nieużywany.
79 5 A Przekaźnik zapłonu-rozruchu.
80 – Nieużywany.
81 – Nieużywany.
82 – Nieużywany.
83 15 A Moduł sterujący układu kontroli dynamiki pojazdu.
84 50 A Moduł sterujący układami nadwozia.
85 – Nieużywany.
86 50 A Moduł sterujący układami nadwozia.
Zobacz także:  Ford Edge I (2012) - schematy bezpieczników i przekaźników

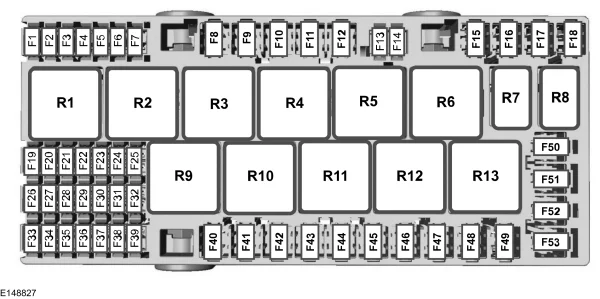

Skrzynka bezpieczników w przedziale pasażerskim

Ford Transit Custom i Tourneo Custom (2023) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 40 A Dodatkowy przełącznik 1.
2 40 A Dodatkowy przełącznik 2.
3 20 A Przełącznik lampy sygnalizacyjnej.
4 20 A Zapłon.
5 10 A Kierunkowskazy.
6 5 A Dioda LED dodatkowego przełącznika 2.
7 – Nieużywany.
8 10 A Oświetlenie wnętrza.
9 15 A Dwukierunkowe złącze radia.
10 5 A Zapłon.
11 10 A Zapłon.
12 20 A Ekran dotykowy.
13 5 A Przekaźnik trybu zasilania.
14 5 A Zapłon.
15 5 A Zasilanie.
16 – Przekaźnik lampy sygnalizacyjnej.
17 – Przekaźnik dodatkowego przełącznika 1.
18 – Przekaźnik dodatkowego przełącznika 2.
19 – Przekaźnik zapłonu.
20 – Przekaźnik lewego kierunkowskazu.
21 – Przekaźnik trybu zasilania.
22 – Przekaźnik świateł zewnętrznych.
23 – Przekaźnik prawego kierunkowskazu.
24 – Nieużywany.

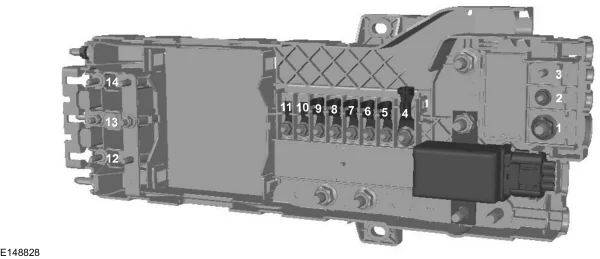

Dodatkowa skrzynka bezpieczników wysokoprądowych

Ford Transit Custom i Tourneo Custom (2023) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 125 A Moduł sterujący układami nadwozia.
2 80 A Elektroniczny układ wspomagania kierownicy.
3 150 A Dodatkowa nagrzewnica.
4 – Nieużywany.
5 – Nieużywany.
6 150 A Skrzynka bezpieczników w przedziale pasażerskim.
7 60 A Pojazd kempingowy.
8 – Akumulator.
9 470 A Przetwornik prądu stałego na prąd stały.
10 300 A Skrzynka bezpieczników komory silnika.
11 – Nieużywany.
12 150 A Skrzynka bezpieczników w przedziale kierowcy.
13 – Przekaźnik zmniejszania obciążenia.
14 180 A Dodatkowe gniazdo zasilania 1.
15 60 A Dodatkowe gniazdo zasilania 2.

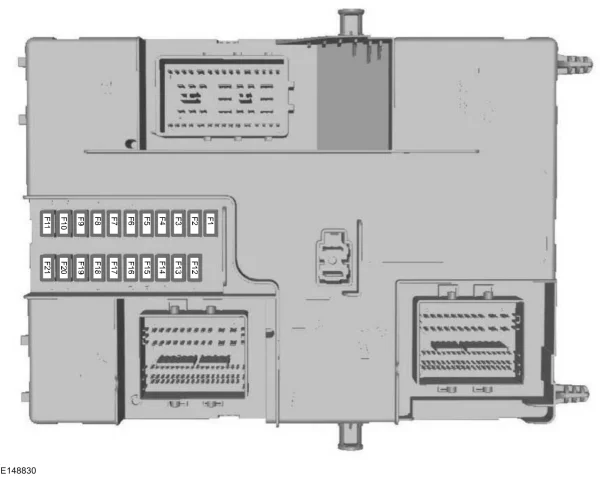

Moduł sterujący układami nadwozia

Ford Transit Custom i Tourneo Custom (2023) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 – Nieużywany.
2 10 A Przemiennik prądu.
3 7,5 A Przełącznik okna sterowanego elektrycznie.   Sterowane elektrycznie lusterka zewnętrzne.
4 20 A Nieużywany.
5 – Nieużywany.
6 10 A Nieużywany.
7 10 A Nieużywany.
8 5 A Syrena systemu alarmowego.
9 5 A Czujnik wtargnięcia.   Klimatyzacja z tyłu pojazdu.
10 – Nieużywany.
11 – Nieużywany.
12 7,5 A Układ ogrzewania, wentylacji i klimatyzacji.
13 7,5 A Złącze diagnostyczne.   Kolumna kierownicza.   Zestaw wskaźników.
14 15 A Moduł sterujący energią akumulatora — MHEV.
15 15 A Moduł SYNC 3.
16 – Nieużywany.
17 7,5 A Tachograf.
18 7,5 A Nieużywany.
19 5 A Syrena alarmu zasilana przez baterię.
20 5 A Włącznik zapłonu.
21 5 A Sterowanie nagrzewnicą o dodatnim współczynniku temperaturowym.
22 5 A Moduł sterujący systemem ostrzegania pieszych.
23 30 A Nieużywany.
24 30 A Nieużywany.
25 20 A Moduł drzwi kierowcy.
26 30 A Moduł drzwi pasażera.
27 30 A Nieużywany.
28 30 A Nieużywany.
29 15 A Nieużywany.
30 5 A Nieużywany.
31 10 A Złącze diagnostyczne.   Odbiornik kluczyka ze zdalnym sterowaniem.
32 20 A RADIO.   Moduł telematyczny.
33 – Nieużywany.
34 30 A Tachograf.   Centrum komunikatów.   Nagrzewnica o dodatnim współczynniku temperaturowym.   Przetwornik prądu stałego na prąd zmienny.   Kamera układu pomocy w utrzymaniu pasa ruchu.   Układ pomocy przy parkowaniu.   Kolumna kierownicza.
35 5 A Nieużywany.
36 15 A Układ pomocy przy parkowaniu.   Kamera układu pomocy w utrzymaniu pasa ruchu.   Moduł sterujący kolumną kierowniczą.
37 20 A Nieużywany.
38 30 A Okna sterowane elektrycznie.



2,2L Diesel

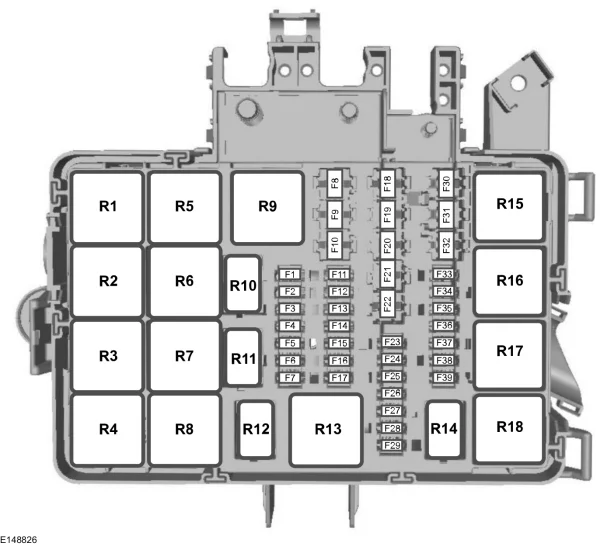

Skrzynka bezpieczników w komorze silnika

Ford Transit Custom i Tourneo Custom (2023) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F1 – Nieużywany.
F2 – Nieużywany.
F3 – Nieużywany.
F4 – Nieużywany.
F5 3 A Świeca żarowa parownika filtra cząstek stałych.
F6 3 A Układ zapobiegający blokowaniu kół podczas hamowania z elektronicznym układem stabilizacji toru jazdy.
F7 7,5 A Moduł sterowania zespołem napędowym.   Moduł jednostki sterującej układu Telematics.
F8 – Nieużywany.
F9 30 A Wycieraczka przedniej szyby po lewej stronie.
F10 30 A Wycieraczka przedniej szyby po prawej stronie.
F11 10 A Sprzęgło klimatyzacji.
F12 20 A Świeca żarowa parownika filtra cząstek stałych.
F13 – Nieużywany.
F14 – Nieużywany.
F15 – Nieużywany.
F16 – Nieużywany.
F17 – Nieużywany.
F18 40 A Układ zapobiegający blokowaniu kół podczas hamowania z elektronicznym układem stabilizacji toru jazdy.
F19 30 A Elektromagnes rozrusznika.
F20 60 A Świece żarowe.
F21 60 A Przekaźnik zapłonu 3.
F22 30 A Nagrzewnica wspomagająca na paliwo.
F23 10 A Nieużywany (zapasowy).
F24 7,5 A Pompa paliwa.
F25 15 A Nieużywany (zapasowy).
F26 – Nieużywany.
F27 – Nieużywany.
F28 – Nieużywany.
F29 3 A Zespół audio.
F30 60 A Wentylator chłodzenia o niskiej prędkości.
F31 – Nieużywany.
F32 60 A Silniczek wycieraczki przedniej szyby.
F33 – Nieużywany.
F34 – Nieużywany.
F35 15 A Moduł sterowania zespołem napędowym.
F36 7,5 A Przepływomierz masowy powietrza.
F37 7,5 A Zawór sterujący dawką paliwa.
F38 7,5 A Sprzęgło klimatyzacji.
F39 15 A Czujnik temperatury spalin.   Pompa paliwa układu parownika paliwa.   Elektromagnetyczny zawór obejściowy płynu chłodzącego.   Wentylator chłodzenia o niskiej prędkości.   Wentylator chłodzenia o wysokiej prędkości.



Zobacz także:  Ford Bronco Sport (2021) - schematy bezpieczników i przekaźników
Numer przekaźnika Opis
R1 Przekaźnik zapłonu 3.
R2 Nieużywany.
R3 Wycieraczka szyby tylnej.
R4 Przekaźnik wycieraczek przedniej szyby.
R5 Nieużywany.
R6 Wycieraczki przedniej szyby.
R7 Prędkość wycieraczki przedniej szyby.
R8 Nagrzewnica paliwa.
R9 Rozrusznik
R10 Sprzęgło klimatyzacji.
R11 Świeca żarowa układu parownika paliwa.
R12 Pompa paliwa.
R13 Nieużywany.
R14 Nieużywany.
R15 Wentylator chłodzenia o niskiej prędkości.
R16 Nieużywany.
R17 Moduł sterowania zespołem napędowym.
R18 Wentylator chłodzenia o wysokiej prędkości.



Skrzynka bezpieczników w przedziale pasażerskim

Ford Transit Custom i Tourneo Custom (2023) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F1 10 A Moduł sterujący uzupełniającym systemem bezpieczeństwa.
F2 – Nieużywany.
F3 10 A Ogrzewane lusterka zewnętrzne.
F4 – Nieużywany.
F5 20 A Nagrzewnica wspomagająca na paliwo.
F6 5 A Tachograf.
F7 10 A Adaptacyjny układ kontroli prędkości.
F8 40 A Przetwornik prądu stałego na prąd zmienny.
F9 – Nieużywany.
F10 30 A Siedzenie kierowcy regulowane elektrycznie.
F11 – Nieużywany.
F12 – Nieużywany.
F13 – Nieużywany.
F14 5 A Moduł sterowania zespołem napędowym.
F15 40 A Moduł sterowania zespołem napędowym.
F16 40 A Skrzynka bezpieczników w przedziale pasażerskim.
F17 – Nieużywany.
F18 30 A Układ zapobiegający blokowaniu kół podczas hamowania z elektronicznym układem stabilizacji toru jazdy.
F19 5 A Tachograf.
F20 5 A Przekaźnik ogrzewania przedniej szyby.   Przekaźnik ogrzewanego lusterka zewnętrznego.   Gniazdo zasilania prądem zmiennym.   Przetwornik prądu stałego na prąd zmienny.
F21 10 A Złącze pojazdu zmodyfikowanego.
F22 15 A Skrzynka bezpieczników w przedziale pasażerskim.
F23 7,5 A Układ ogrzewania, wentylacji i klimatyzacji.
F24 5 A Regulacja ustawienia reflektorów.
F25 7,5 A Oświetlenie wnętrza.
F26 10 A Podgrzewane siedzenia.
F27 10 A Podgrzewane siedzenia.
F28 20 A Światła doświetlające zakręty.
F29 10 A Kamera wsteczna.   Wewnętrzne lusterko wsteczne.   Układ pomocy w utrzymaniu pasa ruchu.
F30 5 A Adaptacyjny układ kontroli prędkości.
F31 – Nieużywany.
F32 10 A Lampka oświetlenia wnętrza
F33 – Nieużywany.
F34 20 A Wycieraczka szyby tylnej.
F35 5 A Lusterka składane elektrycznie.
F36 20 A Sygnał dźwiękowy.
F37 7,5 A Nieużywany (zapasowy).
F38 5 A Przekaźnik wycieraczek przedniej szyby.   Przekaźnik wycieraczki tylnej szyby.   Przekaźnik sygnału dźwiękowego.   Przekaźnik silniczka dmuchawy.
F39 7,5 A Okna sterowane elektrycznie.   Układ ogrzewania, wentylacji i klimatyzacji z tyłu pojazdu.   Układ zamka centralnego bez kluczyka.
F40 40 A Silnik dmuchawy.
F41 40 A Silnik dmuchawy z tyłu.
F42 30 A Ogrzewana szyba tylna.
F43 30 A Moduł przyczepy.
F44 60 A Dodatkowe gniazda zasilania.
F45 – Nieużywany.
F46 30 A Okna sterowane elektrycznie.
F47 20 A Zapalniczka.
F48 20 A Dodatkowe gniazda zasilania z tyłu.
F49 20 A Dodatkowe gniazda zasilania z przodu.
F50 60 A Przekaźnik zapłonu 1.
F51 60 A Przekaźnik zapłonu 2.
F52 40 A Element grzejny przedniej szyby z lewej strony.
F53 40 A Element grzejny przedniej szyby z prawej strony.



Numer przekaźnika Opis
R1 Nagrzewnica wspomagająca na paliwo.
R2 Dodatkowe gniazda zasilania.
R3 Nieużywany.
R4 Przekaźnik zapłonu 2.
R5 Nieużywany.
R6 Przekaźnik zapłonu 1.
R7 Sygnał dźwiękowy.
R8 Nieużywany.
R9 Silnik dmuchawy.
R10 Silnik dmuchawy z tyłu.
R11 Ogrzewana szyba tylna.   Ogrzewane lusterka zewnętrzne.
R12 Element grzejny przedniej szyby z prawej strony.
R13 Element grzejny przedniej szyby z lewej strony.



Skrzynka bezpieczników wysokoprądowych

Ford Transit Custom i Tourneo Custom (2023) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F1 470 A Alternator.   Rozrusznik   Skrzynka przyłączowa w komorze silnika.
F2 100 A Skrzynka bezpieczników w przedziale pasażerskim.
F3 – Nieużywany.
F4 200 A Dodatkowa skrzynka przyłączeniowa.
F5 100 A Dodatkowa skrzynka przyłączeniowa.
F6 80 A Elektryczna nagrzewnica wspomagająca.
F7 80 A Przekaźnik ogrzewania przedniej szyby.
F8 100 A Skrzynka przyłączowa w komorze silnika.
F9 100 A Dodatkowa skrzynka przyłączeniowa.
F10 60 A Skrzynka bezpieczników w przedziale pasażerskim.
F11 60 A Skrzynka bezpieczników w przedziale pasażerskim.
F12 60 A Złącze pojazdu zmodyfikowanego.
F13 60 A Złącze pojazdu zmodyfikowanego.
F14 60 A Złącze pojazdu zmodyfikowanego.



Pojazd z napędem hybrydowym z możliwością ładowania z sieci elektrycznej (PHEV)

Skrzynka bezpieczników w komorze silnika

Ford Transit Custom i Tourneo Custom (2023) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 50 A Wycieraczki.
2 – Nieużywany.
3 40 A Element grzejny przedniej szyby z prawej strony.
4 15 A Silniczek tylnego spryskiwacza.
5 – Nieużywany.
6 5 A Siłownik pokrywy wlewu paliwa.
7 40 A Silnik dmuchawy z przodu.
8 40 A Element grzejny przedniej szyby z lewej strony.
9 – Nieużywany.
10 5 A Zawór odcinający zbiornik paliwa.
11 40 A Dodatkowe gniazdo zasilania.   Port USB.
12 20 A Sygnał dźwiękowy.
13 10 A Zasilanie pojazdu 3.
14 5 A Zawór odcinający rdzeń nagrzewnicy.
15 5 A Pompa płynu chłodzącego turbosprężarki.
16 – Nieużywany.
17 10 A Reflektory ksenonowe prawe.
18 40 A Odszranianie tylnej szyby.
19 30 A Moduł napędu pompy paliwa.
20 10 A Lusterka składane elektrycznie.
21 15 A Pompa płynu chłodzącego o wysokiej temperaturze.
22 40 A Silnik dmuchawy z tyłu.
23 – Nieużywany.
24 40 A Zapłon/rozruch.
25 40 A Dodatkowe gniazda zasilania.
26 10 A Reflektory ksenonowe lewe.
27 – Nieużywany.
28 15 A Pompa płynu chłodzącego elektronicznego układu sterowania pracą silnika elektrycznego.
29 40 A Pompa podciśnienia układu hamulcowego.
30 15 A Pompa płynu chłodzącego akumulatora trakcyjnego.
31 5 A Układ zapobiegający blokowaniu kół podczas hamowania.
32 – Nieużywany.
33 30 A Moduł sterowania zespołem napędowym.
34 15 A Zasilanie pojazdu 4.
35 5 A Zawór chłodzenia akumulatora trakcyjnego.
36 5 A Zawór odcinający parownik z przodu.
37 – Nieużywany.
38 – Nieużywany.
39 15 A Zasilanie pojazdu 2.
40 5 A Sprężarka układu klimatyzacji.
41 5 A Zawór odcinający wymiennik ciepła.
42 5 A Zawór odcinający tylną nagrzewnicę.
43 60 A Pompa układu zapobiegającego blokowaniu kół podczas hamowania.
44 25 A Wentylator
45 30 A Gniazdo przyczepy.
46 40 A Element grzejny 3.
47 40 A Element grzejny 1.
48 50 A Wentylator
49 10 A Nagrzewnica o dodatnim współczynniku temperaturowym.
50 5 A Zawór odcinający parownik z tyłu.
51 15 A Moduł sterujący energią akumulatora.
52 50 A Wentylator
53 5 A Zawór odcinający obejście.
54 10 A Moduł sterujący ładowaniem akumulatora.
55 5 A Moduł sterujący pojazdem.
56 – Nieużywany.
57 25 A Zawory układu zapobiegającego blokowaniu kół podczas hamowania.
58 40 A Element grzejny 2.
59 – Przekaźnik wentylatora chłodzenia.
Zobacz także:  Ford Kuga III (2022) - schematy bezpieczników i przekaźników



Skrzynka bezpieczników w przedziale pasażerskim

Ford Transit Custom i Tourneo Custom (2023) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 5 A Port USB.
2 – Nieużywany.
3 5 A Port USB.
4 – Nieużywany.
5 5 A Port USB.
6 – Nieużywany.
7 – Nieużywany.
8 – Nieużywany.
9 10 A Ogrzewane lusterka zewnętrzne.
10 – Nieużywany.
11 – Nieużywany.
12 15 A Moduł sterujący pojazdem.
13 15 A Moduł sterujący pojazdem.
14 15 A Moduł sterujący pojazdem.
15 – Nieużywany.
16 5 A Czujnik deszczu.
17 – Nieużywany.
18 20 A Silniczek wycieraczki szyby tylnej.
19 – Nieużywany.
20 – Nieużywany.
21 20 A Ogrzewanie tylnej szyby.
22 20 A Ogrzewanie tylnej szyby.
23 20 A Dodatkowe gniazdo zasilania.
24 20 A Dodatkowe gniazdo zasilania.
25 25 A Silniczek wycieraczki przedniej szyby.
26 25 A Silniczek wycieraczki przedniej szyby.
27 – Nieużywany.
28 – Nieużywany.
29 – Nieużywany.
30 – Nieużywany.
31 – Nieużywany.
32 – Nieużywany.
33 – Nieużywany.
34 – Nieużywany.
35 – Nieużywany.
36 – Nieużywany.
37 – Nieużywany.
38 – Nieużywany.
39 – Nieużywany.
40 – Nieużywany.
41 – Nieużywany.
42 40 A Przekaźnik zapłonu/rozruchu.
43 10 A Przekaźnik niefabrycznego wyposażenia opcjonalnego.
44 40 A Przekaźnik zapłonu/rozruchu.
45 10 A Moduł interfejsu niefabrycznego wyposażenia opcjonalnego.
46 15 A Moduł holowania przyczepy.
47 10 A Przetwornik prądu przemiennego na prąd stały alternatora.
48 – Nieużywany.
49 10 A Przełącznik pedału hamulca.
50 – Nieużywany.
51 – Nieużywany.
52 30 A Siedzenie kierowcy regulowane elektrycznie.
53 60 A Akumulator.
54 – Nieużywany.
55 50 A Moduł sterujący układami nadwozia.
56 – Nieużywany.
57 – Nieużywany.
58 10 A Moduł sterujący interfejsu niefabrycznego wyposażenia opcjonalnego.
59 10 A Układ monitorowania martwego pola.
60 10 A Nieużywany.
61 7,5 A Tachograf.
62 15 A Moduł interfejsu niefabrycznego wyposażenia opcjonalnego.
63 20 A Dodatkowe gniazdo zasilania.
64 – Nieużywany.
65 – Nieużywany.
66 10 A Przekaźnik niefabrycznego wyposażenia opcjonalnego.
67 – Nieużywany.
68 5 A Moduł holowania przyczepy.
69 5 A Elektroniczny układ wspomagania kierownicy.
70 – Nieużywany.
71 10 A Podgrzewane siedzenia.
72 10 A Podgrzewane siedzenia.
73 20 A Przełącznik świateł.
74 – Nieużywany.
75 20 A Skrzynka rozdzielcza zasilania.
76 10 A Nieużywany.
77 5 A Włącznik reflektorów.
78 10 A Przetwornik prądu stałego na prąd przemienny silnika elektrycznego.
79 – Przekaźnik zapłonu/rozruchu.
80 5 A Nieużywany.
81 40 A Moduł sterujący układu kontroli dynamiki pojazdu.
82 30 A Nieużywany.
83 15 A Moduł sterujący układu kontroli dynamiki pojazdu.
84 50 A Moduł sterujący układami nadwozia.
85 – Nieużywany.
86 50 A Moduł sterujący układami nadwozia.



Dodatkowa skrzynka bezpieczników wysokoprądowych

Ford Transit Custom i Tourneo Custom (2023) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 125 A Moduł sterujący układami nadwozia.
2 80 A Elektroniczny układ wspomagania kierownicy.
3 150 A Dodatkowa nagrzewnica.
4 – Nieużywany.
5 – Nieużywany.
6 150 A Skrzynka bezpieczników w przedziale pasażerskim.
7 60 A Pojazd kempingowy.
8 – Akumulator.
9 470 A Przetwornik prądu stałego na prąd stały.
10 300 A Skrzynka bezpieczników w komorze silnika.
11 – Nieużywany.
12 150 A Skrzynka bezpieczników w przedziale kierowcy.
13 – Przekaźnik zmniejszania obciążenia.
14 180 A Dodatkowe gniazdo zasilania 1.
15 60 A Dodatkowe gniazdo zasilania 2.



Moduł sterujący układami nadwozia

Ford Transit Custom i Tourneo Custom (2023) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 – Nieużywany.
2 10 A Przemiennik prądu.
3 7,5 A Przełącznik okna sterowanego elektrycznie.   Sterowane elektrycznie lusterka zewnętrzne.
4 20 A Nieużywany.
5 – Nieużywany.
6 10 A Syrena systemu alarmowego.
7 10 A Nieużywany.
8 5 A Modem telematyczny.
9 5 A Czujnik wtargnięcia.   Klimatyzacja z tyłu pojazdu.
10 – Nieużywany.
11 – Nieużywany.
12 7,5 A Układ ogrzewania, wentylacji i klimatyzacji.
13 7,5 A Złącze diagnostyczne.   Kolumna kierownicza.   Zestaw wskaźników.
14 – Nieużywany.
15 15 A Moduł SYNC 3.
16 – Nieużywany.
17 7,5 A Tachograf.
18 7,5 A Nieużywany.
19 5 A Syrena alarmu zasilana przez baterię.
20 5 A Włącznik zapłonu.
21 5 A Sterowanie nagrzewnicą o dodatnim współczynniku temperaturowym.
22 5 A Moduł sterujący systemem ostrzegania pieszych.
23 30 A Nieużywany.
24 30 A Nieużywany.
25 20 A Moduł drzwi kierowcy.
26 30 A Moduł drzwi pasażera.
27 30 A Nieużywany.
28 30 A Nieużywany.
29 15 A Nieużywany.
30 5 A Nieużywany.
31 10 A Złącze diagnostyczne.   Odbiornik kluczyka ze zdalnym sterowaniem.
32 20 A Radio.
33 – Nieużywany.
34 30 A Tachograf.   Centrum komunikatów.   Nagrzewnica o dodatnim współczynniku temperaturowym.   Przetwornik prądu stałego na prąd zmienny.   Kamera układu pomocy w utrzymaniu pasa ruchu.   Układ pomocy przy parkowaniu.   Kolumna kierownicza.
35 5 A Nieużywany.
36 15 A Układ pomocy przy parkowaniu.   Kamera układu pomocy w utrzymaniu pasa ruchu.   Moduł sterujący kolumną kierowniczą.
37 20 A Nieużywany.
38 30 A Okna sterowane elektrycznie.



Moduł sterujący układami nadwozia

Ford Transit Custom i Tourneo Custom (2023) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F1 15 A Zamek centralny.
F2 15 A Zamek centralny.
F3 15 A Włącznik zapłonu.   Akumulator pomocniczy.
F4 5 A Moduł sterujący układu aktywnej pomocy przy parkowaniu.
F5 5 A Moduł czujnika deszczu.   Reflektory automatyczne.
F6 15 A Pompka spryskiwacza przedniej szyby.
F7 7,5 A Lusterka zewnętrzne.
F8 15 A Przednie światła przeciwmgielne.
F9 10 A Światło drogowe z prawej strony.
F10 10 A Światło drogowe z lewej strony.
F11 25 A Lampy oświetlenia zewnętrznego z prawej strony.   Światła pozycyjne z lewej strony.
F12 20 A Syrena alarmowa   Syrena alarmu zasilana przez baterię.
F13 15 A Złącze diagnostyczne.   Przekaźnik dodatkowego gniazda zasilania.   Oświetlenie wnętrza.
F14 25 A Światła dzienne.   Kierunkowskazy.   Światła przeciwmgielne tylne.
F15 25 A Lampy oświetlenia zewnętrznego z lewej strony.   Światła pozycyjne z prawej strony.   Dodatkowe światło STOP.
F16 20 A Sterowanie systemem audio.
F17 7,5 A Silnik dmuchawy.   Zestaw wskaźników.   Układ ogrzewania, wentylacji i klimatyzacji.
F18 10 A Przełącznik świateł.   Moduł kierownicy.
F19 5 A Moduł interfejsu elementów sterowania/wyświetlacza z przodu.
F20 5 A Bierny układ przeciwkradzieżowy.   Zapłon.
F21 3 A Sterowanie systemem audio.   Opóźnienie wyłączenia zasilania akcesoriów.

Jak przydatny był ten post?

Kliknij gwiazdkę, aby ocenić!

Średnia ocena 0 / 5. Liczba głosów: 0

Brak głosów do tej pory! Bądź pierwszym, który oceni ten post.

Dodaj komentarz

Twój adres e-mail nie zostanie opublikowany. Wymagane pola są oznaczone *

    Na czasie
    Copyright ©2024 Bezpieczniki24.pl.
