Ford Ranger (2012-2018) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Ranger z lat: 2012, 2013, 2014, 2015, 2016, 2018.

Ford Ranger (2012-2018) to kolejna generacja tego popularnego kompaktowego pickupa, który przeszedł znaczące zmiany i ulepszenia w porównaniu do poprzednich modeli. Oto kilka kluczowych informacji na temat Forda Rangera z lat 2012-2018:

Design: Ford Ranger z tego okresu charakteryzuje się nowoczesnym i masywnym wyglądem, który nawiązuje do większych pojazdów typu pickup. Posiadał charakterystyczny, imponujący przód z dużym, chromowanym grilliem oraz muskularne proporcje, co nadawało mu agresywny i dynamiczny wygląd.
Wersje nadwozia: Ford Ranger oferowany był w różnych wariantach nadwozia, w tym wersje z dwoma drzwiami (Regular Cab), czterema drzwiami (SuperCab) i pięcioma drzwiami (Double Cab). Dostępne były również różne długości kabiny i przestrzenie ładunkowe, zapewniając elastyczność i dostosowanie do różnych potrzeb użytkowników.
Napęd i osiągi: Ranger z lat 2012-2018 oferował różne opcje napędu, w tym napęd na tylną oś lub napęd na cztery koła. Dostępne były również różne silniki benzynowe i dieselowe, które zapewniały moc, ekonomiczność i wydajność w różnych warunkach jazdy. Dodatkowo, Ranger był wyposażony w systemy kontroli trakcji i stabilności, które poprawiały jego zdolności off-roadowe.
Wyposażenie i technologie: Ford Ranger z tego okresu oferował nowoczesne wyposażenie i technologie, które podnosiły komfort, wygodę i bezpieczeństwo jazdy. Można było znaleźć takie funkcje jak klimatyzacja, system audio, elektryczne sterowanie oknami, tempomat, a także bardziej zaawansowane opcje, takie jak systemy nawigacji, systemy rozpoznawania głosu, kamery cofania i systemy bezpieczeństwa.
Bezpieczeństwo: Ford Ranger z lat 2012-2018 został wyposażony w zaawansowane systemy bezpieczeństwa, które miały na celu ochronę kierowcy i pasażerów. Standardowo były montowane poduszki powietrzne dla kierowcy i pasażera, a w niektórych wersjach dostępne były również boczne poduszki powietrzne oraz systemy kontroli trakcji i stabilności, aby zapewnić maksymalne bezpieczeństwo podczas jazdy.
Funkcjonalność i wszechstronność: Ford Ranger z tego okresu był ceniony ze względu na swoją funkcjonalność i wszechstronność. Posiadał dużą przestrzeń ładunkową i wysoką zdolność holowania, co czyniło go idealnym do zadań zawodowych i rekreacyjnych. Dodatkowo, Ranger oferował także różne pakietu off-roadowe, które umożliwiały bezpieczną i ekscytującą jazdę w trudnym terenie.

Podsumowując, Ford Ranger (2012-2018) był udaną generacją tego kompaktowego pickupa, który oferował nowoczesny design, różnorodność wersji nadwozia, wydajne napędy, zaawansowane technologie oraz praktyczność i wszechstronność. Był popularny zarówno wśród klientów indywidualnych, poszukujących niezawodnego i funkcjonalnego pojazdu, jak i wśród przedsiębiorców, dla których ważna była moc i zdolność przewozu ładunków.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

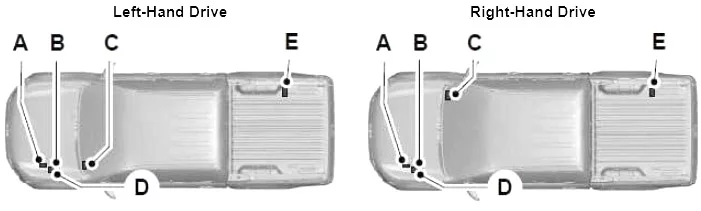

Lokalizacja

Ford Ranger (2012-2018) - schematy bezpieczników i przekaźników

A) Skrzynka bezpieczników wstępnych.
B) Skrzynka bezpieczników w komorze silnika (Skrzynka rozdzielcza zasilania – PDB)
C) Skrzynka bezpieczników w przedziale pasażerskim
D) Skrzynka bezpieczników wysokoprądowych (pod PDB)
E) Pomocnicza skrzynka bezpieczników (jeśli jest w wyposażeniu)

Typ 1

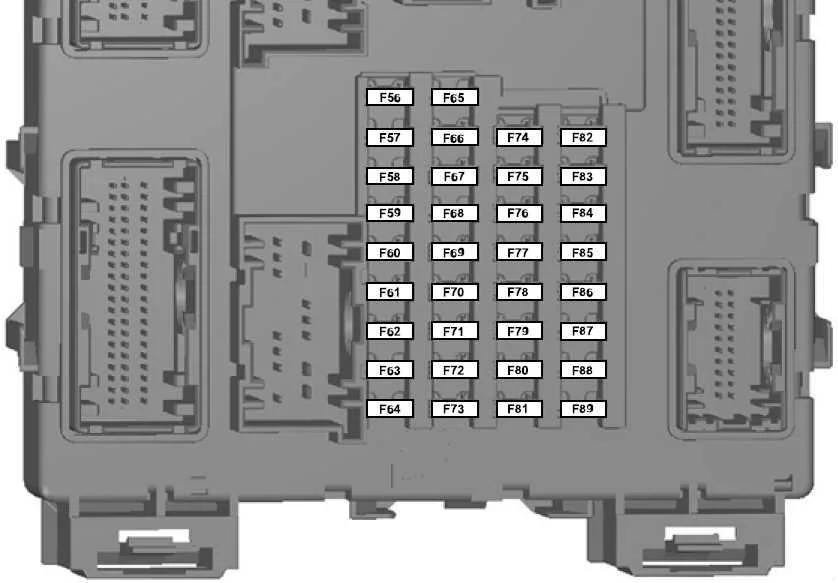

Skrzynka bezpieczników tablicy rozdzielczej

Skrzynka bezpieczników znajduje się pod i na zewnątrz kolumny kierownicy za pokrywą dostępu.

Ford Ranger (2012-2018) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
56	20	Pompa paliwowa
57	–	Nieużywany
58	–	Nieużywany
59	5	Pasywny system antykradzieżowy (PATS)
Reklama
60	10	Lampka wewnętrzna, zestaw przełączników drzwi kierowcy, oświetlenie nastrojowe, oświetlenie kałuży, automatyczna dźwignia zmiany biegów, lampka na nogi
61	–	Nieużywany
62	5	Moduł czujnika deszczu
63	5	Tachograf
64	–	Nieużywany
65	–	Nieużywany
66	20	Odblokowanie drzwi kierowcy, centralny podwójny zamek
67	5	Wyłącznik lampy stop
68	–	Nieużywany
69	5	Klaster przyrządów, zintegrowany moduł sterowania (ICP), moduł śledzenia i blokowania
70	20	Centralny zamek
71	5	Klimatyzacja
72	7,5	Klakson alarmowy
73	5	Diagnostyka pokładowa II
74	20	Główna wiązka
75	15	Przednie światła przeciwmgielne
76	10	Lampa cofania, lusterko wsteczne
77	20	Pompa spryskiwacza
78	5	Stacyjka
79	15	Radio, sygnał audio DIN, dźwięk FSAO, wyświetlacz wielofunkcyjny
Reklama
80	20	Wyświetlacz wielofunkcyjny, Hi audio, bluetooth audio (2015-2018), moduł zamykania zaworu hamulcowego (BVC) (2011-2014)
81	5	Wewnętrzny czujnik ruchu
82	20	Uziemienie pompy spryskiwacza
83	20	Centralny zamek uziemiający
84	20	Odblokowanie drzwi kierowcy, centralny podwójny zamek uziemiający
85	7,5	Zestaw wskaźników, moduł pomocy przy parkowaniu, kamera cofania, klimatyzacja manualna, lusterko wsteczne, moduł śledzenia i blokowania
86	10	System przytrzymujący, wskaźnik wyłączenia poduszki powietrznej pasażera
87	7,5	Tachograf
88	–	Nieużywany
89	–	Nieużywany

Zobacz także: Ford Expedition III (2009-2014) - schematy bezpieczników i przekaźników

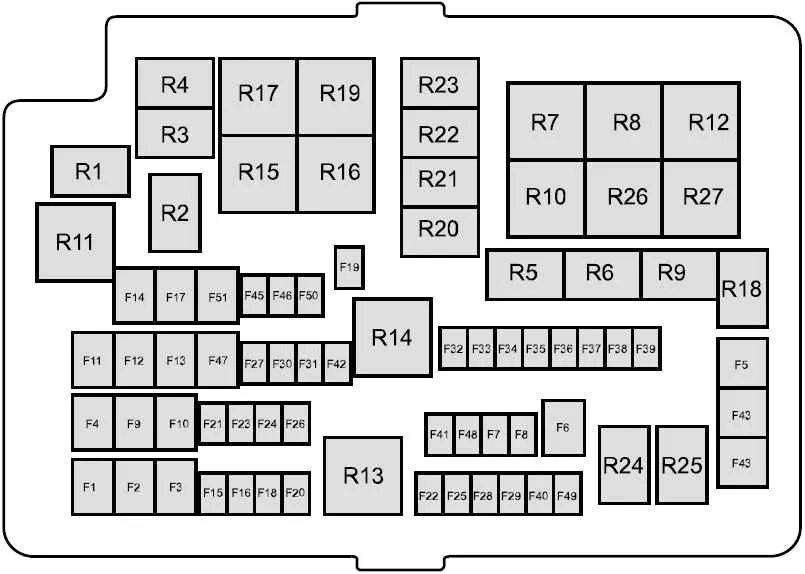

Skrzynka bezpieczników w komorze silnika

Skrzynka rozdzielcza mocy znajduje się w komorze silnika.

Ford Ranger (2012-2018) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	60	Zasilanie skrzynki bezpieczników w przedziale pasażerskim (akumulator)
2	60	Zasilanie skrzynki bezpieczników w przedziale pasażerskim (akumulator)
3	50	Benzyna: wentylator chłodzący silnik
3	60	Olej napędowy: moduł sterujący świec żarowych
Reklama
4	40	Moduł przeciwblokujący układu hamulcowego
5	30	Elektryczne szyby (przód i tył)
6	25	2011-2014: Uziemienie silnika z napędem na cztery koła (4WD)
7	–	Nieużywany
8	–	Nieużywany
9	20	Fotele elektryczne
10	20	2015-2018: Panel przyrządów z gniazdem zasilania pomocniczego, górna część konsoli
10	25	2011-2014: Elektryczne szyby (przód)
11	30	Silnik dmuchawy
12	25	Moc silnika z napędem na cztery koła (4WD)
13	20	Elektromagnes rozrusznika
14	20	Podgrzewana tylna szyba
15	10	Benzyna: Elastyczna pompa paliwowa
	20	Olej napędowy (2013-2016): Świeca żarowa parownika
	15	Diesel (2011-2012 i 2017-2018): Świeca żarowa parownika
16	10	Sprzęgło klimatyzacji
17	25	Elektryczne szyby (przód)
18	25	Silnik wycieraczek szyby przedniej
19	25	2011-2014: Masa silnika wycieraczek szyby przedniej
20	20	Zapalniczka
21	15	Klakson
22	15	2011-2016: Wtryskiwacze paliwa, zawór flex-fuel
22	Reklama
10	2017-2018: Wtryskiwacze paliwa, zawór flex-fuel.
23	10	Elektromagnes blokady mechanizmu różnicowego
24	20	2011-2014: Dodatkowe gniazdo zasilania (konsola przednia)
25	15	Cewki zapłonowe, czujnik temperatury i masowego przepływu powietrza, moduł świec żarowych, zawór sterujący podciśnieniem (VCV), elektroniczny zawór regulacji podciśnienia (EVRV)
26	7,5	Elektroniczny moduł sterujący (ECM)
27	10	Moduł kontroli skrzyni biegów (TCM)
28	10	Podgrzewany tlen w spalinach, uniwersalny podgrzewany czujnik tlenu w spalinach, cewki przekaźników
29	15	Elektroniczny moduł sterujący (ECM)
30	5	2015-2018: Czujnik monitorowania baterii
30	15	2011-2014: Czujnik monitorowania akumulatora
31	20	Dodatkowe gniazdo zasilania (konsola tylna)
32	5	Przełącznik ciśnienia klimatyzacji
33	10	Moduł kontroli skrzyni biegów (TCM)
34	5	2014-2018: Moduł szefa załogi
34	5	2011-2013: Grzałka PTC (jeśli jest)
35	20	Zasilanie skrzynki bezpieczników w przedziale pasażerskim (zapłon)
36	5	Moduł przeciwblokujący układu hamulcowego
37	10	Poziomowanie reflektorów
38	20	2011-2014: Podgrzewane siedzenie
39	10	Lusterka elektryczne
40	10	Pompa parownika
41	10	Podgrzewane lusterka
42	10	Klakson alarmowy
43	30	2011-2014: Podgrzewana szyba przednia (po prawej)
44	30	2011-2014: Podgrzewana szyba przednia (po lewej)
45	25	Moduł przeciwblokujący układu hamulcowego
46	20	2011-2014: Pomocnicze gniazdo zasilania (podłoże (konsola podłogowa))
46	20	2015-2018: Izolator akumulatora
47	40	Moduł holowniczy przyczepy
48	–	Nieużywany
Reklama
49	–	Nieużywany
50	5	Przekaźnik zapłonu, cewki przekaźnika
51	20	2011-2018: Holowanie przyczepy (12/13-pinowe zasilanie Batt / Permanent Live)
	30	2011-2014: Elektryczne szyby (tylne)
Przekaźnik
R1	Blokada kluczowa
R2	Wycieraczka włączona lub wyłączona
R3	Klakson
R4	Sprzęgło klimatyzacji
R5	Blokada mechanizmu różnicowego
R6	Wycieraczka
R7	Niski poziom wentylatora chłodzącego silnika
R8	Wentylator chłodzący silnik wysoki
R9	Elastyczna pompa paliwa, świeca żarowa parownika
R10	Podgrzewana tylna szyba
R11	2011-2014: Podgrzewana szyba przednia
R12	Nieużywany
R13	Podtrzymanie zasilania elektronicznego modułu sterującego (ECM)
R14	Zapłon
R15	Silnik 4WD 2 (zgodnie z ruchem wskazówek zegara)
R16	Silnik 4WD 1 (w kierunku przeciwnym do ruchu wskazówek zegara)
R17	Silnik 4WD
R18	Klakson bezpieczeństwa
R19	Rozrusznik
R20	Nieużywany
R21	Nieużywany
R22	Nieużywany
R23	Nieużywany
Reklama
R24	Nieużywany
R25	Nieużywany
R26	Silnik dmuchawy
R27	Fotel elektryczny

Zobacz także: Ford Kuga II (2014-2015) - schematy bezpieczników i przekaźników

Pomocnicza skrzynka bezpieczników

Ford Ranger (2012-2018) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	25	Światło drogowe
2	15	Lampa pozycyjna
3	10	Lampa ostrzegawcza LED
4	15	Światła robocze
5	20	Zapasowy
6	20	Punkt mocy
7	15	Lampa cofania
8	15	Kierunkowskazy, światło stopu
9	5	Szef załogi
10	5	Wyłącz bezpiecznik (uziemienie izolatora)
11	–	Nieużywany
12	–	Nieużywany
Przekaźnik
R1	Światła robocze
R2	Lampa ostrzegawcza LED
R3	Zapasowy
R4	Lampa pozycyjna
R5	Kierunkowskaz (lewy)
R6	Kierunkowskaz (prawy)
R7	Światło stopu
R8	Nieużywany
R9	Nieużywany

Typ 2

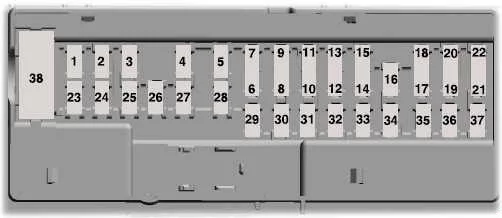

Skrzynka bezpieczników tablicy rozdzielczej

Skrzynka bezpieczników znajduje się pod i na zewnątrz kolumny kierownicy za pokrywą dostępu.

Ford Ranger (2012-2018) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	10	Lampka schowka, lampka mapy, oszczędzanie akumulatora, konsola podsufitowa, osłona przeciwsłoneczna, uchwyt, automatyczna skrzynia biegów (diesel)
2	7,5	Nieużywany
3	20	Zatrzask drzwi kierowcy/przekaźnik odblokowania klapy paliwa, przekaźnik drzwi Double/Aux lock
4	5	Nieużywany
5	20	Nieużywany
6	10	Nieużywany
7	10	Nieużywany
8	10	Klakson bezpieczeństwa
9	10	Nieużywany
10	5	Nieużywany
11	5	Wewnętrzny czujnik ruchu
12	7,5	Elektroniczny panel sterowania, Klimatyzacja
13	7,5	Zestaw wskaźników, złącze łącza danych, moduł sterujący kolumny kierownicy
14	10	Nieużywany
15	10	Moduł bramki/ inteligentne złącze łącza danych, OBDII (RHD)
16	15	Zabezpieczenie przed dziećmi
17	5	Sygnalizator dźwiękowy zasilany bateryjnie, moduł śledzenia i blokowania
18	5	Stacyjka
19	7,5	Nieużywany
20	7,5	Moduł sterowania reflektorami
21	5	Czujnik wilgotności i temperatury w samochodzie
22	5	Nieużywany
23	10	Falownik, okno w drzwiach kierowcy, centralny zamek
24	20	Centralny zamek
25	30	Moduł sterowania drzwiami kierowcy (podnośnik szyby – jednym dotknięciem w górę/w dół wszystkich drzwi)
25	30	Pamięć przełącznika podnośnika szyb w drzwiach kierowcy (tylko po jednym dotknięciu kierowcy)
26	30	Moduł sterujący drzwiami pasażera (okno elektryczne) (jedno dotknięcie w górę/w dół)
27	30	Nieużywany
28	20	Nieużywany
29	30	Moduł sterujący lewych tylnych drzwi (podnośnik szyby) (jedno dotknięcie w górę/w dół)
30	30	Moduł sterujący prawych tylnych drzwi (podnośnik szyby) (jedno dotknięcie w górę/w dół)
31	15	Tachograf
32	10	Moduł nadawczo-odbiorczy, moduł SYNC, GPS, wyświetlacz wielofunkcyjny, pilot domofonowy
33	20	Jednostka audio
34	30	Przekaźnik rozrusznika
35	5	Moduł kontroli ograniczeń
36	15	Automatycznie przyciemniane lusterko wewnętrzne
37	15	Nieużywany
38	30	Elektrycznie sterowane szyby (bez modułu sterującego drzwiami) (jedno dotknięcie w górę/w dół – tylko kierowca)

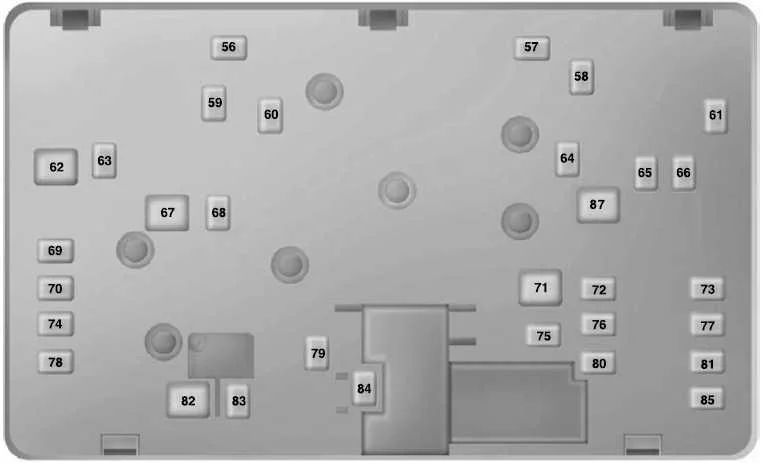

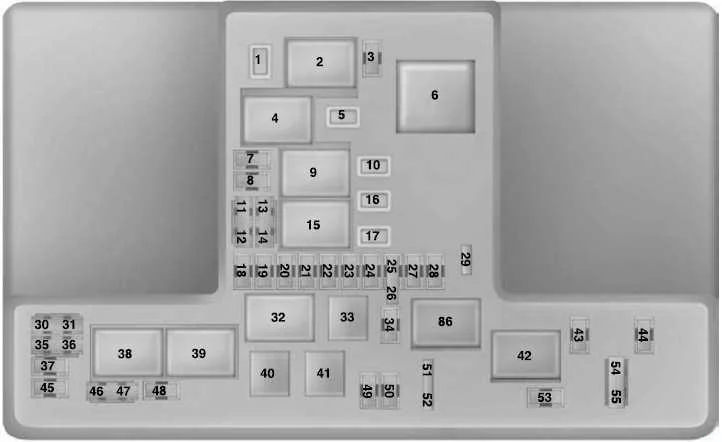

Skrzynka bezpieczników w komorze silnika

Ford Ranger (2012-2018) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	25	inteligentny moduł wycieraczek
3	15	Czujnik deszczu
5	20	Pomocniczy punkt zasilania (tył konsoli środkowej)
7	20	Moduł sterujący układu napędowego
8	20	Zmienny kolektor dolotowy, moduł sterujący układu napędowego, zawór upustowy pochłaniacza par paliwa, podgrzewany czujnik tlenu, czujnik monitorowania katalizatora (CMS)
10	20	Pomocniczy punkt zasilania (zapalniczka)
11	15	Moduł sterujący układu napędowego, cewka zapłonowa
12	15	2,2 l i 3,2 l Duratorq: napęd wentylatora, moduł sterujący układu napędowego, świece żarowe
13	15	2,5 l Duratec: podgrzewacz, wtryskiwacze paliwa
14	15	2,2 l Duratorq: moduł sterowania układem napędowym, nagrzewnica PCV
16	20	Pomocniczy punkt zasilania (zapalniczka 2)
17	20	Pomocniczy punkt zasilania (tylny obszar ładunkowy)
18	10	2,5 l Duratec: moduł sterujący układu napędowego, utrzymuj moc przy życiu
19	10	Elektroniczne wspomaganie kierownicy
20	10	Sterowanie oświetleniem, poziomowanie reflektorów
21	–	Nieużywany
22	10	Sprzęgło klimatyzacji
23	15	Wyświetlacz przezierny, tylna kamera wspomagania parkowania, adaptacyjny tempomat
24	5	Przełącznik ciśnienia klimatyzacji (tylko pojazdy z ręczną skrzynią biegów)
25	10	System zapobiegania blokady kół
26	10	Przełącznik regulacji lusterek, tachograf
27	5	Nagrzewnica pomocnicza
28	10	Moduł sterujący układu napędowego
29	–	Nieużywany
30	–	Nieużywany
31	–	Nieużywany
34	15	Lampa stop (mocowanie na środku)
35	15	2,2 l Duratorq i 3,2 l Duratorq: moduł sterowania skrzynią biegów
36	–	Nieużywany
37	10	Podgrzewane lusterko zewnętrzne
43	–	Nieużywany
44	–	Nieużywany
45	10	2,5 l Duratec: Wtryskiwacze paliwa
46	10	Nieużywany
47	10	Przełącznik pedału hamulca
48	20	Klakson
49	–	Nieużywany
50	–	Nieużywany
51	–	Nieużywany
52	–	Nieużywany
53	10	Tylna blokada mechanizmu różnicowego
54	–	Nieużywany
55	–	Nieużywany
Przekaźnik
2	Przekaźnik elektromagnetyczny silnika rozrusznika
4	Przekaźnik silnika dmuchawy
6	2,5 L Duratec: Przekaźnik wentylatora chłodzącego (szybki wentylator chłodzący)
9	Przekaźnik modułu sterującego układu napędowego
15	Przekaźnik rozrusznika
32	2,5 l Duratec i 2,2 l Duratorq: Przekaźnik pompy paliwa
33	Przekaźnik sprzęgła klimatyzacji
38	2,5 L Duratec: Przekaźnik wentylatora chłodzącego (niska prędkość)
39	Przekaźnik mocy napędu na cztery koła
40	Przekaźnik lampki stopu (górne mocowanie środkowe)
41	Przekaźnik klaksonowy
42	Silnik napędu na cztery koła nr 2 przekaźnik
86	Silnik napędu na cztery koła № 1 przekaźnik

Zobacz także: Ford Focus IV (2022) - schematy bezpieczników i przekaźników

Na spodzie skrzynki bezpieczników znajdują się bezpieczniki.

Aby uzyskać dostęp do dolnej części skrzynki bezpieczników, wykonaj następujące czynności:

Ford Ranger (2012-2018) - schematy bezpieczników i przekaźników

Zwolnij dwa zatrzaski znajdujące się po obu stronach skrzynki bezpieczników.
Podnieś wewnętrzną stronę skrzynki bezpieczników z kołyski.
Przesuń skrzynkę bezpieczników w kierunku środka komory silnika.
Obróć zewnętrzną stronę skrzynki bezpieczników, aby uzyskać dostęp do dolnej części.
Zwolnij dwa zatrzaski, aby otworzyć pokrywę bezpiecznika.

Ford Ranger (2012-2018) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
56	–	Nieużywany
57	–	Nieużywany
58	–	Nieużywany
59	25	Napęd na cztery koła
60	30	Moduł sterujący pompy paliwa
61	30	Odszranianie przedniej szyby (po lewej)
62	50	Moduł sterujący nadwozia 1 (oświetlenie)
63	30	2,5 L Duratec: Wentylator chłodzący o niskiej prędkości
64	20	Złącze holownicze przyczepy
65	20	Podgrzewane fotele przednie
66	30	Odszranianie przedniej szyby (po prawej)
67	50	Moduł sterujący nadwozia 2
68	20	Odmrażacz tylnej szyby
69	30	Układ przeciwblokujący (zawory)
70	–	Nieużywany
71	50	2,5 L Duratec: Szybki wentylator chłodzący
72	–	Nieużywany
73	–	Nieużywany
74	20	Elektrycznie regulowane siedzenie kierowcy
75	–	Nieużywany
76	–	Nieużywany
77	–	Nieużywany
78	–	Nieużywany
79	40	Silnik dmuchawy
80	–	Nieużywany
81	40	Falownik
82	60	Układ przeciwblokujący (pompa)
83	25	Silnik wycieraczek szyby przedniej
84	30	Elektromagnes rozrusznika
85	–	Nieużywany
87	40	Moduł przyczepy

Skrzynka bezpieczników wysokoprądowych

Ford Ranger (2012-2018) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	70	2,5 l Duratec: Jednostka sterująca nagrzewnicą (zimny start)
1	60	2,2 l Duratorq i 3,2 l Duratorq: Moduł świec żarowych.
2	125	Moduł sterowania nadwozia 1
3	50	2,5 L Duratec: Moduł sterujący nadwozia 2
3	50	2,2 l Duratorq i 3,2 l Duratorq: moduł sterujący nadwozia, kamera wspomagania parkowania z tyłu, moduł jakości napięcia, tempomat adaptacyjny, wyświetlacz przezierny
4	–	Szyna zbiorcza do skrzynki rozdzielczej zasilania
5	100	Grzałka pomocnicza (jeśli jest w wyposażeniu)
