W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Expedition U324 z lat: 2009, 2010, 2011, 2012, 2013, 2014.

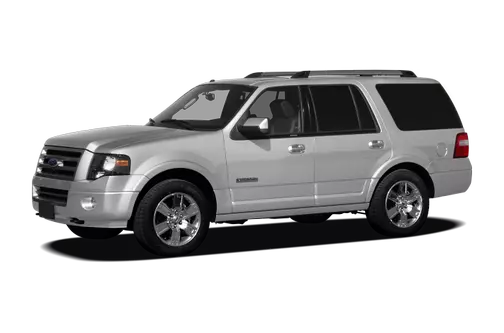

Ford Expedition III to trzecia generacja popularnego samochodu SUV produkowanego przez firmę Ford. Był on produkowany od 2007 do 2017 roku i wprowadził wiele ulepszeń w porównaniu do poprzednich wersji Expedition. Oto kilka kluczowych informacji na temat Ford Expedition III:

  1. Design: Ford Expedition III charakteryzuje się imponującym i muskularnym wyglądem. Ma duże rozmiary, solidną sylwetkę i agresywny front. Jego styl jest bardziej nowoczesny i aerodynamiczny w porównaniu do poprzednich generacji Expedition.
  2. Przestronność i pojemność: Expedition III oferuje przestronne wnętrze, które jest idealne dla rodzin i osób podróżujących z dużą ilością bagażu. W zależności od konfiguracji siedzeń, może pomieścić od 7 do 8 osób. Wersja z trzecim rzędem siedzeń zapewnia wystarczającą ilość miejsca dla pasażerów na tylnej kanapie.
  3. Wyposażenie i technologia: Ford Expedition III oferuje wiele zaawansowanych funkcji i technologii. Może być wyposażony w systemy multimedialne z dużym ekranem dotykowym, systemy nawigacji GPS, kamery cofania, systemy bezpieczeństwa i wiele innych udogodnień.
  4. Napęd i osiągi: Expedition III jest dostępny z różnymi opcjami napędu. Może być wyposażony w napęd na wszystkie koła lub tylko na tylne koła, zależnie od preferencji i potrzeb kierowcy. Osiągi silników są solidne, a samochód oferuje wystarczającą moc do pokonywania różnych warunków drogowych.
  5. Terenowe możliwości: Pomimo swojego rozmiaru, Ford Expedition III posiada również pewne zdolności terenowe. Jest wyposażony w systemy kontroli trakcji i stabilizacji, które pomagają w radzeniu sobie na nierównym terenie i w trudnych warunkach drogowych.
  6. Komfort jazdy: Expedition III oferuje wygodne i komfortowe doświadczenie jazdy. Dzięki dobrze wytłumionemu zawieszeniu i solidnej konstrukcji, samochód zapewnia stabilność i płynność na drodze. Przestronne wnętrze i wysokiej jakości materiały dodatkowo podnoszą komfort podróżowania.

Ford Expedition III był popularnym wyborem wśród osób poszukujących dużego, wygodnego i wszechstronnego SUV-a. Jego trwała konstrukcja, imponujące osiągi i liczne funkcje sprawiają, że jest to atrakcyjna opcja dla rodzin i osób, które potrzebują przestronnego samochodu do podróży i codziennego użytku.

Zobacz także:  Ford Transit i Tourneo (2000-2006) - schematy bezpieczników i przekaźników
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

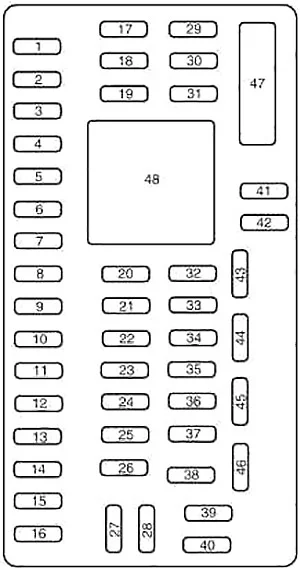

Schemat skrzynki bezpieczników w przedziale pasażerskim

Panel bezpieczników znajduje się pod prawą stroną tablicy rozdzielczej. Pociągnij panel do siebie, odchyl go z boku i zdejmij panel, aby uzyskać dostęp do skrzynki bezpieczników. Aby go ponownie zainstalować, wyrównaj zaczepy z rowkami na panelu, a następnie dociśnij go.

Ford Expedition III (2009-2014) - schematy bezpieczników i przekaźników

Aby zdjąć pokrywę skrzynki bezpieczników, naciśnij zaczepy po obu stronach pokrywy, a następnie zdejmij pokrywę. Aby zainstalować ponownie, umieść górną część pokrywy na panelu bezpieczników, a następnie wciśnij dolną część pokrywy, aż usłyszysz kliknięcie. Delikatnie pociągnij pokrywę, aby upewnić się, że jest prawidłowo osadzona.

Ford Expedition III (2009-2014) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30 Okno kierowcy
2 15 Moduł pamięci po stronie sterownika
3 15 Sterowanie tylnymi siedzeniami
Radio satelitarne,
SYNC
4 30 Nieużywany (zapasowy)
5 10 podświetlenie klawiatury,
włączenie siedzenia w trzecim rzędzie ,
Blokada zmiany biegów hamulca (BSI),
Moc logiki inteligentnego panelu bezpieczników
6 20 Kierunkowskazy
7 10 Reflektory świateł mijania (lewe)
8 10 Reflektory świateł mijania (po prawej)
9 15 Światła wewnętrzne
10 15 Włącz podświetlenie,
Lampy kałużowe
11 10 Nieużywany (zapasowy)
12 7,5 Przełącznik zasilania lusterka,
Przełącznik pamięci fotela kierowcy
13 5 Nieużywany (zapasowy)
14 10 Moduł tylnej klapy bagażnika – podtrzymanie mocy
15 10 Kontrola klimatu,
Moduł satelitarny do globalnego pozycjonowania
16 15 Nieużywany (zapasowy)
17 20 Zamki
Odblokowanie klapy tylnej,
Zwolnienie szyby windy
18 20 Podgrzewane siedzenia w drugim rzędzie
19 25 Tylna wycieraczka
20 15 Regulowane pedały,
Łącza danych
21 15 Światła przeciwmgielne
22 15 Lampy parkowe
23 15 Reflektory świateł drogowych
24 20 Klakson
25 10 Lampy na żądanie,
Pudełko na rękawiczki,
Przyłbica
26 10 Zestaw wskaźników tablicy rozdzielczej
27 20 Stacyjka
28 5 Radio
29 5 Zestaw wskaźników tablicy rozdzielczej
30 5 Nieużywany (zapasowy)
31 10 Nieużywany (zapasowy)
32 10 Moduł poduszki powietrznej
33 10 Nieużywany (zapasowy)
34 5 Nieużywany (zapasowy)
35 10 Wspomaganie parkowania tyłem,
4×4,
Tylna kamera wideo,
Podgrzewane siedzenia w drugim rzędzie
36 5 Pasywny system antykradzieżowy
37 10 Kontrola klimatu
38 20 Głośnik niskotonowy
39 20 Radio
40 20 Wzmacniacz nawigacyjny
41 15 Okna elektryczne,
otwory wentylacyjne,
Szyberdach
Automatycznie przyciemniane lusterko wsteczne,
Punkt zasilania 110 V AC
42 10 Nieużywany (zapasowy)
43 10 Logika tylnej wycieraczki,
Czujnik deszczu
44 10 Cewka przekaźnika ładowania akumulatora przyczepy
45 5 Logika wycieraczek przednich
46 7,5 Kontrola klimatu,
Sterowanie przekaźnikiem pomocniczym
47 30 Okna elektryczne,
Szyberdach
48 Opóźniony przekaźnik akcesoriów

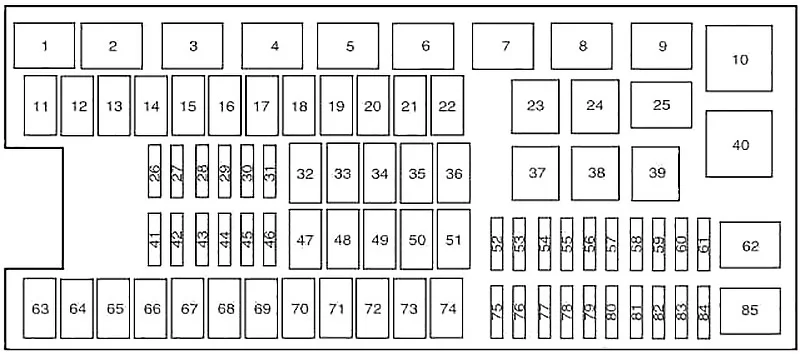

Schemat skrzynki bezpieczników w komorze silnika

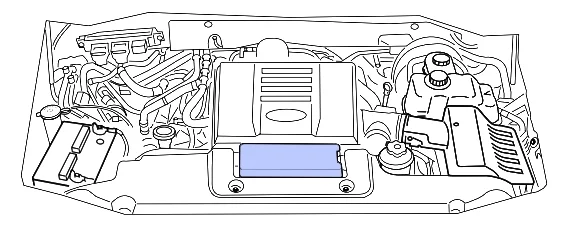

Skrzynka rozdzielcza mocy znajduje się w komorze silnika.

Ford Expedition III (2009-2014) - schematy bezpieczników i przekaźników

Ford Expedition III (2009-2014) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 Przekaźnik modułu sterującego układu napędowego
2 Przekaźnik rozrusznika
3 Przekaźnik silnika dmuchawy
4 Przekaźnik ładowania akumulatora holowniczego przyczepy
5 Przekaźnik pompy paliwa
6 Elektroniczny przekaźnik wentylatora 1
7 Przekaźnik odszraniania tylnej szyby/podgrzewanego lusterka
8 Elektroniczny przekaźnik wentylatora 3
9 Przekaźnik uruchamiania/uruchamiania
10 Przekaźnik tylnego zawieszenia pneumatycznego
11 40 Płyta do biegania mocy
12 40 Uruchom/start, przekaźnik
13 30 Przekaźnik rozrusznika
14 40 Wentylator elektroniczny
15 Nieużywany
16 40 Wentylator elektroniczny
17 Nieużywany
18 30 Hamulec przyczepy
19 60 Zasilanie przekaźnika tylnego zawieszenia pneumatycznego
20 20 Moduł 4×4
21 30 Przekaźnik ładowania akumulatora holowniczego przyczepy
22 30 Fotel pasażera zasilany elektrycznie
23 Przekaźnik sprzęgła klimatyzacji
24 Przekaźnik świateł parkowania przyczepy
25 Nieużywany
26 Nieużywany
27 20 4×4
28 25 Przekaźnik świateł parkowania przyczepy
29 20 Lampy zapasowe,
Zintegrowany elektrozawór końca koła
30 10 Przekaźnik sprzęgła klimatyzacji
31 Nieużywany
32 40 Przekaźnik silnika dmuchawy
33 40 Punkt zasilania 110 V AC
34 30 Pomocniczy silnik dmuchawy
35 30 Przekaźnik modułu sterującego układu napędowego
36 30 Elektryczna klapa podnoszona
37 Lewy przekaźnik zatrzymania/skrętu przyczepy holowniczej
38 Prawy przekaźnik zatrzymania/skrętu przyczepy holowniczej
39 Przekaźnik lamp rezerwowych
40 Elektroniczny przekaźnik wentylatora 2
41 10 Moduł sterowania układem napędowym utrzymuje moc
42 Nieużywany
43 5 Włącznik/wyłącznik hamulca
44 20 Przekaźnik pompy paliwa
45 25 Przekaźnik świateł stopu/zwrotu przyczepy
46 Nieużywany
47 Nieużywany
48 30 Moduł tylnego zawieszenia pneumatycznego
49 Nieużywany
50 30 Przekaźnik silnika wycieraczki przedniej
51 40 Przekaźnik odszraniania tylnej szyby/podgrzewanego lusterka
52 10 Układ zapobiegający blokowaniu kół podczas uruchamiania/posuwu startowego
53 10 Moduł tylnego zawieszenia pneumatycznego
54 Nieużywany
55 5 Cewka przekaźnika pompy paliwa uruchomiona/zasilanie rozruchowe
56 30 Panel bezpieczników w przedziale pasażerskim Zasilanie R/S
57 10 Cewka przekaźnika silnika dmuchawy
58 15 Lampy cofania do holowania przyczepy
59 15 Podgrzewane lusterka
60 Nieużywany
61 Dioda pompy paliwa
62 Nieużywany
63 25 Wentylator elektroniczny
64 30 Szyberdach
65 20 Pomocniczy punkt zasilania (tablica przyrządów)
66 20 Pomocniczy punkt zasilania (tył konsoli środkowej)
67 40 Klimatyzowane fotele w pierwszym rzędzie
68 60 Zawory układu przeciwblokującego
69 60 Pompa układu przeciwblokującego
70 30 Fotel składany elektrycznie w trzecim rzędzie
71 20 Pomocniczy punkt zasilania/zapalniczka do cygar
72 20 Pomocniczy punkt zasilania (prawy tylny panel ćwiartkowy)
73 Nieużywany
74 30 Elektrycznie regulowane siedzenie kierowcy
75 20 Moc pojazdu 1 – moduł sterowania zespołem napędowym
76 20 Moc pojazdu 2 – moduł sterowania zespołem napędowym
77 15 Moc pojazdu 4 – cewki zapłonowe
78 Nieużywany
79 20 Moc pojazdu 3 – moduł sterowania zespołem napędowym
80 Nieużywany
81 Nieużywany
82 Nieużywany
83 Nieużywany
84 Nieużywany
85 Przekaźnik silnika wycieraczek
