W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Kuga II z lat: 2014, 2015.
Ford Kuga II to druga generacja popularnego SUV-a, która została wprowadzona na rynek w 2012 roku. Ten kompaktowy crossover odznacza się nowoczesnym designem, zaawansowanymi technologiami i wygodnym wnętrzem.
Pod względem wyglądu, Ford Kuga II prezentuje dynamiczne i nowoczesne linie nadwozia. Charakteryzuje go agresywny przód z dużymi reflektorami i charakterystyczną atrapą chłodnicy w kształcie trapezu. Tylna część samochodu jest równie atrakcyjna, z muskularnymi nadkolami i wyraźnie zarysowanymi lampami.
Wnętrze Forda Kuga II oferuje przestronność i wygodę zarówno dla kierowcy, jak i pasażerów. Materiały wysokiej jakości i staranne wykonanie dodają mu prestiżowego charakteru. Wnętrze zostało zaprojektowane w taki sposób, aby zapewnić wygodę podczas jazdy oraz maksymalne wsparcie podczas podróży. Dostępne są różne warianty wyposażenia, które oferują wiele zaawansowanych technologii i systemów bezpieczeństwa.
Ford Kuga II jest dostępny z różnymi jednostkami napędowymi, w tym benzynowymi i wysokoprężnymi silnikami. Oferuje również wersje z napędem na przednie lub wszystkie koła. Mocne i ekonomiczne silniki zapewniają dobrą dynamikę jazdy i oszczędność paliwa. Dodatkowo, Ford Kuga II jest wyposażony w zaawansowane systemy kontroli trakcji i stabilności, co przekłada się na pewność i bezpieczeństwo na drodze.
Ważnym aspektem Forda Kuga II jest również jego pojemność bagażnika. Jest on wystarczająco przestronny, aby pomieścić większe ilości bagażu podczas podróży. Dodatkowo, samochód oferuje różne opcje składania tylnych siedzeń, co umożliwia elastyczne dostosowanie przestrzeni ładunkowej do indywidualnych potrzeb.
Ford Kuga II został również wyposażony w wiele zaawansowanych systemów bezpieczeństwa, takich jak system monitorowania martwego pola, system automatycznego hamowania w mieście, system rozpoznawania znaków drogowych i wiele innych. Dzięki temu samochód zapewnia wysoki poziom bezpieczeństwa zarówno dla kierowcy, jak i pasażerów.
Podsumowując, Ford Kuga II to nowoczesny SUV, który oferuje atrakcyjny design, przestronne wnętrze, mocne jednostki napędowe i zaawansowane technologie. Jest to idealny wybór dla osób poszukujących komfortu, wszechstronności i niezawodności w codziennej jeździe oraz podczas dłuższych podróży.
Przedział pasażerski

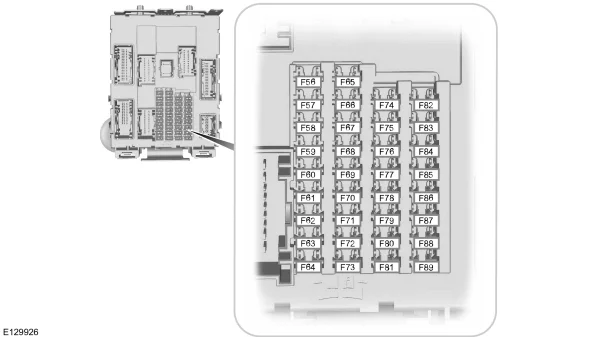

Panel bezpieczników znajduje się po prawej stronie pod schowkiem na rękawiczki (zdejmij spód schowka).
| Numer | Ampery [A] | Opis |
|---|---|---|
| F56 | 20 A | Pompa paliwa. |
| F57 | – | Nieużywany. |
| F58 | – | Nieużywany. |
| F59 | 5 A | Nadajnik-odbiornik biernego układu przeciwkradzieżowego. |
| F60 | 10 A | Oświetlenie wnętrza;
Zespół przełączników w drzwiach kierowcy; Oświetlenie schowka; Zespół przełączników konsoli dachowej. |
| F61 | – | Nieużywany. |
| F62 | 5 A | Wycieraczki automatyczne;
Wewnętrzne lusterko wsteczne z funkcją automatycznego ściemniania. |
| F63 | 10 A | Adaptacyjny układ kontroli prędkości – moduł czujnika przedniego. |
| F64 | – | Nieużywany. |
| F65 | 10 A | Zwalnianie drzwi tyłu nadwozia. |
| F66 | – | Nieużywany. |
| F67 | 7,5 A | Moduł SYNC;
Moduł interfejsu elementów sterowania/wyświetlacza z przodu; Moduł systemu satelitarnego określania położenia. |
| F68 | 15 A | Elektryczna blokada kolumny kierowniczej. |
| F69 | 5 A | Zestaw wskaźników. |
| F70 | – | Nieużywany. |
| F71 | 10 A | Zespół sterujący ogrzewania – ręcznie regulowana klimatyzacja;
Dwustrefowy układ elektronicznej automatycznej regulacji temperatury. |
| F72 | 7,5 A | Moduł kierownicy. |
| F73 | 7,5 A | Złącze diagnostyczne;
Syrena alarmu zasilana przez baterię. |
| F74 | 15 A | Światło drogowe. |
| F75 | 15 A | Tylne światło przeciwmgielne |
| F76 | 10 A | Światło cofania. |
| F77 | 20 A | Pompka spryskiwacza przedniej szyby. |
| F78 | 5 A | Włącznik zapłonu. Przycisk włącznika zapłonu. |
| F79 | 15 A | Zespół audio;
Odtwarzacz płyt DVD systemu nawigacji; Ekran dotykowy; Włącznik świateł awaryjnych; Przełącznik zamka drzwi. |
| F80 | 20 A | Szyberdach. |
| F81 | 5 A | Odbiornik częstotliwości radiowych;
Czujnik ruchu we wnętrzu. |
| F82 | 20 A | Pompka spryskiwacza przedniej szyby. |
| F83 | 20 A | Zamek centralny. |
| F84 | – | Nieużywany. |
| F85 | 7,5 A | Włącznik zapłonu. |
| F86 | 10 A | Moduł sterowania poduszką powietrzną;
System klasyfikacji pasażera; Lampka kontrolna wyłączenia poduszki powietrznej pasażera |
| F87 | – | Nieużywany. |
| F88 | – | Nieużywany. |
| F89 | – | Nieużywany. |
Komora silnika

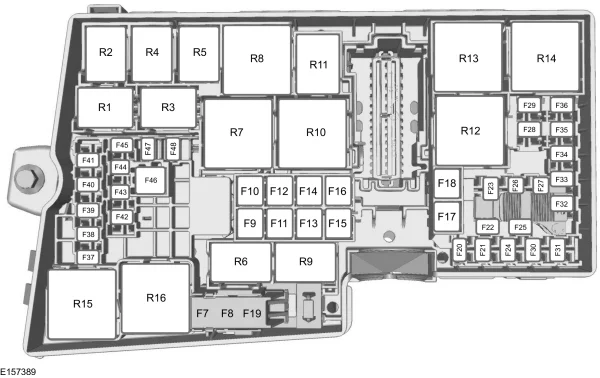

Skrzynka rozdzielcza mocy znajduje się w komorze silnika (po lewej stronie).
| Numer | Ampery [A] | Opis |
|---|---|---|
| F1 | – | Nieużywany. |
| F2 | – | Nieużywany. |
| F3 | – | Nieużywany. |
| F4 | – | Nieużywany. |
| F5 | – | Nieużywany. |
| F6 | – | Nieużywany. |
| F7 | 40 A** | Układ zapobiegający blokowaniu kół podczas hamowania;
Elektroniczny układ stabilizacji toru jazdy. |
| F8 | 30 A** | Elektroniczny układ stabilizacji toru jazdy. |
| F9 | 20 A** | Spryskiwacz reflektora. |
| F10 | 40 A** | Silnik dmuchawy. |
| F11 | 30 A** | Moduł jakości napięcia;
Moduł sterujący układami nadwozia. |
| F12 | 30 A** | Moduł sterowania zespołem napędowym |
| F13 | 30 A** | Przekaźnik rozrusznika |
| F14 | 40 A** | Element grzejny przedniej szyby z prawej strony. |
| F15 | 20 A** | Zapalniczka. Dodatkowe gniazda zasilania. |
| F16 | 40 A** | Element grzejny przedniej szyby z lewej strony. |
| F17 | 20 A** | Dodatkowa nagrzewnica. |
| F18 | – | Nieużywany. |
| F19 | 5 A* | Układ zapobiegający blokowaniu kół podczas hamowania;
Elektroniczny układ stabilizacji toru jazdy. |
| F20 | 15 A* | Sygnał dźwiękowy. |
| F21 | 5 A* | Światła STOP. |
| F22 | 15 A* | Układ monitorowania akumulatora. |
| F23 | 5 A* | Cewki przekaźników. |
| F24 | 5 A* | Przełącznik świateł. |
| F25 | – | Nieużywany. |
| F26 | 5 A* | Zasilanie cewki przekaźnika układu sterowania pracą silnika – pojazdy z silnikiem benzynowym. |
| F26 | 15 A* | Zasilanie cewki przekaźnika układu sterowania pracą silnika – pojazdy z silnikiem Diesel;
Moduł sterujący przekładnią – pojazdy z silnikiem Diesel. |
| F27 | 15 A* | Sprzęgło klimatyzacji. |
| F28 | 5 A* | Adaptacyjny układ kontroli prędkości – pojazdy z układem Start-Stop. |
| F29 | 25 A* | Odszranianie tylnej szyby. |
| F30 | – | Nieużywany. |
| F31 | – | Nieużywany. |
| F32 | 15 A* | Moduł sterowania pracą silnika. |
| F33 | 10 A* | Moduł sterowania pracą silnika. |
| F34 | 10 A* | Moduł sterowania pracą silnika. |
| F35 | 15 A* | Moduł sterowania pracą silnika. |
| F36 | 5 A* | Aktywne przesłony kraty wlotu powietrza. |
| F37 | 5 A* | Zasilanie lampki kontrolnej odłączenia poduszki powietrznej pasażera. |
| F38 | 5 A* | Moduł sterowania pracą silnika;
Sterownik przekładni. |
| F39 | 5 A* | Reflektory – Regulacja ustawienia reflektorów. |
| F40 | 5 A* | Elektroniczny układ wspomagania kierownicy. |
| F41 | 20 A** | Moduł sterujący układami nadwozia. |
| F42 | 15 A* | Wycieraczka szyby tylnej. |
| F43 | 15 A* | Reflektory |
| F44 | 5 A* | Adaptacyjny układ kontroli prędkości – pojazdy bez układu Start-Stop. |
| F45 | 10 A* | Ogrzewanie dyszy spryskiwacza. |
| F46 | 40 A** | Wycieraczki automatyczne. |
| F47 | – | Nieużywany. |
| F48 | 15 A* | Parownik filtra cząstek stałych. |
| Przekaźnik | Opis |
|---|---|
| R1 | Nieużywany. |
| R2 | Sygnał dźwiękowy. |
| R3 | Parownik filtra cząstek stałych. |
| R4 | Nieużywany. |
| R5 | Nieużywany. |
| R6 | Nieużywany. |
| R7 | Ogrzewana przednia szyba. |
| R8 | Nieużywany. |
| R9 | Spryskiwacz reflektora. |
| R10 | Rozrusznik |
| R11 | Sprzęgło klimatyzacji. |
| R12 | Wentylator |
| R13 | Silnik dmuchawy. |
| R14 | Moduł sterowania pracą silnika. |
| R15 | Ogrzewana szyba tylna. |
| R16 | Ładowanie. |
Bagażnik

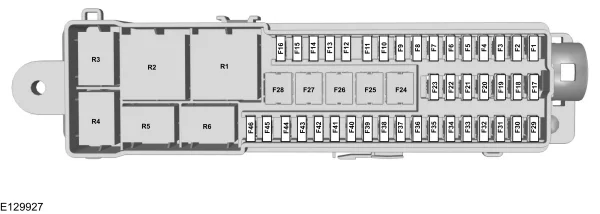

Panel bezpieczników znajduje się w bagażniku za wnęką po stronie pasażera.
| Numer | Ampery [A] | Opis |
|---|---|---|
| F1 | 5 A | Moduł sterujący funkcji otwierania/zamykania drzwi tyłu nadwozia bez użycia rąk. |
| F2 | 10 A | Modułu pojazdu bezkluczykowego. |
| F3 | 5 A | Klamki drzwi pojazdu bezkluczykowego. |
| F4 | 25 A | Zespół sterujący drzwi przednich z lewej strony. |
| F5 | 25 A | Zespół sterujący drzwi przednich z prawej strony. |
| F6 | 25 A | Zespół sterujący drzwi tylnych z lewej strony. |
| F7 | 25 A | Zespół sterujący drzwi tylnych z prawej strony. |
| F8 | – | Nieużywany. |
| F9 | 25 A | Silniczek fotela kierowcy. |
| F10 | – | Nieużywany. |
| F11 | 5 A | Zasilanie cewki tylnego przekaźnika zapłonu. |
| F12 | 10 A | Układ ogrzewania, wentylacji i klimatyzacji – pojazdy z układem Start-Stop. |
| F13 | 5 A | Zestaw wskaźników – pojazdy z układem Start-Stop. |
| F14 | 7,5 A | Wyświetlacz informacyjny i systemu elektroniki użytkowej;
Moduł SYNC; Moduł systemu satelitarnego określania położenia – pojazdy z układem Start-Stop. |
| F15 | 15 A | Zespół audio – pojazdy z układem Start-Stop. |
| F16 | – | Nieużywany. |
| F17 | – | Nieużywany. |
| F18 | – | Nieużywany. |
| F19 | – | Nieużywany. |
| F20 | – | Nieużywany. |
| F21 | – | Nieużywany. |
| F22 | – | Nieużywany. |
| F23 | – | Nieużywany. |
| F24 | 30 A | Dodatkowe gniazda zasilania prądem zmiennym/stałym. |
| F24 | 20 A | Dodatkowe gniazda zasilania z tyłu. |
| F25 | 25 A | Elektryczne otwieranie/zamykanie drzwi tyłu nadwozia. |
| F26 | 40 A | Osprzęt. Moduł holowania przyczepy. |
| F27 | 20 A | Dodatkowe gniazda zasilania w bagażniku. |
| F28 | – | Nieużywany. |
| F29 | 5 A | Monitorowanie martwego pola;
Czujnik kamery przedniej; Adaptacyjny układ kontroli prędkości; Kamera wsteczna z układem aktywnej pomocy przy parkowaniu; Sygnał zapłonu modułu jakości napięcia. |
| F30 | 5 A | Przycisk układu pomocy przy parkowaniu. |
| F31 | – | Nieużywany. |
| F32 | 5 A | Sygnał zapłonu dodatkowego gniazda zasilania prądem stałym/zmiennym. |
| F33 | – | Nieużywany. |
| F34 | 20 A | Ogrzewane siedzenie kierowcy. |
| F35 | 20 A | Ogrzewane siedzenie pasażera. |
| F36 | – | Nieużywany. |
| F37 | – | Nieużywany. |
| F38 | – | Nieużywany. |
| F39 | – | Nieużywany. |
| F40 | – | Nieużywany. |
| F41 | – | Nieużywany. |
| F42 | – | Nieużywany. |
| F43 | – | Nieużywany. |
| F44 | – | Nieużywany. |
| F45 | – | Nieużywany. |
| F46 | 10 A | Monitorowanie martwego pola;
Czujnik kamery przedniej; Adaptacyjny układ kontroli prędkości; Kamera wsteczna z układem aktywnej pomocy przy parkowaniu – pojazdy z układem Start-Stop. |
| Przekaźnik | Opis |
|---|---|
| R1 | Włącznik zapłonu. |
| R2 | Nieużywany. |
| R3 | Nieużywany. |
| R4 | Nieużywany. |
| R5 | Nieużywany. |
| R6 | Nieużywany. |
