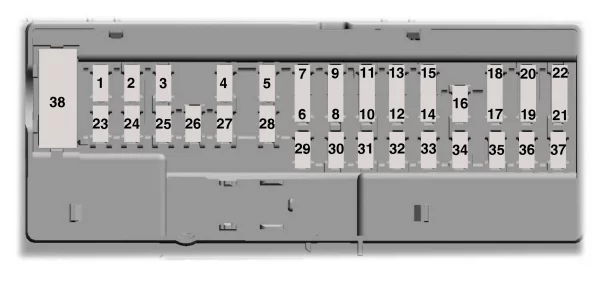

Przedział pasażerski
Panel bezpieczników znajduje się pod i na zewnątrz kolumny kierownicy za pokrywą dostępu.
Numer | Ampery [A] | Opis |
---|---|---|
1 | – | Nieużywany |
2 | 7,5A | Nieużywany (zapasowy) |
3 | 20A | Zamek drzwi kierowcy |
4 | 5A | Nieużywany (zapasowy) |
5 | 20A | Markowy wzmacniacz audio |
6 | 10 A | Nieużywany (zapasowy) |
7 | 10 A | Nieużywany (zapasowy) |
8 | 10 A | Klakson bezpieczeństwa |
9 | 10 A | Telematyka |
10 | 5A | Nieużywany (zapasowy) |
11 | 5A | Nieużywany (zapasowy) |
12 | 7,5A | Elektroniczny panel sterowania Klimatyzacja |
13 | 7,5A | Zestaw wskaźników Moduł sterujący kolumny kierownicy Złącze łącza danych |
14 | 10 A | Rozszerzony moduł zasilania (dla modułu ograniczeń i modułu pasażera) |
15 | 10 A | Moduł bramki (SYNC) Złącze łącza danych |
16 | 15 A | 2019: Podwójny zamek tylnych drzwi |
17 | 5A | Nieużywany (zapasowy) |
18 | 5A | Przełącznik zapłonu Elektromagnes blokady Przycisk start |
19 | 7,5A | Rozszerzony moduł zasilania (dla modułu ograniczeń i modułu pasażera) |
20 | 7,5A | 2021-2022: Przełączniki pomocnicze |
21 | 5A | Czujnik wilgotności i temperatury w samochodzie |
22 | 5A | Nieużywany (zapasowy) |
23 | 10 A | Przełącznik blokady drzwi falownika |
24 | 20A | Centralny zamek |
25 | 30A | Elektryczna szyba drzwi kierowcy |
26 | 30A | Nieużywany (zapasowy) |
27 | 30A | Nieużywany (zapasowy) |
28 | 20A | Markowy wzmacniacz audio |
29 | 30A | Nieużywany (zapasowy) |
30 | 30A | Nieużywany (zapasowy) |
31 | 15A | 2020-2022: SYNC |
32 | 10 A | Radiowy moduł nadawczo-odbiorczy Pilot SYNC (2019) |
33 | 20A | Jednostka audio |
34 | 30A | Przekaźnik uruchamiania/uruchamiania |
35 | 5A | Nieużywany (zapasowy) |
36 | 15A | Automatycznie przyciemniane lusterko wewnętrzne Sterowanie regulacją lusterek |
37 | 20A | Nieużywany (zapasowy) |
38 | 30A | Okna elektryczne |
Komora silnika
Skrzynka rozdzielcza mocy znajduje się w komorze silnika (po lewej stronie).
Numer | Ampery [A] | Opis |
---|---|---|
1 | 15 A | Nieużywany |
2 | – | Przekaźnik elektromagnetyczny silnika rozrusznika |
3 | 5 A | Czujnik deszczu |
4 | – | Przekaźnik silnika dmuchawy |
5 | 20 A | Dodatkowy punkt zasilania 3 – tył konsoli |
6 | – | Przekaźnik świateł postojowych przyczepy |
7 | 20 A | Moduł sterujący układu napędowego |
8 | 20 A | Elektromagnes odpowietrzający kanistra Zawór odcinający opary paliwaZawór upustowy kanistraZawór rozrządu 1 i 2 o zmiennej krzywce Podgrzewane sondy lambda |
9 | – | Przekaźnik modułu sterującego układu napędowego |
10 | 20 A | Dodatkowy punkt zasilania 1 – tablica przyrządów |
11 | 15 A | Cewki zapłonowe |
12 | 15 A | Napęd sterowania klimatyzacją Podgrzewacz skrzyni biegów Pomocnicza pompa wodna Sterowanie zaworem aspiratora Sprzęgło wentylatora Pompa olejowa Obejście turbosprężarki |
13 | 15 A | Nieużywany (zapasowy) |
14 | 15 A | Nieużywany (zapasowy) |
15 | – | Przekaźnik uruchamiania/uruchamiania |
16 | 20 A | Dodatkowy punkt zasilania 2 – tablica przyrządów |
17 | 20 A | Pomocniczy punkt zasilania – tylna przestrzeń ładunkowa |
18 | 10 A | Nieużywany (zapasowy) |
19 | 10 A | Elektryczne wspomaganie kierownicy |
20 | 10 A | 2019-2021: Przełącznik sterowania oświetleniem |
21 | 5 A | Przekaźnik uruchamiania/uruchamiania transmisji |
22 | 10 A | Sprężarka klimatyzacji |
23 | 7,5 A | Moduł jakości napięcia |
24 | 10 A | Nieużywany (zapasowy) |
25 | 10 A | System zapobiegania blokady kół |
26 | 10 A | Nieużywany (zapasowy) |
27 | – | Nieużywany |
28 | 10 A | Moduł sterujący układu napędowego |
29 | 7,5 A | Port ładowania USB |
30 | – | Nieużywany |
31 | – | Nieużywany |
32 | – | Przekaźnik pompy paliwa |
33 | – | Przekaźnik sprzęgła klimatyzacji |
34 | 10 A | Lampa cofania przyczepy |
35 | 15A | Nieużywany (zapasowy) |
36 | – | Nieużywany |
37 | 10 A | Podgrzewane lusterko zewnętrzne |
38 | – | Przyczepy skręt w prawo i przekaźnik świateł stopu |
39 | – | Przyczepy skręt w lewo i przekaźnik świateł stopu |
40 | – | Przekaźnik świateł cofania przyczepy |
41 | – | Przekaźnik klaksonowy |
42 | – | Silnik 4WD (napęd na cztery koła) nr 2 przekaźnik |
43 | – | Nieużywany |
44 | – | Nieużywany |
45 | 5 A | Nieużywany (zapasowy) |
46 | 10 A | Nieużywany (zapasowy) |
47 | 10 A | Przełącznik pedału hamulca |
48 | 20 A | Klakson |
49 | 15 A | Moduł sterujący skrzyni biegów Pompa olejowa |
50 | 10 A | 2019-2021: Ogrzewanie postojowe wycieraczek |
51 | – | Nieużywany |
52 | – | Nieużywany |
53 | 15 A | Tylna blokada mechanizmu różnicowego |
54 | – | Nieużywany |
55 | – | Nieużywany |
86 | – | Silnik 4WD nr 1 przekaźnik |
Komora silnika, dół
Skrzynka rozdzielcza zasilania – dół
Na spodzie skrzynki bezpieczników znajdują się bezpieczniki.
Aby uzyskać dostęp, wykonaj następujące czynności:
1. Zwolnij dwa zatrzaski znajdujące się po obu stronach skrzynki bezpieczników;
2. Podnieś tylną stronę skrzynki bezpieczników z kołyski;
3. Przesuń skrzynkę bezpieczników w kierunku tylnej części komory silnika i obróć, jak pokazano;
4. Obróć tylną stronę skrzynki bezpieczników, aby uzyskać dostęp do dolnej strony;
5. Zwolnij dwa zatrzaski, aby otworzyć pokrywę.
Numer | Ampery [A] | Opis |
---|---|---|
56 | 15A | Kierunkowskaz w lewo i stop przyczepy |
57 | – | Nieużywany |
58 | – | Nieużywany |
59 | – | Nieużywany |
60 | 30A | Moduł sterujący pompy paliwa |
61 | – | Nieużywany |
62 | 50A | Moduł sterowania nadwozia 1 – oświetlenie |
63 | 15A | Kierunkowskaz w prawo i stop przyczepy |
64 | 30A | Hamulce przyczepy |
65 | 20A | Podgrzewany fotel kierowcy |
66 | 25A | Napęd na cztery koła |
67 | 50A | Moduł sterowania nadwozia 2 – oświetlenie |
68 | 30A | Odmrażacz tylnej szyby |
69 | 30A | Zawory układu przeciwblokującego |
70 | 30A | Fotel pasażera zasilany elektrycznie |
71 | 30A | Lampy parkowania przyczepy |
72 | – | Nieużywany |
73 | 30A | Moduł przyczepy |
74 | 30A | Elektrycznie regulowane siedzenie kierowcy |
75 | – | Nieużywany |
76 | – | Nieużywany |
77 | – | Nieużywany |
78 | – | Nieużywany |
79 | 40A | Silnik dmuchawy |
80 | 20A | Podgrzewany fotel pasażera |
81 | 40A | Falownik |
82 | 60A | Pompa układu przeciwblokującego |
83 | 30A | Silnik wycieraczek szyby przedniej |
84 | 30A | Elektromagnes rozrusznika |
85 | – | Nieużywany |
87 | 40A | Moduł przyczepy |
Skrzynka bezpieczników wstępnych nr 1
Jest podłączona do dodatniego zacisku akumulatora.
Numer | Ampery [A] | Opis |
---|---|---|
1 | 225A / 300A | Alternator |
2 | 125A | Elektroniczne wspomaganie kierownicy |
Skrzynka bezpieczników wstępnych nr 2 (pod skrzynką bezpieczników)
Numer | Ampery [A] | Opis |
---|---|---|
1 | – | Nieużywany |
2 | 125A | Moduł sterowania nadwozia |
3 | 50A | Moduł jakości napięcia (zapewnia martwy punkt lampy tylnej, kamerę cofania, wyświetlacz przezierny, przełącznik 4×4, moduł przetwarzania obrazu i radar adaptacyjnego tempomatu) |
4 | – | Szyna zbiorcza do skrzynki rozdzielczej zasilania |
5 | 100A | 2021-2022: Pomocnicza skrzynka bezpieczników i przekaźników. |
