Ford Focus III (2011) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Focus III z lat: 2011. Ford Focus III to trzecia generacja popularnego modelu Ford Focus, który był produkowany w latach 2011-2018. Jest to kompaktowy samochód osobowy, który wprowadził wiele udoskonaleń i innowacji w porównaniu do poprzednich generacji. Stylistyka Forda Focusa III została […]

06/25/2023
Czas czytania: 6 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Focus III z lat: 2011.

Ford Focus III to trzecia generacja popularnego modelu Ford Focus, który był produkowany w latach 2011-2018. Jest to kompaktowy samochód osobowy, który wprowadził wiele udoskonaleń i innowacji w porównaniu do poprzednich generacji.

Stylistyka Forda Focusa III została całkowicie odświeżona i zyskała bardziej dynamiczny i nowoczesny wygląd. Samochód charakteryzuje się smukłą sylwetką, ostrymi liniami i agresywnie stylizowanym przodem. Reflektory o charakterystycznym kształcie, duża atrapa chłodnicy i muskularnie zarysowane nadkola nadają mu sportowego charakteru.

Wnętrze Forda Focusa III zostało zaprojektowane z myślą o funkcjonalności, wygodzie i nowoczesnym designie. Deska rozdzielcza jest czytelna i intuicyjna w obsłudze, a materiały wykończeniowe są solidne. Samochód oferuje wygodne fotele z regulacją, a przestrzeń zarówno dla kierowcy, jak i pasażerów jest odpowiednia. Bagażnik ma odpowiednią pojemność i może być łatwo dostosowany do potrzeb przewozu.

Pod względem osiągów i dynamiki jazdy, Ford Focus III oferuje różne opcje silnikowe. Dostępne są zarówno benzynowe, jak i wysokoprężne jednostki napędowe, które zapewniają zrównoważone osiągi i ekonomiczne zużycie paliwa. Samochód oferuje także różne warianty skrzyń biegów, w tym manualne i automatyczne, co pozwala dostosować sposób jazdy do preferencji kierowcy.

Ford Focus III wyróżnia się również zaawansowanymi technologiami i systemami bezpieczeństwa. W zależności od wersji wyposażenia, samochód może być wyposażony w systemy takie jak system nawigacji satelitarnej, system rozpoznawania znaków drogowych, systemy wspomagające parkowanie, system monitorowania martwego pola, systemy automatycznego hamowania awaryjnego, kontrolę trakcji i stabilności oraz wiele innych.

Ponadto, Ford Focus III oferuje dobrą jakość jazdy i stabilność na drodze. Zawieszenie zostało odpowiednio dostrojone, co przekłada się na precyzyjne prowadzenie, dobrą trakcję i komfort jazdy zarówno na dłuższych trasach, jak i w miejskiej jeździe.

Ford Focus III zdobył uznanie za swoje bezpieczeństwo i otrzymał pozytywne oceny w testach zderzeniowych Euro NCAP. Samochód jest wyposażony w wiele systemów bezpieczeństwa, takich jak poduszki powietrzne, systemy kontroli trakcji i stabilności, asystenta hamowania, systemy wspomagające jazdę, w tym system automatycznego parkowania, i wiele innych.

Podsumowując, Ford Focus III to udoskonalona i nowoczesna generacja popularnego kompaktowego samochodu. Oferuje atrakcyjny design, wygodne wnętrze, różnorodne opcje napędowe, zaawansowane technologie i systemy bezpieczeństwa, oraz dobrą jakość jazdy.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Ford Transit Custom i Tourneo Custom (2019-2020) - schematy bezpieczników i przekaźników

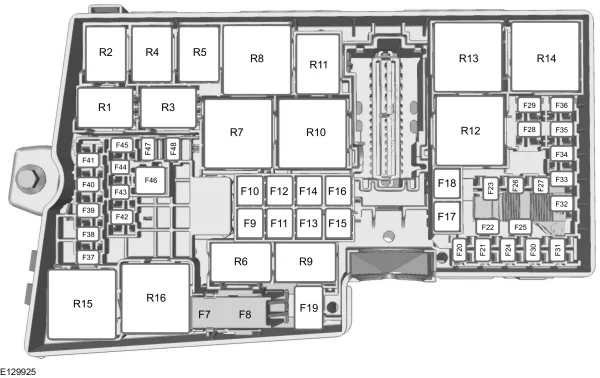

Skrzynka bezpieczników komory silnika

Ford Focus III (2011) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
7 40 Pompa układu zapobiegającego blokowaniu kół podczas hamowania, pompa elektronicznego układu stabilizacji toru jazdy
8 30 Zawór elektronicznego układu stabilizacji toru jazdy
9 30 Podgrzewana szyba tylna
10 40 Dmuchawa ogrzewania
11 30 Moduł układu Start-Stop
12 30 Układy sterowania pracą silnika, przekaźnik układu recyrkulacji spalin
13 30 Przekaźnik rozrusznika
14 40 Podgrzewana szyba przednia (z prawej strony)
15 25 Moduł sterujący przekładnią, wentylator chłodnicy międzystopniowej – 1,0 l EcoBoost
16 40 Podgrzewana szyba przednia (z lewej strony)
17 20 Nagrzewnica na paliwo
18 20 Wycieraczki przedniej szyby
19 5 Układ zapobiegający blokowaniu kół podczas hamowania, moduł elektronicznego układu stabilizacji toru jazdy
20 15 Sygnał dźwiękowy
21 5 Przełącznik światła STOP
22 15 Układ monitorowania akumulatora
23 5 Cewki przekaźnika, moduł przełącznika świateł
24 20 Tylne gniazdo zasilania
25 10 Lusterka zewnętrzne regulowane elektrycznie
26 15 Moduł sterujący przekładnią
27 15 Sprzęgło układu klimatyzacji
28 5 Adaptacyjny układ kontroli prędkości
29 20 Spryskiwacz reflektora
30 5 Moduł sterowania zespołem napędowym
31 Nie używany
32 10 Zawór układu recyrkulacji spalin, zawory sterujące zawirowaniem, sonda lambda (układ sterowania pracą silnika), przekaźnik modułu sterującego wentylatorem elektronicznym (cewka), moduł podtrzymania działania pompy wodnej po wyłączeniu silnika – 1,0 l EcoBoost
33 10 Zawory układu sterowania pracą silnika, zawór spustu par paliwa, zawór sterujący turbosprężarką, czujnik obecności wody w paliwie, cewki zapłonowe – 1,0 l EcoBoost
34 10 Wtryskiwacze, przekaźnik parownika, zawór spustu par paliwa
35 5 Aktywna przesłona kraty wlotu powietrza (silnik benzynowy), przekaźnik podtrzymania działania pompy wodnej po wyłączeniu silnika, przekaźnik wentylatora chłodnicy międzystopniowej
35 15 Aktywna przesłona kraty wlotu powietrza i nagrzewnica filtra (silnik Diesel)
36 10 Moduł sterowania zespołem napędowym
37 Nie używany
38 15 Moduł sterowania zespołem napędowym, moduł sterujący przekładnią
39 5 Moduł sterujący reflektorów (układ regulacji ustawienia reflektorów halogenowych)
40 5 Elektryczny układ wspomagania kierownicy
41 20 Moduł sterujący układami nadwozia
42 15 Wycieraczka tylnej szyby
43 15 Moduł sterujący reflektorów (układ regulacji ustawienia reflektorów ksenonowych), zespół reflektorów adaptacyjnych
44 5 Adaptacyjny układ kontroli prędkości
45 10 Ogrzewanie dysz spryskiwacza
46 25 Okna sterowane elektrycznie (przód)
47 7,5 Ogrzewane lusterka boczne
48 15 Parownik
Zobacz także:  Ford F-250, F-350, F-450, F-550 (2002-2007) - schematy bezpieczników i przekaźników

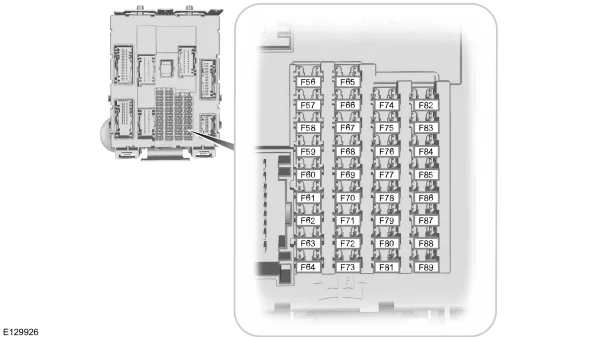

Skrzynka bezpieczników wnętrza samochodu

Ford Focus III (2011) - schematy bezpieczników i przekaźników
  1. Naciśnij zaciski mocujące, aby zwolnić pokrywę.
  1. Opuść pokrywę skrzynki bezpieczników i pociągnij ją do siebie.
Załóż elementy, postępując w odwrotnej kolejności.

Ford Focus III (2011) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
56 20 Zasilanie pompy paliwa
57 Nie używany
58 Nie używany
59 5 Zasilanie biernego układu przeciwkradzieżowego
60 10 Lampki oświetlenia wnętrza, zespół przełączników w drzwiach kierowcy, schowek po stronie pasażera, oświetlenie wnętrza, okno dachowe otwierane elektrycznie
61 20 Zapalniczka, tylne gniazdo zasilania
62 5 Moduł czujnika deszczu, czujnik wilgotności, lusterko z funkcją automatycznego przyciemniania
63 10 Adaptacyjny układ kontroli prędkości
64 Nie używany
65 10 Zwalnianie pokrywy bagażnika
66 20 Zamek drzwi kierowcy, podwójne ryglowanie drzwi
67 7,5 Wyświetlacz informacyjny i systemu elektroniki użytkowej, GPS, połączenie układu sterowania głosem dla telefonu z systemem Bluetooth
68 15 Blokada elektroniczna kolumny kierowniczej
69 5 Zestaw wskaźników
70 20 Zamek centralny
71 10 Klimatyzacja
72 7,5 Moduł sterujący kierownicy
73 5 Syrena alarmu zasilana baterią (system alarmowy), system diagnostyki pokładowej (OBD)
74 15 Światła drogowe.
75 15 Przednie światła przeciwmgielne
76 10 Światło cofania
77 20 Pompka spryskiwacza
78 5 Włącznik zapłonu lub przycisk uruchamiający
79 15 Zespół audio, światła awaryjne i przyciski zamków drzwi
80 20 Okno dachowe otwierane elektrycznie
81 5 Czujnik ruchu we wnętrzu, odbiornik częstotliwości radiowych
82 20 Masa pompki spryskiwaczy
83 20 Masa zamka centralnego
84 20 Masa funkcji odryglowywania drzwi kierowcy i układu podwójnego ryglowania drzwi
85 7,5 Nagrzewnica układu ogrzewania, wentylacji i klimatyzacji, wyłącznik poduszki powietrznej pasażera, przełącznik ogrzewania siedzeń, nagrzewnica dodatkowa, moduł nagrzewnicy ręcznie regulowanej klimatyzacji
86 10 System zabezpieczeń, system wyłączania poduszki powietrznej pasażera
87 Nie używany
88 Nie używany
89 Nie używany
Zobacz także:  Ford Fiesta VII (2022) - schematy bezpieczników i przekaźników

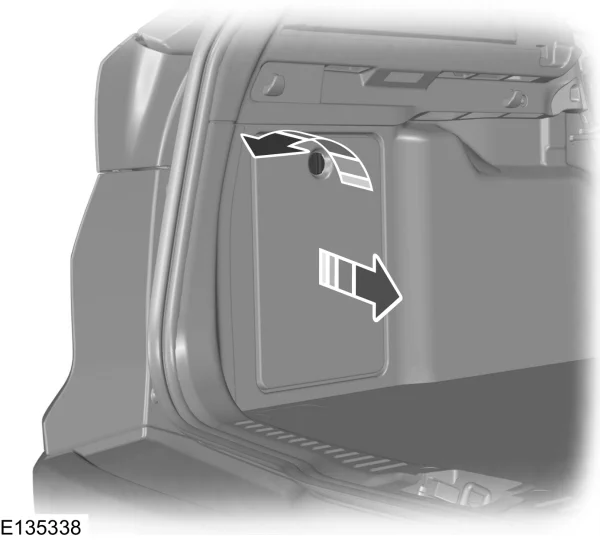

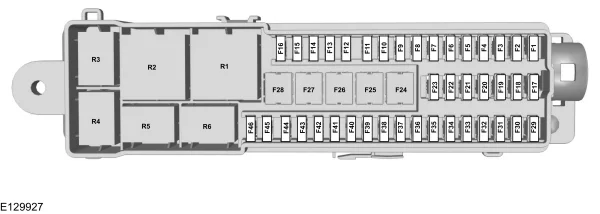

Skrzynka bezpieczników przedziale bagażowym

4-drzwiowy

Ford Focus III (2011) - schematy bezpieczników i przekaźników

5-drzwiowy

Ford Focus III (2011) - schematy bezpieczników i przekaźników

Kombi

Ford Focus III (2011) - schematy bezpieczników i przekaźników

Ford Focus III (2011) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 Nie używany
2 10 Moduł pojazdu bezkluczykowego
3 5 Klamki drzwi pojazdu bezkluczykowego
4 25 Moduł drzwi (lewych przednich) (okna sterowane elektrycznie, zamek centralny, elektrycznie składane lusterka, ogrzewane lusterka zewnętrzne)
5 25 Moduł drzwi (prawych przednich) (okna sterowane elektrycznie, zamek centralny, elektrycznie składane lusterka, ogrzewane lusterka zewnętrzne)
6 25 Moduł drzwi (lewych tylnych) (okna sterowane elektrycznie)
7 25 Moduł drzwi (prawych tylnych) (okna sterowane elektrycznie)
8 10 System alarmowy
9 25 Elektrycznie sterowane siedzenie kierowcy
10 Nie używany
11 25 Elektrycznie sterowane przednie siedzenie pasażera – 2,0 l EcoBoost – MI4
12 10 Moduł układu klimatyzacji (z modułem układu Start-Stop)
13 5 Zestaw wskaźników (z modułem układu Start-Stop)
14 7,5 Wyświetlacz informacyjny i systemu elektroniki użytkowej, moduł GPS (z modułem układu Start-Stop)
15 15 Zespół audio, panel sterowania zespołu audio (z modułem układu Start-Stop)
16 Nie używany
17 Nie używany
18 Nie używany
19 Nie używany
20 Nie używany
21 Nie używany
22 Nie używany
23 Nie używany
24 Nie używany
25 Nie używany
26 40 Moduł przyczepy
27 Nie używany
28 Nie używany
29 5 System monitorowania martwego pola, pomoc w utrzymaniu pasa ruchu, układ Active City Stop, kamera wsteczna (bez modułu układu Start-Stop)
30 5 Moduł pomocy przy parkowaniu
31 Nie używany
32 Nie używany
33 Nie używany
34 15 Ogrzewane siedzenie kierowcy
35 15 Ogrzewane przednie siedzenie pasażera
36 Nie używany
37 5 Okno dachowe otwierane elektrycznie
38 Nie używany
39 Nie używany
40 Nie używany
41 5 Zdejmowany hak holowniczy
42 Nie używany
43 Nie używany
44 Nie używany
45 Nie używany
46 10 System monitorowania martwego pola, pomoc w utrzymaniu pasa ruchu, kamera wsteczna (z modułem układu Start-Stop)
