W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Focus III z lat: 2012.

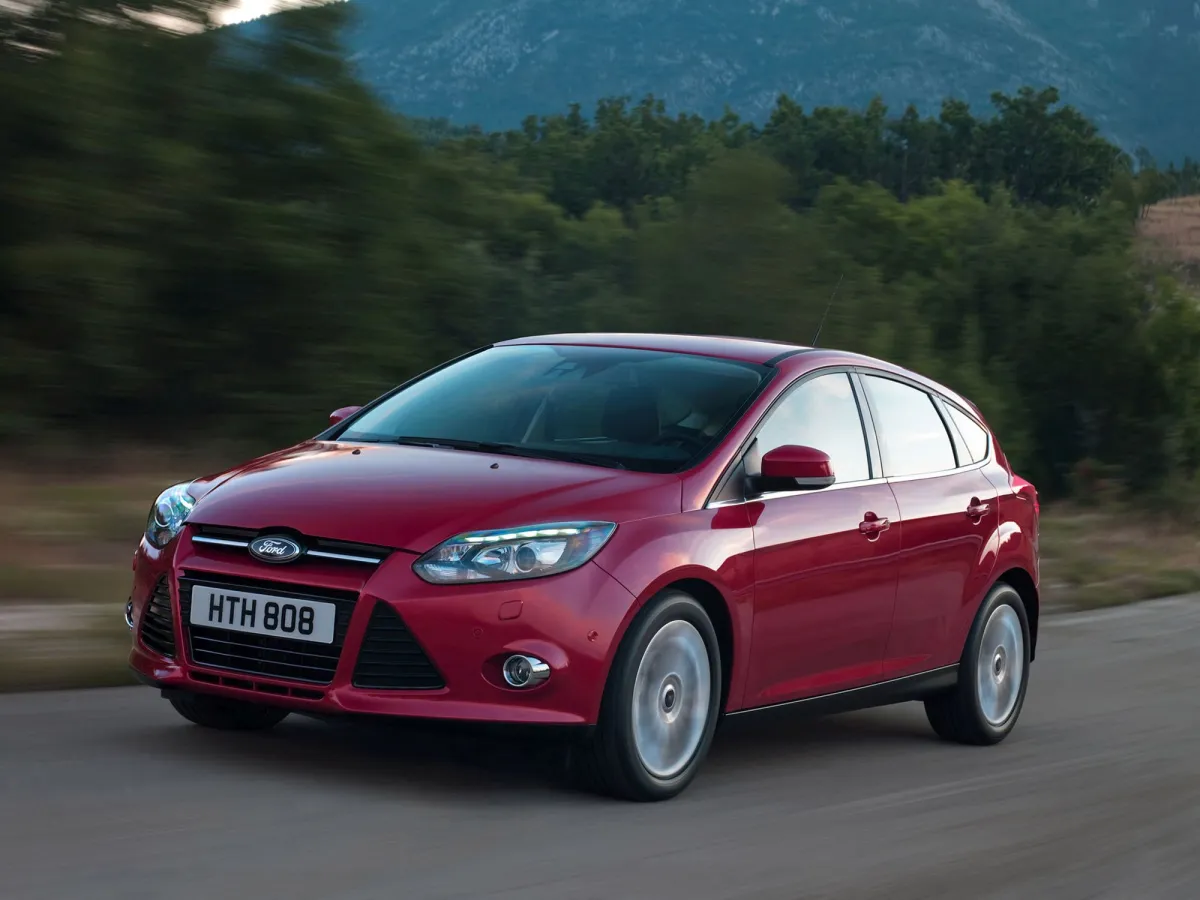

Ford Focus III to trzecia generacja popularnego modelu Ford Focus, który był produkowany w latach 2011-2018. Jest to kompaktowy samochód osobowy, który wprowadził wiele innowacji i udoskonaleń w porównaniu do poprzednich generacji.

Stylistycznie, Ford Focus III charakteryzował się nowoczesnym i dynamicznym wyglądem. Samochód otrzymał bardziej agresywny przód z dużą atrapą chłodnicy i nowoczesnymi reflektorami. Linie karoserii były bardziej płynne i aerodynamiczne, co wpływało na osiągi i efektywność paliwową.

Wnętrze Forda Focusa III było przestronne, funkcjonalne i dobrze zaprojektowane. Deska rozdzielcza była nowoczesna i estetyczna, a materiały użyte do wykończenia były wysokiej jakości. Samochód oferował wygodne siedzenia z regulacją, a przestrzeń dla pasażerów była odpowiednia zarówno z przodu, jak i z tyłu. Bagażnik był dobrze zaprojektowany i oferował odpowiednią pojemność.

Ford Focus III oferował również zaawansowane technologie. W zależności od wersji wyposażenia, samochód mógł być wyposażony w systemy wspomagające jazdę, takie jak system rozpoznawania znaków drogowych, system monitorowania martwego pola, system automatycznego parkowania, systemy awaryjnego hamowania, adaptacyjny tempomat i wiele innych. Opcjonalnie można było również dodać zaawansowany system multimedialny z ekranem dotykowym, nawigacją GPS i możliwością podłączenia smartfona.

Pod względem osiągów, Ford Focus III oferował różne opcje silnikowe, w tym benzynowe i wysokoprężne jednostki napędowe. Były dostępne zarówno silniki o mniejszej pojemności, jak i bardziej dynamiczne jednostki, które zapewniały dobre przyspieszenie i elastyczność. Samochód mógł być wyposażony w manualną skrzynię biegów lub automatyczną skrzynię biegów.

Ford Focus III zdobył dobre oceny w testach zderzeniowych Euro NCAP i oferował wiele systemów bezpieczeństwa. Standardowo wyposażony był w poduszki powietrzne, systemy kontroli trakcji i stabilności, systemy wspomagające hamowanie i wiele innych. Dodatkowo, dostępne były opcjonalne systemy, takie jak asystent pasa ruchu, monitorowanie martwego pola, system prewencyjnego hamowania i inne.

Ford Focus III cieszył się dużą popularnością zarówno wśród klientów indywidualnych, jak i flotowych. Oferował atrakcyjny design, dobre osiągi, komfort jazdy, zaawansowane technologie i przestronne wnętrze, co przyczyniło się do jego sukcesu na rynku.

Zobacz także:  Ford Puma (2021) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Przedział pasażerski

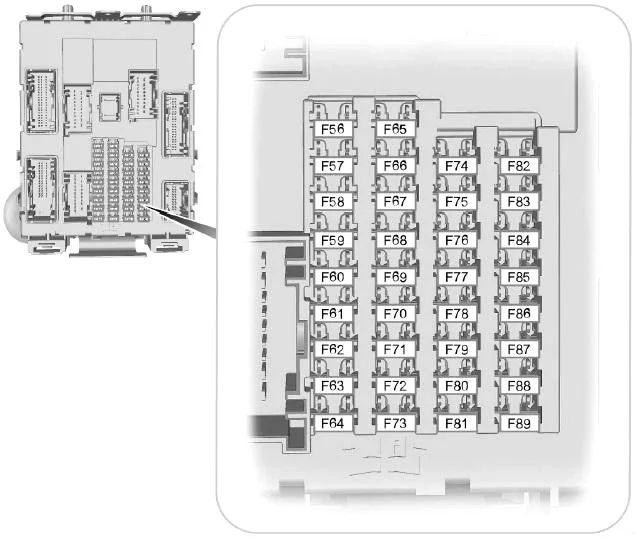

Panel bezpieczników znajduje się po prawej stronie pod schowkiem (zdjąć spód schowka).

Ford Focus III (2012) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
56 20A Zasilanie pompy paliwa, TMAF
57 Nieużywany
58 Nieużywany
59 5A Pasywny nadajnik-odbiornik antykradzieżowy
60 10 A Oświetlenie wewnętrzne, zestaw przełączników drzwi kierowcy, oświetlenie schowka na rękawiczki, zespół przełączników konsoli górnej
61 20A Zapalniczka, Power point
62 5A Moduł czujnika deszczu, czujnik wilgotności, elektrochromatyczne lusterko wsteczne
63 Nieużywany
64 Nieużywany
65 10 A Zwolnienie bagażnika / klapy bagażnika
66 20A Zasilanie odblokowania DD FF, podwójna blokada
67 7,5A SYNC®, wyświetlacz wielofunkcyjny, moduł globalnego systemu pozycjonowania (GPS), kompas
68 Nieużywany
69 5A Klaster instrumentów
70 20A Centralny zamek i odblokowywanie zasilania
71 10 A Głowica sterująca ogrzewaniem (ręczna klimatyzacja), elektroniczna automatyczna regulacja temperatury Duel
72 7,5A Moduł kierownicy
73 5A Złącze łącza danych
74 15A Zasilanie reflektorów świateł mijania
75 15A Zasilanie lamp przeciwmgielnych
76 10 A Zasilanie lampy cofania
77 20A Dostawa spryskiwacza przedniej szyby
78 5A Wyłącznik zapłonu, przycisk Start
79 15A Radio, nawigacyjny odtwarzacz DVD, ekran dotykowy, włącznik świateł awaryjnych, przełącznik blokady drzwi
80 20A Dostawa szyberdachu
81 5A Odbiornik RF
82 20A Przekaźnik spryskiwacza przedniej szyby
83 20A Centralny zamek
84 20A Zasilanie odblokowania DD FF, podwójna blokada
85 7,5A Wskaźnik dezaktywacji poduszki powietrznej pasażera (PADI), przełącznik ogrzewania przedniego fotela , moduł grzewczy (ręczna klimatyzacja), czujnik jakości powietrza, radio, czujnik temperatury i wilgotności w samochodzie
86 10 A Moduł poduszki powietrznej, OCS, PADI
87 Nieużywany
88 Nieużywany
89 Nieużywany

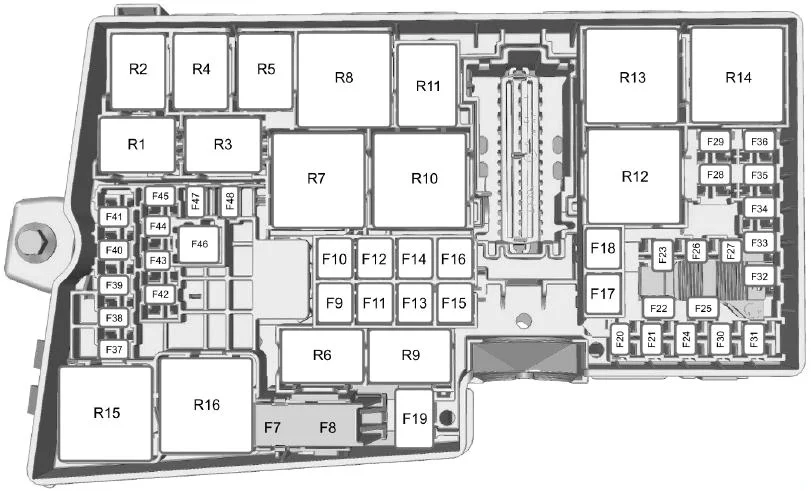

Komora silnika

Zobacz także:  Ford Bronco (2022) - schematy bezpieczników i przekaźników

Ford Focus III (2012) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F1 Nieużywany
F2 Nieużywany
F3 Nieużywany
F4 Nieużywany
F5 Nieużywany
F6 Nieużywany
F7 40A** Pompa ABS/ESP
F8 30A** Zawór ESP
F9 30A** Odmrażacz tylnej szyby
F10 40A** Silnik dmuchawy nagrzewnicy
F11 Nieużywany
F12 30A** Bezpiecznik przekaźnika ECR
F13 30A** Przekaźnik rozrusznika
F14 25A** Tylne okno elektryczne (bez DCU)
F15 25A** DPS6
F 16 Nieużywany
F17 Nieużywany
F18 20A** Silnik wycieraczki przedniej
F19 5A* Zasilanie ABS/ESP 15
F20 15 A* Klakson
F21 5A* Wyłącznik światła
F22 15 A* System monitorowania akumulatora
F23 5A* Cewki przekaźników, moduł wyłącznika światła
F24 Nieużywany
F25 10 A* Elektrycznie sterowane lusterko zewnętrzne (bez DCU)
F26 15 A* Automatyczna skrzynia biegów TCM 30 paszy
F27 15 A* Sprzęgło klimatyzacji
F28 5A* Zasilanie przekaźnika paliwa TMAF
F29 Nieużywany
F30 Nieużywany
F31 Nieużywany
F32 10 A* Zawór EGR, zawory sterujące wirowe, podgrzewane czujniki tlenu
F33 10 A* Cewki zapłonowe
F34 10 A* Wtryskiwacze
F35 5A* Aktywna przesłona grilla
F36 10 A* ECM
F37 Nieużywany
F38 15 A* Kanał ECM / TCM 15
F39 Nieużywany
F40 5A* Pasza EPAS 15
F41 20A* Kanał BCM 15
F42 15 A* Tylna wycieraczka
F43 Nieużywany
F44 Nieużywany
F45 Nieużywany
F46 2 5A* Elektryczne szyby z przodu (bez DCU)
F47 7,5 A* Podgrzewane lustro (bez DCU)
F48 5A* Elektryczne lusterko zewnętrzne (bez DCU)
R1 Nieużywany
R2 Mikroprzekaźnik Klakson
R3 Nieużywany
R4 Nieużywany
R5 Mikroprzekaźnik Tylna wycieraczka
R6 Nieużywany
R7 Nieużywany
R8 Nieużywany
R9 Nieużywany
R10 Mini przekaźnik Przekaźnik rozrusznika
R11 Mikroprzekaźnik Sprzęgło klimatyzacji
R12 Przekaźnik mocy Wentylator chłodzący
R13 Mini przekaźnik Dmuchawa nagrzewnicy
R14 Mini przekaźnik Przekaźnik sterujący silnika (ECR)
R15 Przekaźnik mocy Odszranianie tylnej szyby
R16 Przekaźnik mocy Zapłon 15
* Mini bezpieczniki
** Bezpieczniki kasetowe

Bagażnik

Zobacz także:  Ford Bronco (2023) - schematy bezpieczników i przekaźników

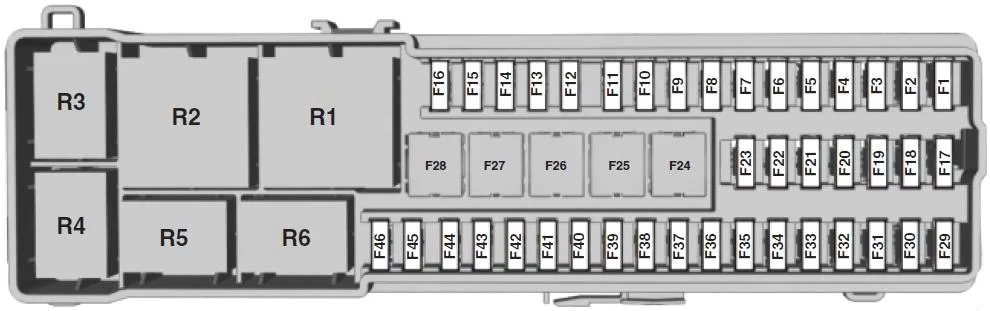

Panel bezpieczników znajduje się w bagażniku za wnęką koła po lewej stronie.

Ford Focus III (2012) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F1 Nieużywany
F2 10 A Moduł pojazdu bez kluczyka
F3 5A Bezkluczykowe klamki do drzwi pojazdu
F4 25A Sterownik drzwi przedni lewy
F5 25A Centralka drzwi przednich prawych
F6 25A Sterownik drzwi tylny lewy
F7 25A Sterownik drzwi tylnych prawych
F8 Nieużywany
F9 25A Silnik fotela kierowcy
F10 Nieużywany
F11 Nieużywany
F12 Nieużywany
F13 Nieużywany
F14 Nieużywany
F15 Nieużywany
F 16 Nieużywany
F17 Nieużywany
F18 Nieużywany
F19 Nieużywany
F20 Nieużywany
F21 Nieużywany
F22 Nieużywany
F23 25A Wzmacniacz dźwięku
F24 Nieużywany
F25 Nieużywany
F26 Nieużywany
F27 Nieużywany
F28 Nieużywany
F29 5A Kamera wspomagania parkowania
F30 5A Moduł wspomagania parkowania
F31 Nieużywany
F32 Nieużywany
F33 Nieużywany
F34 15A Ogrzewanie fotela kierowcy
F35 15A Ogrzewanie fotela pasażera
F36 Nieużywany
F37 5A Szyberdach
F38 Nieużywany
F39 Nieużywany
F40 Nieużywany
F41 Nieużywany
F42 Nieużywany
F43 Nieużywany
F44 Nieużywany
F45 Nieużywany
F46 Nieużywany
R1 Przekaźnik mocy Tylny przekaźnik 15 (2/88)
R2 Nieużywany
R3 Nieużywany
R4 Nieużywany
R5 Nieużywany
R6 Nieużywany
