Ford Fiesta VII (2022) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Fiesta VII z lat: 2022.

Ford Fiesta VII, również znany jako Ford Fiesta Mk7, to siódma generacja popularnego modelu Ford Fiesta. Został wprowadzony na rynek w 2017 roku i kontynuował tradycję udanej serii Fiesta, oferując wiele udoskonaleń i nowych funkcji.

Pod względem designu, Ford Fiesta VII charakteryzuje się nowoczesnym i dynamicznym wyglądem. Ma wyraźne linie i proporcje, które nadają mu sportowy charakter. Istnieją różne warianty nadwozia, w tym 3-drzwiowy hatchback, 5-drzwiowy hatchback i kombi o nazwie „Active” z wyższym prześwitem.

Wnętrze Forda Fiesta VII zostało zaprojektowane z myślą o ergonomii i funkcjonalności. Posiada nowoczesne i intuicyjne układy sterowania, wysokiej jakości materiały wykończeniowe oraz liczne opcje personalizacji, które pozwalają kierowcom dostosować samochód do swoich upodobań.

Ford Fiesta VII oferuje również zaawansowane technologie i systemy bezpieczeństwa. Można znaleźć takie funkcje jak system monitorowania martwego pola, asystent pasa ruchu, adaptacyjny tempomat, system rozpoznawania znaków drogowych i system nagłaśniający na zewnątrz, który ostrzega pieszych przed nadjeżdżającym pojazdem.

Pod względem napędu, Ford Fiesta VII oferuje różne opcje silników, w tym benzynowe i wysokowydajne jednostki EcoBoost oraz silniki wysokoprężne TDCi. Są również dostępne wersje z automatyczną skrzynią biegów.

Ford Fiesta VII zdobył pozytywne recenzje za swoją zwrotność, precyzję prowadzenia i przyjemność z jazdy. Dzięki dynamicznemu zawieszeniu i dobrze wyważonej charakterystyce kierownicy, samochód oferuje zwinne i responsywne osiągi na drodze.

Warto również wspomnieć, że Ford Fiesta VII jest wyposażony w liczne funkcje i technologie, które poprawiają komfort podróżowania i dostęp do rozrywki. Można znaleźć systemy multimedialne z ekranem dotykowym, obsługę aplikacji mobilnych, funkcje komunikacji głosowej i wiele więcej.

Podsumowując, Ford Fiesta VII jest nowoczesnym i wszechstronnym samochodem, który oferuje stylowy design, zaawansowane technologie, oszczędność paliwa oraz przyjemność z jazdy. Jest popularnym wyborem w segmencie kompaktowych samochodów i nadal cieszy się dużą popularnością wśród kierowców na całym świecie.

Zobacz także:  Ford Fiesta VII (2020) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpieczników modułu sterującego układami nadwozia

Skrzynka bezpieczników znajduje się pod schowkiem.

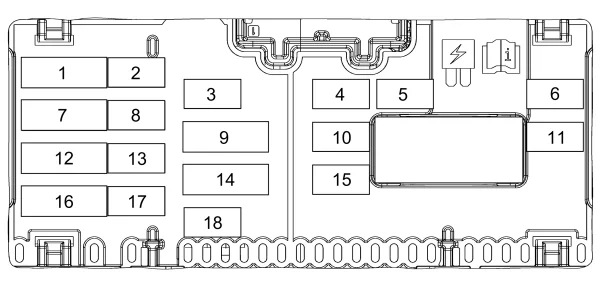

Ford Fiesta VII (2022) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 5 A Moduł sterujący uzupełniającym systemem bezpieczeństwa.
Wewnętrzny czujnik temperatury i wilgotności.
2 10 A Moduł sterujący układu aktywnej pomocy przy parkowaniu.
3 10 A Włącznik zapłonu;

Przycisk włącznika zapłonu;

Moduł jednostki sterującej układu telematycznego.
4 20 A Zaryglowanie;

Odryglowanie.
5 10 A Okno dachowe.
6 30 A Przełącznik lusterka z prawej strony;

Przednie okna sterowane elektrycznie z prawej strony.
7 5 A Lampka kontrolna odłączenia poduszki powietrznej pasażera;

Wewnętrzne lusterko wsteczne z funkcją automatycznego ściemniania;

Ładowarka bezprzewodowa.
8 – Nieużywany.
9 5 A Centralny moduł sterujący alarmem.
10 15 A Blokady otwierania drzwi przez dzieci;

Pokrywa wlewu paliwa.
11 30 A Przełącznik lusterka z lewej strony;

Przednie okna sterowane elektrycznie z lewej strony.
12 15 A Ogrzewana kierownica;

Moduł sterujący reflektorami.
13 15 A Sterowanie głosem;

Odtwarzacz płyt kompaktowych.
14 7,5 A Syrena alarmu zasilana przez baterię.
15 10 A Syrena systemu alarmowego.
16 7,5 A Moduł kierownicy;

Zestaw wskaźników;

Złącze diagnostyczne;

Klimatyzacja.
17 20 A Zespół audio.
18 – Nieużywany.

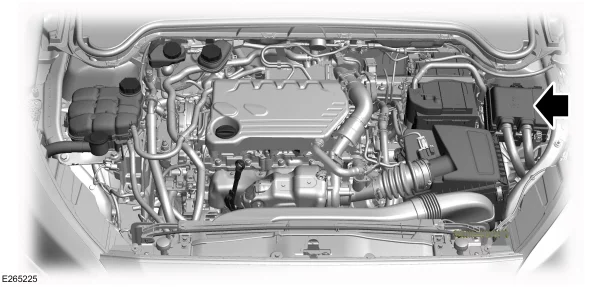

Skrzynka bezpieczników pod pokrywą komory silnika

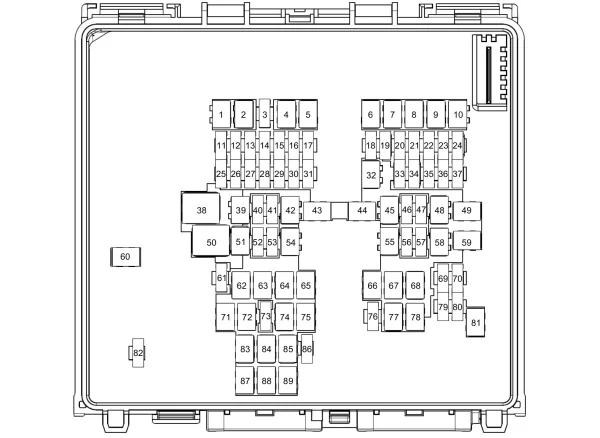

Ford Fiesta VII (2022) - schematy bezpieczników i przekaźników

Ford Fiesta VII (2022) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 – Nieużywany.
2 60 A Nagrzewnica powietrza wlotowego.
3 10 A Podgrzewane dysze spryskiwaczy przedniej szyby.
4 40 A Element grzejny przedniej szyby z lewej strony.
5 – Nieużywany.
6 30 A Rozrusznik.
7 40 A Nagrzewnica powietrza wlotowego.
8 – Nieużywany.
9 40 A Dwusprzęgłowa skrzynia biegów – Diesel.
60 A Moduł sterujący świecami żarowymi – Diesel.
10 – Nieużywany.
11 20 A Blokada kolumny kierowniczej.
12 10 A Sprzęgło klimatyzacji.
13 – Nieużywany.
14 – Nieużywany.
15 – Nieużywany.
16 5 A Zintegrowany z pasem alternator rozrusznika — MHEV.
17 5 A Moduł sterowania zespołem napędowym.
18 10 A Zintegrowana ogrzewana kierownica.
19 5 A Elektroniczny układ wspomagania kierownicy.
20 7,5 A Moduł sterujący skrzynią biegów.
21 – Nieużywany.
22 – Nieużywany.
23 – Nieużywany.
24 – Nieużywany.
25 10 A Pompa płynu chłodzącego;

Zawór wydechowy;

Pompa wodna.
26 15 A Zawór spustu par paliwa;

Czujnik położenia wałka rozrządu;

Czujnik sterowania ciśnieniem wtrysku paliwa;

Zawór elektromagnetyczny sterowania zmienną geometrią łopatek turbiny turbosprężarki;

Zawór obejściowy chłodnicy układu recyrkulacji spalin;

Zawór elektromagnetyczny sterujący zaworem upustowym;

Podgrzewana sonda lambda.
27 20 A Moduł sterowania zespołem napędowym.
28 15 A Aktywna przesłona kraty wlotu powietrza;

Pompa oleju;

Sprężarka układu klimatyzacji;

Zawór elektromagnetyczny sterujący zaworem upustowym;

Czujnik obecności wody w paliwie.
29 15 A Cewka zapłonowa;

Kondensator tłumienia hałasu.
30 10 A Zawór upustowy ciśnienia układu klimatyzacji.
31 10 A Moduł sterujący energią akumulatora — MHEV.
32 30 A Moduł sterujący układami nadwozia.
33 10 A Układ monitorowania martwego pola;

Moduł tempomatu;

Przednia kamera układu pomocy przy parkowaniu;

Kamera pomocy przy parkowaniu tyłem;

Moduł sterujący układu aktywnej pomocy przy parkowaniu.
34 10 A Pompa płynu przekładniowego.
35 10 A Reflektory.
36 5 A Układ zapobiegający blokowaniu kół podczas hamowania.
37 15 A Wentylator chłodnicy międzystopniowej.
38 40 A Silnik dmuchawy.
39 – Nieużywany.
40 10 A Moduł sterujący energią akumulatora — MHEV.
41 20 A Siedzenia ogrzewane.
42 – Nieużywany.
43 40 A Moduł holowania przyczepy.
44 40 A Element grzejny przedniej szyby z prawej strony.
45 30 A Moduł tylnych lewych drzwi.
46 5 A Regulacja ustawienia reflektorów.
47 15 A Wzmacniacz audio.
48 20 A Okno dachowe.
49 60 A Pompa układu zapobiegającego blokowaniu kół podczas hamowania.
50 60 A Wentylator chłodzenia o wysokiej prędkości.
51 20 A Pompa płynu przekładniowego.
52 10 A Złącze diagnostyczne.
53 – Nieużywany.
54 30 A Moduł tylnych prawych drzwi.
55 30 A Zawór układu zapobiegającego blokowaniu kół podczas hamowania.
56 5 A Przełącznik wł./wył. hamulców.
57 15 A Wzmacniacz audio.
58 – Nieużywany.
59 40 A Moduł sterujący układami nadwozia.
60 – Nieużywany.
61 5 A Podpora lędźwiowa.
62 – Nieużywany.
63 – Nieużywany.
64 – Nieużywany.
65 – Nieużywany.
66 – Nieużywany.
67 – Nieużywany.
68 20 A Pompa paliwowa.
69 20 A Nagrzewnica paliwa – Diesel.
70 15 A Punktowe wtryskiwacze paliwa.
71 – Nieużywany.
72 – Nieużywany.
73 5 A Czujnik deszczu.
74 30 A Silniczek wycieraczki przedniej szyby.
75 – Nieużywany.
76 – Nieużywany.
77 25 A Ogrzewana szyba tylna.
78 – Nieużywany.
79 20 A Sygnał dźwiękowy.
80 – Nieużywany.
81 25 A Nagrzewnica paliwa – Diesel.
82 15 A Pompa spryskiwacza tylnej szyby.
83 20 A Zapalniczka;

Dodatkowe gniazda zasilania z przodu.
84 – Nieużywany.
85 40 A Wentylator chłodzenia o niskiej prędkości.
86 20 A Wycieraczka szyby tylnej.
87 – Nieużywany.
88 – Nieużywany.
89 – Nieużywany.
