W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Fiesta VII z lat: 2023.

Ford Fiesta VII, również znany jako Ford Fiesta Mk7, to siódma generacja popularnego kompaktowego samochodu osobowego Ford Fiesta. Wprowadzona na rynek po roku 2021, Fiesta VII kontynuuje sukces poprzednich generacji, oferując stylowy wygląd, zaawansowane technologie i przyjemną jazdę.

Jednym z wyróżniających się elementów Forda Fiesta VII jest jego dynamiczny design, który łączy nowoczesne linie z charakterystycznymi cechami marki Ford. Z przodu można zauważyć agresywnie wyglądające reflektory oraz charakterystyczną atrapę chłodnicy. Z boku samochód prezentuje się zgrabnie i sportowo, a z tyłu znajdują się wyraziste lampy LED.

Wnętrze Forda Fiesta VII jest ergonomicznie zaprojektowane i oferuje wysoką jakość wykonania. Kabina jest przestronna, a materiały wykończeniowe są starannie dobrane. Wersje wyposażeniowe mogą obejmować zaawansowane systemy multimedialne, takie jak dotykowy ekran z systemem Ford SYNC, nawigację satelitarną, a także systemy bezpieczeństwa i asysty kierowcy, takie jak system ostrzegania przed kolizją, adaptacyjny tempomat czy asystent pasa ruchu.

Ford Fiesta VII oferuje różnorodność jednostek napędowych, w tym benzynowe i wysokowydajne silniki EcoBoost, które zapewniają zarówno oszczędność paliwa, jak i dynamiczną jazdę. Może być dostępny w różnych wariantach mocy, co daje możliwość wyboru silnika odpowiedniego do indywidualnych preferencji.

Pod względem jazdy, Ford Fiesta VII jest znany z precyzyjnego układu kierowniczego, pewnego trzymania się drogi i dobrze zestrojonego zawieszenia. Zapewnia przyjemne doznania podczas codziennej jazdy miejskiej, ale również radzi sobie dobrze na dłuższych trasach.

Ford Fiesta VII jest również popularny ze względu na swoją dostępność w różnych wersjach nadwozia, w tym 3-drzwiowym hatchbacku, 5-drzwiowym hatchbacku oraz wersji kombi (Ford Fiesta Active). Daje to klientom możliwość wyboru samochodu optymalnie dopasowanego do ich potrzeb.

Zobacz także:  Ford Focus IV (2019) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

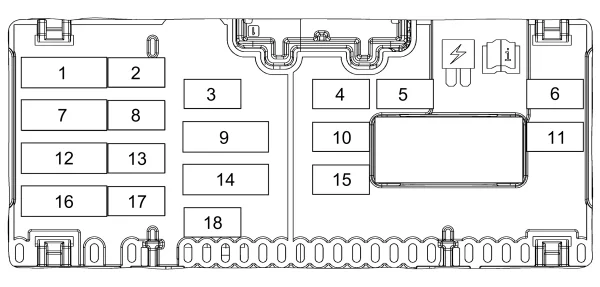

Skrzynka bezpieczników modułu sterującego układami nadwozia

Skrzynka bezpieczników znajduje się pod schowkiem.

Ford Fiesta VII (2023) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 5 A Moduł sterujący uzupełniającym systemem bezpieczeństwa.
Wewnętrzny czujnik temperatury i wilgotności.
2 10 A Moduł sterujący układu aktywnej pomocy przy parkowaniu.
3 10 A Włącznik zapłonu.   Przycisk włącznika zapłonu.   Moduł jednostki sterującej układu telematycznego.
4 20 A Zaryglowanie.   Odryglowanie.
5 10 A Okno dachowe.
6 30 A Przełącznik lusterka z prawej strony.   Przednie okna sterowane elektrycznie z prawej strony.
7 5 A Lampka kontrolna odłączenia poduszki powietrznej pasażera.   Wewnętrzne lusterko wsteczne z funkcją automatycznego ściemniania.   Ładowarka bezprzewodowa.
8 Nieużywany.
9 5 A Centralny moduł sterujący alarmem.
10 15 A Blokady otwierania drzwi przez dzieci.   Pokrywa wlewu paliwa.
11 30 A Przełącznik lusterka z lewej strony.   Przednie okna sterowane elektrycznie z lewej strony.
12 15 A Ogrzewana kierownica.   Moduł sterujący reflektorami.
13 15 A Sterowanie głosem.   Odtwarzacz płyt kompaktowych.
14 7,5 A Syrena alarmu zasilana przez baterię.
15 10 A Syrena systemu alarmowego.
16 7,5 A Moduł kierownicy.   Zestaw wskaźników.   Złącze diagnostyczne.   Klimatyzacja.
17 20 A Zespół audio.
18 Nieużywany.

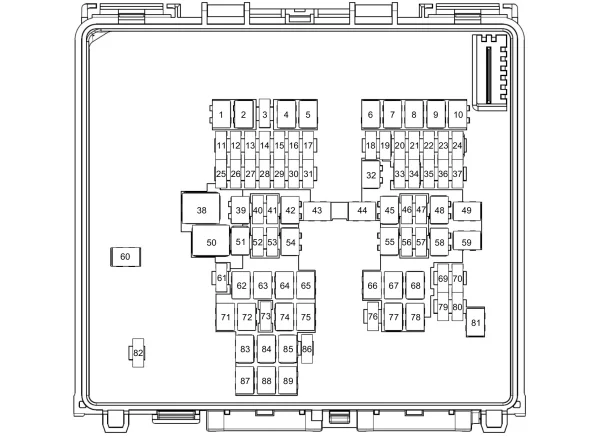

Skrzynka bezpieczników pod pokrywą komory silnika

Ford Fiesta VII (2023) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 Nieużywany.
2 60 A Nagrzewnica powietrza wlotowego.
3 10 A Podgrzewane dysze spryskiwaczy przedniej szyby.
4 40 A Element grzejny przedniej szyby z lewej strony.
5 Nieużywany.
6 30 A Rozrusznik.
7 40 A Nagrzewnica powietrza wlotowego.
8 Nieużywany.
9 40 A Dwusprzęgłowa skrzynia biegów – Diesel.
60 A Moduł sterujący świecami żarowymi – Diesel.
10 Nieużywany.
11 20 A Blokada kolumny kierowniczej.
12 10 A Sprzęgło klimatyzacji.
13 Nieużywany.
14 Nieużywany.
15 Nieużywany.
16 5 A Zintegrowany z pasem alternator rozrusznika — MHEV.
17 5 A Moduł sterowania zespołem napędowym.
18 10 A Zintegrowana ogrzewana kierownica.
19 5 A Elektroniczny układ wspomagania kierownicy.
20 7,5 A Moduł sterujący skrzynią biegów.
21 Nieużywany.
22 Nieużywany.
23 Nieużywany.
24 Nieużywany.
25 10 A Pompa płynu chłodzącego.   Zawór wydechowy.   Pompa wodna.
26 15 A Zawór spustu par paliwa.   Czujnik położenia wałka rozrządu.   Czujnik sterowania ciśnieniem wtrysku paliwa.   Zawór elektromagnetyczny sterowania zmienną geometrią łopatek turbiny turbosprężarki.   Zawór obejściowy chłodnicy układu recyrkulacji spalin.   Zawór elektromagnetyczny sterujący zaworem upustowym.   Podgrzewana sonda lambda.
27 20 A Moduł sterowania zespołem napędowym.
28 15 A Aktywna przesłona kraty wlotu powietrza.   Pompa oleju.   Sprężarka układu klimatyzacji.   Zawór elektromagnetyczny sterujący zaworem upustowym.   Czujnik obecności wody w paliwie.
29 15 A Cewka zapłonowa.   Kondensator tłumienia hałasu.
30 10 A Zawór upustowy ciśnienia układu klimatyzacji.
31 10 A Moduł sterujący energią akumulatora — MHEV.
32 30 A Moduł sterujący układami nadwozia.
33 10 A Układ monitorowania martwego pola.   Moduł tempomatu.   Przednia kamera układu pomocy przy parkowaniu.   Kamera pomocy przy parkowaniu tyłem.   Moduł sterujący układu aktywnej pomocy przy parkowaniu.
34 10 A Pompa płynu przekładniowego.
35 10 A Reflektory.
36 5 A Układ zapobiegający blokowaniu kół podczas hamowania.
37 15 A Wentylator chłodnicy międzystopniowej.
38 40 A Silnik dmuchawy.
39 Nieużywany.
40 10 A Moduł sterujący energią akumulatora — MHEV.
41 20 A Siedzenia ogrzewane.
42 Nieużywany.
43 40 A Moduł holowania przyczepy.
44 40 A Element grzejny przedniej szyby z prawej strony.
45 30 A Moduł tylnych lewych drzwi.
46 5 A Regulacja ustawienia reflektorów.
47 15 A Wzmacniacz audio.
48 20 A Okno dachowe.
49 60 A Pompa układu zapobiegającego blokowaniu kół podczas hamowania.
50 60 A Wentylator chłodzenia o wysokiej prędkości.
51 20 A Pompa płynu przekładniowego.
52 10 A Złącze diagnostyczne.
53 Nieużywany.
54 30 A Moduł tylnych prawych drzwi.
55 30 A Zawór układu zapobiegającego blokowaniu kół podczas hamowania.
56 5 A Przełącznik wł./wył. hamulców.
57 15 A Wzmacniacz audio.
58 Nieużywany.
59 40 A Moduł sterujący układami nadwozia.
60 Nieużywany.
61 5 A Podpora lędźwiowa.
62 Nieużywany.
63 Nieużywany.
64 Nieużywany.
65 Nieużywany.
66 Nieużywany.
67 Nieużywany.
68 20 A Pompa paliwowa.
69 20 A Nagrzewnica paliwa – Diesel.
70 15 A Punktowe wtryskiwacze paliwa.
71 Nieużywany.
72 Nieużywany.
73 5 A Czujnik deszczu.
74 30 A Silniczek wycieraczki przedniej szyby.
75 Nieużywany.
76 Nieużywany.
77 25 A Ogrzewana szyba tylna.
78 Nieużywany.
79 20 A Sygnał dźwiękowy.
80 Nieużywany.
81 25 A Nagrzewnica paliwa – Diesel.
82 15 A Pompa spryskiwacza tylnej szyby.
83 20 A Zapalniczka.   Dodatkowe gniazda zasilania z przodu.
84 Nieużywany.
85 40 A Wentylator chłodzenia o niskiej prędkości.
86 20 A Wycieraczka szyby tylnej.
87 Nieużywany.
88 Nieużywany.
89 Nieużywany.
