W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda F-650, F-750 z lat: 2023.

Ford F-650 i F-750 (2023) to najnowsze wcielenia legendarnych samochodów ciężarowych marki Ford. Oto kilka informacji na ich temat:

  1. Odświeżony design: F-650 i F-750 otrzymały nowoczesny, odświeżony wygląd, który łączy agresywną sylwetkę z aerodynamicznymi liniami. Zyskały nowe reflektory, grill oraz inne detale stylistyczne, które nadają im nowoczesny i atrakcyjny wygląd.
  2. Silniki i wydajność: Samochody te oferują różne opcje silnikowe, które zapewniają moc i wydajność niezbędną do wykonywania ciężkich zadań. W zależności od wybranego modelu, dostępne są jednostki benzynowe lub wysokoprężne o różnych poziomach mocy i momentu obrotowego.
  3. Konfiguracje nadwozia: F-650 i F-750 są dostępne w różnych konfiguracjach nadwozia, umożliwiających dopasowanie ich do różnych zastosowań. Oferują kabiny standardowe, rozszerzone kabiny sypialne i kabiny super sypialne, które zapewniają komfort dla kierowcy i pasażerów. Istnieją również różne długości ramy i opcje konfiguracji ładunkowej.
  4. Wyposażenie i technologia: Ford F-650 i F-750 (2023) oferują zaawansowane funkcje wyposażenia i technologii, które poprawiają komfort, bezpieczeństwo i wydajność. Mogą być dostępne takie funkcje jak systemy multimedialne z dotykowym ekranem, nawigacja satelitarna, systemy bezpieczeństwa i asystentów kierowcy, jak również zaawansowane systemy komunikacji i telematyki.
  5. Bezpieczeństwo: Samochody te są wyposażone w zaawansowane systemy bezpieczeństwa, mające na celu ochronę kierowcy, pasażerów i ładunku. Mogą obejmować systemy monitorowania martwego pola, asystenta utrzymania pasa ruchu, systemy ostrzegania przed kolizją i wiele innych funkcji, które pomagają zminimalizować ryzyko wypadków i zachować bezpieczeństwo na drodze.
  6. Komfort jazdy i użytkowania: F-650 i F-750 (2023) oferują komfortową jazdę zarówno dla kierowcy, jak i pasażerów. Dzięki ergonomicznie zaprojektowanym kabinom, regulowanym fotelom i zaawansowanym systemom kontroli jazdy, podróżowanie tymi samochodami jest bardziej wygodne i przyjemne.

Ford F-650 i F-750 (2023) to potężne, niezawodne i wszechstronne samochody ciężarowe, które są stworzone do wykonywania ciężkich zadań. Ich nowoczesny wygląd, wydajne silniki, różne konfiguracje nadwozia oraz zaawansowane funkcje sprawiają, że są doskonałym wyborem dla przedsiębiorców i zawodowych kierowców, którzy potrzebują niezawodnego i wydajnego pojazdu do przewozu ładunków.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Ford Transit (1992-1995) - schematy bezpieczników i przekaźników

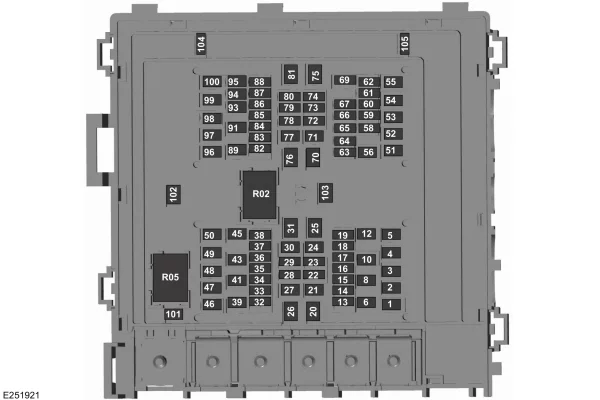

Skrzynka bezpieczników komory silnika

Skrzynka bezpieczników w komorze silnika znajduje się w komorze silnika. Posiada bezpieczniki wysokoprądowe, które chronią główne układy elektryczne pojazdu przed przeciążeniem.

Ford F-650, F-750 (2023) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 20 A Klakson.
2 40 A Silnik dmuchawy. Sterowanie silnikiem dmuchawy.
3 20 A Upfitter – rama.
4 30 A Rozrusznik.
5 Nieużywany.
6 20 A Przekaźnik instalacyjny 4.
8 Nieużywany.
10 Nieużywany.
12 Nieużywany.
13 10 A Zapasowy bieg/start.
14 10 A Adaptacyjny tempomat.
15 10 A Przekaźnik silnika dmuchawy.
16 20 A Osuszacz powietrza.
17 10 A Moduł sterujący układu napędowego – stan zapłonu, uruchom zasilanie. Moduł sterujący świec żarowych – stan zapłonu, uruchom zasilanie (olej napędowy).
18 10 A Uruchamianie układu przeciwblokującego.
19 10 A Moduł sterujący skrzynią biegów. Stan zapłonu, moc uruchomieniowa (olej napędowy).
20 30 A Silnik wycieraczek.
21 Nieużywany.
22 Nieużywany.
23 10 A Alternator 2 (tylko z dwoma alternatorami).
24 40 A Moduł sterujący nadwozia uruchamia magistralę zasilania 2.
25 50 A Moduł sterujący nadwozia zasila magistralę 1.
26 Nieużywany.
27 20 A Zasilanie akumulatorowe Upfitter.
28 Nieużywany.
29 10 A Alternator 1 Linia A.
30 Nieużywany.
31 60 A Pompa Hydromax.
32 20 A Moduł sterujący układu napędowego.
33 20 A Elektrozawór odpowietrzający pochłaniacz (gaz). Elektromagnes opróżniania kanistra (gaz). Siłownik zmiennej fazy rozrządu 11 (gaz). Ogrzewany czujnik tlenu w spalinach (gaz). Moc zbiornika mocznika (olej napędowy). Zawór obejściowy chłodzenia układu recyrkulacji spalin (olej napędowy).
34 10 A Przekaźnik sprzęgła klimatyzacji. Dostęp klienta zasilanie pojazdu 3 paszy. Zmienna pompa oleju (diesel). Wentylator chłodzący (olej napędowy). Sprzęgło wentylatora (gaz). Przełącznik hamulca wydechowego. Zmienna regulacja ciśnienia oleju (gaz)
35 20 A Cewka na wtyczce (gaz) Zbiornik mocznika (olej napędowy). Sterownik świec żarowych (diesel). Moduł sterujący czujnika tlenku azotu (olej napędowy). Czujnik cząstek stałych (olej napędowy).
36 10 A Wartość kontrolna ilości paliwa (olej napędowy). Regulator ciśnienia paliwa (olej napędowy).
37 Nieużywany.
38 Nieużywany.
39 Nieużywany.
41 30 A Moduł sterujący hamulca przyczepy.
43 30 A Zapasowy upfitter.
45 Nieużywany.
46 10 A Elektrozawór sprzęgła klimatyzacji.
47 40 A Przekaźnik instalacyjny 1.
48 20 A Wybieg upfitter i podajnik akcesoriów.
49 30 A Moduł elektroniki pompy (gaz). Pompa paliwa (olej napędowy).
50 15A Moc wtryskiwaczy (gaz).
51 20 A Punkt mocy nr 1.
52 Nieużywany.
53 30 A Lampka postojowa do holowania przyczepy.
54 Nieużywany.
55 20 A Przekaźnik instalacyjny 3.
56 Nieużywany.
58 5 A Zasilanie USB.
59 10 A Światła postojowe U-Haul.
60 10 A Przełącznik wyboru podwójnego zbiornika paliwa (olej napędowy).
61 Nieużywany.
62 Nieużywany.
63 20 A Sprężarka fotela kierowcy.
64 20 A Sprężarka fotela pasażera.
65 10 A Upfitter – uruchom aktywuj kanał.
66 10 A Czteropakowa elektromagnetyczna blokada mechanizmu różnicowego.
67 10 A Zasilanie przekaźnika Hydromax.
69 Nieużywany.
70 40 A falownik.
71 30 A Zawory układu przeciwblokującego.
72 10 A Włącznik/wyłącznik hamulca (hamulce hydrauliczne). Wyłącznik ciśnieniowy światła stopu 1 i 2 (hamulce pneumatyczne).
73 Nieużywany.
74 15A Podgrzewane lusterko
75 Nieużywany.
76 60 A Zasilanie akumulatora modułu sterującego nadwozia.
77 30 A Zasilanie monitora jakości napięcia modułu sterującego nadwozia.
78 10 A Moduł skrzyni biegów (olej napędowy).
79 5 A Monitor pompy Hydromax.
80 10 A Sygnał cofania przyczepy.
81 Nieużywany.
82 5 A Przełącznik Upfitter (fabryczna lokalizacja zasilania zapłonu).
83 5 A Przełącznik Upfitter (opcjonalne miejsce do zasilania przez cały czas).
84 Nieużywany.
85 Nieużywany.
86 Nieużywany.
87 Nieużywany.
88 10 A Lampy przestrzeni ładunkowej.
89 Nieużywany.
91 40 A Upfitter – słupek B.
93 Nieużywany.
94 Nieużywany.
95 20 A Światła stopu. Światła stopu holowania przyczepy.
96 Nieużywany.
97 Nieużywany.
98 30 A Ładowanie akumulatora holowania przyczepy.
99 40 A Przekaźnik instalacyjny 2.
100 25 A Sterownik świec żarowych (diesel).
101 Nieużywany.
102 Nieużywany.
103 Nieużywany.
104 Nieużywany.
105 15A Światło stopu holowania przyczepy i przekaźnik skrętu.
Zobacz także:  Ford Mustang V (2005-2009) - schematy bezpieczników i przekaźników

Skrzynka bezpieczników w przedziale pasażerskim

Panel bezpieczników znajduje się we wnęce na nogi pasażera. Zdejmij pokrywę panelu, aby uzyskać dostęp do bezpieczników.
Pociągnij pokrywę panelu bezpieczników do siebie, aby ją zdjąć. Gdy zatrzaski panelu zostaną zwolnione, pozwól panelowi łatwo spaść.
Użyj dostarczonego narzędzia do wyciągania bezpieczników, aby wyjąć bezpiecznik. Znajduje się na osłonie panelu bezpieczników.

Ford F-650, F-750 (2023) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 Nieużywany.
2 10 A Przełącznik blokady drzwi przednich prawych i lewych. Przełącznik teleskopowych lusterek. Przełącznik prawej i lewej szyby przedniej (dwa zespoły okien). Silnik prawej i lewej szyby przedniej. falownik.
3 7,5 A Przełącznik zasilania lusterek.
4 20 A Dodatkowy moduł tłumacza.
5 Nieużywany.
6 Nieużywany.
7 10 A Zasilanie złącza inteligentnego łącza danych. Złącze diagnostyczne hamulca pneumatycznego.
8 Nieużywany.
9 Nieużywany.
10 Nieużywany.
11 Nieużywany.
12 7,5 A Inteligentne złącze łącza danych.
13 7,5 A Grupa. Moduł sterujący kolumny kierownicy.
14 Nieużywany.
15 15A Moduł kontroli klimatu.
16 Nieużywany.
17 Nieużywany.
18 7,5 A Czujnik odchylenia. Elektroniczna kontrola stabilności i nieelektryczna kontrola stabilności.
19 5 A Moduł jednostki sterującej telematyki.
20 5 A Stacyjka.
21 Nieużywany.
22 Nieużywany.
23 30 A Silnik lewej szyby przedniej.
24 Nieużywany.
25 Nieużywany.
26 30 A Prawe przednie okno silnika.
27 Nieużywany.
28 Nieużywany.
29 15A Przekaźnikowe składane lusterko.
30 5 A Sygnał hamulca dla hamulca pneumatycznego. Sygnał światła stopu dostępu klienta. Przekaźnik izolacyjny włączania/wyłączania hamulca. Przekaźnik świateł hamowania holowania przyczepy.
31 10 A Moduł interfejsu Upfitter. Zdalny odbiornik częstotliwości radiowej.
32 20 A Radio.
33 Nieużywany.
34 Nieużywany.
35 5 A Przełącznik holowania.
36 15A Kamera ostrzegająca o zjechaniu z pasa ruchu.
37 Nieużywany.
38 30 A Przełącznik lewego przedniego podnośnika szyby (cztery szyby).
