Ford Explorer V (2016) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Explorer V z lat: 2016.

Ford Explorer U502, który był produkowany od 2011 do 2019 roku, to piąta generacja popularnego SUV-a marki Ford. Oto kilka informacji na temat modelu Ford Explorer U502:

Design i rozmiar: Ford Explorer U502 zaprezentował całkowicie odświeżony design w porównaniu do poprzednich generacji. Zyskał bardziej nowoczesne i dynamiczne linie, bardziej aerodynamiczny kształt nadwozia oraz charakterystyczne cechy marki Ford. Samochód był większy od poprzednich generacji, oferując przestronne wnętrze i imponującą przestrzeń bagażową.
Napęd i wydajność: Ford Explorer U502 był dostępny z różnymi wariantami napędu. Oferowano zarówno napęd na przednią oś, jak i napęd na cztery koła, co zapewniało elastyczność i kontrolę podczas jazdy w różnych warunkach drogowych. Silniki dostępne w Explorerze U502 były mocne i wydajne, zapewniając odpowiednią moc i moment obrotowy.
Wyposażenie i technologie: Ford Explorer U502 był bogato wyposażony w różne funkcje i technologie, które podnosiły komfort, bezpieczeństwo i rozrywkę. W zależności od wersji i opcji, samochód mógł być wyposażony w zaawansowane systemy multimedialne, nawigację, systemy bezpieczeństwa, kamerę cofania, systemy asystujące podczas jazdy i wiele innych innowacyjnych rozwiązań.
Praktyczność i zdolności terenowe: Ford Explorer U502 był zaprojektowany z myślą o praktyczności i zdolnościach terenowych. Samochód oferował imponujący prześwit i zdolności do jazdy w trudniejszych warunkach, dzięki zaawansowanym systemom kontroli trakcji i stabilizacji. Przestronne wnętrze i możliwość składania tylnych foteli zapewniały elastyczność w przewożeniu pasażerów i ładunków.
Popularność i wpływ na rynek: Piąta generacja Explorera cieszyła się dużą popularnością w segmencie SUV-ów i przyczyniła się do utrzymania pozycji marki Ford na rynku. Samochód zdobył uznanie klientów dzięki swojej wszechstronności, solidnej konstrukcji i nowoczesnym technologiom.

Ford Explorer U502 był ważnym modelem w historii Explorera, który kontynuował sukces poprzednich generacji. Jego nowoczesny design, różnorodne opcje napędowe, wyposażenie i zdolności terenowe czyniły go atrakcyjnym wyborem dla rodzin i osób poszukujących wygodnego i niezawodnego SUV-a.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

Zobacz także: Ford Transit Connect (2014-2015) - schematy bezpieczników i przekaźników

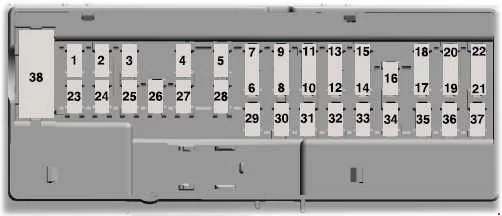

Przedział pasażerski

Panel bezpieczników znajduje się poniżej i po lewej stronie kierownicy przy pedale hamulca.

Ford Explorer V (2016) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	10 A	Lampy; Program oszczędzający akumulator.
2	7,5A	Przełącznik fotela z pamięcią (moc lędźwiowa).
3	20A	Przekaźnik odblokowania sterownika.
4	5A	Elektroniczny sterownik hamulca na rynku wtórnym.
5	20A	Moduł tylnego podgrzewanego siedzenia.
6	—	Nieużywany.
7	—	Nieużywany.
8	—	Nieużywany.
9	—	Nieużywany.
10	5A	Klawiatura bezkluczykowa Securicode™; Klapa bagażnika bez użycia rąk.
11	5A	Tylny moduł klimatyzacji.
12	7,5A	Przedni moduł klimatyzacji.
13	7,5A	Klaster instrumentów; Inteligentne łącze danych; Moduł sterujący kolumny kierownicy.
14	—	Nieużywany.
15	10 A	Zasilanie inteligentnego złącza łącza danych; Wyświetlacz heads-up.
16	—	Nieużywany.
17	5A	Elektroniczny panel wykończeniowy.
18	5A	Włącznik uruchamiany przyciskiem; Stacyjka; Blokada klawiszy.
19	7,5 A	Przełącznik sterowania skrzynią biegów (ciąg holowniczy).
20	—	Nieużywany.
21	5A	Przełącznik zarządzania terenem; Wyświetlacz heads-up; Czujnik wilgotności.
22	5A	Czujnik klasyfikacji pasażerów.
23	10 A	Opóźniona moc akcesoriów; Elektryczne szyby; Szyberdach; Przekaźnik lusterka składanego; Falownik prądu stałego; Oświetlenie przełącznika okna/szyberdachu.
24	20A	Przekaźnik centralnego zamka.
25	30A	Silnik inteligentnej przedniej szyby z lewej strony; Moduł strefy drzwi.
26	30A	Silnik inteligentnej szyby przedniej z prawej strony; Moduł strefy drzwi.
27	30A	Księżycowy dach.
28	20A	Wzmacniacz Sony -10 kanałowy.
29	30A	Wzmacniacz Sony -14 kanałowy.
30	—	Nieużywany.
31	—	Nieużywany.
32	10 A	SYNC; Moduł GPS; Wyświetlacz; Odbiornik częstotliwości radiowych.
33	20A	Radio.
34	30A	Przekaźnik uruchamiania/rozruchu.
35	5A	Moduł kontroli unieruchamiania.
36	15 A	Moduł ostrzegania o opuszczeniu pasa ruchu; Automatyczne światła drogowe; Lusterka EC; Tylne podgrzewane siedzenia.
37	20A	Podgrzewana kierownica.
38	30A	Silnik lewej przedniej szyby; Silniki tylnych szyb elektrycznych.

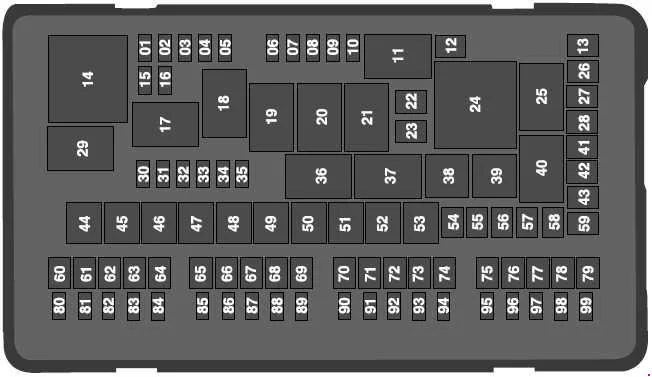

Komora silnika

Skrzynka rozdzielcza mocy znajduje się w komorze silnika.

Ford Explorer V (2016) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	20A	Moc modułu sterującego układu napędowego.
2	20A	Emisje silnika (MIL).
3	20A	Cewka przekaźnika sterowania sprzęgłem klimatyzacji; VAC; Aktywne żaluzje grillowe.
4	20A	Cewki zapłonowe.
5	—	Nieużywany.
6	—	Nieużywany.
7	—	Nieużywany.
8	—	Nieużywany.
9	—	Nieużywany.
10	15A	Podgrzewane lustra.
11	—	Elektroniczny wentylator chłodzący z prawej strony 3 przekaźnik.
12	40A	Ogrzewana tylna szyba.
13	—	Nieużywany.
14	—	Przekaźnik modułu sterującego układu napędowego.
15	20A	Moc przekaźnika klaksonu.
16	10 A	Zasilanie przekaźnika sprzęgła klimatyzacji.
17	—	Przekaźnik podgrzewanej tylnej szyby i podgrzewanych lusterek.
18	—	Tylny przekaźnik silnika dmuchawy.
19	—	Nieużywany.
20	—	Przekaźnik wentylatora chłodzącego po lewej stronie.
21	—	Seria wentylatorów chłodzących/przekaźnik równoległy.
22	25A	Elektroniczny przekaźnik wentylatora 2.
23	—	Nieużywany.
24	—	Nieużywany.
25	—	Nieużywany.
26	30A	Zawory układu przeciwblokującego.
27	30A	Moc przekaźnika ładowania akumulatora przyczepy.
28	—	Nieużywany.
29	—	Przekaźnik uruchamiania/rozruchu.
30	—	Nieużywany.
31	10 A	Elektryczne wspomaganie kierownicy.
32	10 A	Moduł układu przeciwblokującego.
33	10 A	Moduł sterujący układu napędowego (ISPR).
34	10 A	System informacji o martwym polu; Adaptacyjny tempomat; Kamera z widokiem z przodu; Tylna kamera.
35	—	Nieużywany.
36	—	Przekaźnik silnika dmuchawy.
37	—	Przekaźnik ładowania akumulatora przyczepy.
38	—	Przekaźnik sprzęgła sprężarki klimatyzacji.
39	—	Przekaźnik klaksonowy.
40	—	Nieużywany.
41	40A	Silnik dmuchawy tylnej.
42	—	Nieużywany.
43	40A	Silnik dmuchawy przedniej.
44	50A	Magistrala modułu jakości napięcia.
45	40A	Elektroniczny przekaźnik wentylatora 1.
46	30A	Sterownik hamulca przyczepy do holowania.
47	—	Nieużywany.
48	50A	Magistrala RP1 modułu sterującego nadwozia.
49	—	Nieużywany.
50	50A	Magistrala RP2 modułu sterującego nadwozia.
51	50A	Elektroniczny przekaźnik wentylatora 3.
52	60A	Pompa układu przeciwblokującego.
53	—	Nieużywany.
54	—	Nieużywany.
55	—	Nieużywany.
56	40A	Falownik.
57	—	Nieużywany.
58	—	Nieużywany.
59	—	Nieużywany.
60	20A	Punkt zasilania (pojemnik w przedniej konsoli).
61	—	Nieużywany.
62	20A	Punkt zasilania (tablica przyrządów).
63	30A	Pompa paliwowa.
64	—	Nieużywany.
65	20A	Punkt zasilania (2. rząd) (bez ładowarki USB).
66	—	Nieużywany.
67	20A	Punkt zasilania (powierzchnia ładunkowa).
68	—	Nieużywany.
69	30A	Elektryczna klapa załadowcza.
70	20A	Lewe i prawe światła stopu i kierunkowskazów do holowania przyczepy.
71	—	Nieużywany.
72	30A	Podgrzewane/chłodzone siedzenia.
73	30A	Moduł siedzenia kierowcy; Zasilanie fotela kierowcy.
74	30A	Zasilanie fotela pasażera.
75	30A	Silnik wycieraczki przedniej.
76	—	Nieużywany.
77	—	Nieużywany.
78	30A	Przekaźnik modułu elektrycznego składanego siedzenia trzeciego rzędu.
79	30A	Przekaźnik rozrusznika.
80	—	Nieużywany.
81	10 A	Przekaźnik światła awaryjnego holowania przyczepy.
82	—	Nieużywany.
83	10 A	Włącznik/wyłącznik hamulca.
84	—	Nieużywany.
85	5A	Ładowarka USB drugiego rzędu (jeśli jest w wyposażeniu).
86	—	Nieużywany.
87	—	Nieużywany.
88	—	Nieużywany.
89	—	Nieużywany.
90	—	Nieużywany.
91	—	Nieużywany.
92	15 A	Wielokonturowy przekaźnik modułu siedziska.
93	10 A	Czujnik alternatora.
94	15A	Przekaźnik tylnej spryskiwacza.
95	15A	Przekaźnik tylnej wycieraczki.
96	10 A	Moc cewki przekaźnika modułu sterującego zespołu napędowego.
97	5A	Czujnik deszczu.
98	20A	Silniki siedzeń w drugim rzędzie.
99	20A	Przekaźnik świateł postojowych holowania przyczepy.
