W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Mustang V z lat: 2010, 2011, 2012, 2013, 2014.

Ford Mustang piątej generacji, produkowany w latach 2005-2014, był istotnym punktem w historii Mustanga, przynosząc wiele zmian i innowacji, które uczyniły go jeszcze bardziej atrakcyjnym dla miłośników samochodów sportowych.

Pod względem stylistycznym, Mustang piątej generacji nawiązywał do klasycznego designu Mustanga z lat 60., jednocześnie wprowadzając nowoczesne elementy. Charakteryzował się muskularnymi nadkolami, charakterystyczną atrapą chłodnicy w kształcie litery „U” oraz agresywnymi liniami nadwozia. Ten ponadczasowy wygląd przyciągał uwagę i wyrażał sportowy charakter Mustanga.

Mustang piątej generacji był dostępny w różnych wariantach silnikowych, które oferowały szeroki zakres wydajności. Wersje V6 były napędzane przez silniki o pojemności 4,0 litra lub 3,7 litra, dostarczające moc w granicach 210-305 KM. Mustang GT był wyposażony w mocniejsze jednostki V8, początkowo o pojemności 4,6 litra, a później zastąpione przez 5,0-litrowe silniki V8. Moc silników GT wahała się od około 300 KM do 420 KM w późniejszych latach produkcji. Dodatkowo, istniała również wyjątkowa wersja Shelby GT500, która była napędzana przez potężny silnik V8 o pojemności 5,4 litra lub 5,8 litra, generujący moc na poziomie 500-662 KM.

Wnętrze Mustanga piątej generacji oferowało nowoczesne wyposażenie, w tym systemy multimedialne, systemy audio premium i funkcje łączności. Wykończenia i materiały wnętrza były ulepszone, a ergonomia zapewniała komfortową jazdę. Ponadto, opcjonalne pakiety stylizacyjne i wyposażenie, takie jak skórzane fotele i system nawigacji, podnosiły poziom luksusu i wygody.

Mustang piątej generacji zdobył ogromną popularność zarówno wśród entuzjastów samochodów, jak i szerokiej publiczności. Jego połączenie klasycznego designu Mustanga, potężnych silników, doskonałych osiągów i wciągającego charakteru jazdy czyniły go prawdziwym symbolem amerykańskiego samochodu sportowego. Wersje specjalne, takie jak Shelby GT500 czy Bullitt, przyciągały uwagę miłośników wydajności i historii Mustanga.

Mustang piątej generacji przyniósł świeży wiatr i kontynuację legendy Mustanga, utrzymując jego pozycję jako jednego z najbardziej ikonicznych samochodów sportowych na świecie.

Zobacz także:  Ford Transit Connect (2010-2013) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

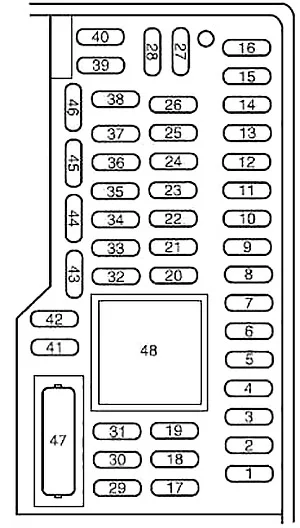

Schemat skrzynki bezpieczników w przedziale pasażerskim

Panel bezpieczników znajduje się w dolnej części po stronie pasażera za panelem nożnym. Otwórz drzwiczki panelu poszycia i zdejmij pokrywę bezpieczników, aby uzyskać dostęp do bezpieczników.

Ford Mustang V (2010-2014) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30 Tylna szyba kierowcy (tylko kabriolet)
2 15 2010: Moc włączania/wyłączania hamulca (BOO)
3 15 SYNC
4 30 Tylna szyba pasażera (tylko kabriolet)
5 10 Blokada zmiany biegów hamulca (BTSI)
6 20 Kierunkowskazy, światła ostrzegawcze
7 10 Lewy reflektor świateł mijania
8 10 Prawy reflektor świateł mijania
9 15 Lampy grzecznościowe
10 15 Przełącznik oświetlenia, lampy projekcyjne Pony (2013-2014)
11 10 Moduł bezpieczeństwa
12 7,5 Lusterka elektryczne
13 5 Nieużywany (zapasowy)
14 10 Centralny wyświetlacz informacyjny, elektroniczny panel wykończeniowy, GPS
15 10 Kontrola klimatu
16 15 Nieużywany (zapasowy)
17 20 Elektryczne zamki drzwi, zwolnienie bagażnika (2011-2014)
18 20 Nieużywany (zapasowy)
19 25 2010-2012: Wzmacniacz nawigacyjny
20 15 Złącze diagnostyczne
21 15 Światła przeciwmgielne
22 15 Lampy parkowe, lampy licencyjne
23 15 Reflektory świateł drogowych
24 20 Klakson
25 10 Oświetlenie na żądanie (oszczędzanie baterii), lampki toaletowe Visor (2012-2014), zestaw wskaźników (2012)
26 10 Klaster (akumulator)
27 20 Zasilanie wyłącznika zapłonu
28 5 Wyciszanie dźwięku (rozpoczęcie)
29 5 Kamera (Uruchom/Start)
30 5 2011-2014: Silnik czujnika temperatury
31 10 Moduł kontroli ograniczeń (RCM)
32 10 2012-2014: Pomoc przy parkowaniu tyłem, moduł kontroli dynamiki pojazdu (tylko Shelby (2013-2014))
33 10 Nieużywany (zapasowy)
34 5 Elektroniczna kontrola stabilności, kąt skrętu (2010)
35 10 Pomocniczy moduł nadwozia (ABM) Uruchom/Start
36 5 Pasywny system antykradzieżowy (PATS)
37 10 2013-2014: Cewka przekaźnika tylnego odszraniania
38 20 Nieużywany (zapasowy)
39 20 Radio/Nawigacja
40 20 Nieużywany (zapasowy)
41 15 Opóźnienie akcesoriów (okna, automatyczne przyciemnianie lusterka wstecznego [w tym mikrofon i kompas ] oraz przełącznik drzwi III)
42 10 Nieużywany (zapasowy)
43 10 Podgrzewane cewki przekaźnika siedzenia
44 10 Nieużywany (zapasowy)
45 5 Przekaźnik i moduł wycieraczki, przekaźnik dmuchawy
46 7,5 Wskaźnik wyłączenia poduszki powietrznej pasażera (PADI), czujnik klasyfikacji pasażerów (OCS)
47 30 Wyłącznik automatyczny: nieużywany (zapasowy)
Przekaźnik
48 Dodatkowy przekaźnik opóźniający (okna, automatyczne przyciemnianie lusterka wstecznego [w tym mikrofon i kompas ] oraz przełącznik drzwi III)
Zobacz także:  Ford EcoSport I (2003-2006) - schematy bezpieczników i przekaźników



Przekaźnik pomocniczy z podgrzewanymi siedzeniami

W pojazdach wyposażonych w podgrzewane siedzenia pod siedzeniem kierowcy znajduje się skrzynka przekaźników zawierająca dwa przekaźniki dla podgrzewanych siedzeń kierowcy i pasażera.

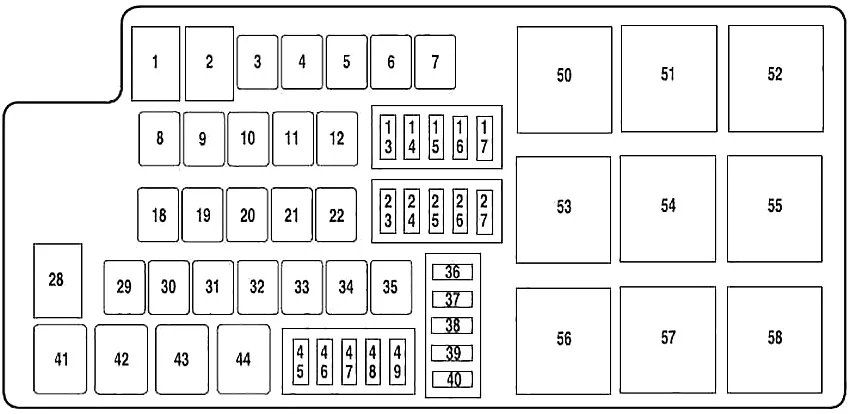

Schemat skrzynki bezpieczników w komorze silnika

Skrzynka rozdzielcza mocy znajduje się w komorze silnika. Skrzynka rozdzielcza zawiera bezpieczniki wysokoprądowe, które chronią główne układy elektryczne pojazdu przed przeciążeniem.

Nie należy sprawdzać styków bezpieczników i przekaźników w skrzynce rozdzielczej, ponieważ nastąpi uszkodzenie, powodując nieprawidłowe lub utratę funkcjonalności elektrycznej.

Ford Mustang V (2010-2014) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 80 Panel bezpieczników w przedziale pasażerskim
2 Nieużywany
3 Nieużywany
4 30 Przekaźnik silnika dmuchawy
5 20 PowerPoint (nadwozie)
6 40 Tylny odszraniacz
7 40 Przekaźnik wentylatora chłodzącego
8 40 Pompa układu przeciwblokującego (ABS)
9 30 Wycieraczki
10 30 Zawór ABS
11 Nieużywany
12 20 2013-2014: Różnicowa pompa płynu (tylko Shelby)
13 15 2010: Przekaźnik pompy paliwa
20 2011-2014: Przekaźnik pompy paliwa (nie Shelby)
25 2011-2014: Przekaźnik pompy paliwa (tylko Shelby)
14 15 2010: Przekaźnik pompy paliwa nr 2 (tylko Shelby)
20 2013-2014: Przekaźnik pompy paliwa nr 2 (tylko Shelby)
15 10 Przekaźnik pompy intercoolera (tylko Shelby)
16 20 Podgrzewane siedzenia
17 10 Czujnik alternatora
18 20 Dodatkowy moduł nadwozia (ABM)
19 30 Przekaźnik rozrusznika
20 30 Wzmacniacz tylny (radio Shaker 1000 / radio Shaker Pro)
21 30 Przekaźnik układu napędowego
22 20 PowerPoint (panel instrumentów)
23 10 Moduł sterujący układu napędowego (PCM) podtrzymywanie mocy
24 10 2011-2014: Moc włączania/wyłączania hamulca
25 10 Przekaźnik sprężarki klimatyzacji
26 20 Lewy przekaźnik reflektora wyładowczego o wysokiej intensywności
27 20 Prawy przekaźnik reflektora wyładowczego o wysokiej intensywności
28 Nieużywany
29 30 Przednia szyba pasażera
30 Nieużywany
31 30 Fotel pasażera zasilany elektrycznie
32 30 Elektrycznie regulowane siedzenie kierowcy
33 30 Wzmacniacz przedni (radio Shaker)
34 30 Silnik przedniej szyby kierowcy
35 40 Zamienny silnik górny
36 Dioda: dioda paliwowa
37 Nieużywany
38 15 2011-2014: Wtryskiwacze paliwa (tylko Shelby)
39 5 2010-2012: Tylna cewka odszraniacza (Run/Start)
2013-2014: Podgrzewane lustra
40 15 Moduł sterujący układu napędowego Vehicle Power 4 – cewka zapłonowa
45 5 Moduł sterujący układu napędowego Run/Start
46 5 Moduł sterowania układem napędowym Vehicle Power 3 – ogólne elementy układu napędowego
47 15 Moduł sterujący układu napędowego Zasilanie pojazdu 1
48 15 Moduł sterowania układem napędowym Moc pojazdu 5-transmisja
49 15 Moduł sterujący układu napędowego Moc pojazdu 2 – elementy układu napędowego związane z emisją
Przekaźnik
41 Przekaźnik pompy paliwa
42 Przekaźnik pompy intercoolera (tylko Shelby)
43 Przekaźnik sprężarki klimatyzacji
44 Przekaźnik pompy paliwa nr 2 (tylko Shelby)
50 Przekaźnik wentylatora chłodzącego (wysoki)
51 Przekaźnik silnika dmuchawy
52 Przekaźnik rozrusznika
53 Przekaźnik tylnego odszraniania
54 Przekaźnik wycieraczek przednich
55 Przekaźnik wentylatora chłodzącego (niski)
56 Nieużywany (zapasowy)
57 Przekaźnik PCM
58 2013-2014: Różnicowa pompa płynu (tylko Shelby)
