W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Expedition U324 z lat: 2015, 2016, 2017.

Ford Expedition III to trzecia generacja popularnego samochodu typu SUV, produkowanego przez amerykańską markę Ford. Trzecia generacja Expedition została wprowadzona na rynek w 2007 roku i kontynuowana była do 2017 roku. Oto kilka informacji na temat Forda Expedition III:

  1. Design i rozmiar: Ford Expedition III charakteryzuje się imponującym i masywnym wyglądem. Ma on charakterystyczną, krzepką sylwetkę, z dużą chromowaną atrapą chłodnicy i agresywnie stylizowanymi reflektorami. Pod względem rozmiaru, Expedition III jest dużym SUV-em, oferującym przestronne wnętrze dla pasażerów i duży bagażnik.
  2. Wydajność i moc: W zależności od konkretnego modelu i roku produkcji, Ford Expedition III oferuje różne jednostki napędowe. Do najpopularniejszych należą silniki V8 o pojemności 5,4 litra, które dostarczają moc i moment obrotowy wystarczające do pokonywania różnych warunków drogowych. Expedition III może mieć także napęd na cztery koła, co zapewnia większą przyczepność i umożliwia jazdę w trudnym terenie.
  3. Przestronne wnętrze: Jednym z głównych atutów Expedition III jest jego przestronne wnętrze, które oferuje wygodę i komfort dla kierowcy i pasażerów. Samochód może pomieścić nawet do ośmiu osób, dzięki trzeciemu rzędowi siedzeń. Ponadto, Expedition III oferuje również wiele praktycznych rozwiązań, takich jak składane tylne siedzenia, które umożliwiają elastyczne dostosowanie przestrzeni bagażowej.
  4. Zaawansowane technologie: Pomimo swojej masywnej konstrukcji, Expedition III wyposażony jest w wiele zaawansowanych technologii. W zależności od wersji i opcji, może oferować takie funkcje jak system nawigacji, system audio premium, systemy bezpieczeństwa i asystentów kierowcy, a także systemy konnektivity umożliwiające integrację smartfonów.
  5. Wytrzymałość i trwałość: Ford Expedition III jest znany ze swojej solidnej konstrukcji i trwałości. Jest to samochód zaprojektowany do radzenia sobie zarówno z codziennymi zadaniami, jak i trudnymi warunkami terenowymi. Wysoka jakość materiałów i solidne wykonanie sprawiają, że Expedition III jest w stanie sprostać wymaganiom i przetrwać wiele lat intensywnego użytkowania.

Ford Expedition III to imponujący samochód typu SUV, który oferuje przestronne wnętrze, mocne jednostki napędowe i zaawansowane technologie. Jego solidna konstrukcja i trwałość czynią go popularnym wyborem dla osób poszukujących dużego, wszechstronnego i niezawodnego pojazdu.

Zobacz także:  Ford Mustang VII (2023) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

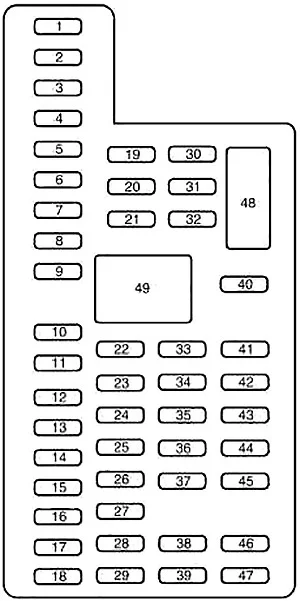

Schemat skrzynki bezpieczników w przedziale pasażerskim

Panel bezpieczników znajduje się pod prawą stroną tablicy rozdzielczej. Pociągnij panel do siebie, odchyl go z boku i zdejmij panel, aby uzyskać dostęp do skrzynki bezpieczników. Aby go ponownie zainstalować, dopasuj wypustki do rowków na panelu, a następnie dociśnij go.

Ford Expedition III (2015-2017) - schematy bezpieczników i przekaźników

Ford Expedition III (2015-2017) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30 Okno kierowcy
2 15 Sterowanie tylnym siedzeniem .
Moduł bramy multimedialnej
3 30 Okno pasażera
4 10 Lampy popytu
5 20 Wzmacniacz
6 5 Tylna elektroniczna automatyczna regulacja temperatury
7 7,5 Zasilanie lusterka
Przełącznik pamięci fotela kierowcy
8 Nieużywany
9 10 SYNC
brama podnośnikowa,
Elektryczny panel wykończeniowy,
Wyświetlacz
10 10 Uruchom przekaźnik akcesoriów
11 10 Pasywny moduł wejścia/startu
12 15 Oświetlenie wewnętrzne,
Lampy kałużowe
13 15 Kierunkowskazy w prawo i stop/kierunek
14 15 Kierunkowskazy w lewo i stop/kierunek
15 15 Lampa cofania,
Środkowe, wysokie światło stopu,
Lustro EC
16 10 Prawe przednie światło mijania
17 10 Lewe przednie światło mijania
18 10 Blokada przerzutki hamulca/przycisk startowy LED/podświetlenie klawiatury,
Fotel składany elektrycznie w trzecim rzędzie ,
Wejście pasywne dotknij start
19 Nieużywany
20 20 Przekaźniki blokowania/odblokowywania
21 Nieużywany
22 20 Klakson
23 15 Moduł sterujący kierownicy,
Grupa
24 15 Regulowane pedały/kolumna z regulacją mocy,
Łącza danych
25 15 klapa zwalniająca klapę uchylną,
Silnik zwalniający szybę windy
26 5 Naciśnij, aby uruchomić przełącznik
27 20 Pasywny moduł wejścia/startu
28 15 Stacyjka,
Przełącznik blokady klawiszy
29 20 Radio,
GPS
30 15 Przednie światła postojowe
31 5 Hamulec przyczepy włączony/wyłączony
32 15 Odpowietrznik zasilania,
Silnik szyby kierowcy,
Falownik.
33 10 Moduł zawieszenia CCD
34 10 Wspomaganie parkowania tyłem,
Tylna kamera,
BUS
Podgrzewane siedzenie
35 5 Moduł klimatyczny,
Przełącznik O/D
36 Nieużywany
37 10 Moduł 4X4
38 10 lustro EC,
Szyberdach
CD/DVD,
Radio AM/FM
39 15 Przednie światła drogowe lewe i prawe
40 10 Tylne światła postojowe/tylne
41 7,5 Moduł skrzyni biegów
42 Nieużywany
43 Nieużywany
44 Nieużywany
45 5 nie używany (zapasowy)
46 10 Kontrola klimatu
47 15 Światła przeciwmgielne
48 30 Wyłącznik przedniego pasażera i tylnej szyby
49 Przekaźnik okien i nawiewów

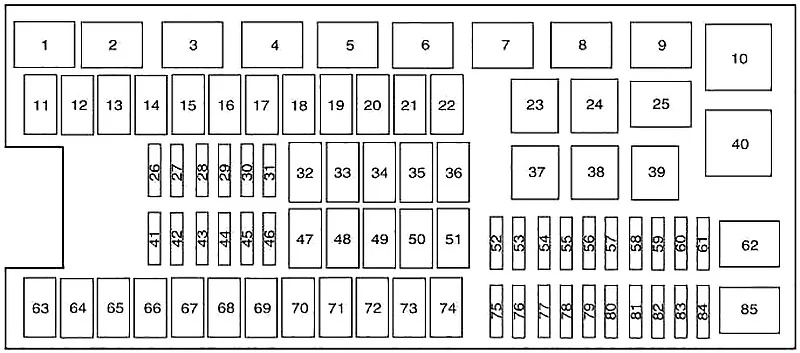

Schemat skrzynki bezpieczników w komorze silnika

Skrzynka rozdzielcza mocy znajduje się w komorze silnika.

Ford Expedition III (2015-2017) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 Przekaźnik tylnej spryskiwacza
2 Przekaźnik rozrusznika
3 Przekaźnik silnika dmuchawy
4 Przekaźnik tylnej wycieraczki
5 Przekaźnik pompy paliwa
6 Elektroniczny wentylator chłodzący
7 Przekaźnik odszraniania tylnej szyby/podgrzewanego lusterka
8 Elektroniczny wentylator chłodzący
9 Przekaźnik uruchamiania/uruchamiania
10 Przekaźnik skrzynki rozdzielczej.
11 40 Mocne deski do biegania
Podgrzewane siedzenia
12 40 Uruchom/start, przekaźnik
13 30 Przekaźnik rozrusznika
14 50 Elektroniczny wentylator chłodzący
15 Nieużywany
16 50 Wentylator elektroniczny
17 Nieużywany
18 30 Hamulec przyczepy
19 20 Punkt zasilania (konsola)
20 20 Moduł 4×4 HAT 2
21 30 Moduł holowniczy przyczepy
22 30 Fotel pasażera zasilany elektrycznie
23 Przekaźnik sprzęgła klimatyzatora
24 Przekaźnik świateł parkowania przyczepy
25 Nieużywany
26 10 Czujnik ALT
27 20 Moduł 4×4 HAT 1
28 25 Przekaźnik świateł parkowania przyczepy
29 10 Zintegrowany elektrozawór końca koła
30 10 Przekaźnik sprzęgła klimatyzatora
31 15 Lampa zapasowa do holowania przyczepy
32 40 Przekaźnik silnika dmuchawy
33 40 Punkt zasilania 110 V AC
34 30 Pomocniczy silnik dmuchawy
35 30 Przekaźnik modułu sterującego układu napędowego
36 30 Elektryczna klapa podnoszona
37 Nieużywany
38 Nieużywany
39 Przekaźnik świateł awaryjnych holowania przyczepy
40 Elektroniczny przekaźnik wentylatora 2
41 10 Moduł sterowania układem napędowym utrzymuje moc
42 5 Przekaźnik uruchamiania/uruchamiania
43 10 Włącznik/wyłącznik hamulca
44 20 Przekaźnik pompy paliwa
45 10 Nieużywany (zapasowy)
46 15 Pompa spryskiwacza przód/tył
47 30 Silnik wycieraczki tylnej
48 40 Moduł holowniczy przyczepy
49 Nieużywany
50 30 Przekaźnik silnika wycieraczki przedniej
51 40 Przekaźnik odszraniania tylnej szyby/podgrzewanego lusterka
52 10 Układ zapobiegający blokowaniu kół podczas uruchamiania/posuwu startowego
53 5 Moduł sterowania układem napędowym ISP
54 5 Wspomaganie kierownicy
55 Nieużywany
56 30 Panel bezpieczników w przedziale pasażerskim Zasilanie R/S
57 5 Praca/uruchomienie silnika dmuchawy
58 Nieużywany
59 15 Podgrzewane lusterka
60 Nieużywany
61 Nieużywany
62 Nieużywany
63 25 Wentylator elektroniczny
64 30 Szyberdach
65 20 Nieużywany (zapasowy)
66 20 Pomocniczy punkt zasilania (tył konsoli środkowej)
67 40 Klimatyzowane fotele w pierwszym rzędzie
68 30 Zawory układu przeciwblokującego
69 60 Pompa układu przeciwblokującego
70 30 Fotel składany elektrycznie w trzecim rzędzie
71 20 Pomocniczy punkt zasilania/zapalniczka
72 20 Pomocniczy punkt zasilania (prawy tylny panel ćwiartkowy)
73 20 Moduł klimatyzacji tylnego siedzenia
74 30 Elektrycznie regulowane siedzenie kierowcy
75 25 Moc pojazdu 1 – moduł sterowania zespołem napędowym
76 20 Moc pojazdu 2 – moduł sterowania zespołem napędowym
77 20 Moc pojazdu 4 – cewki zapłonowe
78 Nieużywany
79 15 Moc pojazdu 3 – moduł sterowania zespołem napędowym
80 Nieużywany
81 Nieużywany
82 5 Czujnik deszczu
83 Nieużywany
84 Nieużywany
85 Przekaźnik silnika wycieraczek
