W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Crown Victoria II z lat: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012. Ford Crown Victoria II (lub często nazywany po prostu Crown Victoria lub Crown Vic) to samochód osobowy, który był produkowany przez amerykańską firmę Ford Motor Company w […]
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Crown Victoria II z lat: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012.

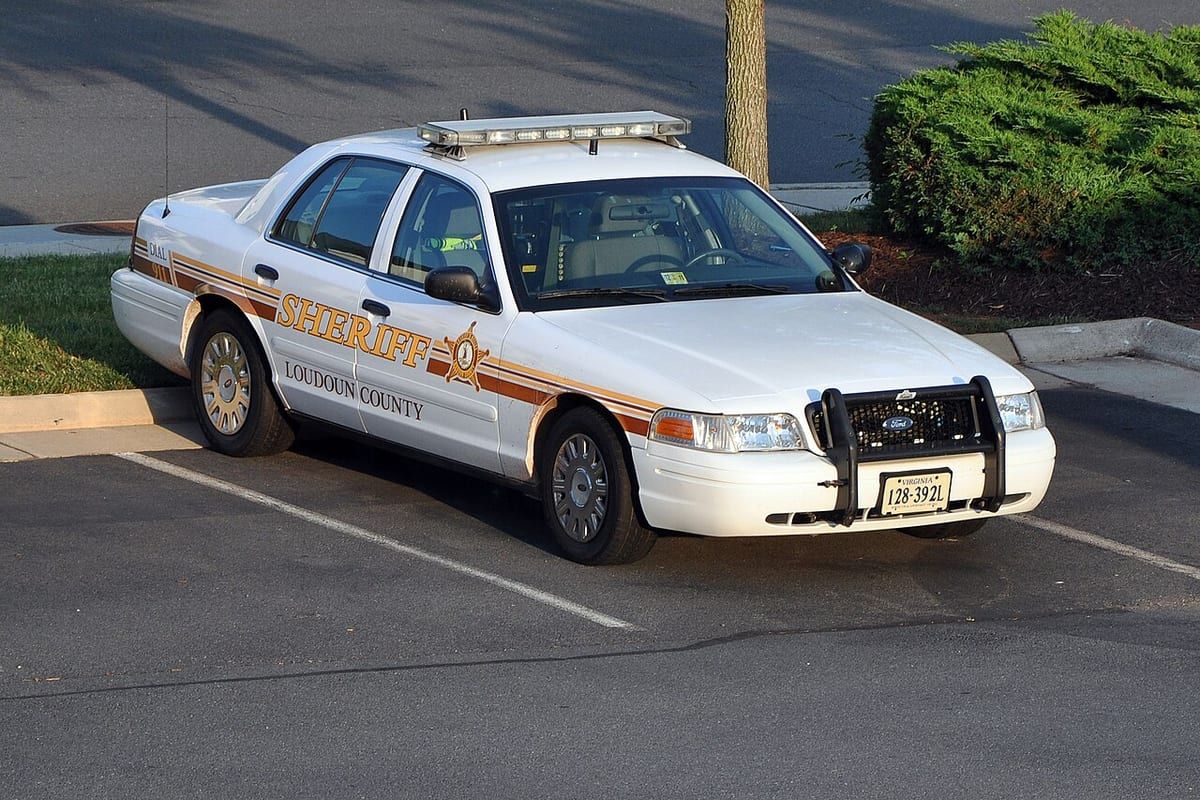

Ford Crown Victoria II (lub często nazywany po prostu Crown Victoria lub Crown Vic) to samochód osobowy, który był produkowany przez amerykańską firmę Ford Motor Company w latach 1998-2011. Jest to druga generacja modelu Crown Victoria, który zyskał popularność głównie jako samochód policyjny i taksówka.
Crown Victoria II charakteryzuje się swoją charakterystyczną, klasyczną sylwetką o wydłużonym nadwoziu i przestronnym wnętrzu. Samochód jest napędzany silnikiem V8, co zapewnia mu wystarczającą moc i przyspieszenie. Jest również znany ze swojej niezawodności i wytrzymałości, co czyni go popularnym wyborem w służbach mundurowych i transporcie publicznym.
W kontekście tatuażu z motywem Ford Crown Victoria II, może to być wyraz sympatii lub zainteresowania tym konkretnym modelem samochodu. Może to odzwierciedlać twoją pasję do motoryzacji, nostalgiczne uczucia związane z tym autem, czy też fascynację historią samochodów.
Ponadto, Crown Victoria II ma silne skojarzenia z służbami mundurowymi, szczególnie jako samochód policyjny. Dla niektórych osób tatuaż z motywem Crown Victoria II może być symbolem poszanowania dla tych służb, podziwem dla pracy policjantów lub ogólnie związany z ideą bezpieczeństwa i sprawiedliwości.
Należy pamiętać, że wybór tatuażu jest bardzo osobistą decyzją, a każdy tatuaż może mieć różne znaczenie dla różnych osób. Jeśli rozważasz tatuaż z motywem Ford Crown Victoria II, zawsze ważne jest skonsultowanie się z doświadczonym tatuażystą, który pomoże ci dostosować projekt do twoich preferencji i zapewnić, że jest on wykonany z najwyższą jakością i profesjonalizmem.

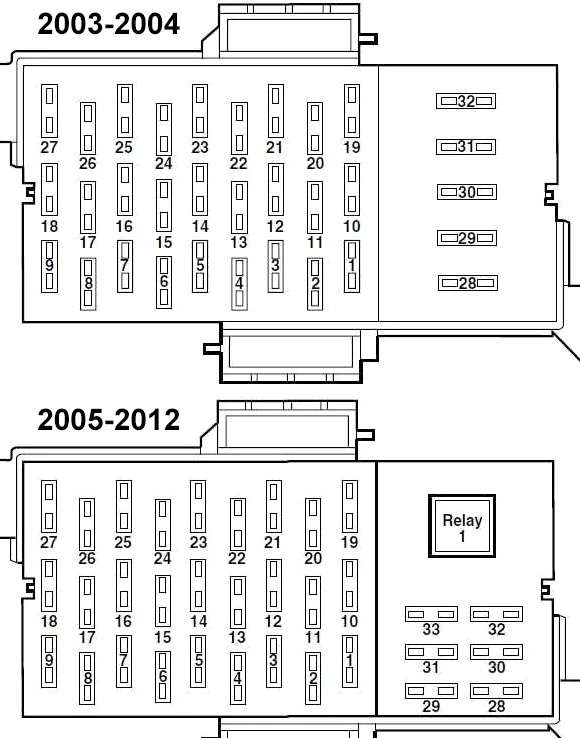

Schemat skrzynki bezpieczników w przedziale pasażerskim
Panel bezpieczników znajduje się poniżej i po lewej stronie kierownicy przy pedale hamulca. Zdejmij pokrywę panelu, aby uzyskać dostęp do bezpieczników. Aby wyjąć bezpiecznik, użyj narzędzia do ściągania bezpieczników znajdującego się na pokrywie panelu bezpieczników.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 15 | 2003-2004: Audio, zmieniarka CD |
| 2005-2006: Taxi, klaster, moduł sterowania oświetleniem (oświetlenie wnętrza) | ||
| 10 | 2007-2012: Zapłon (START) – Cewka przekaźnika rozrusznika, DTRS | |
| 2 | 5 | 2003-2004: Dźwięk |
| 10 | 2005-2006: Zapłon (ON) – moduł elektronicznej automatycznej kontroli temperatury (EATC), przełącznik trybu klimatyzacji (pojazdy wyposażone tylko w EATC), cewka przekaźnika dmuchawy klimatyzacji | |
| 7,5 | 2007-2012: Lusterka elektryczne, przełączniki blokady drzwi, przełącznik lusterek, przełącznik klawiatury, przełącznik Decklid, DDM, klaster | |
| 3 | 7,5 | 2003-2004: Lustra |
| 10 | 2005-2006: | |
| Moduł EATC (pojazdy wyposażone tylko w EATC) | ||
| Audio (podstawowy system audio w pojazdach niewyposażonych w EATC) | ||
| 5 | 2007-2012: Zapłon (START) – wyciszanie dźwięku, policyjna skrzynka rozdzielcza zasilania (PDB) (tylko pojazdy policyjne) | |
| 4 | 10 | 2003-2004: Poduszki powietrzne |
| 2005-2006: Zapłon (ON) – moduł układu przeciwblokującego (ABS), tylny moduł zawieszenia pneumatycznego (RASM), zmienne wspomaganie kierownicy (VAPS) | ||
| 2007-2012: Moduł sterowania oświetleniem (LCM) (podświetlenie przełącznika), czujnik Autolamp | ||
| 5 | 25 | 2003-2004: Taca pakietów i tylny migacz (opcje pojazdu policyjnego) |
| 10 | 2005-2006: Wyłącznik kontroli prędkości, sygnał stopu, blokada zmiany biegów hamulca (BTSI) (przekładnia zmiany kolumny) | |
| 7,5 | 2007-2012: Zapłon (ON/ACC) – LCM | |
| 6 | 15 | 2003-2004: Moduł lampek ostrzegawczych zestawu wskaźników, przełącznik sterowania nadbiegiem, moduł sterowania oświetleniem (LCM), sprzęgło klimatyzacji, zestaw analogowy |
| 10 | 2005-2006: Zapłon (ON) – Klaster | |
| 7,5 | 2007-2012: LCM | |
| 7 | 10 | 2003-2004: Moduł drzwi kierowcy (DDM), radio premium, wejście startowe do policyjnego PDB (opcja pojazdu policyjnego) |
| 2005-2006: LCM (lampy postojowe, oświetlenie przełączników) | ||
| 2007-2012: Zapłon (ON/ACC) – moduł wycieraczek | ||
| 8 | 25 | 2003-2004: Przekaźnik mocy modułu sterowania układem napędowym (PCM), wtyczki cewki, kondensator szumów radiowych, pasywny system przeciwkradzieżowy (PATS) |
| 10 | 2005: Zapłon (ON) – tylny moduł zawieszenia pneumatycznego (RASM), zmienne wspomaganie kierownicy (VAPS) | |
| 2006: LCM | ||
| 2007-2012: Moduł elektronicznej automatycznej kontroli temperatury (EATC) (pojazdy wyposażone tylko w EATC) | ||
| 9 | 5 | 2003-2004: Czujnik zasięgu skrzyni biegów |
| 20 | 2005: LCM (reflektory, lampy zakrętowe) | |
| 10 | 2006: LCM (podświetlenie przełącznika) | |
| 7,5 | 2007-2012: Zapłon (ON/ACC) – Podświetlenie przełącznika zamka drzwi, Podświetlenie przełącznika podgrzewanego fotela, Szyberdach, Konsola górna, Radio, Antena, Lusterko elektrochromatyczne, Cewka przekaźnika szyby (tylko pojazdy niepolicyjne), Cewka przekaźnika szyby i pokładu i cewka przekaźnika policyjnego ON/ACC (tylko pojazdy policyjne) | |
| 10 | 10 | 2003-2004: Odszranianie tylnej szyby, podgrzewane lusterka |
| 5 | 2005-2006: Zapłon (ON/START) – moduł drzwi kierowcy (DDM), policyjny PDB (tylko pojazdy policyjne) | |
| 15 | 2007-2012: Zagrożenia (tylko pojazdy niepolicyjne) | |
| 20 | 2007-2012: Zagrożenia (tylko pojazdy policyjne) | |
| 11 | 5 | 2003-2004: Przekaźnik wskaźnika kontroli trakcji (tylko ABS z kontrolą trakcji) |
| 10 | 2005-2006: | |
| Zapłon (START) – cewka przekaźnika ON/ACC (okno) (tylko pojazdy niepolicyjne) | ||
| Zapłon (START) – cewka przekaźnika ON/ACC (okno i pokrywa pokładu) i cewka przekaźnika Police ON/ACC (tylko pojazdy policyjne) | ||
| 15 | 2007-2012: Zapłon (ON) – Kierunkowskazy | |
| 12 | 15 | 2003-2004: Przełącznik wielofunkcyjny do świateł kierunkowskazów/ostrzegawczych |
| 10 | 2005-2006: Zapłon (ON/START) – Cewka przekaźnika rozrusznika, DTRS | |
| 15 | 2007-2012: Audio | |
| 13 | 5 | 2003-2004: Radio |
| 10 | 2005-2006: Zapłon (START) – moduł wycieraczek | |
| 2007-2012: Zapłon (ON) – moduł układu przeciwblokującego (ABS; 2007-2008), moduł tylnego zawieszenia pneumatycznego (RASM), zmienne wspomaganie kierownicy (VAPS; 2007-2008), klaster | ||
| 14 | 10 | 2003-2004: Układ przeciwblokujący (ABS), zestaw wskaźników |
| 2005-2006: Zapłon (ON) – BTSI (przekładnia z przesunięciem podłogi) | ||
| 15 | 2007-2012: Taxi, Regulowane pedały | |
| 15 | 15 | 2003-2004: Moduł regulacji prędkości, cewka przekaźnika mocy (opcja pojazdu policyjnego), LCM, zegar, przekaźnik silnika dmuchawy EATC, oświetlenie przełącznika zamka drzwi, przełącznik podgrzewanego siedzenia , szyberdach |
| 7,5 | 2005-2006: Zapłon (START) – LCM, oświetlenie przełącznika zamka drzwi, oświetlenie przełącznika podgrzewanego siedzenia , szyberdach, konsola sufitowa, lusterko elektrochromatyczne | |
| 10 | 2007-2012: Zapłon (ON) – moduł EATC, przełącznik trybu klimatyzacji (pojazdy wyposażone tylko w ręczną klimatyzację), cewka przekaźnika dmuchawy klimatyzacji | |
| 16 | 15 | 2003-2004: Lampy cofania, blokada zmiany biegów, moduł DRL, sterowanie VAP, elektroniczne lusterko dzienne/nocne, konsola podsufitowa, zawieszenie pneumatyczne, 2005-2006: klimatyzacja, moduł podgrzewanego siedzenia, moduł dzwonka Speed chime (tylko GCC), DDM, tył -w górę lamp |
| Zapłon (ON) – Kierunkowskazy | ||
| 20 | 2007-2012: Zapalniczka cygar (2007-2008), OBD II | |
| 17 | 7,5 | 2003-2004: Silnik wycieraczek |
| 10 | 2005-2006: Zapłon (START) – Audio | |
| 2007-2012: Zapłon (ON) – przełącznik trybu klimatyzacji (pojazdy wyposażone w ręczną klimatyzację), drzwi Blend, podgrzewane moduły siedzeń, BTSI (przekładnia podłogowa) | ||
| 18 | 10 | 2003-2004: – |
| 2005-2006: Zapłon (ON) – przełącznik trybu klimatyzacji (tylko klimatyzacja ręczna), drzwi mieszanki, DDM, podgrzewane moduły siedzeń, moduł świateł do jazdy dziennej (DRL) | ||
| 15 | 2007-2012: Moduł sterowania oświetleniem (oświetlenie wewnętrzne) | |
| 19 | 15 | 2003-2004: Lampy hamulcowe, sygnał hamowania dla PCM, ABS i modułu kontroli prędkości, DDM |
| 10 | 2005-2012: Lewe światło mijania, DRL | |
| 20 | 20 | 2003-2004: Lampa punktowa (opcja pojazdu policyjnego) |
| 10 | 2005-2012: Zapłon (ON/ACC) – Lampy zapasowe, Układ przeciwblokujący (ABS; 2009-2012) | |
| 21 | 15 | 2003-2004: LCM do lamp postojowych i oświetlenia wnętrza, Autolamp/czujnik nasłonecznienia |
| 10 | 2005-2012: Światło mijania prawe, DRL | |
| 22 | 20 | 2003-2004: Serwo regulacji prędkości, Przełącznik wielofunkcyjny do świateł awaryjnych, Włącznik/wyłącznik hamulca, Zasilanie bezpiecznika IP 19 |
| 10 | 2005-2012: Zapłon (ON/ACC) – moduł kontroli ograniczeń (RCM), czujnik klasyfikacji pasażerów (OCS), wskaźnik dezaktywacji poduszki powietrznej pasażera (PADI) | |
| 23 | 15 | 2003-2004: Moduł EATC, Zestaw wskaźników, Zegar, LCM, Lampy wewnętrzne, Przełączniki blokady drzwi, uchylone drzwi i lampy dachowe (pojazdy Taxi) |
| 2005-2012: Przełącznik wielofunkcyjny (Flash-to-pass), LCM (światła drogowe; 2006-2012) | ||
| 24 | 10 | 2003-2004: Lewe światło mijania |
| 2005-2012: Zapłon (ON/ACC) – moduł pasywnego systemu antykradzieżowego (PATS), cewka przekaźnika modułu sterowania układem napędowym (PCM), cewka przekaźnika paliwa, cewka przekaźnika cewki zapłonowej | ||
| 25 | 15 | 2003-2004: Zapalniczka do cygar |
| 2005-2006: Autolampa/czujnik nasłonecznienia, lusterka elektryczne, przełączniki blokady drzwi (DDM), przełącznik lusterek, przełącznik klawiatury, przełącznik Decklid, regulowany przełącznik pedału, DDM | ||
| 2007-2012: LCM (Lampy postojowe, lampy narożne, lampy rejestracyjne) | ||
| 26 | 10 | 2003-2004: Prawe światło mijania |
| 2005-2006: Zapłon (ON/ACC) – klaster analogowy, moduł lampki ostrzegawczej, LCM, wyłącznik nadbiegu, cewka przekaźnika tylnego odszraniania | ||
| 2007-2012: Zapłon (ON/START) – klaster, LCM, przełącznik anulowania nadbiegu, przełącznik kontroli trakcji | ||
| 27 | 25 | 2003-2004: LCM do świateł zakrętowych i świateł drogowych |
| 20 | 2005-2006: Zapalniczka do cygar, OBD II, punkt zasilania | |
| 2007-2012: – | ||
| 28 | 20 | 2003-2004: Elektryczne szyby, DDM, panel przyrządów/zwolnienie klapy w drzwiach (tylko pojazdy policyjne) |
| 10 | 2005-2006: Środkowe światło stopu o dużej wysokości (CHMSL) | |
| 7,5 | 2007-2012: Sygnał hamowania, LCM (blokada zmiany biegów hamulca), ABS | |
| 29 | 15 | 2003-2004: – |
| 2005-2006: Dźwięk | ||
| 2 | 2007-2012: Zagrożenie w (tylko pojazdy policyjne) | |
| 30 | 15 | 2003-2004: – |
| 2005-2006: Lampy stopu, MFS | ||
| 2 | 2007-2012: Oszczędzanie baterii (tylko pojazdy policyjne) | |
| 31 | 15 | 2003-2004: – |
| 2005-2006: Zagrożenia (pojazdy inne niż policyjne) | ||
| 20 | 2005-2006: Zagrożenia (pojazdy policyjne) | |
| 5 | 2007-2012: Klucz w (LCM) | |
| 32 | 10 | 2003-2004: – |
| 2005-2006: Grzałki lusterek, wskaźnik tylnego odszraniania | ||
| 2 | 2007-2012: Hazard out (tylko pojazdy policyjne) | |
| 33 | 10 | Moduł przeciwpożarowy (jeśli jest na wyposażeniu) (tylko pojazdy policyjne) |
| K101 | 2005-2006: Tylny odszraniacz | |
| 2007-2012: Przekaźnik okienny, Decklid (tylko pojazdy policyjne) | ||

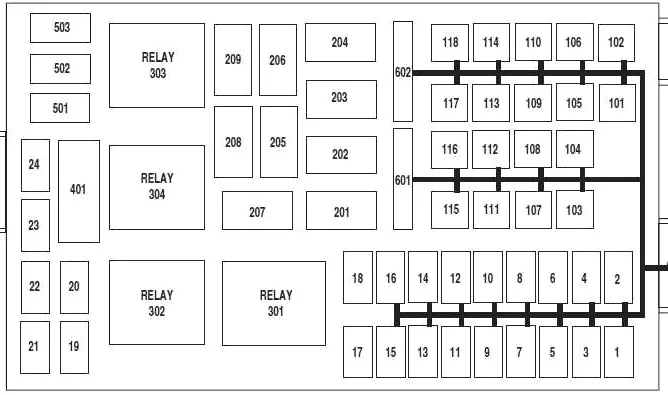

Schemat skrzynki bezpieczników w komorze silnika
Skrzynka rozdzielcza mocy znajduje się w komorze silnika.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 25 | 2003-2004: Dźwięk |
| 20 | 2005: Przełącznik zapłonu (kluczyk, RUN 1, RUN 2) | |
| 25 | 2006: Przełącznik zapłonu (kluczyk, RUN 1, RUN 2), zagrożenia | |
| 30 | 2007-2012: Wyłącznik zapłonu | |
| 2 | 20 | 2003-2004: Punkt mocy |
| 25 | 2005-2006: Przełącznik zapłonu (RUN/START, RUN/ACC, START) | |
| 20 | 2007-2012: Szyberdach (2007-2008), światła punktowe (tylko pojazdy policyjne) | |
| 3 | 20 | 2003-2004: Podgrzewane siedzenia |
| 10 | 2005-2012: Moduł sterowania układem napędowym (PCM) – utrzymuj moc, odpowietrznik kanistra | |
| 4 | 10 | 2003-2004: Klakson |
| 20 | 2005-2012: Zasilanie przekaźnika paliwa | |
| 5 | 20 | 2003-2004: Pompa paliwa |
| 10 | 2005-2012: Moduł tylnego zawieszenia pneumatycznego (RASM), moduł VAPS (2005-2008) | |
| 6 | 15 | 2003-2004: – |
| 2005-2012: Regulator alternatora | ||
| 7 | 20 | 2003-2004: Szyberdach |
| 30 | 2005-2012: Zasilanie przekaźnika PCM | |
| 8 | 20 | Moduł drzwi kierowcy (DDM) |
| 9 | 15 | 2003-2004: – |
| 2005-2012: Zasilanie przekaźnika cewki zapłonowej | ||
| 10 | 20 | 2003-2004: – |
| 2005-2012: Zasilanie przekaźnika klaksonowego | ||
| 11 | 20 | 2003-2004: Lampy do jazdy dziennej (DRL) |
| 15 | 2005-2012: Zasilanie przekaźnika sprzęgła klimatyzacji | |
| 12 | 25 | 2003-2004: – |
| 2005-2012: | ||
| Dźwięk (tylko pojazdy spoza policji) | ||
| Lampy półkowe (tylko pojazdy policyjne) | ||
| 13 | 20 | 2003-2004: – |
| 2005-2012: Punkt zasilania tablicy przyrządów | ||
| 14 | 20 | 2003-2004: – |
| 2005-2012: Wyłącznik lampki stopu | ||
| 15 | 15 | 2004: Alternator |
| 20 | 2005-2006: Podgrzewane siedzenia | |
| 15 | 2007-2012: Zasilanie akumulatora akcesoriów policyjnych 1 (tylko pojazdy policyjne) | |
| 16 | 20 | 2003-2004: – |
| 2005: Moduł świateł do jazdy dziennej (DRL) | ||
| 25 | 2006: Lampy półkowe (tylko pojazdy policyjne) | |
| 20 | 2007-2012: Podgrzewane siedzenia, zasilanie akumulatora akcesoriów policyjnych 2 (tylko pojazdy policyjne) | |
| 17 | 10 | 2003-2007: – |
| 2008-2012: Komercyjne R/A | ||
| 18 | 10 | 2003-2007: – |
| 2008-2012: Komercyjne R/A | ||
| 19 | 10 | 2003-2004: Moduł sterujący układu napędowego (PCM), wtryskiwacze paliwa, moduł wtryskiwaczy paliwa NGV |
| 15 | 2005-2012: Wtryskiwacze | |
| 20 | 10 | 2003-2004: PCM, HEGO |
| 15 | 2005-2006: PCM, czujnik masowego przepływu powietrza (MAF), IAT | |
| 2007-2012: PCM | ||
| 21 | 15 | 2003-2004: – |
| 2005-2012: Obciążenia i czujniki układu napędowego, cewka przekaźnika sprzęgła klimatyzacji (2006) | ||
| 22 | 20 | 2003-2005: – |
| 2006-2012: Wyjścia policyjnego WPB (tylko pojazdy policyjne) | ||
| 23 | 20 | 2003-2005: – |
| 2006-2012: Wyjścia policyjnego WPB (tylko pojazdy policyjne) | ||
| 24 | 5 | 2003-2004: – |
| 2005: Wyciszenie radia | ||
| 2006: – | ||
| 10 | 2007-2012: Podgrzewane lusterka, Tylny wskaźnik odszraniania | |
| 101 | 30 | 2003-2004: Przełącznik zapłonu, cewka rozrusznika przez przekaźnik rozrusznika, bezpieczniki IP 7, 9, 12 i 14 |
| 40 | 2005-2012: Zasilanie przekaźnika dmuchawy | |
| 102 | 50 | Wentylator chłodzący (silnik) |
| 103 | 40 | 2003-2004: Silnik dmuchawy |
| 50 | 2005: Tablica przyrządów (I/P) zasilanie skrzynki bezpieczników nr 1, bezpieczniki I/P 23, 25, 27 i 31 | |
| 2006: Tablica przyrządów (I/P) zasilanie skrzynki bezpieczników nr 1, bezpieczniki I/P 19, 21, 23, 25 i 27 | ||
| 2007-2012: Tablica przyrządów (I/P) zasilanie skrzynki bezpieczników #1, bezpieczniki I/P 10, 12, 14, 16 i 18 | ||
| 104 | 40 | 2003-2004: Podgrzewany przekaźnik podświetlenia |
| 2005: Tablica przyrządów (I/P) zasilanie skrzynki bezpieczników nr 2, bezpieczniki I/P 1, 3, 5, 7 i 9 | ||
| 2006: Tablica przyrządów (I/P) zasilanie skrzynki bezpieczników nr 2, bezpieczniki I/P 1, 3, 5, 7, 8 i 9 | ||
| 50 | 2007-2012: Tablica przyrządów (I/P) zasilanie skrzynki bezpieczników #2, bezpieczniki I/P 2, 4, 6, 8, 19, 21, 23 i 25 | |
| 105 | 30 | 2003-2004: Przekaźnik mocy PCM lub moduł NGV (tylko pojazdy na gaz ziemny), złącze diagnostyczne, PDB 19 i 20, przekaźnik sprzęgła klimatyzacji, przekaźnik modułu pompy paliwa |
| 2005-2012: Zasilanie przekaźnika rozrusznika | ||
| 106 | 40 | Moduł układu przeciwblokującego (ABS) (pompa) |
| 107 | 40 | 2003: Korona Ameryki Północnej (opcja pojazdu policyjnego) |
| 50 | 2004: Policyjny punkt zasilania z tyłu (tylko pojazdy policyjne) | |
| 40 | 2005-2012: Zasilanie przekaźnika tylnego odszraniania | |
| 108 | 50 | 2003-2004: Policyjny punkt zasilania z tyłu (tylko pojazdy policyjne) |
| 20 | 2005-2006: | |
| Szyberdach (tylko pojazdy inne niż policyjne) | ||
| Reflektory (dostępne tylko w pojazdach policyjnych, pojazdach z długim rozstawem kół [LWB] i pojazdach użytkowych) | ||
| 2007-2012: | ||
| 2009-2012: Zapalniczka do cygar (tylko pojazdy niepolicyjne), | ||
| Zasilanie baterii akcesoriów policyjnych 3 (tylko pojazdy policyjne) | ||
| 109 | 50 | 2003-2004: Pasek świetlny (opcja pojazdu policyjnego) |
| 20 | 2005-2012: Moduł ABS (Zawory) | |
| 110 | 50 | 2003-2004: Przełącznik przekaźnika przedniego PDB (opcja pojazdu policyjnego) |
| 30 | 2005-2012: Moduł wycieraczek | |
| 111 | 30 | 2003-2004: Zasilanie przełącznika przekaźnika mocy (opcja pojazdu policyjnego) |
| 50 | 2005-2012: Zasilanie akumulatora policyjnego PDB lub policyjnego I/P (tylko pojazdy policyjne) | |
| 112 | 50 | 2003-2004: Zasilanie wyłącznika zapłonu do bezpieczników IP 4, 6, 8, 11, 13, 15, 17, 20, 22 i 28 |
| 30 | 2005-2012: Sprężarka zawieszenia pneumatycznego (tylko pojazdy niepolicyjne) | |
| 40 | 2005-2012: Police PDB feed przekaźnik (tylko pojazdy policyjne) | |
| 113 | 50 | 2003-2004: Zasilanie bezpieczników IP 3, 5, 21, 23, 25, 27 |
| 2005-2012: Policyjna listwa świetlna lub bagażnik policyjny (prawy panel odrzutowy) dodatkowe zasilanie akumulatora (tylko pojazdy policyjne) | ||
| 114 | 30 | 2003-2004: Układ kierowniczy VAP, sprężarka zawieszenia pneumatycznego, zestaw wskaźników |
| 50 | 2005-2012: Zasilanie akumulatora policyjnego PDB lub policyjnego I/P (tylko pojazdy policyjne) | |
| 115 | 50 | 2003-2004: Zasilanie wyłącznika zapłonu do bezpieczników IP 16 i 18 |
| 2005-2012: Tylny punkt zasilania lub bagażnik policyjny (prawy panel odrzutowy) dodatkowe zasilanie akumulatora (tylko pojazdy policyjne) | ||
| 116 | 30 | 2003-2004: Wycieraczki |
| 50 | 2005-2012: Zasilanie akumulatora akcesoriów policyjnych I/P (tylko pojazdy policyjne) | |
| 117 | 50 | 2003-2004: Kanał B+ dla PDB (opcja pojazdu policyjnego) |
| 2005-2012: Zasilanie akumulatora policyjnego PDB lub policyjnego I/P (tylko pojazdy policyjne) | ||
| 118 | 20 | 2003-2004: ABS |
| 50 | 2005-2012: Tylny punkt zasilania lub bagażnik policyjny (prawy panel odrzutowy) dodatkowe zasilanie akumulatora (tylko pojazdy policyjne) | |
| 401 | — | – |
| 601 | 50 | 2003-2004: Korona Ameryki Północnej (opcja pojazdu policyjnego) |
| 20 | 2005-2012: Fotele elektryczne, lędźwiowe, pokładowe (tylko pojazdy policyjne) | |
| 602 | 20 | 2003-2004: Regulowane pedały, Power seat, Blokady, Decklid, Lędźwiowy, Decklid release (opcja pojazdu policyjnego) |
| 2005-2009: | ||
| Przekaźnik RUN/ACC (okna) (tylko pojazdy niepolicyjne) | ||
| Zasilanie przekaźnika RUN/ACC (okna i pokrywa pokładowa) (tylko pojazdy policyjne) | ||
| 2010-2012: Zasilanie przekaźnika RUN/ACC – Windows, Decklid (tylko pojazdy policyjne) | ||
| 501 | 2003-2004: PCM | |
| 2005-2008: Sprzęgło klimatyzacji | ||
| 502 | 2004: Sprzęgło klimatyzacji | |
| 2005-2012: PCM | ||
| 503 | 2003-2004: – | |
| 2005-2007: Klakson, zatrzask drzwi | ||
| 2008-2012: – | ||
| 201 | 2003-2004: Przekaźnik klaksonowy | |
| 2005-2012: Przekaźnik sprzęgła klimatyzacji | ||
| 202 | 2003-2004: przekaźnik PCM | |
| 2005-2012: – | ||
| 203 | 2003-2004: Przekaźnik pompy paliwa | |
| 2005-2012: Przekaźnik cewki zapłonowej | ||
| 204 | 2003-2004: Przekaźnik sprzęgła klimatyzacji | |
| 2005-2012: przekaźnik PCM | ||
| 205 | 2003-2004: Przekaźnik przełącznika kontroli trakcji | |
| 2005-2012: – | ||
| 206 | 2003-2004: Przekaźnik pojazdów policyjnych | |
| 2005-2012: Przekaźnik pompy paliwa | ||
| 207 | 2005-2012: – | |
| 208 | 2003-2004: | |
| Przekaźnik szyberdachu | ||
| Przekaźnik lampki stopu policyjnego (tylko pojazdy policyjne) | ||
| 2005-2012: – | ||
| 209 | 2003-2004: – | |
| 2005-2012: Przekaźnik klaksonowy | ||
| 301 | 2003-2004: Przekaźnik silnika dmuchawy | |
| 2005-2012: Przekaźnik elektromagnetyczny rozrusznika | ||
| 302 | 2003-2004: Przekaźnik elektromagnetyczny rozrusznika | |
| 2005-2012: | ||
| Przekaźnik sprężarki powietrza (tylko pojazdy niepolicyjne) | ||
| Przekaźnik RUN/ACC (tylko pojazdy policyjne) | ||
| 303 | 2003-2004: Przekaźnik zawieszenia pneumatycznego | |
| 2005-2012: Przekaźnik silnika dmuchawy | ||
| 304 | 2003-2004: Podgrzewany przekaźnik podświetlenia | |
| 2005-2006: | ||
| Przekaźnik RUN/ACC (okna) (tylko pojazdy niepolicyjne) | ||
| Przekaźnik RUN/ACC (okna i pokrywa pokładowa) (tylko pojazdy policyjne) | ||
| 2007-2012: Tylny przekaźnik odszraniania | ||
