Ford Focus I (1998-2004) (wersja europejska) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Focus I z lat: 1998, 1999, 2000, 2001, 2002, 2003, 2004. Ford Focus I (wersja europejska) to kompaktowy samochód osobowy, który był produkowany przez firmę Ford w latach 1998-2004. Jest to popularny model, który zdobył uznanie za swoją dynamiczną jazdę, nowoczesny design […]

06/25/2023
Czas czytania: 3 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Focus I z lat: 1998, 1999, 2000, 2001, 2002, 2003, 2004.

Ford Focus I (wersja europejska) to kompaktowy samochód osobowy, który był produkowany przez firmę Ford w latach 1998-2004. Jest to popularny model, który zdobył uznanie za swoją dynamiczną jazdę, nowoczesny design i zaawansowane technologie.

Pod względem wyglądu, Ford Focus I wyróżnia się smukłą sylwetką i dynamicznymi liniami nadwozia. Jest dostępny w różnych wersjach nadwozia, w tym jako hatchback, sedan, kombi (nazwane również Turnier) i coupe-cabriolet (nazwane również CC). Każda wersja ma swój unikalny charakter i oferuje różne możliwości użytkowe.

Wnętrze Forda Focusa I jest ergonomiczne i dobrze zaprojektowane. Posiada wygodne fotele, intuicyjnie rozmieszczone elementy sterujące i odpowiednią ilość miejsca dla kierowcy i pasażerów. Samochód oferuje również przestronny bagażnik, który można powiększyć poprzez składanie tylnej kanapy.

Ford Focus I był również znany ze swojej dynamiki jazdy. Dostępne były różne jednostki napędowe, w tym benzynowe i wysokoprężne silniki o różnych pojemnościach i mocach. W zależności od wersji, samochód mógł być wyposażony w manualną skrzynię biegów lub automatyczną skrzynię biegów.

W zakresie technologii, Ford Focus I oferował wiele zaawansowanych rozwiązań. Był jednym z pierwszych samochodów w swojej klasie, który wprowadził elektroniczny system stabilizacji toru jazdy (ESP) oraz zaawansowane systemy kontroli trakcji. Opcjonalnie można było wyposażyć samochód w systemy takie jak klimatyzacja, system audio z odtwarzaczem CD, nawigację, tempomat, elektrycznie sterowane szyby i lusterka boczne, oraz wiele innych.

Zobacz także:  Ford E-Series (2009-2015) - schematy bezpieczników i przekaźników

Ford Focus I zdobył także uznanie za swoje osiągnięcia w dziedzinie bezpieczeństwa. Otrzymał wysokie oceny w testach zderzeniowych Euro NCAP i został wyposażony w systemy takie jak poduszki powietrzne, system ABS (układ hamulcowy z zapobieganiem blokowaniu kół) i system EBD (elektroniczny rozdział siły hamowania).

Należy pamiętać, że informacje te opierają się na dostępnych danych do roku 2021, dlatego zawsze warto skonsultować się z oficjalnymi źródłami lub salonem samochodowym, aby uzyskać najbardziej aktualne informacje na temat Forda Focusa I.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

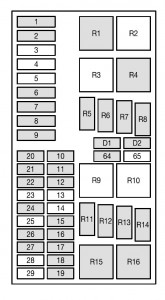

Dodatkowa skrzynka bezpieczników (komora silnika)

Ford Focus I (1998-2004) (wersja europejska) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 40 Główne zasilanie instalacji elektrycznej
2 Nieużywany
3 40 Podgrzewacz świec żarowych 2
4 50 Podgrzewana przednia szyba
5 60 Świeca żarowa diesla
6 30 Wentylator chłodzący silnik (klimatyzacja)
7 40 Główne zasilanie instalacji elektrycznej
8 30 Zapłon
9 20 Zarządzanie silnikiem
10 1 Czujnik napięcia akumulatora
11 30 Pompa ABS
12 15 Pompa paliwowa, pompa wtryskowa oleju napędowego
13 30 Układ spryskiwaczy reflektorów
14 10 Światła do jazdy dziennej (światła postojowe)
15 10 Elektrozawór sprzęgła klimatyzacji
16 15 Światła mijania po lewej stronie
17 15 Światła mijania po prawej stronie
18 10 Nadajnik czujnika H02S (katalizator)
19 Nieużywany
20 10 Zarządzanie silnikiem
21 20 Zawory ABS
22 20 Światła do jazdy dziennej (tylko reflektory ksenonowe)
23 20 Nagrzewnica dodatkowa (silnik Diesla), zasilanie sygnalizatora akustycznego (tylko ST170)
24 20 Podgrzewacz świecy żarowej 1, subwoofer (tylko ST170)
25 15 Światła do jazdy dziennej (tylko konwencjonalne reflektory)
26 10 Wiązka główna lewa strona
27 10 Wiązka główna prawa strona
28 10 Podgrzewana przednia szyba, nagrzewnica zasilana olejem napędowym, silnik wysokoprężny
29 30 Wentylator chłodzący silnik (klimatyzacja)
64 30 Silnik dmuchawy nagrzewnicy
65 30 Wentylator chłodnicy silnika
Zobacz także:  Ford Ecosport II (2022) - schematy bezpieczników i przekaźników

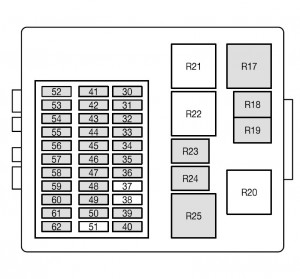

Centralna skrzynka bezpieczników (przedział pasażerski)

Ford Focus I (1998-2004) (wersja europejska) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
30 10 Przełącznik światła
31 15 Radio
32 15 Kierunkowskaz (GEM)
33 20 Klakson, elektryczne siedzenie
34 20 Elektryczny szyberdach
35 7,5 Oświetlenie wnętrza, elektryczne lusterka
36 7,5 Moduły elektroniczne, zestaw wskaźników
37 25 Elektryczne szyby, centralne globalne zamykanie (lewa strona)
38 25 Elektryczne szyby, centralne globalne zamykanie (prawa strona)
39 Nieużywany
40 10 Światło cofania
41 7,5 Radio (akcesoria)
42 15 Światła stopu
43 15 Elektryczne szyby, wycieraczka tylnej szyby
44 20 Przednie i tylne światła przeciwmgielne
45 7,5 Klimatyzacja, recyrkulacja powietrza
46 7,5 Moduł ABS
47 15 Zapalniczka do cygar, centralny punkt zasilania
48 10 Złącze łącza danych
49 25 Podgrzewana tylna szyba
50 7,5 Podgrzewane lusterka
51 Nieużywany
52 15 Podgrzewane przednie siedzenia
53 10 Światła cofania, podgrzewane dysze spryskiwaczy
54 Nieużywany
55 25 Elektrycznie sterowane przednie szyby
56 20 Wycieraczka przedniej szyby
57 7,5 Światła pozycyjne z prawej strony
58 7,5 Światła pozycyjne po lewej stronie
59 10 Przełącznik światła
60 7,5 Moduł poduszki powietrznej
61 7,5 Moduły elektroniczne, zestaw wskaźników
62 7,5 Oświetlenie tablicy rejestracyjnej
63 20 Centralny zamek (z tyłu skrzynki bezpieczników)
Zobacz także:  Ford Transit Courier (2021-2023) - schematy bezpieczników i przekaźników
