W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiata Ducato III z lat: 2015, 2016, 2017, 2018, 2019.
Fiat Ducato III, produkowany w latach 2015-2019, to nowoczesny i zaawansowany technologicznie samochód dostawczy, który zdobył sobie uznanie dzięki swojej niezawodności, pojemności ładunkowej i innowacyjnym rozwiązaniom. Jest to model, który spełnia różnorodne potrzeby biznesowe i idealnie sprawdza się w dziedzinach transportu i logistyki.
Wygląd zewnętrzny Fiata Ducato III charakteryzuje się nowoczesnym designem, z dynamicznymi liniami i aerodynamicznym kształtem nadwozia. Posiada on również praktyczne rozwiązania, takie jak duże drzwi ładunkowe, ułatwiające załadunek i rozładunek towarów. Estetyka i funkcjonalność idą tu w parze.
Wnętrze Fiata Ducato III zostało zaprojektowane z myślą o ergonomii i komforcie kierowcy. Kabina jest przestronna, a kokpit oferuje łatwy dostęp do wszystkich niezbędnych elementów sterujących. Deska rozdzielcza została starannie zaprojektowana, aby zapewnić przejrzystość i intuicyjną obsługę. Wygodne siedzenia i liczne schowki zwiększają komfort jazdy i organizację przestrzeni.
Pod względem mechanicznym, Fiat Ducato III oferuje różne jednostki napędowe, w tym silniki benzynowe, dieselowe oraz gazowe. Silniki te charakteryzują się niezawodnością, oszczędnością paliwa i odpowiednim momentem obrotowym, co wpływa na wydajność i osiągi podczas codziennej pracy.
Duża pojemność ładunkowa Fiata Ducato III to jedna z jego największych zalet. Bez względu na wariant nadwozia, pojazd oferuje dużą przestrzeń do przewozu towarów o różnych rozmiarach i kształtach. Elastyczność konfiguracji pozwala dostosować przestrzeń ładunkową do indywidualnych potrzeb biznesowych.
W kwestii bezpieczeństwa, Fiat Ducato III został wyposażony w zaawansowane systemy wspomagające, takie jak ABS, ESP, system kontroli trakcji oraz systemy wspomagające ruszanie pod górę i asystenta hamowania awaryjnego. Dostępne są również opcjonalne funkcje, takie jak kamera cofania i system monitorowania martwego pola.
Opinie na temat Fiata Ducato III są zazwyczaj bardzo pozytywne. Użytkownicy chwalą go za niezawodność, wydajność, komfort jazdy i zaawansowane rozwiązania technologiczne.

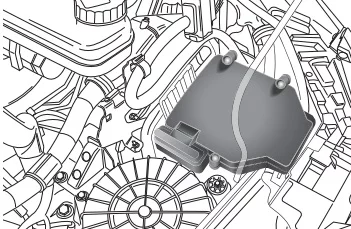

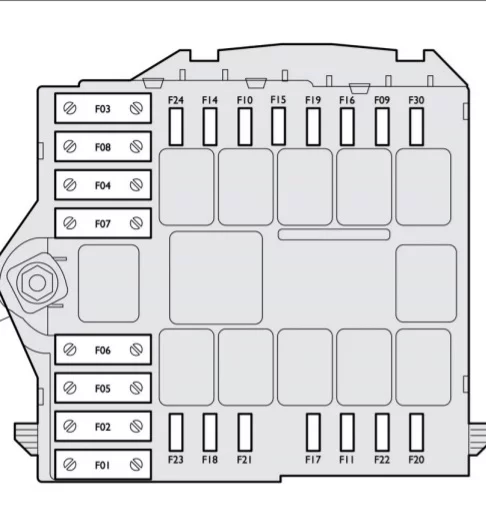

Komora silnika
| Numer | Ampery [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F01 | 40 | Pompa ABS (+akumulatora) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F02 | 50 | Świece żarowe (+akumulatora) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F03 | 30 | Wyłącznik zapłonu (+akumulatora) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F04 | 40 | Centralka webasto (+akumulatora) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F05 | 20/50 | Wentylacja kabiny z webasto (+ akumulatora) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F06 | 40/60 | Wentylator wysokiej prędkości układu chłodzenia silnika (+akumulatora) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F07 | 40/50/60 | Wentylator niskiej prędkości układu chłodzenia silnika (+akumulatora) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F08 | 40 | Wentylator kabiny (+ kluczyka) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F09 | 15 | Pompa spryskiwacza szyby przednie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 15 | Klakson | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 15 | Instalacja i.e. (układy wtórne) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 15 | Światło drogowe prawe | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 15 | Światło drogowe lewe | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F16 | 7,5 | Instalacja i.e. (+kluczyka) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 7,5 | Instalacja i.e. (układy pierwotne) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 7,5 | Centralka kontroli silnika (+ akumulatora) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 7,5 | Sprężarka klimatyzacji | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 30 | Pompy spryskiwaczy reflektorów | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 15 | Pompa paliwa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | 20 | Instalacja i.e. (układy pierwotne) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | 30 | Elektrozawory ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | 7,5 | Automatyczna skrzynia biegów 8 (+kluczyka) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | 15 | Przednie światła przeciwmgłowe | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

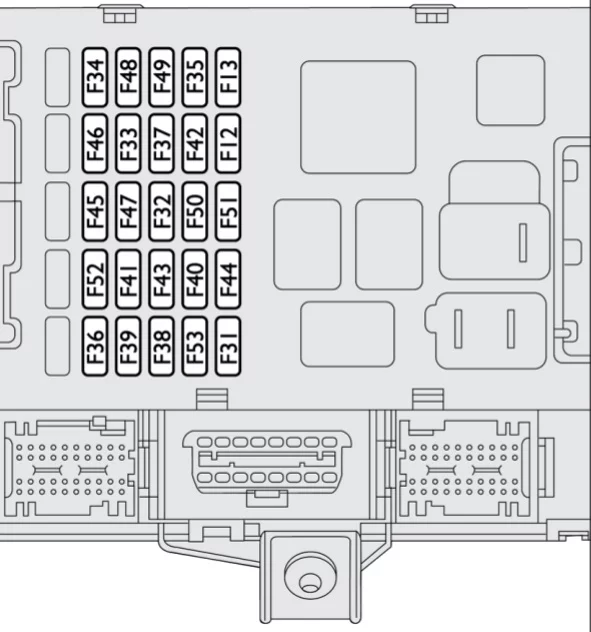

Skrzynka bezpieczników na desce rozdzielczej
Aby uzyskać dostęp do bezpieczników w skrzynce bezpieczników na desce rozdzielczej, poluzuj śruby mocujące A i zdejmij pokrywę.
| Numer | Ampery [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 7,5 | Światło mijania prawe | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 7,5 | Światło mijania lewe, korektor ustawienia reflektora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | 5 | Przekaźnik skrzynki bezpieczników w komorze silnika;
Przekaźnik skrzynki bezpieczników w desce rozdzielczej (+kluczyka). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | 7,5 | Światła wewnętrzne Minibus (awaryjne) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F33 | 7,5 | Tylne gniazdko prądowe | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F34 | 7,5 | Rezerwowy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F35 | 7,5 | Światła biegu wstecznego;
Centralka servotronic; Czujnik wody w filtrze oleju napędowego (+kluczyka). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | 10 | Centralka zamka centralnego (+ akumulatora) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F37 | 7,5 | Sterowanie światłami stop (głównymi);
Trzecie światło stop; Zestaw wskaźników (+ kluczyka). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F38 | 10 | Przekaźnik skrzynki bezpieczników w desce rozdzielczej (+akumulatora) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F39 | 10 | Gniazdko EOBD;
Radio; Sterowanie klimatyzacji; Alarm; Tachograf; Timer webasto (+ akumulatora). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F40 | 15 | Szyba tylna lewa podgrzewana;
Podgrzewanie lusterka wstecznego po stronie kierowcy. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F41 | 15 | Szyba tylna lewa podgrzewana;
Podgrzewanie lusterka wstecznego po stronie pasażera. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F42 | 7,5 | ABS;
ASR; ESP; Sterowanie światłami stop (wtórne) (+ kluczyka). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F43 | 20 | Wycieraczka szyby (+kluczyka) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F44 | 20 | Zapalniczka;
Gniazdko prądowe przednie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F45 | 7,5 | Sterowanie w drzwiach po stronie kierowcy;
Sterowanie w drzwiach po stronie pasażera. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F47 | 20 | Podnośnik szyby po stronie kierowcy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F48 | 20 | Podnośnik szyby po stronie pasażera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F49 | 7,5 | Radio;
Podnośniki szyb po stronie kierowcy; Sterowanie w desce rozdzielczej; Centralka alarmu; Czujnik deszczu (+ kluczyka). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F50 | 20 | Airbag (+kluczyka) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F51 | 5 | Sterowanie klimatyzacją;
Cruise control; Tachograf (+ kluczyka). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F52 | 7,5 | Przekaźnik opcjonalnej skrzynki bezpieczników | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F53 | 7,5 | Zestaw wskaźników;
Światła tylne przeciwmgielne (+akumulatora). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Opcjonalna skrzynka bezpieczników na prawym środkowym słupku
Aby uzyskać dostęp, zdejmij pokrywę ochronną.
| Numer | Ampery [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F54 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F55 | 15 | Podgrzewane siedzenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F56 | 15 | Tylne gniazdko prądowe pasażera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F57 | 10 | Nagrzewnica dodatkowa pod siedzeniem | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F58 | 10 | Światła pozycyjne boczne | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F59 | 7,5 | Zawieszenia samopoziomujące (+akumulatora) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F60 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F61 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F62 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F63 | 10 | Sterowanie nagrzewnicą dodatkową pasażera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F64 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F65 | 30 | Wentylator nagrzewnicy dodatkowej pasażera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
