Fiat Ducato III (2020-2023) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiata Ducato III z lat: 2020, 2021, 2022, 2023. Fiat Ducato III, produkowany od 2020 do 2023 roku, to nowoczesny samochód dostawczy, który oferuje zaawansowane technologie, wysoką wydajność i nowatorskie rozwiązania. Jest to model, który kontynuuje sukces poprzednich generacji i spełnia rosnące wymagania […]

05/15/2023
Czas czytania: 4 minut
Fiat Ducato III (2020-2023) - schematy bezpieczników i przekaźników
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiata Ducato III z lat: 2020, 2021, 2022, 2023.

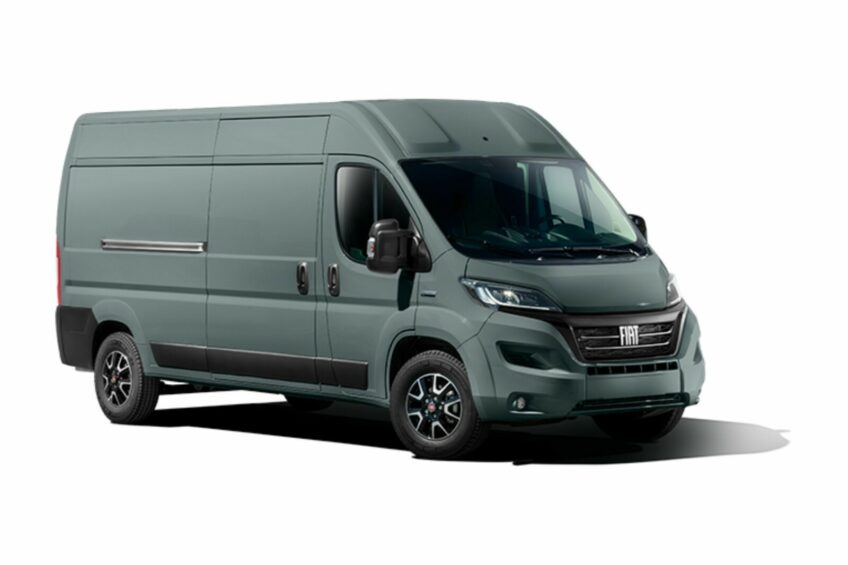

Fiat Ducato III, produkowany od 2020 do 2023 roku, to nowoczesny samochód dostawczy, który oferuje zaawansowane technologie, wysoką wydajność i nowatorskie rozwiązania. Jest to model, który kontynuuje sukces poprzednich generacji i spełnia rosnące wymagania branży transportowej.

Wygląd zewnętrzny Fiata Ducato III zachowuje charakterystyczne cechy samochodów dostawczych, ale z nowoczesnymi akcentami. Dynamika linii i aerodynamiczne kształty nadwozia wpływają na poprawę osiągów i efektywności paliwowej. Nowoczesny design nadaje mu profesjonalny i nowoczesny wygląd.

Wnętrze Fiata Ducato III zostało zaprojektowane z myślą o ergonomii i komforcie kierowcy. Kabina jest przestronna, a układ elementów sterujących jest intuicyjny i łatwy w obsłudze. Wygodne siedzenia, liczne schowki i funkcjonalne rozwiązania organizacyjne zwiększają komfort jazdy i ułatwiają codzienną pracę.

Pod względem mechanicznym, Fiat Ducato III oferuje różne silniki, w tym zarówno jednostki wysokoprężne, jak i benzynowe. Dzięki zastosowaniu zaawansowanych technologii, silniki te charakteryzują się oszczędnością paliwa, niskimi emisjami i wysoką wydajnością. Możliwość wyboru odpowiedniego napędu zapewnia elastyczność i dostosowanie do indywidualnych potrzeb.

Pojemność ładunkowa Fiata Ducato III jest nadal imponująca, co czyni go idealnym rozwiązaniem dla przedsiębiorców i firm transportowych. Dostępne są różne wersje nadwoziowe, umożliwiające przewóz towarów o różnych rozmiarach i kształtach. Praktyczne rozwiązania w przestrzeni ładunkowej ułatwiają organizację towarów i zwiększają efektywność pracy.

Zobacz także:  Fiat Tempra i Marengo (1990-1996) - schematy bezpieczników i przekaźników

W zakresie bezpieczeństwa, Fiat Ducato III został wyposażony w zaawansowane systemy asystujące, takie jak system kontroli trakcji, system stabilizacji toru jazdy, system monitorowania martwego pola i systemy wspomagające ruszanie pod górę. Dodatkowo, dostępne są opcjonalne funkcje, takie jak system rozpoznawania znaków drogowych i system monitorowania zmęczenia kierowcy.

Opinie na temat Fiata Ducato III są zazwyczaj pozytywne. Użytkownicy chwalą go za niezawodność, wydajność, nowoczesne technologie i komfort jazdy.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

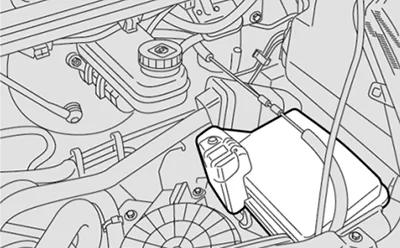

Komora silnika

Aby uzyskać dostęp do jednostki w komorze silnika, konieczne jest zdjęcie odpowiedniej osłony.

Fiat Ducato III (2020-2023) - schematy bezpieczników i przekaźników

  1. Działaj na zamek w górnej części pokrywy, naciskając go w dół, aby go zdjąć.
  2. Zdejmij pokrywę, przesuwając ją do góry.
  3. Po wymianie bezpiecznika upewnij się, że pokrywa jest prawidłowo zamknięta.

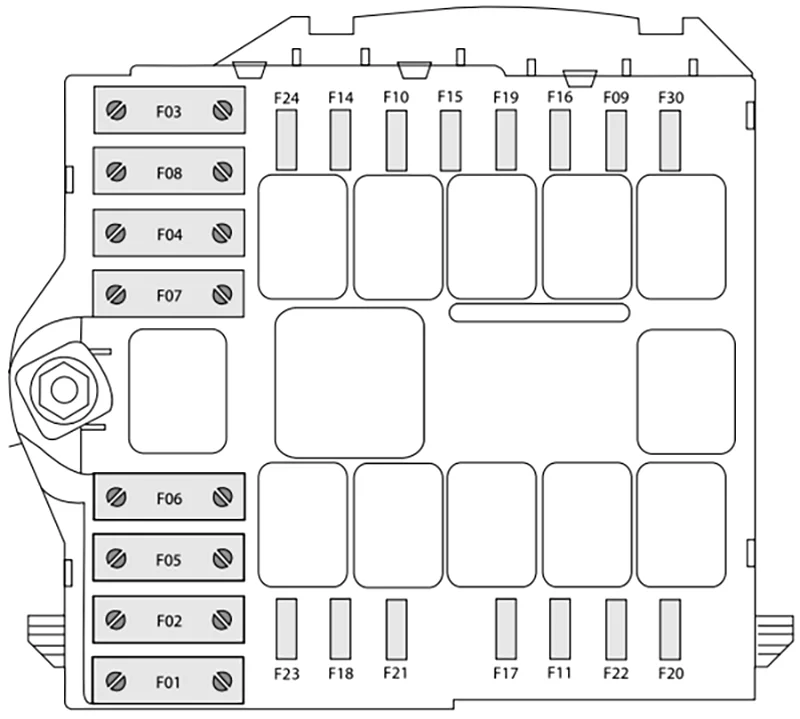

Fiat Ducato III (2020-2023) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F01 40A Elektroniczna kontrola stabilności (ESC) – pompa
F02 50A Świece żarowe (+bateria)
F03 30A Włącznik (+bateria)
F04 20 podgrzewacz filtra paliwa
F05 20 Wentylacja wewnętrzna z webasto (+akumulator)
F06 40A/60A Wentylator chłodzący silnik o dużej prędkości (+akumulator)
F07 50A/60A Wentylator chłodzący silnik o dużej prędkości (+akumulator)
F08 40A Wentylator przedziału pasażerskiego (+klucz)
F09 20 tylna siła wyjściowa
F10 15A Klakson
F11 15A tj. system (usługi wtórne)
F14 7,5A siła wyjściowa
F15 7,5A Port USB
F 16 7,5A Moduł sterujący ECM
F17 20 Moduł sterujący ECM – obciążenia wtórne
F18 7,5A Sterownik silnika (+akumulator)
F19 7,5A Moduł sterujący silnika – ECM
F20 30A Spryskiwacz do szyb
F21 15A pompa paliwowa
F22 20 tj. system (usługi podstawowe)
F23 20 Elektroniczna kontrola stabilności (ESC)
F24 7,5A cewka pompy paliwa
F30 15A podgrzewacz lustra
Zobacz także:  Fiat Sedici (2006-2014) - schematy bezpieczników i przekaźników

Centralny uchwyt bezpiecznika na dodatnim biegunie akumulatora

Centralny uchwyt bezpiecznika znajduje się na dodatnim biegunie akumulatora. Aby uzyskać dostęp do bezpieczników, otwórz pokrywę pokrywy jednostki sterującej. W celu wymiany tych bezpieczników zwrócić się do ASO Fiata.



Przedział pasażerski

Jednostka umieszczona po prawej stronie deski rozdzielczej, po lewej stronie kolumny kierownicy.

Fiat Ducato III (2020-2023) - schematy bezpieczników i przekaźników

Aby uzyskać dostęp do jednostki sterującej znajdującej się po lewej stronie deski rozdzielczej (po stronie kierowcy), poluzuj dwie śruby  A  kluczem krzyżakowym i zdejmij pokrywę.

Zobacz także:  Fiat Fiorino i Qubo (2014-2016) - schematy bezpieczników i przekaźników

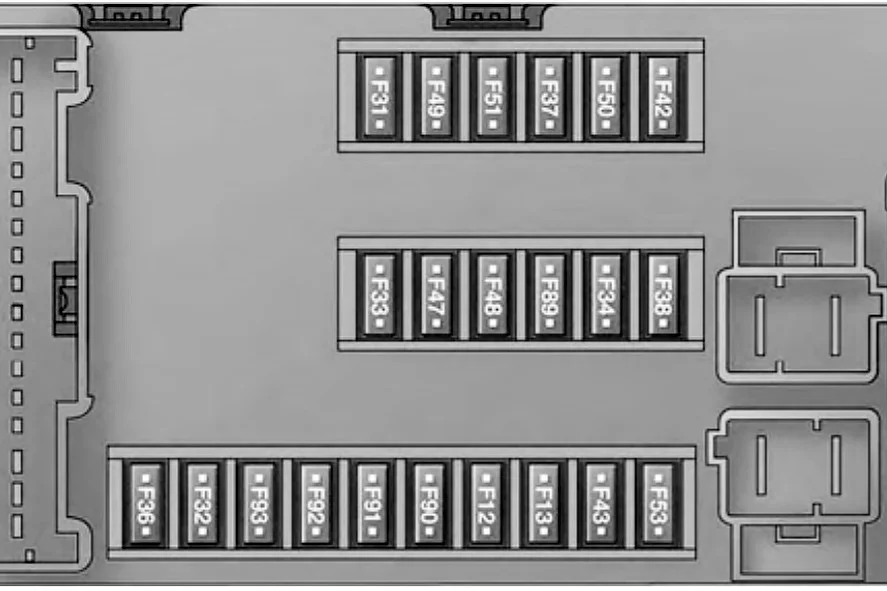

Fiat Ducato III (2020-2023) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F12 10 A Światła mijania z prawej strony
F13 10 A Światło mijania po lewej stronie
F31 5A Int/A
F32 10 A SBMT
F33
F34 7,5A oświetlenie wewnętrzne
F35
F36 15A +30 (ACM – TPCU – RRM – DLC)
F37 5A INT (światło hamowania – IPC)
F38 15A Centralny zamek centralny drzwi
F42 5A INT (BSM – SAS – Światło hamowania NC)
F43 20 lat pompa spryskiwacza przedniej szyby
F47 20 lat Podnośnik szyby po prawej stronie
F48 20 lat Podnośnik szyby po lewej stronie
F49 5A INT (PAM – CCS – RRM – ECM)
F50 7,5A INT (ORC)
F51 5A INT (kamera cofania-AUX)
F53 5A +30 (CPI)
F90 7,5A Światła drogowe po lewej stronie
F91 7,5A Światła drogowe z prawej strony
F92 7,5A Światło przeciwmgielne po lewej stronie
F93 7,5A Światło przeciwmgielne po prawej stronie

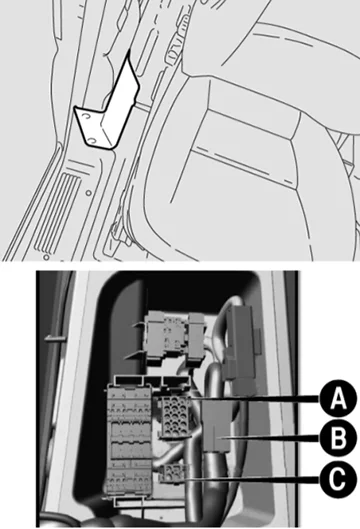

Jednostka umieszczona w otworze drzwi pasażera – tylna strona (jeśli jest na wyposażeniu)

Fiat Ducato III (2020-2023) - schematy bezpieczników i przekaźników

Aby uzyskać dostęp do urządzenia z predyspozycjami do montażu akcesoriów związanych z przebudową pojazdu  A, BC,  należy odkręcić dwie śruby mocujące pokrywę kluczem krzyżakowym i wyjąć ją.
