W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiata Ducato III z lat: 2011, 2012, 2013, 2014.

Fiat Ducato III, produkowany w latach 2011-2014, to wszechstronny samochód dostawczy, który zdobył sobie uznanie dzięki swojej niezawodności, pojemności ładunkowej i nowoczesnym rozwiązaniom. Jest to model, który znalazł szerokie zastosowanie w różnych branżach, od logistyki po budownictwo, ze względu na swoją solidną konstrukcję i funkcjonalność.

Wygląd zewnętrzny Fiata Ducato III jest charakterystyczny dla samochodów dostawczych, ale z nowoczesnymi akcentami. Ma on solidne i praktyczne nadwozie, z dużymi drzwiami ładunkowymi ułatwiającymi załadunek i rozładunek. Linie nadwozia są płynne i aerodynamiczne, co wpływa na poprawę osiągów i ekonomii paliwa.

Wnętrze Fiata Ducato III zostało zaprojektowane z myślą o funkcjonalności i wygodzie kierowcy. Kabina jest przestronna i oferuje wygodne siedzenia oraz intuicyjnie rozmieszczone elementy sterujące. Deska rozdzielcza jest czytelna i łatwa w obsłudze, a ergonomiczne rozmieszczenie paneli i schowków ułatwia organizację miejsca pracy.

Pod względem mechanicznym, Fiat Ducato III oferuje różne jednostki napędowe, w tym zarówno silniki benzynowe, jak i wysokoprężne. Silniki te charakteryzują się niezawodnością, oszczędnością paliwa i odpowiednią mocą do efektywnego poruszania się w różnych warunkach drogowych.

Pojemność ładunkowa Fiata Ducato III jest imponująca, co czyni go doskonałym wyborem dla przedsiębiorców i firm transportowych. W zależności od wariantu nadwozia, pojazd może pomieścić dużą ilość towarów o różnych rozmiarach i kształtach. Dodatkowo, łatwa adaptacja przestrzeni ładunkowej i możliwość zamontowania dodatkowych systemów mocowania ułatwiają organizację ładunku.

Zobacz także:  Fiat 500X (2023) - schematy bezpieczników i przekaźników

W kwestii bezpieczeństwa, Fiat Ducato III został wyposażony w systemy wspomagające, takie jak ABS, ESP, system kontroli trakcji i system wspomagania ruszania pod górę. W niektórych wersjach dostępne są również systemy wspomagające podczas parkowania oraz systemy monitorowania ciśnienia w oponach.

Opinie na temat Fiata Ducato III są zazwyczaj pozytywne. Użytkownicy chwalą go za niezawodność, wszechstronność, komfort jazdy i ekonomiczne zużycie paliwa.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

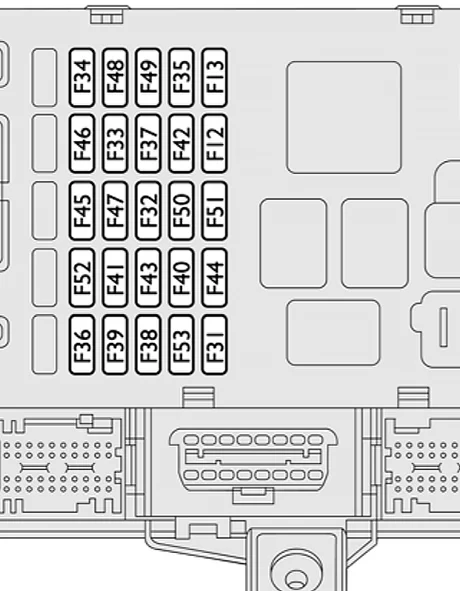

Skrzynka bezpieczników na desce rozdzielczej

Aby uzyskać dostęp do skrzynki bezpieczników deski rozdzielczej, należy wykręcić śruby A i zdjąć obudowę.

Fiat Ducato III (2011-2014) - schematy bezpieczników i przekaźników

Fiat Ducato III (2011-2014) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
F12 Prawe światło mijania 7,5A
F13 Światło mijania lewe, korektor orientacji reflektorów 7,5A
F31 Przekaźnik jednostki sterującej silnika, przekaźnik jednostki sterującej deski rozdzielczej (+ klucz) 7,5A
F32 Oświetlenie wnętrza Minibus (awaryjne) 10 A
F33 tylne gniazdo zasilania 15A
F34
F35 Światło cofania, jednostka sterująca Servotronic, czujnik wody w filtrze oleju napędowego, (+klucz) 7,5A
F36 Centralka zamka centralnego (+bateria) 15A
F37 Sterowanie światłami hamowania (główne), trzecie światło hamowania, deska rozdzielcza (+kluczyk) 7,5A
F38 Przekaźnik jednostki sterującej deski rozdzielczej (+bateria) 10 A
F39 Port EOBD, Sprzęt radiowy, Sterowanie klimatyzacją, Alarm, Tachograf, Timer Webasto (+bateria) 10 A
F40 Lewa ogrzewana tylna szyba, odszranianie lusterka bocznego kierowcy 15A
F41 Prawe ogrzewane tylne okno, odszranianie lusterka bocznego pasażera 15A
F42 ABS, ASR, ESP, sterowanie światłami hamowania (wtórne) (+ klucz) 7,5A
F43 Wycieraczki (+klucz) 30A
F44 Zapalniczka, gniazdko 20
F45 Sterowanie drzwiami kierowcy, Sterowanie drzwiami pasażera 7,5A
F46
F47 Regulator szyb po stronie kierowcy 20
F48 Regulator szyby bocznej pasażera 20
F49 Wyposażenie radiowe, Regulator szyby bocznej kierowcy, Sterowanie na desce rozdzielczej, Centralka alarmowa, Czujnik deszczu (+kluczyk) 7,5A
F50 Poduszka powietrzna (+klucz) 7,5A
F51 Kontrola klimatyzacji, tempomat, tachograf (+klucz) 7,5A
F52 Opcjonalny przekaźnik jednostki sterującej 7,5A
F53 Deska rozdzielcza, tylne światło przeciwmgielne (+akumulator) 7,5A

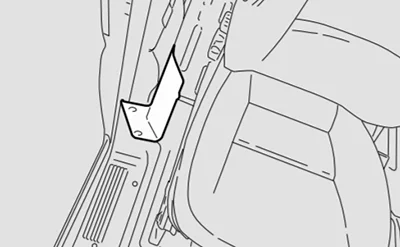

Opcjonalna jednostka sterująca na prawym środkowym słupku

Fiat Ducato III (2011-2014) - schematy bezpieczników i przekaźników

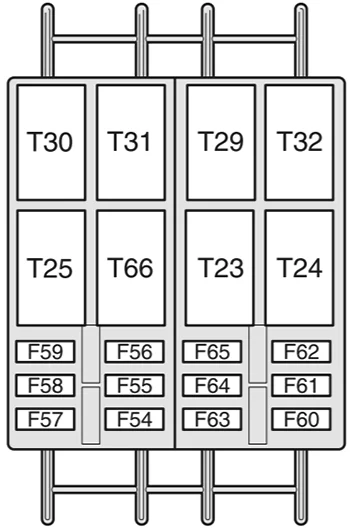

Aby uzyskać dostęp do skrzynki bezpieczników, zdejmij pokrywę ochronną.

Fiat Ducato III (2011-2014) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
F54
F55 podgrzewane siedzenia 15A
F56 tylne gniazdo zasilania 15A
F57 Dodatkowa grzałka pod siedzeniem 10 A
F58 boczne światła obrysowe 10 A
F59 Zawieszenia samopoziomujące (+akumulator) 7,5A
F60
F61
F62
F63 Sterowanie ogrzewaniem pomocniczym dla pasażerów 10 A
F64
F65 Dodatkowy wentylator nagrzewnicy dla pasażerów 30A
Zobacz także:  Fiat 500 (2007-2009) - schematy bezpieczników i przekaźników

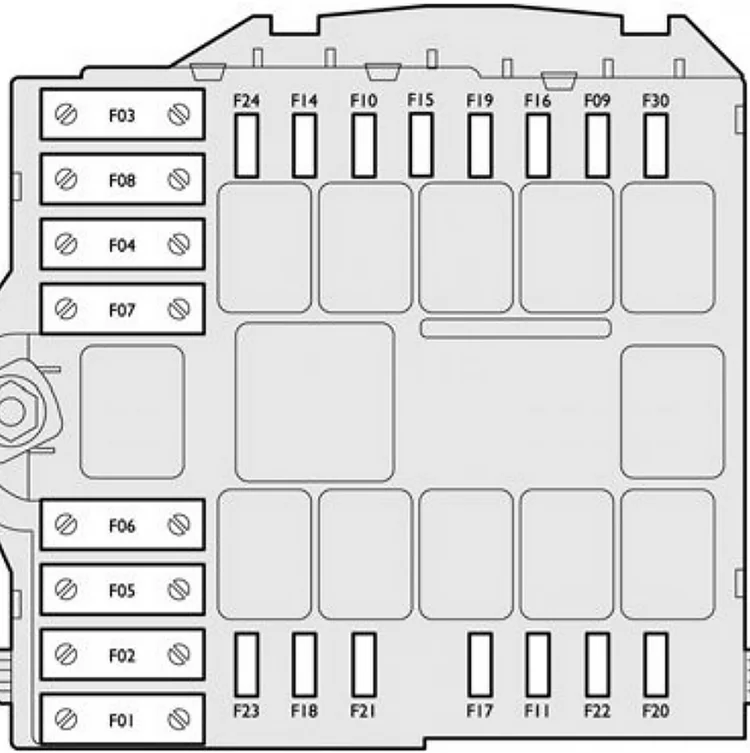

Skrzynka bezpieczników w komorze silnika

Fiat Ducato III (2011-2014) - schematy bezpieczników i przekaźników

Aby uzyskać dostęp do skrzynki bezpieczników, zdejmij pokrywę ochronną.

Fiat Ducato III (2011-2014) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
F10 Pompa ABS (+akumulator) 40A
F02 Podgrzewacze (+akumulator) 50A
F03 Wyłącznik zasilania (+bateria) 30A
F04 sterownik webasto (+akumulator) 20
F05 Wentylacja kabiny z webasto (+akumulator) 20
F06 Wentylator chłodzący silnik o dużej prędkości (+akumulator) 40A/60A
F07 Wentylator chłodzący silnik o niskiej prędkości (+akumulator) 40A/50A
F08 Wentylator wewnętrzny (+klucz) 40A
F09 pompa spryskiwacza przedniej szyby 20
F10 Klakson 15A
F11 tj. system (usługi wtórne) 15A
F14 Prawe światło drogowe 7,5A
F15 Lewa wiązka główna 7,5A
F 16 tj. system (+klucz) 7,5A
F17 tj. system (usługi podstawowe) 10 A
F18 Sterownik silnika (+akumulator) 7,5A
F19 sprężarka klimatyzacji 7,5A
F20 pompa spryskiwacza reflektorów 30A
F21 pompa paliwowa 15A
F22 tj. system (usługi podstawowe) 20
F23 Elektrozawory ABS 30A
F24 Automatyczna skrzynia biegów 8 (+klucz) 15A
F30 Światła przeciwmgielne 15A
