W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Dodge RAM 1500, 2500, 3500 z lat: 2009, 2010, 2011.

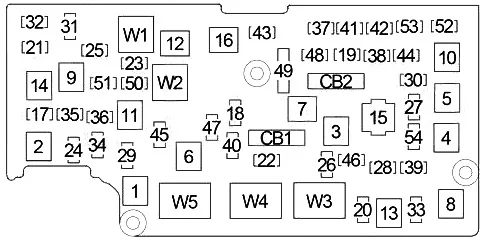

Schemat skrzynki bezpieczników w komorze silnika
Całkowicie zintegrowany moduł zasilania (TIPM) znajduje się w komorze silnika w pobliżu akumulatora. To centrum zawiera bezpieczniki kasetowe i mini bezpieczniki. Opis każdego bezpiecznika i elementu może być wybity na wewnętrznej pokrywie, w przeciwnym razie numer wnęki każdego bezpiecznika jest wybity na wewnętrznej pokrywie, co odpowiada poniższej tabeli.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | – | – |
| 2 | 30 | Holowanie przyczepy, schowek lewy/prawy pojemnik |
| 3 | 25 | Moduł drzwi pasażera |
| 4 | 40 | ABS |
| 5 | 30 | ABS |
| 6 | – | – |
| 7 | 25 | Moduł drzwi kierowcy |
| 8 | 30 | Moduł sterowania układem napędowym |
| 9 | 30 | Moduł zabezpieczenia hamulców |
| 10 | – | – |
| 11 | – | – |
| 12 | 40 | Przekaźnik rozrusznika |
| 13 | 60 | Przekaźnik wentylatora chłodnicy (wysoki), przekaźnik wentylatora chłodnicy (niski) |
| 14 | – | – |
| 15 | 60 | Bezpiecznik: „38”, „39”, „41”, „42” |
| 16 | – | – |
| 17 | 25 | Silnik szyberdachu |
| 18 | 25 | Moduł sterujący układu napędowego, zespół solenoidu skrzyni biegów/TRS, czujnik ciśnienia w przewodzie/zespół solenoidu o zmiennej sile, zespół solenoidu skrzyni biegów/przełącznika ciśnieniowego, czujnik zasięgu skrzyni biegów |
| 19 | 5 | Przełącznik blokady okna/drzwi – po stronie pasażera, silnik szyberdachu |
| 20 | 25 | Przekaźnik włączania/wyłączania wycieraczek przednich |
| 21 | 25 | Wysoka prędkość wycieraczek |
| 22 | 20 | Park wycieraczek |
| 23 | – | – |
| 24 | – | – |
| 25 | 10 | Złącze łącza danych, przełącznik blokady okna/drzwi — po stronie kierowcy |
| 26 | 10 | Bezprzewodowy węzeł zapłonowy |
| 27 | 15 | Przełącznik świateł stopu, przekaźnik aktywacji świateł hamowania |
| 28 | – | |
| 29 | – | |
| 30 | 25 | Moduł falownika |
| 31 | 20 | Gniazdo zasilania — tablica przyrządów, gniazdo zasilania — konsola |
| 32 | 20 | Pompa spryskiwacza przedniej szyby |
| 33 | 15 | Moduł sterujący układu napędowego |
| 34 | 15 | Moduł sterujący układu kierowniczego, klaster, górny zespół przełączników, dolny zespół przełączników |
| 35 | 20 | Moduł podgrzewanych siedzeń, |
| 36 | 20 | Moduł podgrzewanych siedzeń, przełącznik podgrzewanych tylnych siedzeń |
| 37 | 10 | Klakson |
| 38 | 20 | Klaster, przełącznik wielofunkcyjny |
| 39 | 30 | Radio, wzmacniacz |
| 40 | – | – |
| 41 | 15 | Moduł głośnomówiący, moduł kompasu, moduł ekranu wideo, moduł wideo satelitarnego |
| 42 | 10 | Sterowanie ogrzewaniem i klimatyzacją, lampa pod maską |
| 43 | 10 | Klakson |
| 44 | 10 | Moduł kontrolera urządzeń przytrzymujących pasażerów |
| 45 | 10 | Moduł kontrolera urządzeń przytrzymujących pasażerów |
| 46 | – | – |
| 47 | 10 | Sterowanie ogrzewaniem i klimatyzacją, czujnik podczerwieni, moduł wspomagania parkowania |
| 48 | 20 | Zapalniczka do cygar, zapalniczka do cygar – konsola środkowa |
| 49 | 20 | Gniazdo zasilania — tylne |
| 50 | 25 | Moduł sterujący układu napędowego, cewki zapłonowe, kondensator zapłonowy, wtryskiwacz paliwa, |
| 51 | 20 | 3,7L.: Elektromagnes zaworu krótkiego kanału |
| 52 | 10 | Moduł sterowania układem napędowym, moduł odłączania przedniej osi |
| 53 | 15 | Przełącznik wielofunkcyjny, moduł sterujący układu kierowniczego, wewnętrzne lusterko wsteczne, klaster, przełącznik wyboru skrzynki rozdzielczej |
| 54 | – | – |
| CB1 | 25 | Przełącznik fotela kierowcy/pasażera , moduł pamięci fotela, przełącznik regulacji odcinka lędźwiowego fotela kierowcy/pasażera |
| CB2 | 25 | Wyłącznik zamka szyb/drzwi – po stronie kierowcy, przesuwny włącznik podświetlenia, bezpiecznik: „19” |
| W1 | ||
| W2 | ||
| W3 | ||
| W4 | ||
