W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Dodge RAM 1500 z lat: 2021.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

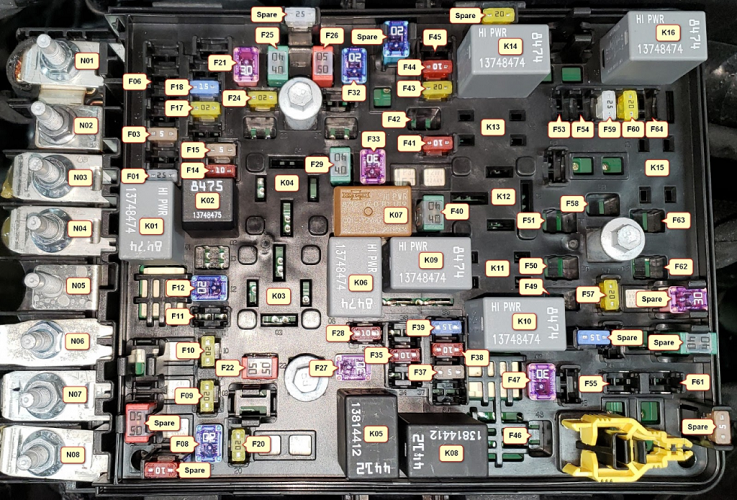

CENTRUM DYSTRYBUCJI ENERGII

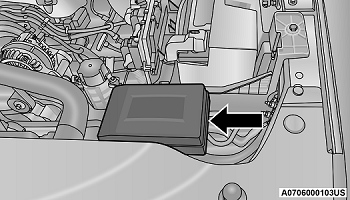

Power Distribution Center znajduje się w komorze silnika w pobliżu akumulatora. To centrum zawiera bezpieczniki kasetowe, mikrobezpieczniki, przekaźniki i wyłączniki. Opis każdego bezpiecznika i elementu może być wybity na wewnętrznej pokrywie, w przeciwnym razie numer wnęki każdego bezpiecznika jest wybity na wewnętrznej pokrywie, co odpowiada poniższej tabeli.
| Wgłębienie | Bezpiecznik kasetowy | Mikrobezpiecznik | Opis |
| * Jeśli jest na wyposażeniu | |||
| F01 | – | 25 A Wyczyść | Silnik pompy paliwa |
| F02 | – | – | Zapasowy |
| F03 | – | 5 A Tan | Agregat silnikowo-prądnicowy eTorque (MGU) – jeśli jest na wyposażeniu |
| F04 | – | – | Zapasowy |
| F05 | – | – | Zapasowy |
| F06 | – | 10 A czerwony | Zapasowy |
| F07 | – | – | Zapasowy |
| F08 | 20 A niebieski | – | Lampa cofania przyczepy holowniczej |
| F09 | – | 20 A żółty | Lampka stop i kierunkowskaz przyczepy w lewo |
| F10 | – | 20 A żółty | Lampka stop i kierunkowskaz przyczepy w prawo |
| F11 | – | 15 A niebieski | ŚWIATŁA IDENTYFIKACYJNE/OBRYSOWE * |
| F12 | 20 A niebieski | – | Lampa do holowania przyczepy |
| F13 | – | – | Zapasowy |
| F14 | – | 10 A czerwony | Sprzęgło klimatyzacji |
| F15 | – | 5 A Tan | Inteligentny czujnik akumulatora (IBS) |
| F 16 | – | – | SPD * |
| F17 | – | 20 A żółty | Zawieszenie pneumatyczne |
| F18 | – | 15 A niebieski | AGS / Zawór chłodzenia tylnej osi / Aktywna zapora powietrza |
| F19 | – | – | Zapasowy |
| F20 | – | 20 A żółty | Regulowane pedały |
| F21 | 30 Amp Różowy | – | Krok boczny mocy |
| F22 | 50 A czerwony | – | Moduł powietrzny |
| F23 | – | – | Zapasowy |
| F24 | – | 20 A żółty | Moduł kontroli skrzyni biegów (TCM), moduł Shift by Wire (SBW) |
| F25 | 40 A zielony | – | MOD CBC 4 Światła zewnętrzne 2 |
| F26 | 50 A czerwony | – | Moduł ESP |
| F27 | 30 Amp Różowy | – | Przednia wycieraczka |
| F28 | – | 10 A czerwony | PCM/ECM |
| F29 | 40 A zielony | – | Moduł elektronicznego programu stabilności (ESP) |
| F30 | – | – | Zapasowy |
| F31 | – | – | Zapasowy |
| F32 | 20 A niebieski | – | Elektroniczny moduł sterujący (ECM) / moduł sterujący układu napędowego (PCM) |
| F33 | 30 Amp Różowy | – | Pompa próżniowa hamulca |
| F34 | – | – | Zapasowy |
| F35 | – | 10 A czerwony | Elektroniczny moduł sterujący (ECM) / Moduł sterujący układu napędowego (PCM) / Moduł zasilacza eTorque (PPU) / Moduł generatora silnika (MGU) / Budzenie / Elektryczne wspomaganie kierownicy / Moduł aktywnej masy dostrojonej (ATMM) / ESP |
| F36 | – | – | Zapasowy |
| F37 | – | 5 A Tan | Wyjście przełącznika Run/Start (R/S) do wewnętrznego centrum dystrybucji zasilania (IPDC) |
| F38 | – | 10 A czerwony | Moduł sterownika układu napędowego (DTCM) / aktywny zawór temperatury chłodzenia |
| F39 | – | 15 A niebieski | Moduł aktywnej masy dostrojonej (ATMM) |
| F40 | 40 A zielony | – | Rozrusznik |
| F41 | – | 10 A czerwony | Kamery na podczerwień (IRCAM) Grzejniki |
| F42 | 20 A niebieski | – | PRZEŁĄCZNIK POMOCNICZY #5 * |
| F43 | – | 20 A żółty | Jednostka generatora silnika (MGU) Pompa płynu chłodzącego |
| F44 | – | 10 A czerwony | Kamera do przyczepy |
| F45 | – | 10 A czerwony | SPD * |
| F46 | 30 Amp Różowy | – | Podgrzewacz paliwa |
| F47 | 30 Amp Różowy | – | Tylny odszraniacz |
| F48 | – | – | Zapasowy |
| F49 | 30 Amp Różowy | – | Sterowanie grzałką (tylko Diesel) |
| F50 | 20 A niebieski | – | PRZEŁĄCZNIK POMOCNICZY #6 * |
| F51 | 25 A biały | – | SILNIK POMPY PALIWA #1 * |
| F52 | – | – | Zapasowy |
| F53 | – | 10 A czerwony | Pompa zasilająca / oczyszczająca * |
| F54 | – | 15 A niebieski | PCM |
| F55 | – | 15 A niebieski | Prawy reflektor HID |
| F56 | – | – | Zapasowy |
| F57 | – | 20 A żółty | Klakson |
| F58 | 25 A biały | – | SILNIK POMPY PALIWA #2 * |
| F59 | – | 25 A Wyczyść | Wtryskiwacze / Cewka zapłonowa IGN / Moduł świec żarowych |
| F60 | – | 20 A żółty | Elektroniczny moduł sterujący (ECM) / Moduł sterujący układu napędowego (PCM) / Siłownik (ACT) Zawór krótkiego biegu |
| F61 | – | 15 A niebieski | Lewy reflektor HID/zapasowy |
| F62 | 60 Amp niebieski
40 A zielony |
– | Świeca żarowa (DSL) / pompa płynu chłodzącego LTR (TRX) |
| F63 | 20 A niebieski | – | Czujnik NOx |
| F64 | – | 10 A czerwony | Czujnik cząstek stałych (PM)* |
| Bezpieczniki wysokoprądowe | |||||
| Numer | Rodzaj | Ampery [A] | Kolor | Opis | |
| N01 | BUS | BUS | Srebro | Kanał B+ BUS | |
| N02 | Zapasowy | ||||
| N03 | Wysoki prąd | 80 | Srebro | Zasilanie wewnętrznego centrum dystrybucji zasilania (IPDC) 1 | |
| N04 | Wysoki prąd | 80 | Srebro | Zasilanie wewnętrznego centrum dystrybucji zasilania (IPDC) 2 | |
| N05 | Wysoki prąd | 150 | Srebro | Pomocnicze Centrum Dystrybucji Zasilania (PDC) | |
| N06 | Wysoki prąd | 300 | Srebro | Generator zasilacza (PPU) – eTorque | |
| N07 | Wysoki prąd | 80 | Srebro | Elektryczne wspomaganie kierownicy (EPS) | |
| N08 | Wysoki prąd | 100 | Srebro | Wentylator chłodnicy | |
| Przekaźniki | |||||
| Numer | Rodzaj | Kolor | Opis | ||
| K01 | 8474 | SPST | Szary | Pompa paliwowa | |
| K02 | 8475 | Mikro | D. Szary | Sprzęgło klimatyzatora | |
| K03 | Zapasowy | ||||
| K04 | Zapasowy | ||||
| K05 | 4412 | SPST | D. Szary | Sterowanie wycieraczką przednią | |
| K06 | 8474 | SPST | Szary | Rozrusznik nr 2 | |
| K07 | 871E | SPNO | Dębnik | Pompa próżniowa hamulca | |
| K08 | 4412 | SPST | D. Szary | Prędkość wycieraczek przednich | |
| K09 | 8474 | SPST | Szary | Rozrusznik #1 | |
| K10 | 8474 | SPST | Szary | Uruchom/Start #1 | |
| K11 | Przełącznik pomocniczy nr 6 — jeśli jest na wyposażeniu | ||||
| K12 | Pompa paliwa Street and Racing Technology (SRT) – jeśli jest na wyposażeniu | ||||
| K13 | Przełącznik pomocniczy nr 5 — jeśli jest na wyposażeniu | ||||
| K14 | 8474 | SPST | Szary | Uruchom tylko #1 | |
| K15 | Selektywna redukcja katalityczna (SCR) #2 (Diesel) | ||||
| K16 | 8474 | SPST | Szary | Automatyczne wyłączanie (ASD) | |

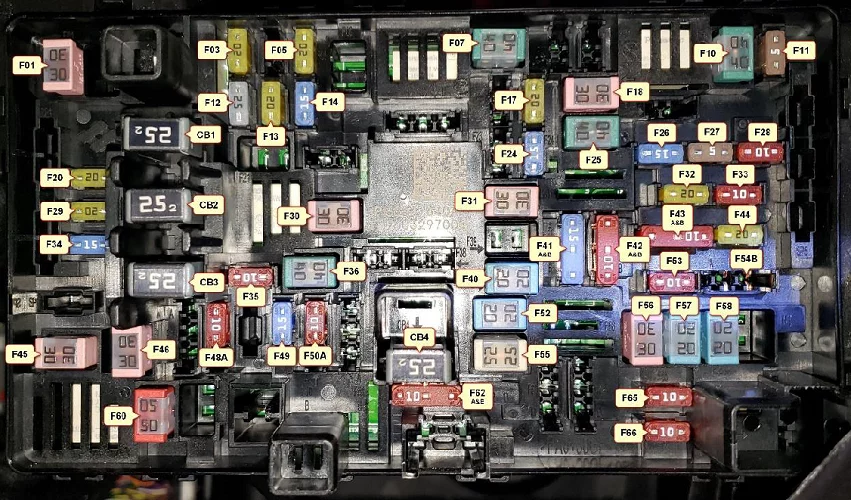

WEWNĘTRZNE CENTRUM DYSTRYBUCJI ENERGII

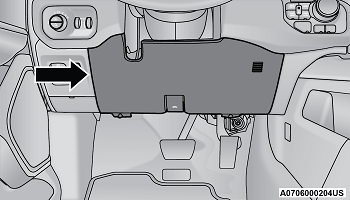

Centrum dystrybucji zasilania znajduje się pod deską rozdzielczą po stronie kierowcy. To centrum zawiera bezpieczniki kasetowe, mikrobezpieczniki, przekaźniki i wyłączniki. Aby uzyskać dostęp, wykręć dwie śruby z dolnej części pokrywy panelu bezpieczników.
| Wgłębienie | Bezpiecznik kasetowy | Mikrobezpiecznik | Opis |
| F01 | 30 Amp Różowy | – | Gniazdo holowania przyczepy |
| F03 | – | 20 A żółty | Moduł podgrzewania fotela z przodu (przejście) |
| F04 | – | – | Zapasowy |
| F05 | – | 20 A żółty | Moduł wentylatora chłodzącego PPU |
| F06 | – | – | Zapasowy |
| F07 | 40 A zielony | – | Centralny sterownik nadwozia (CBC) Moduł 3 blokad zasilania |
| F08 | – | – | Zapasowy |
| F09 | – | – | Zapasowy |
| F10 | 40 A zielony | – | Ogrzewanie, wentylacja i klimatyzacja (HVAC), Silnik dmuchawy |
| F11 | – | 5 A Tan | Wyjście do pod maską Power Distribution Center (UPDC) Run Coil |
| F12 | – | 25 A Wyczyść | Wzmacniacz Audio / Aktywna redukcja szumów / Falownik sinusoidalny (SW) |
| F13 | – | 20 A żółty | Podgrzewacz siedzenia Przód (kierowca) |
| F14 | – | 15 A niebieski | Podgrzewacz siedzenia Przód (Kierownica) |
| F15 | – | – | Zapasowy |
| F 16 | – | – | Zapasowy |
| F17 | – | 20 A żółty | Lampa punktowa lewa |
| F18 | 30 Amp Różowy | – | Osłona przeciwsłoneczna, silnik szyberdachu |
| F19 | – | – | Zapasowy |
| F20 | – | 20 A żółty | Moduł komfortowego siedzenia tylnego (CRSM) (podgrzewanie tylnego lewego) |
| F21 | – | – | Zapasowy |
| F22 | – | – | Zapasowy |
| F23 | – | – | Zapasowy |
| F24 | – | 15 A niebieski | Moduł piasty częstotliwości radiowej (RF) / moduł zapłonowy / moduł klastra |
| F25 | 40 A zielony | – | Zintegrowany hamulec przyczepy |
| F26 | – | 15 A niebieski | Moduł węzła kabiny/przedziału klastra (CCN) / moduł bezpieczeństwa cybernetycznego |
| F27 | – | 5 A Tan | Moduł Cluster Cabin/Compartment Node (CCN) / Secure Gateway (SGW) |
| F28 | – | 10 A czerwony | Moduł kontroli unieruchamiania pasażerów (ORC) |
| F29 | – | 20 A żółty | Moduł komfortowego siedzenia tylnego (CRSM) (podgrzewanie tylnego lewego) |
| F30 | 30 Amp Różowy | – | Moduł DTCM / Modyfikacja tylnej klapy |
| F31 | 30 Amp Różowy | – | Centralny sterownik nadwozia (CBC) 1 moduł oświetlenia wnętrza |
| F32 | – | 20 A żółty | Lampa punktowa prawa |
| F33 | – | 10 A czerwony | Assy Overhead Console / Switch 911 / Switch Assist / Sunshade |
| F34 | – | 15 A niebieski | Wentylowany silnik fotela przedniego i tylnego |
| F35 | – | 10 A czerwony | Moduł falownika/silnik szyberdachu/podwójny silnik szyberdachu/tylko ładowanie USB |
| F36 | 40 A zielony | – | Centralny sterownik nadwozia (CBC) 2, Światło zewnętrzne 1 |
| F37 | – | – | Zapasowy |
| F38 | – | – | Zapasowy |
| F39 | – | – | Zapasowy |
| F40 | 20 A niebieski | – | Kopułowy pojazd pościgowy |
| F41 A&B | – | 15 A niebieski | Podparcie lędźwiowe i przejście SW / Moduł sterowania kolumny kierownicy / Moduł sterowania HVAC / Bank przełączników ICS / Górny zespół przełączników |
| F42 | – | 10 A czerwony | Moduł przełącznika skrzyni rozdzielczej (TCSM) / SBW / elektryczny hamulec postojowy SW / moduł TPM naczepa / bramka modułu Can-C naczepa TPM / Przełącznik na konsoli (OHC) SW / E-Call / Przełącznik banku 3 / Wentylacja lewego i prawego siedzenia |
| F43 | – | 10 A czerwony | Diagnostyka portów / Mod CD / Przednie i tylne USB |
| F44 | – | 20 A żółty | Modyfikacja radia / DCSD / telematyki |
| F45 | 30 Amp Różowy | – | Moduł multipleksera drzwi (po stronie kierowcy) |
| F46 | 30 Amp Różowy | – | Moduł multipleksera drzwi (po stronie pasażera) |
| F47 | – | – | Zapasowy |
| F48A | – | 10 A czerwony | Lusterko wsteczne / Przełącznik okna pasażera / tylne USB / bezprzewodowa podkładka ładująca |
| F49 | – | 15 A niebieski | Mod CVPM / SNSR Blind Spot / HDLP Adaptive Front Lighting Sensor (AFLS) |
| F50A | – | 10 A czerwony | Moduł sterowania pakietem baterii |
| F51 A&B | – | – | Zapasowy |
| F52 | 20 A niebieski | – | Bezpośrednie zasilanie bateryjne |
| F53 | – | 10 A czerwony | Pokrętło sterowania wstecznym sterowaniem przyczepy / pokrętło sterowania sterowaniem przyczepy |
| F54A i F54B | – | 20 A żółty | Gniazdo centralne gniazda zasilania, Pozycja zasilania akumulatora
Gniazdo zasilania w środkowym siedzeniu, Zapłon w pozycji zasilania |
| F55 | 25 A biały | – | Upfitter |
| F56 | 30 Amp Różowy | – | Modowy interfejs sieciowy |
| F57 | 20 A niebieski | – | Bezpośrednie zasilanie bateryjne |
| F58 | 20 A niebieski | – | Bezpośrednie zasilanie bateryjne |
| F60 | 50 A czerwony | – | Moduł falownika |
| F61 | – | – | Zapasowy |
| F62 | – | 10 A czerwony | Zintegrowane hamowanie przyczepy (ITBM) / Moduł klasy pasażerów / Moduł zawieszenia IAIR / Moduł temperatury w samochodzie z czujnikiem HVAC / Temperatura płynu chłodzącego z tyłu / System Parktronic (PTS) / Zintegrowany przekaźnik Ctrl Mod (IRCM) / HRLS / Moduł TPMS przyczepy |
| F63 | – | – | Zapasowy |
| F64 | – | – | Zapasowy |
| F65 | – | 10 A czerwony | Moduł kontrolera urządzeń przytrzymujących pasażerów (ORC) |
| F66 | – | 10 A czerwony | Uruchom – Zasilanie akcesoriów |
Wyłączniki automatyczne
| Wgłębienie | Wyłącznik obwodu | Opis |
| CB1 | 25 A | Szyba kierowcy, Tylne Szyby, Sufitowy przełącznik, Tylne odszranianie |
| CB2 | 25 A | Fotel kierowcy / Modyfikacja pamięci fotela kierowcy |
| CB3 | 25 A | Fotel pasażera / Pamięć fotela pasażera |
