W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Dodge Avenger z lat: 2012, 2013, 2014.

Dodge Avenger z lat 2012-2014 to średniej wielkości sedan, który kontynuował swoją produkcję jako część oferty marki Dodge. To były lata, w których model przeszedł pewne zmiany w zakresie wyglądu, wyposażenia i osiągów. Oto kilka kluczowych informacji na temat Dodge Avenger z tych lat:

  1. Design: W tych latach Dodge Avenger przeszedł kolejne modyfikacje w zakresie designu, aby nadal zachować atrakcyjny wygląd i konkurencyjność na rynku. Samochód otrzymał nowe detale stylizacyjne, takie jak atrapa chłodnicy, reflektory i lampy tylnego światła. Nowe linie nadwozia nadawały mu bardziej nowoczesny charakter.
  2. Silniki: Model Avenger z lat 2012-2014 był dostępny z różnymi jednostkami napędowymi, w tym benzynowymi silnikami o różnej pojemności i mocach. Jednak warto zauważyć, że niektóre wersje oferowały bardziej oszczędne jednostki napędowe, co wpisywało się w trend rosnącej świadomości ekologicznej i oszczędności paliwa.
  3. Wyposażenie i komfort: Wnętrze Dodge Avenger z tych lat było starannie zaprojektowane i oferowało różne poziomy wyposażenia. Samochód dostarczał komfortowe fotele, systemy multimedialne, klimatyzację, elektrycznie sterowane szyby i lusterka, a także opcjonalne udogodnienia, takie jak skórzane tapicerki, systemy nawigacyjne i wiele innych.
  4. Bezpieczeństwo: Dodge Avenger był wyposażony w podstawowe systemy bezpieczeństwa, takie jak poduszki powietrzne i układ ABS. W niektórych wersjach dostępne były również opcje zwiększające bezpieczeństwo, takie jak systemy kontroli trakcji i stabilności.
  5. Popularność: Avenger z lat 2012-2014 pozostawał w segmencie samochodów średniej wielkości, gdzie konkurował z innymi sedanami. Mimo że nie osiągnął takiej popularności jak niektóre konkurencyjne modele, nadal przyciągał klientów poszukujących komfortowego i przystępnego cenowo środka transportu.
Zobacz także:  Dodge Caravan III (1996-2000) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

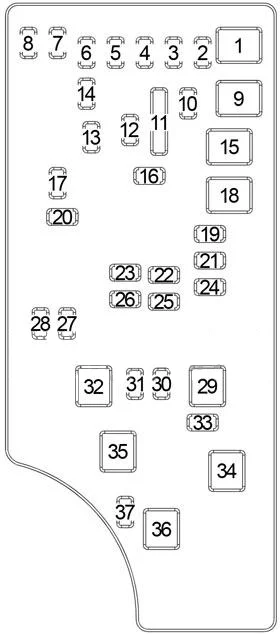

Zintegrowany moduł zasilania (skrzynka bezpieczników) znajduje się w komorze silnika w pobliżu zespołu filtra powietrza.
To centrum zawiera bezpieczniki kasetowe i mini bezpieczniki. Etykieta identyfikująca każdy element może być wydrukowana na wewnętrznej stronie okładki.

Dodge Avenger (2012-2014) - schematy bezpieczników i przekaźników

Wgłębienie Bezpiecznik kasetowy mini bezpiecznik Opis
1 40 A zielony Moduł górny zasilania — jeśli jest na wyposażeniu
2 20 A żółty Pompa próżniowa hamulca
3 10 A czerwony Środkowe górne światło stopu (CHMSL)/przełącznik hamulca
4 10 A czerwony Stacyjka
5 20 A żółty Holowanie przyczepy – jeśli jest na wyposażeniu
6 10 A czerwony Przełącznik zasilania lusterka/sterowanie klimatem
7 30 A zielony Wyłączenie zapłonu (IOD) Sense 1
8 30 A zielony Wyłączenie zapłonu (IOD) Sense 2
9 40 A zielony Zasilanie akumulatorowe — Fotele elektryczne — jeśli są na wyposażeniu
10 20 A żółty Panel przyrządów/zamki zasilania/światła wewnętrzne
11 15 Amp lt niebieski Wybieralne gniazdo zasilania (wewnątrz podłokietnika środkowego)
12
13 20 A żółty Zapłon/zapalniczka
14 10 A czerwony Panel przyrządów
15 40 A zielony Przekaźnik wentylatora chłodnicy
16 15 A poł. niebieski Szyberdach — jeśli jest na wyposażeniu
17 10 A czerwony Bezprzewodowy moduł sterujący (WCM)/ Zegar/Moduł sterujący układem kierowniczym (SCM)
18 40 A zielony Przekaźnik automatycznego wyłączania (ASD)
19 20 A żółty Wzmacniacz audio — jeśli jest na wyposażeniu
20 15 A poł. niebieski Radio
21 10 A czerwony Syrena – jeśli jest na wyposażeniu
22 10 A czerwony Uruchomienie zapłonu – Sterowanie klimatem/gorący uchwyt na kubek – jeśli jest na wyposażeniu
23 15 A poł. niebieski Przekaźnik 3 automatycznego wyłączania (ASD)
24 25 Amp Naturalny Szyberdach — jeśli jest na wyposażeniu
25 10 A czerwony Praca zapłonu — podgrzewane lusterka — jeśli są na wyposażeniu
26 15 A poł. niebieski Przekaźnik 2 automatycznego wyłączania (ASD)
27 10 A czerwony Uruchomienie zapłonu — moduł klasyfikacji pasażerów (OCM)/sterownik unieruchamiania pasażerów (ORC)
28 10 A czerwony Uruchomienie zapłonu — moduł klasyfikacji pasażerów (OCM)/sterownik unieruchamiania pasażerów (ORC)
29 Ogrzewanie (bez bezpiecznika)
30 20 A żółty Uruchomienie zapłonu — podgrzewane siedzenia — zależnie od wyposażenia
31 Zapasowy
32 30 Amp Różowy Przekaźnik 1 automatycznego wyłączania (ASD)
33 10 A czerwony Zespół przełączników/złącze diagnostyczne/moduł sterowania układem napędowym (PCM)
34 30 Amp Różowy Moduł przeciwblokujący (ABS) – jeśli jest na wyposażeniu/ Moduł elektronicznej kontroli stabilności (ESC) – jeśli jest na wyposażeniu
35 40 A zielony Moduł przeciwblokujący (ABS) – jeśli jest na wyposażeniu/ Moduł elektronicznej kontroli stabilności (ESC) – jeśli jest na wyposażeniu
36 30 Amp Różowy Moduł drzwi pasażera (PDM)/ moduł drzwi kierowcy (DDM)
37 25 Amp Naturalny Moduł górny zasilania — jeśli jest na wyposażeniu
