Dodge Caliber (2006) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Dodge Caliber z lat: 2006.

Dodge Caliber to kompaktowy samochód produkowany przez amerykańską firmę Dodge w latach 2006-2012. Był to model, który miał zastąpić wcześniejszy model Neon i zapewnić bardziej wszechstronną ofertę w segmencie kompaktowych pojazdów. Oto kilka kluczowych informacji na temat Dodge Caliber z roku 2006:

  1. Design: Dodge Caliber zadebiutował jako nowy model w gamie Dodge i charakteryzował się awangardowym i nieco kontrowersyjnym designem. Samochód miał smukłą sylwetkę typową dla hatchbacków i wyróżniający się przód z charakterystyczną atrapą chłodnicy. Projekt ten miał na celu przyciągnięcie uwagi młodszych klientów i wyróżnienie się na rynku.
  2. Silniki: Model Caliber z roku 2006 był dostępny z różnymi jednostkami napędowymi, w tym benzynowymi silnikami o różnych pojemnościach i mocach. Opcjonalnie dostępne były silniki dieselowe, co było typowe dla europejskiego rynku.
  3. Wyposażenie i komfort: Wnętrze Dodge Caliber było przestronne i oferowało różne poziomy wyposażenia, w zależności od wersji i regionu. Samochód dostarczał komfortowe fotele, systemy multimedialne, klimatyzację, elektrycznie sterowane szyby i lusterka, a także opcjonalne udogodnienia, takie jak skórzane tapicerki i systemy audio wysokiej jakości.
  4. Bezpieczeństwo: Dodge Caliber był wyposażony w podstawowe systemy bezpieczeństwa, takie jak poduszki powietrzne i układ ABS. W niektórych wersjach dostępne były także opcje zwiększające bezpieczeństwo, takie jak systemy kontroli trakcji i stabilności.
  5. Popularność: Dodge Caliber cieszył się umiarkowaną popularnością na rynku, choć nie osiągnął takiego sukcesu jak niektóre konkurencyjne modele w segmencie kompaktowych samochodów. Był to samochód, który przyciągał klientów poszukujących przestronności i wszechstronności, ponieważ oferował duży bagażnik i opcję wyboru między silnikami benzynowymi a dieslami.
Zobacz także:  Dodge Forza (2013-2018) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Zintegrowany moduł zasilania (skrzynka bezpieczników) znajduje się w komorze silnika w pobliżu zespołu filtra powietrza.
To centrum zawiera bezpieczniki kasetowe i mini bezpieczniki. Etykieta identyfikująca każdy element może być wydrukowana na wewnętrznej stronie okładki.

Zobacz także:  Dodge Avenger (2009-2010) - schematy bezpieczników i przekaźników

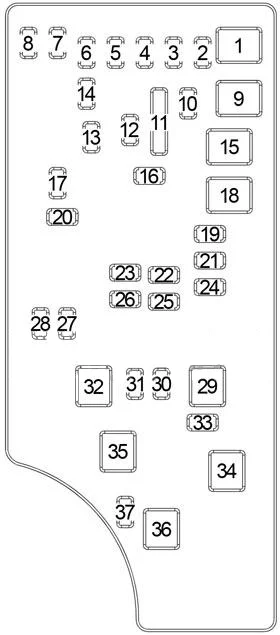

Dodge Caliber (2006) - schematy bezpieczników i przekaźników

Wgłębienie Bezpiecznik kasetowy Mini bezpiecznik Opis
1 40 A zielony Zasilanie górne
2 20 A żółty Kanał ECU AWD
3 10 A czerwony Zasilanie przełącznika hamulca CHMSL
4 10 A czerwony Zasilanie wyłącznika zapłonu
5 20 A żółty Przyczepa holownicza
6 10 A czerwony IOD Sw/Pwr Mir/Ocm;

Sterowanie sterowaniem Sdar/Hfm.

7 30 A zielony IOD Sense 1
8 30 A zielony IOD Sense 2
9 40 Amp Zielony Fotele elektryczne
10 20 A żółty Blokady zasilania CCN
11 15 Amp niebieski Gniazdo zasilania
12 20 A żółty Ign Run/Acc Inverter
13 20 A żółty Pwr run/Acc Outlet RR
14 10 A czerwony IOD CCN/Oświetlenie wewnętrzne
15 40 A zielony Zasilanie akumulatora przekaźnika wentylatora RAD
16 15 A poł. niebieski IGN Run/Acc Cigar Ltr;

Szyberdach.

17 10 A czerwony IOD Feed Mod-Wcm
18 40 A zielony Styk przekaźnika ASD PWR Feed
19 20 A żółty Zasilanie Wzmacniacza PWR 1 i Wzmacniacza 2
20 15 A poł. niebieski Radio z kanałami 10D
21 10 A czerwony IOD Feed Intrus Mod;

Klakson

22 10 A czerwony IGN RUN Hvac;

Czujnik kompasu.

23 15 A poł. niebieski POL ASD Zasilanie przekaźnika 3
24 25 Amp Naturalny Zasilanie szyberdachu
25 10 A czerwony Podgrzewanie lusterka
26 15 A poł. niebieski POL ASD Zasilanie przekaźnika 2
27 10 A czerwony IGN RUN Tylko zasilanie ORC
28 10 A czerwony IGN RUN ORC/OCM Feed
29 Ogrzewanie pojazdu (bez bezpiecznika)
30 20 A żółty Podgrzewane siedzenia
31 10 A czerwony Sterowanie przekaźnikiem spryskiwaczy reflektorów
32 30 Amp Różowy POL ASD Control Feed 1
33 10 A czerwony ABS MOD/J1962 Połączenie/PCM
34 30 Amp Różowy Zasilanie zaworu ABS
35 40 A zielony Zasilanie pompy ABS
36 30 Amp Różowy Sterowanie spryskiwaczem reflektorów; Inteligentna szyba.
37 25 Amp Naturalny 110 Falownik

Przekaźniki

Dodge Caliber (2006) - schematy bezpieczników i przekaźników

Numer
Ampery [A]
Opis
6 25 Olej napędowy: Przekaźnik ogrzewania kabiny nr 2
8 25 Olej napędowy: Przekaźnik ogrzewania kabiny nr 1
10 50 Olej napędowy: Moduł świec żarowych
Przekaźnik
R1 Wentylator chłodnicy (niski/wysoki)
R2 Wentylator chłodnicy (seria/równoległy)
R3 Wentylator chłodnicy (średni/wysoki)
