Cupra Ateca (2022-2023) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Cupry Ateca z lat: 2022, 2023.

Cupra Ateca to sportowy crossover kompaktowy, który został zaprojektowany i produkowany przez hiszpańską markę Cupra, będącą sportowym oddziałem koncernu SEAT. Model ten zadebiutował w 2018 roku i jest jednym z pierwszych samochodów wprowadzonych na rynek pod marką Cupra.

Cupra Ateca łączy w sobie sportową wydajność z praktycznością i funkcjonalnością charakterystyczną dla segmentu crossoverów. Oto kilka kluczowych cech tego modelu:

Design: Cupra Ateca wyróżnia się charakterystycznym designem, który obejmuje agresywne linie, większe wloty powietrza, akcenty w kolorze miedzi (identyfikujące markę Cupra) oraz unikalne detale stylistyczne.
Silnik: Pod maską Cupra Ateca znajduje się potężny silnik benzynowy o pojemności 2.0 litra, z turbodoładowaniem. Ten silnik generuje znaczną moc, co przekłada się na dynamiczną jazdę i imponujące osiągi.
Napęd na wszystkie koła: Cupra Ateca jest wyposażona w system napędu na wszystkie koła (4Drive), co pozwala na lepszą trakcję i pewniejszą jazdę, zwłaszcza w trudniejszych warunkach pogodowych.
Wyposażenie: Wnętrze Cupra Ateca oferuje sportowe fotele, wysokiej jakości materiały wykończeniowe oraz zaawansowany system multimedialny zintegrowany z ekranem dotykowym. Dostępne są także różne opcje dostosowania, umożliwiające kierowcy dostosowanie charakterystyki jazdy do własnych preferencji.
Osobowość sportowa: Cupra Ateca to nie tylko crossover z dużą przestrzenią, ale także samochód z osobowością sportową. Oferuje dynamiczną jazdę, zwinność w zakrętach i przyjemność z prowadzenia.
Wersje specjalne: Oprócz wersji podstawowej, marka Cupra czasami prezentuje limitowane wersje specjalne modelu Ateca, które dodatkowo podkreślają sportowy charakter tego samochodu.

Zobacz także: Cupra Leon II (2021) - schematy bezpieczników i przekaźników

Cupra Ateca reprezentuje próbę marki Cupra zdobycia uznanie w segmencie sportowych crossoverów, oferując zarówno sportową wydajność, jak i codzienną funkcjonalność. Dla osób poszukujących kombinacji dynamiki i praktyczności, jest to interesująca opcja do rozważenia.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

Bezpieczniki wewnątrz pojazdu

Pojazdy z lewostronnym układem kierowniczym: pokrywa skrzynki bezpieczników pod deską rozdzielczą po stronie kierowcy

Schowek podręczny (kierownica po prawej stronie): dostęp do skrzynki bezpiecznikowej.

Otwieranie i zamykanie skrzynki bezpieczników pod tablicą rozdzielczą (w pojazdach z kierownicą po lewej stronie)

Otwieranie: złożyć pokrywę w dół.
Zamykanie: unieść pokrywę do góry do momentu słyszalnego zamknięcia.

Bezpieczniki za schowkiem podręcznym (w pojazdach z kierownicą po prawej stronie)

Otworzyć i w razie potrzeby opróżnić schowek.
Odpiąć ogranicznik schowka w dwóch krokach: najpierw odciągnąć go do tyłu (strzałka 1 ), a następnie wysunąć ostrożnie w prawo (strzałka 2 ). Wyjąć prowadnicę przy pokrywie w normalnym położeniu otwartym (30°).
Wyjąć sworznie boczne B i opuścić pokrywę w drugie położenie otwarte pod kątem 60°.
Aby zamknąć schowek, należy powtórzyć tę samą procedurę w odwrotnej kolejności.

Rozpoznawanie bezpieczników pod deską rozdzielczą po kolorach

Kolor	Ampery
Jasnobrązowy	5
Brązowy	7,5
Czerwony	10
Niebieski	15
Żółty	20
Biały lub przezroczysty	25
Zielony	30
Pomarańczowy	40

Zobacz także: Cupra Leon II (2022-2023) - schematy bezpieczników i przekaźników

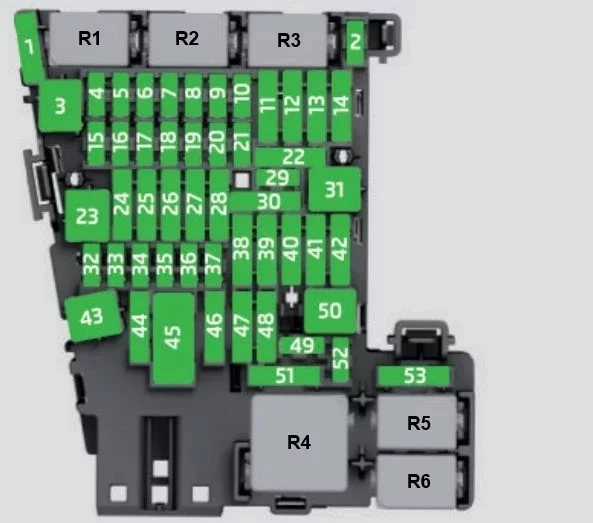

Cupra Ateca (2022-2023) - schematy bezpieczników i przekaźników

Numer	Opis / Ampery [A]
1	Adblue (SCR)	20
4	Alarmowy sygnał dźwiękowy	7,5
5	Bramka	7,5
6	Dźwignia zmiany biegów skrzyni automatycznej	7,5
7	Panel sterowania klimatyzacji i ogrzewania, ogrzewanie tylnej szyby, nagrzewnica dodatkowa.	10
8	Diagnostyka, przełącznik elektronicznego hamulca postojowego, przełącznik świateł, światło cofania, oświetlenie wnętrza, tryb jazdy, podświetlenie progu, czujnik deszczu	7,5
9	Kolumna kierownicza, pompa płynu chłodzącego (T2C)	7,5
10	Wyświetlacz radia	7,5
11	Świata z lewej strony	40
12	Radio	20
13	Napinacz pasa bezpieczeństwa fotela kierowcy i pasażera	25
14	Nawiew klimatyzacji	40
15	Zwolnienie blokady kolumny kierownicy	10
16	Centrum Łączności	7,5
17	Tablica przyrządów, jednostka OCU	7,5
18	Kamera cofania i kamera do obserwacji otoczenia	7,5
19	Kessy	7,5
20	SCR, przekaźnik silnika, 1,5	10/15
21	Jednostka sterująca sprzęgła 4×4 Haldex	15
22	Przyczepa	15
23	Elektrycznie sterowany dach	30
24	Światła z prawej strony	40
25	Drzwi lewe	30
26	Podgrzewane fotele	30
27	Oświetlenie wnętrza	30
28	Przyczepa	25
31	Moduł sterujący pokrywy bagażnika	30
32	Jednostka sterująca asystenta parkowania, kamera przednia i radar	7,5/10
33	Poduszka powietrzna	7,5
34	Przełącznik cofania, czujnik klimatyzacji, elektrochromatyczne lusterko, gniazda zasilania z tyłu (USB)	7,5
35	Diagnostyka, jednostka sterująca reflektorów, regulacja wysokości reflektorów	7,5
38	Przyczepa	25
39	Prawe drzwi	30
40	Gniazdo zasilania 12 V	20
41	Napinacz pasa bezpieczeństwa fotela kierowcy i pasażera	25
42	Centralny zamek	40
43	Beats Audio CAN i MOST.	40
44	Przyczepa	15
45	Elektrycznie regulowany fotel kierowcy	15
46	Złącze USB	7,5
47	Wycieraczka tylnej szyby	15
49	Rozrusznik; czujnik sprzęgła	7,5
52	Tryb jazdy.	15
53	Ogrzewanie tylnej szyby	30

Zobacz także: Cupra Ateca (2018) - schematy bezpieczników i przekaźników

Wbudowany bezpiecznik / Ampery
Tylne gniazda zasilania 230 V	30

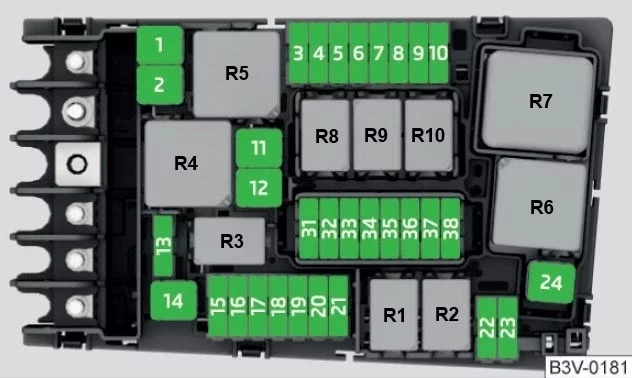

Bezpieczniki w komorze silnika

W komorze silnika: pokrywa skrzynki bezpieczników.

Otwieranie skrzynki bezpiecznikowej w komorze silnika

Otwarcie pokrywy silnika.
Nacisnąć zaczepy blokujące w celu zwolnienia pokrywy skrzynki bezpiecznikowej.
Następnie unieść pokrywę.
Aby zamocować pokrywę, należy umieścić ją na skrzynce bezpiecznikowej. Wcisnąć zaczepy blokujące w dół aż do słyszalnego kliknięcia.

Cupra Ateca (2022-2023) - schematy bezpieczników i przekaźników

Numer	Opis / Ampery [A]
1	Jednostka sterująca układu ESP	25
2	Jednostka sterująca układu ESP	40/60
3	Moduł sterujący silnika (diesel / benzyna)	30/15
4	Czujniki silnika	7,5/10
5	Czujniki silnika	10
6	Czujnik świateł stopu	7,5
7	Zasilanie silnika	10
8	Sonda lambda	10
9	Silnik	20
10	Moduł sterujący pompy paliwa	15/20
11	PTC	40
12	PTC	40
13	Pompa skrzyni biegów	15/30
14	Podgrzewana przednia szyba	50
15	Sygnał dźwiękowy	15
16	Pompa benzyny	20
17	Moduł sterujący silnika	7,5
18	Zacisk 30 (dodatni)	7,5
19	Spryskiwacz przedniej szyby	30
21	Moduł sterujący automatycznej skrzyni biegów	15/30
22	Moduł sterujący silnika	7,5
23	Rozrusznik	30
24	PTC	40
36	Lewy reflektor LED	15
37	Ogrzewanie postojowe	20
38	Prawy reflektor LED	15
