Cupra Leon II (2020) - schematy bezpieczników i przekaźników

Wojciech

🛍️ 2 szt., Przezroczysta antydeszczowa folia do samochodu, ochrona na lusterka boczne, wodoodporna folia, naklejki samochodowe 100×145 mm

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Cupry Leon II z lat: 2020.

Cupra Leon jest modelem samochodu sportowego produkowanym przez markę Cupra, będącą działem sportowym koncernu SEAT. Jest to sportowa wersja modelu SEAT Leon, który został zyskał swoją linię sportową pod nazwą Cupra. Poniżej znajdują się ogólne informacje na temat Cupra Leon:

Design i Styl: Cupra Leon wyróżnia się charakterystycznym i agresywnym designem, który obejmuje elementy stylistyczne specyficzne dla marki Cupra. Zazwyczaj charakteryzuje się większymi wlotami powietrza, przemodelowanymi zderzakami oraz unikalnymi detalami w kolorze miedzi.
Silniki i Osiągi: Cupra Leon oferuje różne silniki, w tym benzynowe, hybrydowe i potencjalnie dieselowe, w zależności od dostępności na danym rynku i generacji modelu. Modele Cupra Leon są znane z imponujących osiągów, umożliwiających dynamiczną jazdę.
Napęd: W zależności od wersji, Cupra Leon może być wyposażona w napęd na przednią oś lub na cztery koła, co wpływa na jej charakterystykę jazdy i zdolności trakcyjne.
Wnętrze: Wnętrze Cupra Leon zazwyczaj cechuje się sportowymi akcentami, wysokiej jakości materiałami wykończeniowymi oraz nowoczesnymi systemami multimedialnymi i interfejsami sterowania.
Wyposażenie: Modele Cupra Leon często oferują zaawansowane systemy asystujące kierowcy, takie jak systemy utrzymania pasa ruchu, automatyczne hamowanie awaryjne, adaptacyjny tempomat i wiele innych.
Linia modelowa: Cupra Leon może obejmować różne wersje, w tym wersje hatchback, kombi oraz potencjalnie coupé, w zależności od dostępności na rynku i generacji.
Dziedzictwo sportowe: Marka Cupra to oddzielny dział sportowy marki SEAT, a Cupra Leon odzwierciedla długą tradycję marki w dziedzinie motosportu i sportowej wydajności.

Zobacz także: Cupra Ateca (2020) - schematy bezpieczników i przekaźników

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

Bezpieczniki wewnątrz pojazdu

Cupra Leon II (2020) - schematy bezpieczników i przekaźników

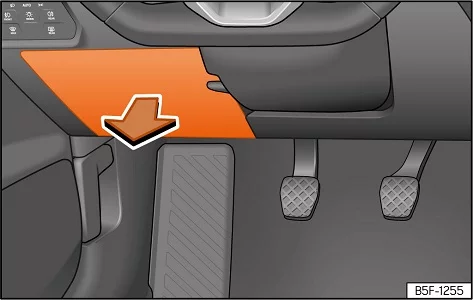

Deska rozdzielcza po stronie kierowcy: pokrywa skrzynki bezpieczników.

Otwieranie i zamykanie skrzynki bezpiecznikowej znajdującej się poniżej tablicy rozdzielczej

Otwieranie: złożyć pokrywę w dół.
Zamykanie: unieść pokrywę do góry do momentu słyszalnego zamknięcia.

Rozpoznawanie bezpieczników pod deską rozdzielczą po kolorach

Kolor	Amperaż
Jasnobrązowy	5
Brązowy	7,5
Czerwony	10
Niebieski	15
Żółty	20
Biały lub przezroczysty	25
Zielony	30
Pomarańczowy	40

Cupra Leon II (2020) - schematy bezpieczników i przekaźników

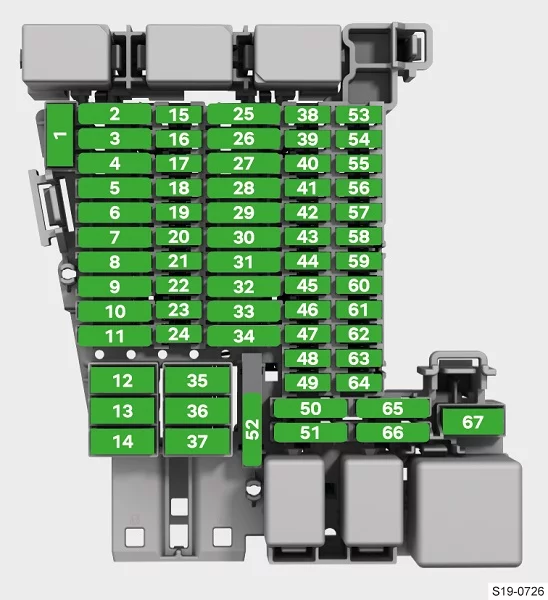

Numer	Opis / Ampery [A]
3	Przyczepa	25
4	SCR, Adblue	20
5	Dźwignia zmiany biegów skrzyni automatycznej	25
6	Oświetlenie wnętrza	30
8	Dach otwierany	20
7	Podgrzewane fotele	30
9	Drzwi lewe	30
11	Przyczepa	15
12	Światła z prawej strony	40
13	Centralny zamek	40
14	Beats Audio CAN i MOST.	30
16	Poduszka powietrzna	7,5
17	SCR, przekaźnik silnika, 1,5	10
18	KESSY	7,5
19	Tablica przyrządów	7,5
20	Centrum Łączności	7,5
21	Kamera cofania	7,5
24	Jednostka sterująca sprzęgła 4×4 Haldex	15
25	Przednie pasy bezpieczeństwa RGS+EBSS	25
26	Prawe drzwi	30
27	Przednie pasy bezpieczeństwa RGS+EBSS	25
28	PHEV. Wyłączanie układu wysokiego napięcia do czynności ratowniczych. Oznaczenie za pomocą żółtej plakietki.	10
29	Przyczepa	15
30	Radio	30
31	Przyczepa	25
34	Gniazdo zasilania 230 V	30
35	Świata z lewej strony	40
36	Nawiew klimatyzacji	40
37	Elektrycznie sterowana pokrywa bagażnika	30
39	Podgrzewanie kierownicy	10
40	Alarmowy sygnał dźwiękowy	7,5
41	Bramka	7,5
42	Dźwignia zmiany biegów skrzyni automatycznej	7,5
43	Panel sterowania klimatyzacji i ogrzewania, ogrzewanie tylnej szyby, sprężarka AA	10
44	Diagnostyka, przełącznik hamulca ręcznego, przełącznik świateł, światło cofania, oświetlenie wnętrza, podświetlenie progów	7,5
45	Kolumna kierownicy	7,5
46	Wyświetlacz radia	7,5
47	Tryb jazdy.	10
48	USB	7,5
52	Gniazdo zasilania 12 V	20
58	Czujniki parkowania, jednostka sterująca Asystenta Parkowania, kamera przednia, radar	7,5
59	Przełącznik światła cofania, czujnik klimatyzacji, elektrochromatyczne lusterko	7,5
60	Diagnostyka, jednostka sterująca reflektorów, regulacja wysokości reflektorów	7,5
61	Rozrusznik; czujnik sprzęgła	7,5
65	Wzmacniacz dźwięku	10
66	Wycieraczka tylnej szyby	15
67	Ogrzewanie tylnej szyby	30

Zobacz także: Cupra Ateca (2021) - schematy bezpieczników i przekaźników

Wbudowany bezpiecznik / Ampery
Tylne gniazda zasilania 230 V	30
Elektrycznie regulowany fotel kierowcy	15

Bezpieczniki w komorze silnika

Cupra Leon II (2020) - schematy bezpieczników i przekaźników

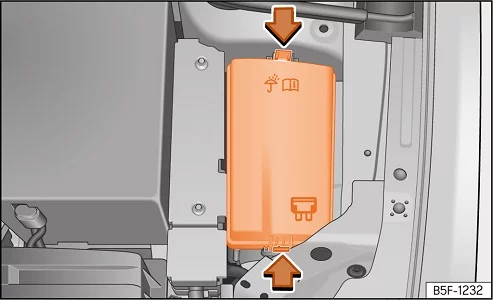

W komorze silnika: pokrywa skrzynki bezpieczników.

Otwieranie skrzynki bezpiecznikowej w komorze silnika

Otwarcie pokrywy silnika.
Nacisnąć zaczepy blokujące w celu zwolnienia pokrywy skrzynki bezpiecznikowej.
Następnie unieść pokrywę.
Aby zamocować pokrywę, należy umieścić ją na skrzynce bezpiecznikowej. Wcisnąć zaczepy blokujące w dół aż do słyszalnego kliknięcia.

Zobacz także: Cupra Leon II (2022-2023) - schematy bezpieczników i przekaźników

Cupra Leon II (2020) - schematy bezpieczników i przekaźników

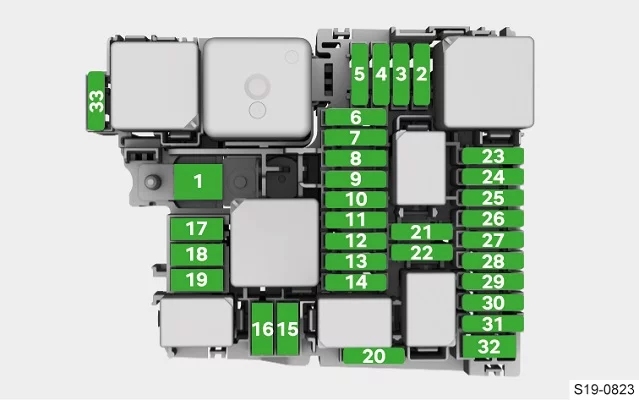

Numer	Opis / Ampery [A]
2	Moduł sterujący silnika	7,5
3	Moduł sterujący pompy paliwa	7,5/10/20
4	Sygnał lewego reflektora KL 30	15
5	Sygnał prawego reflektora KL 30	15
7	Pompa automatycznej skrzyni biegów	30
8	Sygnał serwo hamulca KL 30, wspomaganie hamowania	40
9	Sygnał dźwiękowy	15
10	Spryskiwacz przedniej szyby	30
11	Chłodzenie PHEV	7,5
12	Moduł sterujący automatycznej skrzyni biegów	15/30
13	Jednostka sterująca układu ESP	25
14	Ogrzewanie postojowe	20
15	Jednostka sterująca układu ESP	40
16	PHEV, jednostka automatycznej skrzyni biegów	50
17	PTC	40
18	PTC	40
20	Przedni mechanizm różnicowy	15
21	Moduł sterujący silnika	7,5
22	Rozrusznik	30
23	Moduł sterujący silnika (diesel / benzyna)	15
24	Czujniki silnika	7,5/10
25	Czujniki silnika	7,5/10
26	Zasilanie silnika	7,5/10
27	Sonda lambda	10/15
28	Silnik	10/20
29	Moduł sterujący pompy paliwa	15/20/30
30	Pompa ciśnieniowa 1,0	10
33	PTC	40
