W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Citroën Jumper II z lat: 2019, 2020, 2021, 2022.

Citroën Jumper II (2019-2022) to kolejna odsłona drugiej generacji modelu Jumper, samochodu dostawczego produkowanego przez francuską markę Citroën. Ta generacja została wprowadzona na rynek w 2019 roku i była dostępna do 2022 roku.

Citroën Jumper II (2019-2022) kontynuuje tradycję poprzednich wersji, oferując dużą pojemność ładunkową, różne warianty długości, wysokości i ładowności, oraz praktyczne i komfortowe wnętrze. Samochód został zaprojektowany z myślą o wygodzie kierowcy i pasażerów, oferując różne opcje wyposażenia, takie jak klimatyzacja, system multimedialny i system nawigacji.

Pod względem napędu, Citroën Jumper II (2019-2022) oferuje różne jednostki napędowe, w tym silniki diesla o różnych mocach. Silniki te są zoptymalizowane pod kątem oszczędności paliwa, przy jednoczesnym zapewnieniu odpowiedniej mocy do przewozu większych ładunków. Samochód wyposażony jest również w zaawansowane systemy bezpieczeństwa, takie jak ABS, ESP, asystent pasa ruchu i systemy monitorowania martwego pola.

Citroën Jumper II (2019-2022) utrzymuje solidną konstrukcję i funkcjonalność swoich poprzedników, zapewniając niezawodność i wydajność w codziennej eksploatacji. Samochód jest łatwy w obsłudze i dostosowuje się do różnych potrzeb i zastosowań.

Zobacz także:  Citroën Jumpy III i SpaceTourer (2016-2022) - schematy bezpieczników i przekaźników

Podsumowując, Citroën Jumper II (2019-2022) to niezawodny i wszechstronny samochód dostawczy, który oferuje dużą pojemność ładunkową, praktyczne rozwiązania i komfortowe wnętrze. Jest to idealne narzędzie dla przedsiębiorców i firm, które potrzebują niezawodnego i efektywnego pojazdu dostawczego do codziennych zadań transportowych.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



W samochodzie znajdują się trzy skrzynki bezpieczników: w desce rozdzielczej z lewej strony, w słupku z prawej strony oraz w komorze silnika.

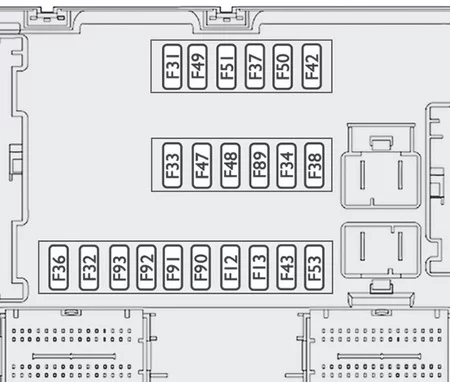

Bezpieczniki po lewej stronie deski rozdzielczej

Citroën Jumper II (2019-2022) - schematy bezpieczników i przekaźników

Numer

Ampery [A]

Opis

12

7,5

Prawe światło mijania

13

7,5

Lewe światło mijania

32

7,5

Oświetlenie kabiny (+ akumulator)

34

7,5

Oświetlenie kabiny Minibusa;

Światła awaryjne.

36

10

System audio;

Elementy sterujące klimatyzacją;

Alarm;

Tachograf;

Komputer odcięcia akumulatora;

Programator ogrzewania dodatkowego (+ akumulator).

37

7,5

Przełącznik świateł stop;

Trzecie światło stop;

Zestaw wskaźników (+ kluczyk).

38

20

Centralny zamek (+ akumulator)

42

5

Czujnik i komputer układu ABS;

Czujnik układu ASR;

Czujnik układu DSC;

Przełącznik świateł stop.

43

20

Silnik wycieraczek szyby przedniej (+ kluczyk)

47

20

Silnik elektrycznego podnośnika szyby po stronie kierowcy

48

20

Silnik elektrycznego podnośnika szyby po stronie pasażera

49

5

Komputer asystenta parkowania;

System audio;

Przełączniki przy kierownicy;

Centralne i boczne panele sterujące;

Dodatkowy panel sterujący;

Komputer odcięcia akumulatora (+ kluczyk).

50

7,5

Komputer poduszek powietrznych i napinaczy pasów bezpieczeństwa

51

5

Tachograf;

Komputer wspomagania układu kierowniczego;

Klimatyzacja;

Światła cofania;

Czujnik wody w filtrze oleju napędowego;

Przepływomierz (+ kluczyk).

53

7,5

Zestaw wskaźników (+ akumulator)

90

7,5

Lewe światło drogowe

91

7,5

Prawe światło drogowe

92

7,5

Lewe światło przeciwmgłowe

93

7,5

Prawe światło przeciwmgłowe



Zobacz także:  Citroën C1 (2012-2013) - schematy bezpieczników i przekaźników

Bezpieczniki w prawym słupku

Citroën Jumper II (2019-2022) - schematy bezpieczników i przekaźników

Numer

Ampery [A]

Opis

55

15

Podgrzewanie siedzeń

56

15

Gniazdo 12 V przy siedzeniu pasażera z tyłu

57

10

Ogrzewanie dodatkowe pod siedzeniem

58

15

Odmrażanie tylnej szyby po lewej stronie

59

15

Odmrażanie tylnej szyby po prawej stronie

63

10

Sterowanie dodatkowym ogrzewaniem pasażera z tyłu

65

30

Wentylator dodatkowego ogrzewania pasażera z tyłu

Zobacz także:  Citroën Xsara (1997-2005) - schematy bezpieczników i przekaźników



Bezpieczniki w komorze silnika

Citroën Jumper II (2019-2022) - schematy bezpieczników i przekaźników

Numer

Ampery [A]

Opis

1

40

Zasilanie pompy układu ABS

2

50

Moduł układu świec żarowych

3

30

Stacyjka;

Rozrusznik.

4

40

Podgrzewacz oleju napędowego

5

20/50

Wentylacja kabiny z programowanym ogrzewaniem dodatkowym (+ akumulator)

6

40/60

Moduł wentylatora chłodzącego kabiny – maksymalna prędkość (+ akumulator)

7

40/50/60

Moduł wentylatora chłodzącego kabiny – minimalna prędkość (+ akumulator)

8

40

Moduł wentylatora chłodzącego kabiny (+ kluczyk)

9

15

Gniazdo 12 V z tyłu (+ akumulator)

10

15

Sygnał dźwiękowy (klakson)

14

15

Gniazdo 12 V z przodu (+ akumulator)

15

15

Zapalniczka (+ akumulator)

19

7,5

Sprężarka układu klimatyzacji

20

30

Pompa płynu do spryskiwacza szyb i spryskiwaczy reflektorów

21

15

Zasilanie pompy paliwowej

23

30

Zawory elektromagnetyczne układu ABS

24

7,5

Dodatkowy panel sterujący – sterowanie i składanie lusterek zewnętrznych (+ kluczyk)

30

15

Odmrażanie lusterek wstecznych
