Citroën Jumpy I (1994-2007) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Citroëna Jumpy I z lat: 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007. Citroën Jumpy I to model samochodu dostawczego, który był produkowany przez francuską markę Citroën w latach 1995-2006. Był częścią rodziny modelowej samochodów dostawczych PSA, […]

05/18/2023
Czas czytania: 4 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Citroëna Jumpy I z lat: 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007.

Citroën Jumpy I to model samochodu dostawczego, który był produkowany przez francuską markę Citroën w latach 1995-2006. Był częścią rodziny modelowej samochodów dostawczych PSA, która obejmowała również Peugeot Expert i Fiat Scudo.

Citroën Jumpy I był dostępny w różnych wariantach, w tym jako furgon, kombivan i minibus. Samochód charakteryzował się przestronnym wnętrzem i dużą pojemnością ładunkową, co czyniło go popularnym wyborem wśród przedsiębiorców i firm transportowych. Miał również solidną konstrukcję, która zapewniała trwałość i niezawodność w codziennej eksploatacji.

Pod względem napędu, Citroën Jumpy I oferował różne jednostki napędowe, w tym silniki benzynowe i wysokoprężne. Były one zoptymalizowane pod kątem oszczędności paliwa i wydajności, zapewniając wystarczającą moc do przewozu ładunków.

Wnętrze Citroëna Jumpy I było praktyczne i funkcjonalne, zapewniając wygodę zarówno kierowcy, jak i pasażerom. Samochód oferował również pewne podstawowe wyposażenie, takie jak klimatyzacja, elektryczne szyby i centralny zamek.

Citroën Jumpy I był popularnym wyborem w segmencie samochodów dostawczych dzięki swojej solidnej konstrukcji, pojemności ładunkowej i funkcjonalności. Oferował praktyczne rozwiązania, które ułatwiały codzienną pracę i spełniały potrzeby różnych branż.

Podsumowując, Citroën Jumpy I był niezawodnym i praktycznym samochodem dostawczym, który cieszył się popularnością wśród przedsiębiorców i firm transportowych. Jego pojemność ładunkowa, solidna konstrukcja i funkcjonalność sprawiały, że był idealnym narzędziem do codziennych zadań transportowych.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Citroën C3 II (2010-2011) - schematy bezpieczników i przekaźników

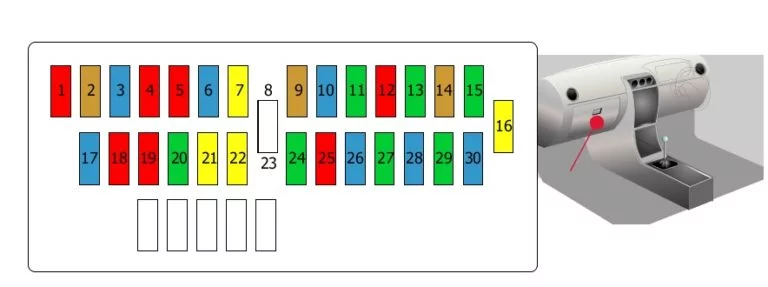

Skrzynka bezpieczników w przedziale pasażerskim

Citroën Jumpy I (1994-2007) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 10А System nagłośnieniowy
2 Zapłon + pozycja;
Czujnik prędkości;
CPH;
Lampki ostrzegawcze na tablicy przyrządów.
3 15А Światła hamowania;
Tempomat.
4 10А Prawe światło pozycyjne;
Lewe światło tylne;
Poziomowanie reflektorów.
5 10А Klimatyzacja;
Przednie elektryczne szyby;
Dmuchawa;
Przełącznik ciśnieniowy.
6 15А Podgrzewana tylna szyba;
Podgrzewane siedzenie(a).
7 20А System ostrzegawczy
8 Bocznica
9 Prawe światło pozycyjne;
Lewe światło tylne;

Oświetlenie tablicy rejestracyjnej;
Spryskiwacze reflektorów.

10 15А Przednie światła przeciwmgielne
11 30А Nieużywany
12 10А Światło(-a) cofania;
Złącze diagnostyczne.
13 30А Nieużywany
14 CPH
15 30А CPH;
Centralny zamek;
Oświetlenie wewnętrzne.
16 20А Zapalniczka;
Stała + pozycja

Akcesoria + pozycja.

17 15А Jednostka sterująca temperaturą płynu chłodzącego;

Wentylator chłodzący.

18 10А Światła przeciwmgielne)
19 10А Oświetlenie instrumentów;
System audio;
Światła boczne.
20 30А Klimatyzacja;
Dmuchawa.
21 20А Podgrzewane siedzenia
22 20А Akcesoria + pozycja;
Nieużywane.
23 Bocznica
24 30А Spryskiwacze szyby;

Wycieraczki szyby przedniej.

25 10А Klimatyzacja;
Oświetlenie wnętrza;
Pamięć radiowa;
Zegar.
26 15А Światła awaryjne
27 30А Podgrzewana tylna szyba
28 15А Elektryczne szyby;
Lampka ostrzegawcza ładowania.
29 30А Okna elektryczne
30 15А Oświetlenie wewnętrzne;
Kierunkowskazy;
Zegar;
Elektryczne lusterko wsteczne.

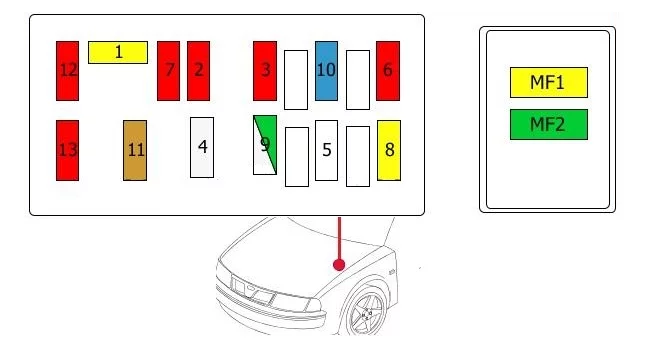

Skrzynka bezpieczników w komorze silnika, bez ABS

Pokazany jest układ z kierownicą po prawej stronie.

Citroën Jumpy I (1994-2007) - schematy bezpieczników i przekaźników



Bezpiecznik 1
Pompa paliwa
20,0 A
Bezpiecznik 2
Prawe światło mijania
10,0 A
Bezpiecznik 3
Lewe światło mijania
10,0 A
Bezpiecznik 4
Spryskiwacze reflektorów
25,0 A
Bezpiecznik 5 Bezpiecznik
bocznikowy
6
Immobilizer
10,0 A
Bezpiecznik 7
Czujnik katalizatora
10,0 A
Bezpiecznik 8
Przyczepa
20,0 A
Bezpiecznik 9
Wentylator chłodzący
25,0 A
Bezpiecznik 9a
Wentylator
30,0 A
Bezpiecznik 10
Nieużywany
15,0 A
Bezpiecznik 11
Nieużywany
5,0 A
Bezpiecznik 12
Lewe światło drogowe
10,0 A
Bezpiecznik 13
Prawe światło drogowe
10,0 A
Bezpiecznik MF1
Brak informacji
20,0 A
Bezpiecznik MF2
Brak informacji
30,0 A

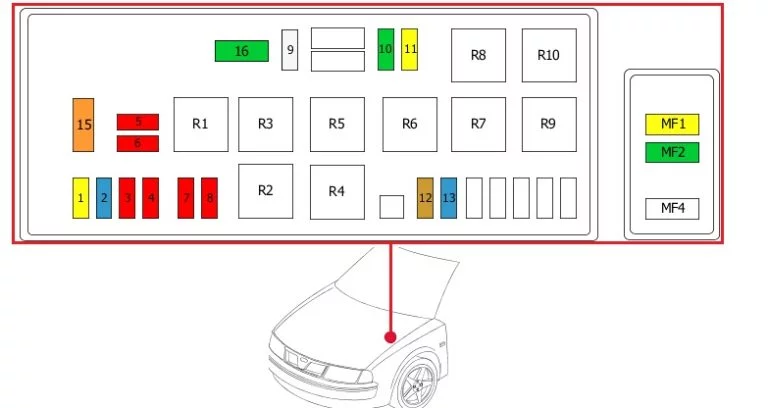

Skrzynka bezpieczników w komorze silnika, z ABS

Pokazany jest układ z kierownicą po prawej stronie

Citroën Jumpy I (1994-2007) - schematy bezpieczników i przekaźników

Bezpiecznik 1
Przyczepa
20,0 A
Bezpiecznik 2
Pompa paliwa
15,0 A
Bezpiecznik 2a
Pompa paliwa
20,0 A
Bezpiecznik 3
Lewe światło mijania
10,0 A
Bezpiecznik 4
Prawe światło mijania
10,0 A
Bezpiecznik 5
Złącze diagnostyczne
10,0 A
Bezpiecznik 6
Wtrysk elektroniczny
Immobilizer
10,0 A
Bezpiecznik 7
Lewe światło drogowe
10,0 A
Bezpiecznik 8
Prawe światło drogowe
10,0 A
Bezpiecznik 9
Wentylator chłodzący silnika
25,0 A
Bezpiecznik 9a
Wentylator chłodzący silnik
40,0 A
Bezpiecznik 10
Spryskiwacze reflektorów
30,0 A
Bezpiecznik 11
Dodatkowa nagrzewnica
20,0 A
Bezpiecznik 12
Pompa spryskiwacza reflektorów
5,0 A
Bezpiecznik 13
Czujnik katalizatora
Dmuchawa
15,0 A
Bezpiecznik 15
Dmuchawa
Klimatyzacja
40,0 A
Bezpiecznik 16
Wentylator chłodzący silnik
30,0 A
Bezpiecznik 16a
Wentylator chłodzący silnik
50,0 A
Bezpiecznik MF1
Wentylator chłodzący silnik
20,0 A
Bezpiecznik
Przekaźnik wtrysku MF2
30,0 A
Bezpiecznik
Jednostka sterująca ABS MF4
60,0 A



Skrzynka bezpieczników i przekaźników w komorze silnika, po lewej stronie

Citroën Jumpy I (1994-2007) - schematy bezpieczników i przekaźników

Bezpiecznik 1
Lewe światło drogowe
10,0 A
Bezpiecznik 2
Pompa paliwa
20,0 A
Bezpiecznik 3
Brak informacji
10,0 A
Bezpiecznik 4
Lewe światło mijania
10,0 A
Bezpiecznik 5
Prawe światło mijania
10,0 A
Bezpiecznik 6
Brak informacji
20,0 A
Bezpiecznik 7
Nieużywany
Bezpiecznik 8
Nie informacja jest dostępna
5,0 A
Bezpiecznik 9
Przekaźnik pompy paliwa
Dodatkowy przekaźnik pompy paliwa
10,0 A
Bezpiecznik 10
Prawe światło drogowe
10,0 A
Bezpiecznik 11
Brak informacji
Bezpiecznik 12
Spryskiwacze reflektorów
25,0 A
Bezpiecznik 13
Wentylator chłodzący
30,0 A
Bezpiecznik 14
Brak dostępnych informacji Bezpiecznik
30,0 A
15
Nieużywany
Bezpiecznik 16
Brak dostępnych informacji Bezpiecznik
10,0 A
17
Złącze diagnostyczne Złącze
przyczepy
Bezpiecznik MF1
Główny wyłącznik świateł
Przekaźnik główny
Skrzynka bezpieczników w przedziale pasażerskim
70,0 A
Bezpiecznik MF2
Skrzynka bezpieczników w przedziale pasażerskim
Wyłącznik zapłonu
Panel ADC (system zapobiegający rozruchowi)
Przekaźnik główny
70,0 A
Bezpiecznik

MF3
Przekaźnik pompy powietrza wtórnego
40,0 A
Bezpiecznik

MF4
Wentylator chłodzący
50,0 A
Przekaźnik

R1 Przekaźnik
klimatyzacji
Przekaźnik

R2
Wentylator chłodzący
Przekaźnik

R3
Brak informacji
Przekaźnik

R4
Spryskiwacze reflektorów
Przekaźnik

R5 Wentylator chłodzący – Przekaźnik

R6 Przekaźnik klimatyzacji
R7
Wentylator chłodzący
