W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Citroëna Jumper II z lat: 2016, 2017, 2018.

Citroën Jumper II (2016-2018) to kontynuacja drugiej generacji modelu Jumper, samochodu dostawczego produkowanego przez francuską markę Citroën. Ta generacja została wprowadzona na rynek w 2016 roku i była dostępna do 2018 roku.

Citroën Jumper II (2016-2018) zachowuje podobne cechy co poprzednie wersje, oferując dużą pojemność ładunkową, różne warianty długości, wysokości i ładowności, oraz przestronne i ergonomiczne wnętrze. Samochód został zaprojektowany z myślą o wygodzie kierowcy i pasażerów, oferując różne opcje wyposażenia, takie jak klimatyzacja, system audio i system nawigacji.

Pod względem napędu, Citroën Jumper II (2016-2018) oferuje różne jednostki napędowe, w tym silniki diesla o różnych mocach. Silniki te charakteryzują się oszczędnym zużyciem paliwa i odpowiednią mocą do przewozu większych ładunków. Samochód posiada również zaawansowane systemy bezpieczeństwa, takie jak ABS, ESP i poduszki powietrzne.

Citroën Jumper II (2016-2018) utrzymuje solidną konstrukcję i funkcjonalność swoich poprzedników, co czyni go niezawodnym pojazdem dostawczym do różnych zastosowań. Samochód jest łatwy w obsłudze i dobrze radzi sobie w codziennej eksploatacji.

Podsumowując, Citroën Jumper II (2016-2018) to solidny i funkcjonalny samochód dostawczy, który oferuje dużą pojemność ładunkową, różne opcje konfiguracji i wygodne wnętrze. Jest to niezawodne narzędzie do codziennych zadań transportowych, idealne dla przedsiębiorców i firm potrzebujących efektywnego i praktycznego pojazdu dostawczego.

Zobacz także:  Citroën C3 Picasso (2009-2017) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

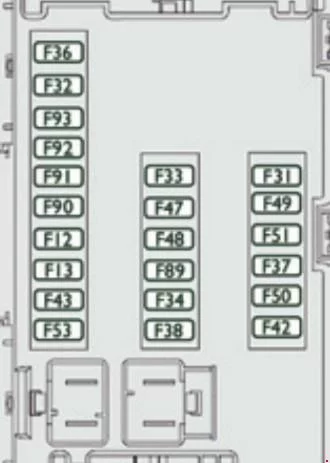

Skrzynka bezpieczników deski rozdzielczej

Znajduje się w dolnej desce rozdzielczej (po lewej stronie).

Citroën Jumper II (2016-2018) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
12 7,5 Reflektor świateł mijania w prawo
13 7,5 Reflektor świateł mijania z lewej strony
31 5 Przekaźnik jednostki sterującej komory silnika;

Przekaźnik jednostki sterującej deski rozdzielczej (przełącznik zapłonu +).

32 7,5 Oświetlenie kabiny (+akumulator)
33 7,5 Czujnik kontroli baterii w wersji Stop & Start (+akumulatora)
34 7,5 Oświetlenie wnętrza minibusa;

Światła awaryjne.

36 10 System audio;

Sterowanie klimatyzacją;

Alarm;

Tachograf;

Centralka wyłączania akumulatora;

Programator ogrzewania dodatkowego (+akumulatora).

37 7,5 Włącznik świateł hamowania;

Trzecie światło hamowania;

Tablica przyrządów (zapłon +).

38 20 Centralny zamek (+akumulator)
42 5 Sterownik i czujnik ABS;

Czujnik ASR;

Czujnik DSC;

Włącznik świateł hamowania.

43 20 Silnik wycieraczek szyby przedniej (włącznik zapłonu +)
47 20 Elektryczny silnik szyb kierowcy
48 20 Elektryczny silnik szyby pasażera
49 5 Sterownik czujników parkowania;

System audio;

Elementy sterujące montowane na kierownicy;

Panele przełączników środkowych i bocznych;

Panel przełączników pomocniczych;

Sterownik odcinania akumulatora (przełącznik zapłonu +).

50 7,5 Jednostka sterująca poduszek powietrznych i napinaczy wstępnych
51 5 Tachograf;

Sterownik wspomagania kierownicy;

Klimatyzacja;

Lampy cofania;

Czujnik wody w oleju napędowym;

Czujnik przepływu powietrza (włącznik zapłonu +).

53 7,5 Panel przyrządów (+akumulator)
89 Nieużywany
90 7,5 Lewa wiązka główna
91 7,5 Prawe światło drogowe
92 7,5 Przednie lewe światło przeciwmgielne
93 7,5 Przednie prawe światło przeciwmgielne

Skrzynka bezpieczników słupka drzwi – Przedział pasażerski

Pojazdy z kierownicą po lewej stronie:  Skrzynka bezpieczników znajduje się w słupku drzwi pasażera (po prawej stronie).
Pojazdy z kierownicą po prawej stronie:  Skrzynka bezpieczników znajduje się w słupku drzwi kierowcy (po prawej stronie).

Citroën Jumper II (2016-2018) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
54 Nieużywany
55 15 Podgrzewane siedzenia
56 15 Gniazdo 12 V pasażera z tyłu
57 10 Pod siedzeniem dodatkowe ogrzewanie
58 15 Podgrzewana szyba tylna, lewa
59 15 Podgrzewana szyba tylna prawa
60 Nieużywany
61 Nieużywany
62 Nieużywany
63 10 Dodatkowa kontrola pasażera z tyłu
64 Nieużywany
65 30 Dodatkowy wentylator ogrzewania pasażera z tyłu

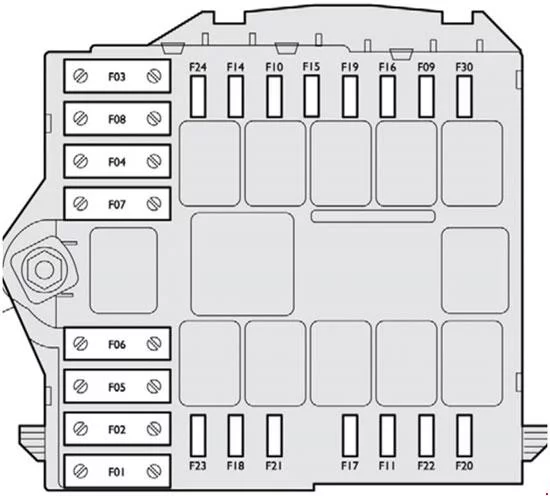

Komora silnika

Odkręć nakrętki i przechyl skrzynkę, aby uzyskać dostęp do bezpieczników.

Citroën Jumper II (2016-2018) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 40 Zasilanie pompy ABS
2 50 Jednostka wstępnego podgrzewania oleju napędowego
3 30 Wyłącznik zapłonu;

Rozrusznik.

4 40 Podgrzewacz paliwa
5 20/50 Wentylacja kabiny z dodatkowym programowanym ogrzewaniem (+akumulator)
6 40/60 Maksymalna prędkość wentylatora kabinowego (+akumulator)
7 40/50/60 Minimalna prędkość wentylatora kabinowego (+akumulator)
8 40 Zespół wentylatora kabinowego (stacyjka +)
9 15 Tylne gniazdo 12 V (+akumulator)
10 15 Klakson
11 Nieużywany
14 15 Przednie gniazdo 12 V (+akumulatora)
15 15 Zapalniczka (+akumulator)
16 Nieużywany
17 Nieużywany
18 7,5 Jednostka sterująca pracą silnika (+akumulator)
19 7,5 Sprężarka klimatyzacji
20 30 Pompka spryskiwacza szyb/reflektorów
21 15 Zasilanie pompy paliwa
22 Nieużywany
23 30 Elektrozawory ABS
24 7,5 Panel przełączników pomocniczych;

Sterowanie i składanie lusterek zewnętrznych (przełącznik zapłonu +).

30 15 Ogrzewanie lusterek zewnętrznych
